Инструкции для USB Intelligent Trigger электронная нагрузка

-Модель: HD25/HD35

Примечание:

Этот продукт не имеет обратной защиты подключения, входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть восстановлен

Технические параметры:

Примечание:

1, поддержка Triigger QC2.0 (QC2.0 5 В, 9 В, 12 В и 20 в), QC3.0, huawei FCP, samsung AFC 9 V, не PD triigger

Информация:

1, HD25/HD35 руководство пользователя страницы загрузки: http://www.mediafire.com/folder/2nlrq1yvpfs7q/HD35

2, видео на Youtube://www.youtube.com/watch?v=GH1HRG8QRCE&t=19s

3, клиент отзывы//www.youtube.com/watch?v=RO7Xa68qVa4&t=0s&list=PLNcr2Rj_07PGRzeQrKLtN_DV5lnq0MeZo&index=55

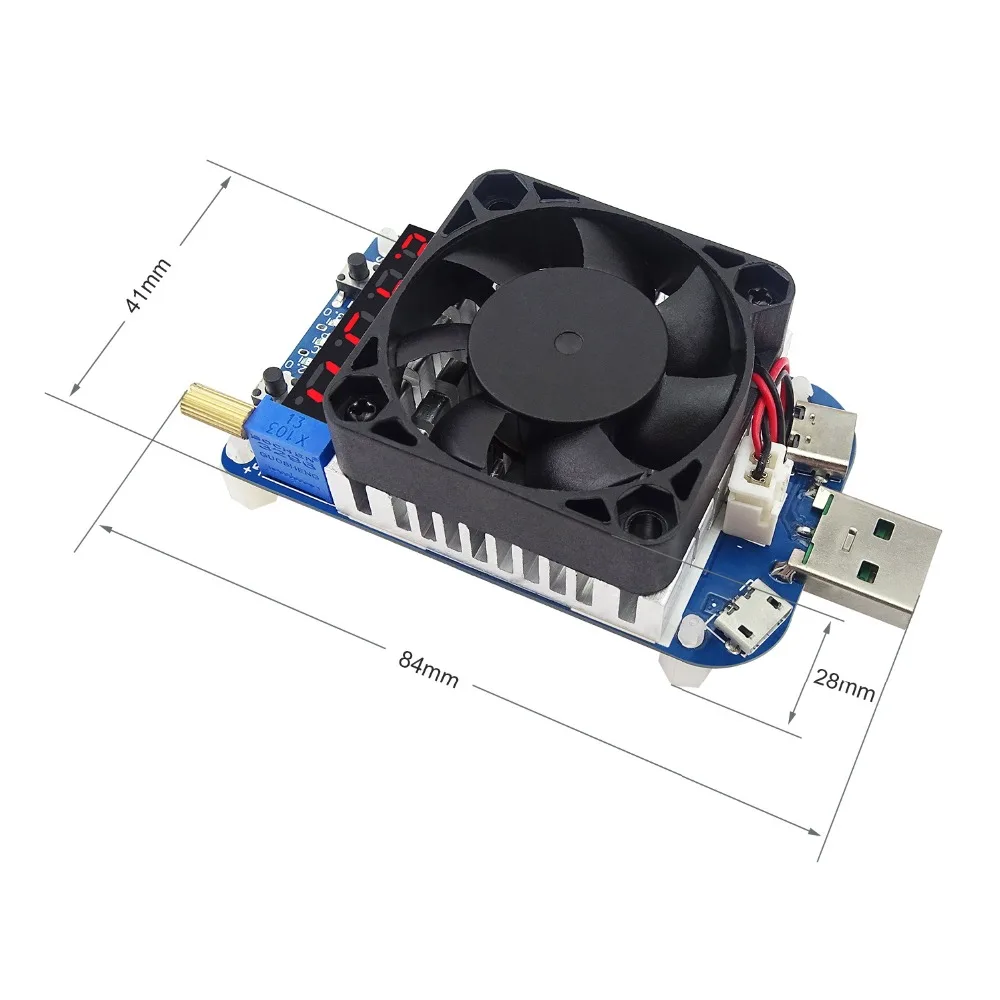

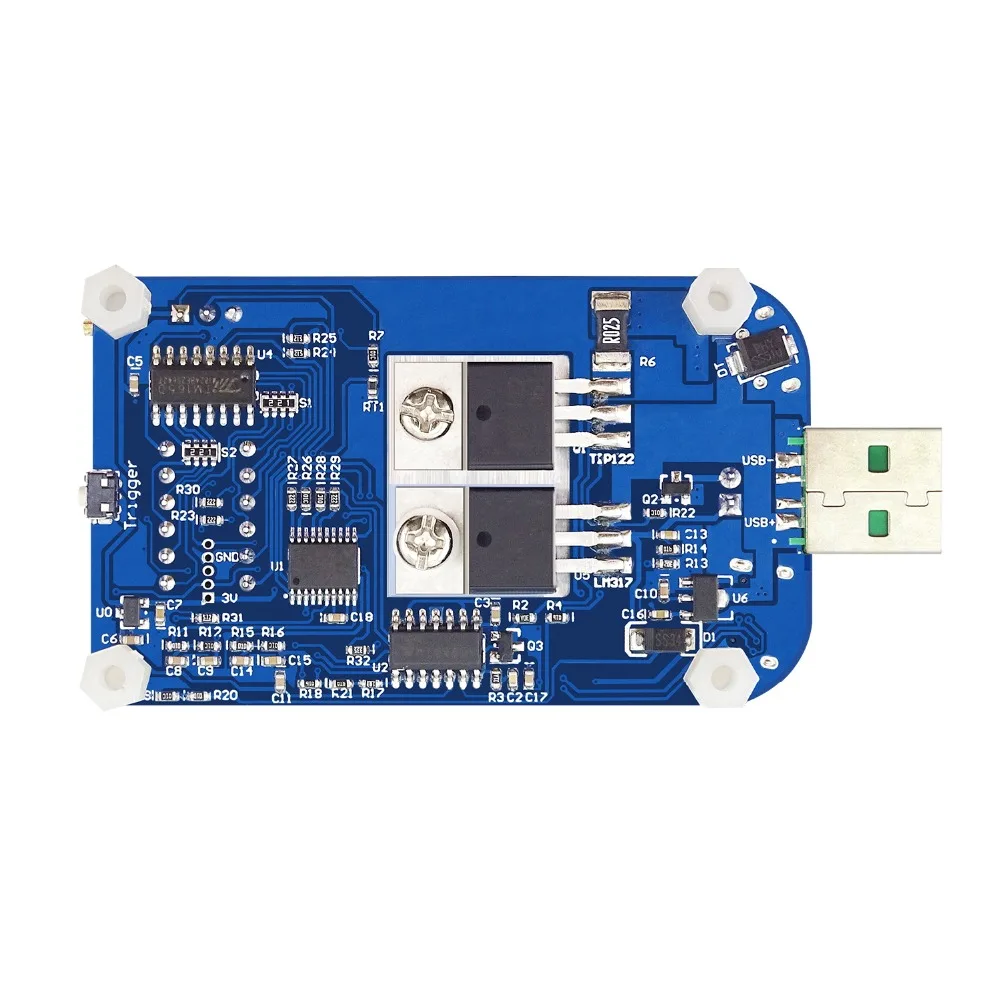

Код Структура

1. Все алюминиевый радиатор
2. Порт Micro USB: максимальный ток 2А, не может вызвать быструю зарядку
3. Порт USB: максимальный ток 5А, может вызвать быструю зарядку
4. Порт type-C: максимальный ток 5A, может вызвать быструю зарядку (Этот продукт не поддерживает триггер PD)
5. Интеллектуальный вентилятор с контролем температуры
6. Точность многопетлевые регулируемый потенциометр
7. Светодиодный дисплей трубки
8. OK/+ кнопка (два способа работы, длительное нажатие и короткое нажатие, имеют различные функции в другом режиме)
9. Красный светодиодный QC2.0 индикатор
10. Синий светодиодный индикатор FCP/AFC
11. Зеленый светодиодный QC3.0 индикатор
12. Набор/кнопка (два способа работы, длительное нажатие и короткое нажатие, имеют различные функции в другом режиме)
13. Двухмерный код, сканер кода для проверки последней Мануа

Кнопка триггера на задней части продуктов (два способа работы, длительное нажатие и короткое нажатие, имеют различные функции в другом режиме

Функция Введение:

A. функция защиты:

OVP (защита от перенапряжения): есть OVP при 25-30 в; он будет поврежден постоянно более 30 в. На OVP светодиодный LED show OVP, как показано на рисунке 1)

OTP (защита от перегрева): температура нагрузки более 80 ℃, светодиодный дисплей OTP, как показано на рисунке 2.

OPP (защита от избыточной мощности): мощность более 80 ℃ светодиодный светодиодное шоу OPP, как показано на рисунке 3.

B. комплект выходВосстановления РежимПосле ввода нагрузки статус защиты, ручной или автоматический

C. просмотрите значение напряжения, текущее значение и значение мощности нагрузки.

D. Умный вентилятор с контролем температуры. Когда ток превышает 2А или температура превышает 40℃, вентилятор начнет работать.

E. прецизионный многопетельный регулируемый потенциометр: вы можете настроить ток точно, до 0,01 А. Так что вам не нужно регулировать большой ток ошибочно, чтобы повредить источник питания. Поэтому источник питания не будет поврежден из-за ошибочной настройки

F. Вы можете установить статус загрузки по умолчанию свободно, открыть или закрыть.

Триггер/ПриманкаФункция:
1. Функция триггера:
Зарядное устройство используется для QC2.0, QC3.0, huawei FCP, samsung AFC 9 V и несколько режимов быстрой зарядки для триггера.
2. Функция обнаружения быстрой зарядки:
Используйте автоматический режим, чтобы обнаружить, что зарядное устройство может поддерживать режим быстрой зарядки или нет.
3. Функция автоматического запуска питания:
После включения питания, триггер автоматически быстро заряжается и автоматически включается нагрузка, которая подходит для тестирования партии для старения зарядных устройств.

Управление инструкция

Нагрузка работает в диапазоне 4-25,0 в (Входная полярность не может быть обращена вспять, в противном случае продукт постоянно поврежден и не может быть восстановлен), светодиодный будет мигать, чтобы напомнить текущее значение настройки, ожидая выхода. Нажмите кнопку ВКЛ/ВЫКЛ, откройте выход для начала работы.

1. Отрегулируйте значение выходного тока.

Поворот поворотного Управления по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации потенциометр может осуществить грубую регулировку или мелкую регулировку. Тонкая Регулировка может быть точной до 0,01 А.

2, Регулировка статуса светодиодный ного дисплея

Нажмите кнопку «SET», чтобы отрегулировать состояние светодиодный ного дисплея, значение выходного тока по умолчанию. Нажмите кнопку «SET», чтобы отобразить *. ** A, **. * P, **. * V, а затем переработку.

3. открыть или закрыть вывод нагрузки

Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки

4, установите загрузочный статус по умолчанию (статус открытия или закрытия, заводской статус закрытия по умолчанию)

Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы установить загрузочный статус по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», светодиодный отобразит «-ВКЛ», как на рисунке 4, нагрузка откроет выход при включении питания в следующий раз; если светодиодный дисплей "-OFF", как изображение 5 show, светодиодный отобразит текущее значение мигает наконец выключение при включении в следующий раз, Затем нажмите кнопку «Вкл/Выкл», чтобы открыть выход.

5, установите выход нагрузкиВосстановления РежимПосле защиты удален.

Нажмите и удерживайте кнопку «SET», чтобы установить выходВосстановления РежимПосле защиты удален. Нажмите и удерживайте кнопку «SET», светодиодный отобразит «-ON», как показано на рисунке 4, и защита была удалена, нагрузка восстановится для работы; если светодиодный дисплей «-OFF», как показано на рисунке 5, и защита была удалена светодиодный все еще показывает статус защиты, затем нажмите кнопку «Вкл/Выкл», На дисплее будет отображаться текущая Настройка мигания, затем нажмите кнопку «Вкл/Выкл» снова, загрузка восстановится для работы.

Примечание:Пожалуйста, внимательно проверьте выходной ток power bank. Ток общего блока питания, как правило, небольшой, поэтому Отрегулируйте меньший ток при использовании нагрузки.

Триггер Введение функции:

Функция trigger/decoy-это функция отправки сигналов на D + D-чтобы вызвать быструю зарядку зарядного устройства. В этом режиме нагрузка не может быть включена и выключена. Но ток нагрузки все еще можно регулировать потенциометром. (За исключением автоматического режима, другие режимы только посылают инструкции триггера и не судят, является ли триггер успешным или нет)

Режим, соответствующий различным состояниям отображения в режиме триггера:

QC2.0 5 V: светодиодный трубки отображает-05,0, красный светодиодный индикатор мигает

QC3.0 светодиодный светодиодные трубки отображает фактическое напряжение, зеленый светодиодный индикатор мигает

Samsung AFC9V: светодиодный трубки отображает AFC9, синий светодиодный индикатор мигает

Huawei FCP: светодиодный трубки отображает FCP9, синий светодиодный индикатор мигает

Авто светодиодный светодиодные трубки дисплеи авто

Функция кнопки на функции триггера:

Набор/-кнопка:

Короткое нажатие: начинайте запускать или переключать напряжение текущего режима быстрой зарядки

Длительное нажатие: запись текущего состояния быстрой зарядки, и функция open или close Автопереключение

OK/+ кнопка:

Короткое нажатие: начинайте запускать или переключать напряжение текущего режима быстрой зарядки

Кнопка запуска:

Короткое нажатие: режим курок переключателя

Длительное нажатие: Переключение в режим загрузки

1, режим запуска входа/выхода

Длительное нажатие кнопки триггера для переключения между режимом триггера и режимом нагрузки, когда Режим триггера входит в режим нагрузки, состояние триггера остается.

2, Переключатель режима:

Короткое нажатие кнопки триггера для переключения между 4 режимами, QC2.0, QC3.0, FCP/AFC и AUTO, в то же время светодиодный индикатор загорится. Когда вы переключаете режим, последнее состояние триггера режима будет закрыто.

3, триггер QC2.0:

В режиме QC2.0 нажмите кнопку OK, после 2 s соответствующий светодиодный мигает, чтобы напомнить триггер полный, нажмите + или-кнопка для переключения между QC2.0 5 В, 9 В, 12 В и 20 в.

4, триггер QC3.0:

В режиме QC3.0 ТРИГГЕРНАЯ работа аналогична описанию выше. Светодиодный дисплей реального напряжения, нажмите + или-кнопка, чтобы увеличить или уменьшить значение напряжения

5, триггер FCP/AFC:

В режиме FCP/AFC ТРИГГЕРНАЯ операция такая же, как и выше. Нажмите + или-кнопку для переключения между FCP и APC.

6, Автопереключение:

Автоматический режим используется для обнаружения поддержки зарядного устройства для протокола быстрой зарядки. Короткое нажатие кнопки "OK" в автоматическом режиме для обнаружения Автоматическая нагрузка, и терпеливо ждать около 25 секунд светодиодный указывает на протокол быстрой зарядки, поддерживаемый зарядным устройством

7, мощность на Автопереключение:

Питание на Автопереключение используется для пакетное старение зарядных устройств, автоматически триггер предустановленный режим после загрузки.

Установите ток нагрузки и загрузку автоматически выводят нагрузку, отрегулируйте режим быстрой зарядки, а затем нажмите кнопку Set, предустановка выполнена. Долго нажмите кнопку SET снова, чтобы выключить Автопереключение (QC3.0 может помнить только положительное значение смещения).

Q & A

Вопрос: мое зарядное устройство Номинальная максимальная поддержка QC2.0 12V2A, как я проверю, если зарядное устройство поддерживается?

A: вставить нагрузку, долго нажмите кнопку триггера, затем короткий нажмите кнопку "OK", после того, как красный свет мигает, затем короткий нажмите дважды, чтобы переключиться в режим QC2.0 12 В. Нажмите кнопку триггера, чтобы войти в режим нагрузки, и нажмите кнопку SET, чтобы проверить, находится ли текущее напряжение около 12 В. Включите нагрузку и медленно Отрегулируйте ток до 2А. Проверьте напряжение, чтобы увидеть, есть ли значительное падение (> 0,5 В), затем дайте нагрузке работать некоторое время и измерьте нагрев зарядной головки. Если нагрузка перезапущена или напряжение имеет значительное падение или зарядная головка имеет острый нагрев, зарядка не может быть полностью загружена и должна использоваться с уменьшенной нагрузкой.

Вопрос: поддерживается ли мое зарядное устройство PD2.0?

A: нагрузка может стареть зарядное устройство PD, но не триггер зарядное устройство PD. Двухголовая линия type-c соединена с зарядным устройством PD и нагрузкой, а Выход зарядного устройства PD 5 В по умолчанию. Если PD зарядное устройство поддерживает QC2.0 в то же время, старение высокого напряжения может быть достигнуто с помощью триггера QC2.0.

Вопрос: Как я могу выйти из триггера быстрой зарядки?

A: в режиме триггера, короткий нажмите кнопку триггера для переключения режима для выхода; в режиме нагрузки, долго нажмите кнопку триггера, чтобы войти в режим триггера и выйти автоматически.

Применение

Помогает измерить кабель Micro USB хорошо или нет

Помогает измерить кабель type-C хорошо или нет

Помогает измерить выходную мощность зарядного устройства или нет

Использование большого теста на старение партии на фабрике зарядного устройства
