Постоянное напряжение/ток регулируемый усилитель модуль 2-24 В до 3-30 в DC шаг вверх

Постоянное напряжение/ток регулируемый усилитель модуль 2-24 В до 3-30 в DC шаг вверх

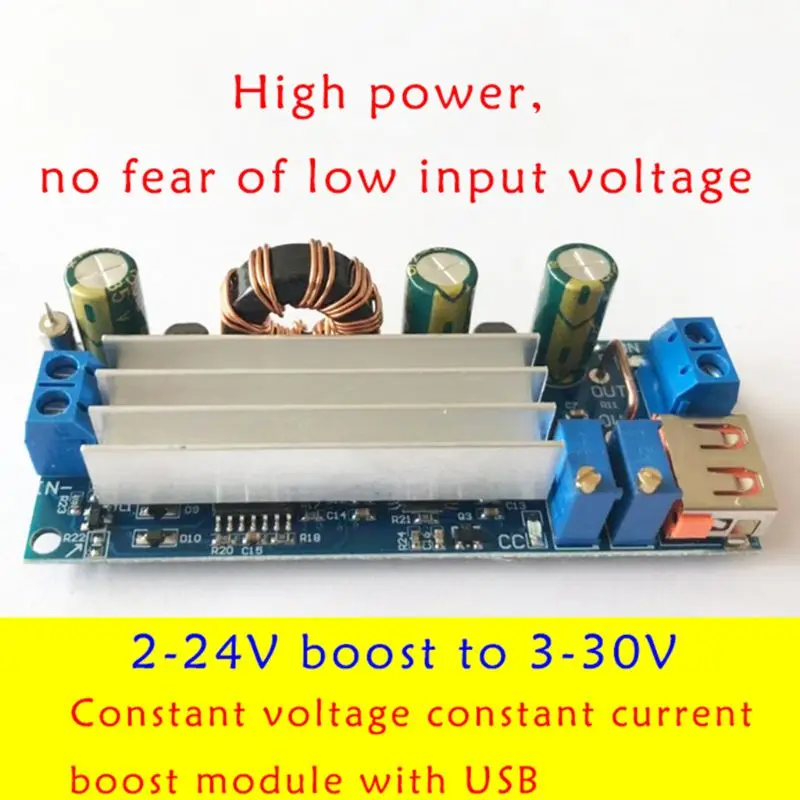

Постоянное напряжение/ток регулируемый усилитель модуль 2-24 В до 3-30 в DC шаг вверх доска с USB портом

Особенности:

Поддержка 2 В низкого напряжения вход, не бойтесь низкого напряжения, особенно подходит для 18650 высокой мощности повышения;

Высокая мощность, входной ток до 15A, выходной ток 4A; Вход 3,7 в, выходная мощность может быть до 45 Вт, вход 12 В, выходная мощность до 80 Вт;

Идеальный механизм защиты, вход анти-ожог, вход защита от перегрузки по току, вход под защитой напряжения, выход анти-обратного потока, постоянное напряжение и постоянный ток, может быть непосредственно подключен к зарядке аккумулятора;

Высокая эффективность, двухступенчатая фильтрация и низкая пульсация, надежная и стабильная работа.

Меры предосторожности:

1. Структура BOOST boost, регуляционный лимит тока не может быть непосредственно сокращен до выходного терминала. Потенциометр CC можно отрегулировать к минимальному против часовой стрелки. После подключения аккумулятора часы можно поворачивать по часовой стрелке, чтобы увеличить ток.

2. структура BOOST boost, минимальное выходное напряжение приблизительно равно входному напряжению, поэтому выходной ток не может быть установлен от 0, и Минимальный выходной ток составляет приблизительно входное напряжение, разделенное на значение сопротивления нагрузки.

3. вход модуля IN-disable ограничен на выход-в противном случае функция постоянного тока отключена.

4. Пожалуйста, убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой. Пожалуйста, уменьшите мощность, когда модуль горячий.

5. выходной порт USB не 5 В, непосредственно подключен к выходному порту, максимальное Регулируемое давление до 30 В.

Параметры:

Входное напряжение: 2 ~ 24 В

Выходное напряжение: 3 ~ 30 в, обратите внимание, что порт USB напрямую подключен к выходному порту, который является регулируемым портом напряжения 3-30 в, а не портом 5 В.

Входной ток: до 15а

Выходной ток: максимальный 4A (CC позиционер-это лимит тока регулировочный потенциометр. Когда предел тока достигается, индикатор CC загорается и переходит в режим постоянного тока; BOOST boost structure, регуляционный предел тока не может быть непосредственно сокращен до конца вывода, и может быть отрегулирован против часовой стрелки сначала. К минимуму Включите аккумулятор, а затем по часовой стрелке для увеличения тока)

Выходная мощность: вход 3,7 в, максимальный 45 Вт; вход 12 В, максимальная мощность 80 Вт

Выходная пульсация: Двухступенчатая фильтрация, низкий пульсационный выход

Эффективность преобразования: 82 ~ 95%

Входная защита от перегрузки по току: Предохранитель 15A

Входная защита от обратного хода: высокая эффективность Типа MOS

Входной защита от недостаточного напряжения: для предотвращения избыточного разряда литиевой батареи, припой резистор сопротивления 5,6 k на R22 в левом нижнем углу модуля, начиная выше 3,5 в и останавливаясь ниже 3 В. Заводская по умолчанию работает при напряжении 2 в. Если требуются другие уровни порога защита от недостаточного напряжения, вы можете рассчитать его самостоятельно или обратиться в службу поддержки клиентов. Формула расчета составляет R22 = 12500/(U-0.75v) Ом, где U-желаемое пороговое напряжение защита от недостаточного напряжения (стоп-напряжение).

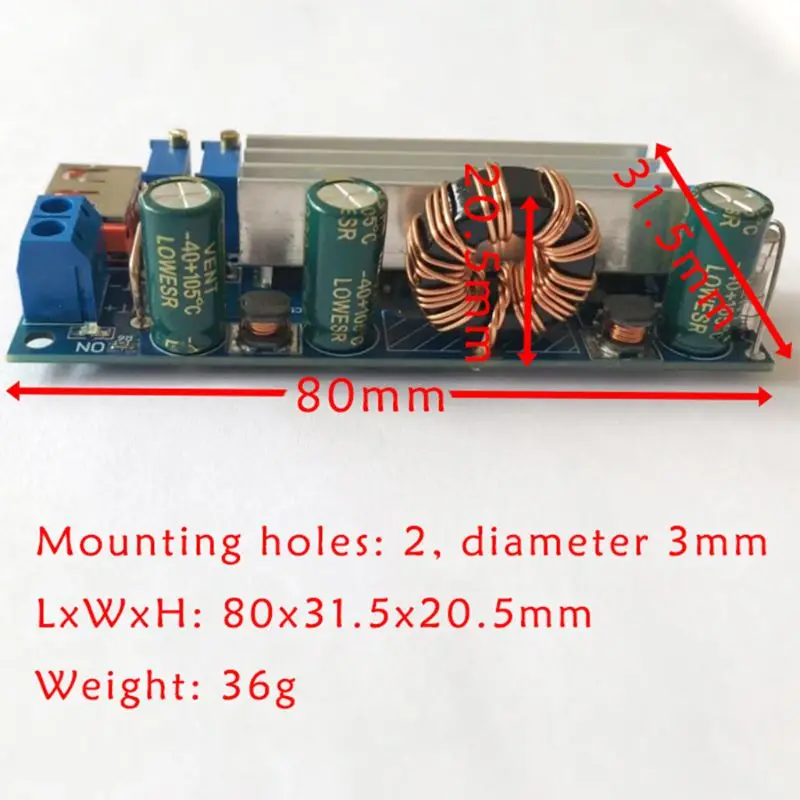

Размеры: 3,2x8 см/1,26x3,15 дюйма

Цвет: как показано

Количество: 1 шт.

Примечание:1. возможны отклонения в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете перед покупкой.

2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!

Посылка включает:

1 x Регулируемый модуль усилителя
