Пять в одном PCI E для ремонта материнской платы тестер отладки карты ноутбука

Пять в одном PCI E для ремонта материнской платы тестер отладки карты ноутбука

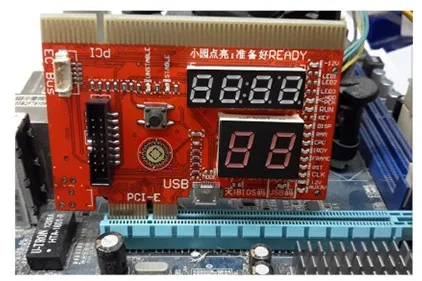

Пять в одном новый ноутбук, рабочий стол, мобильный телефон карта-тестер, также может протестировать компьютер Apple (поддержка Windows );
* Автоматическая идентификация типа интерфейса. * Поддержка автобусов: PCI, PCI_E, miniPCI_E, LPC, может диагностировать большинство настольных компьютеров и ноутбуков.
* Когда PCI-E и LPC и PCI не запускают код BIOS, большинство материнских плат PCI_E будут иметь уникальные две открытые системы для справки.
* Мобильный клиент может избежать инструкций по чтению, интерактивного руководства, помочь новичкам стать старой рукой, решить проблему взаимодействия с ЖК-экраном, ограничения содержимого дисплея и так далее.
* Когда Нет кода BIOS, уникальный код короны автоматически сообщает, без использования мультиметра для измерения сопротивления золотого пальца.

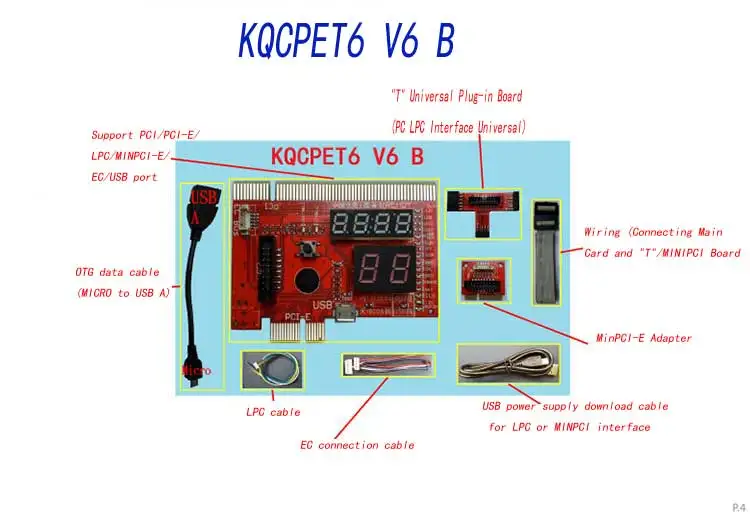

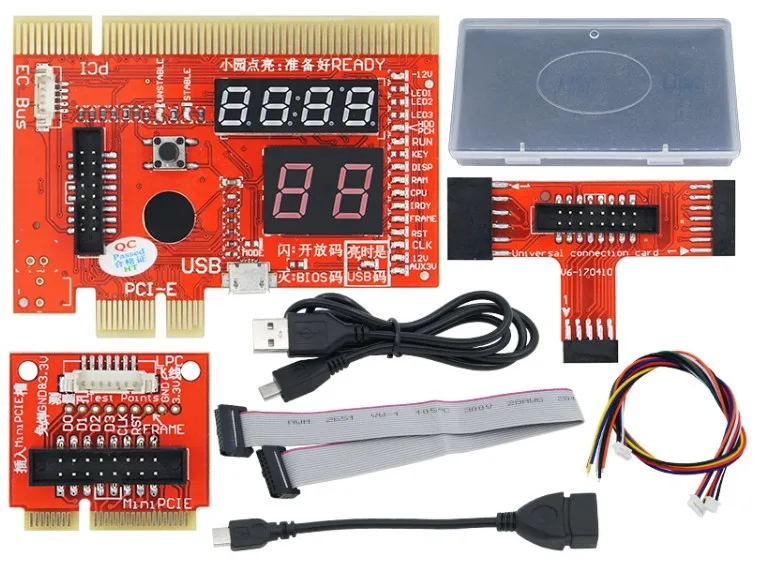

Основная карта и аксессуары:

Usb-порт:

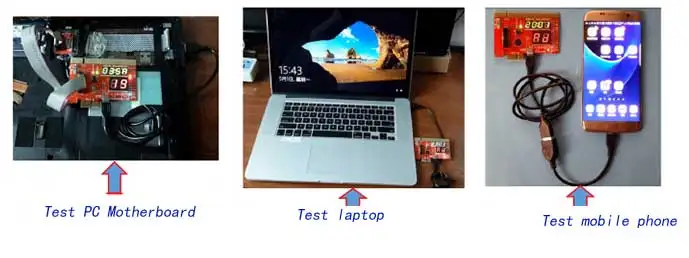

Интерфейс USB может поставлять не только питание, но и диагностическую функцию; Вы можете диагностировать компьютер и диагностировать мобильный телефон (как показано ниже):

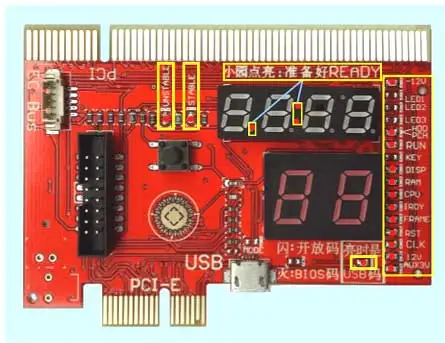

Простой индикатор неисправности:

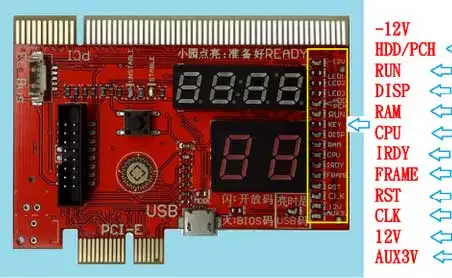

Диагностический светильник:

Интерфейс диагностической карты PCI/PCI-E 1X:

Когда Слоты PCI и PCI-E существуют одновременно, установите диагностическую карту в разъем PCI.
Когда есть только разъем PCI-E, установите интерфейс PCI-E карты на интерфейс PCI-E x1/x4/x8/x16;

Специальное примечание: Не подключайте интерфейс PCI-E к разъему без PCI-E, например к разъему PCI или AGP. В противном случае питание будет сжигать карту или компьютер;

Материнская плата PCI-express x1:

Если интерфейс PCI имеет несколько слотов; Установите интерфейс PCI-E карты на интерфейс PCI-E express x1/x4/x8/x16 (обратите внимание, что некоторые основные Слоты PCI-E X1-1 имеют только код)

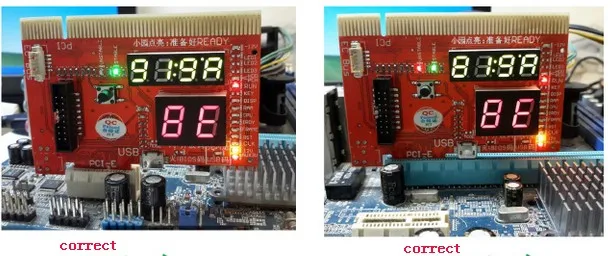

PCI-E X4/X8/X16 правильный способ:

При использовании интерфейса настольной платы PCI-e он может установить в PCI-EXPRESS слота x4/x8/x16. Обратите внимание, что некоторые Материнские платы имеют только код слота PCI-E X1_1, который корректен на PCI-E X4/8/16. Вставьте, возьмите X16 как на картинке:

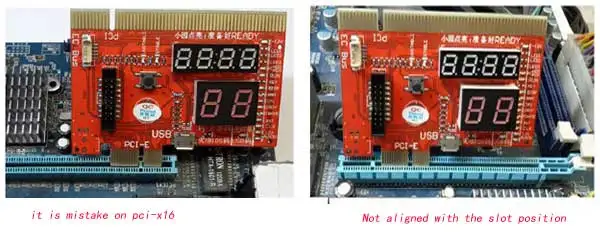

Ошибка PCI-E X4/X8/X16:

При использовании интерфейса настольной платы PCI-e он может установить в PCI-EXPRESS слота x4 / x8 / x16. Обратите внимание, что некоторые Материнские платы имеют только код разъема PCI-E X1_1, который легче вставить на PCI-E X4 / 8/16. Если ошибка вставлена, карта будет гореть.

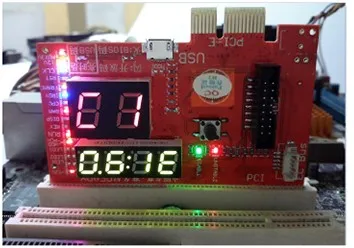

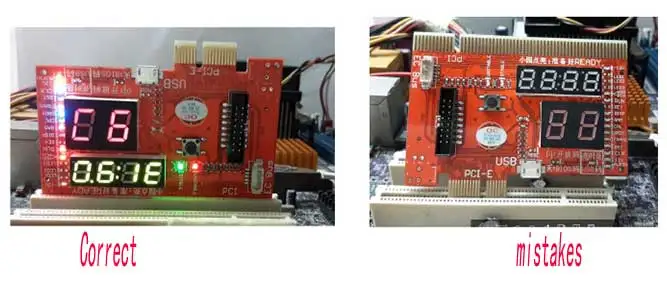

При вставке в разъем PCI дисплей кода автоматически настраивается на «до» для удовлетворения эргономических требований.

1- USB является хорошо известным (5 В) разъемом питания, прост в использовании;
2-Не полагайтесь на 3,3 V источника питания, предоставленной T. ПК интерфейс протестированная материнская плата, таким образом, что материнская плата с нестандартными LPC интерфейс источника питания по-прежнему отрезать;
Избегайте «широкого выпрямления», чтобы получить источник питания для увеличения нагрузки на интерфейс LPC протестированной материнской платы, что приводит к неточному диагностированию.
4-Избегайте неправильной диагностики, вызванной «широким выпрямлением» стандартного падения напряжения питания интерфейса LPC. Даже простая 1,8 V низшее напряжение чип нельзя сравнивать с оригинальным стандартное напряжение питания.
5-Избегайте сбоя интерфейса LPC, защита от ожогов из-за «широкого выпрямления». Что другие компании LPC диагностические карты могут быть использованы для предотвращения ожогов.
6-Избегайте добавления большого количества выпрямительных диодов для увеличения вероятность повреждения диагностической карты. Чем больше компонентов, тем выше скорость. Особенно мощные диоды и триоды в источнике питания обычно Короткие цепи после потери, и есть много взрывов. Вредность больше, чем открытие дороги.
На ранней стадии исследований и разработок традиционный метод использования: Диод Шоттки «широкое выпрямление» был протестирован методом получения мощности, и он считает, что он не стоит свечи!
Нет необходимости описывать все преимущества, и продукт используется для длительного времени.

Может использоваться на карте KQJCPET6 V6 с usb-диагностикой • головка MICRO USB, подключенная к основной карте * может диагностировать компьютеры и ноутбуки

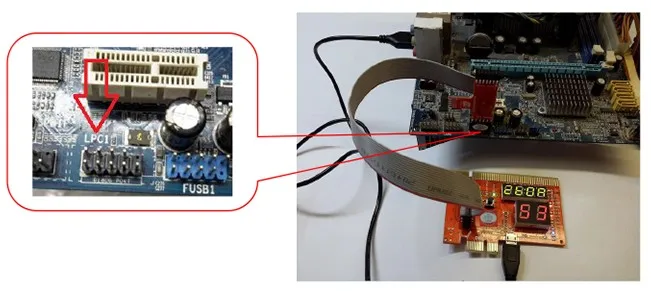

Когда материнская плата LPC интерфейс, мини PCI-E интерфейс диагностики. Кабель USB-это линия электропитания. Потому что требуется питание до успешной идентификации. Поэтому сначала необходимо подключить usb-кабель • usb-порт на конце кабеля веревки. Другой конец подключен к компьютеру USB порт материнской платы (не-компьютерная материнская плата USB источник питания. Может привести к тому, что диагностическая карта не исчезнет). (Примечание: этот блок питания должен быть подключен при тестировании на интерфейсе LPC или MINI PCI-E)
Каждый набор продуктов поставляется с usb-кабелем для загрузки. • Его также можно заряжать, используя совместимый мобильный телефон.

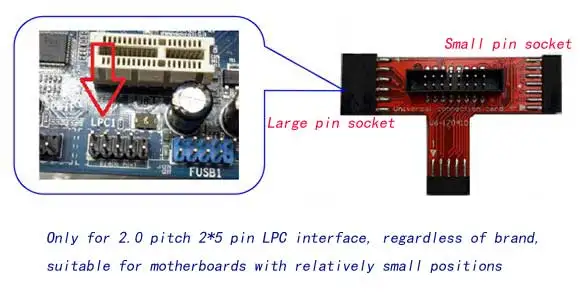

• Полностью автоматическая означает, что диагностическая карта автоматически распознает и сканирует контакты интерфейса LPC протестированной материнской платы. Преимущества:
• 1. Один кусок вставной платы для завершения работы • Нет необходимости в другой пластине адаптера или колпачке перемычки для передачи:
A. Совместимость с известным типом передачи и более поздним новым интерфейсом LPC типа передачи. Даже если вы столкнулись с несовместимым интерфейсом, вам не нужно покупать другую диагностическую карту или добавлять интерфейс передачи. ▪ Просто Обновите карту. • Покупатель оплачивает стоимость модернизированного IC и стоимость перевозки;
B. Нет риска расширения неисправности, вызванной неправильным подключением интерфейса или ошибкой перемычки;
2. Нет необходимости идентифицировать бренд и Модель доски под испытанием для прямой диагностики.
3. Функция диагностики LPC на карте • вставляет правильное или обратное направление * карта обычно может работать. • Если на лицевой и задней сторонах есть треугольные отметки, вы можете безопасно вставить положительные и отрицательные вставки в беговой код.
