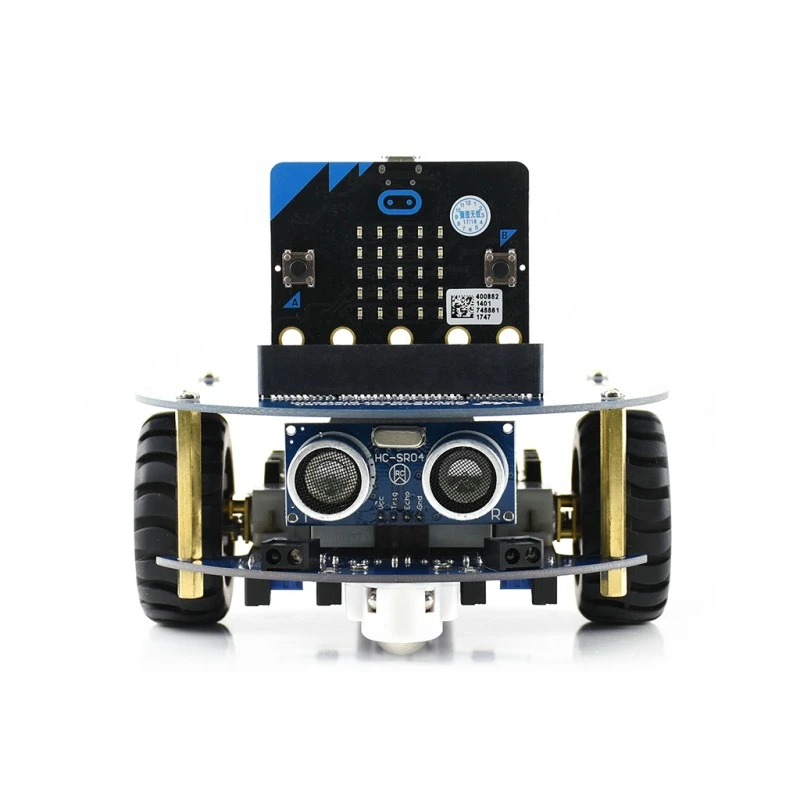

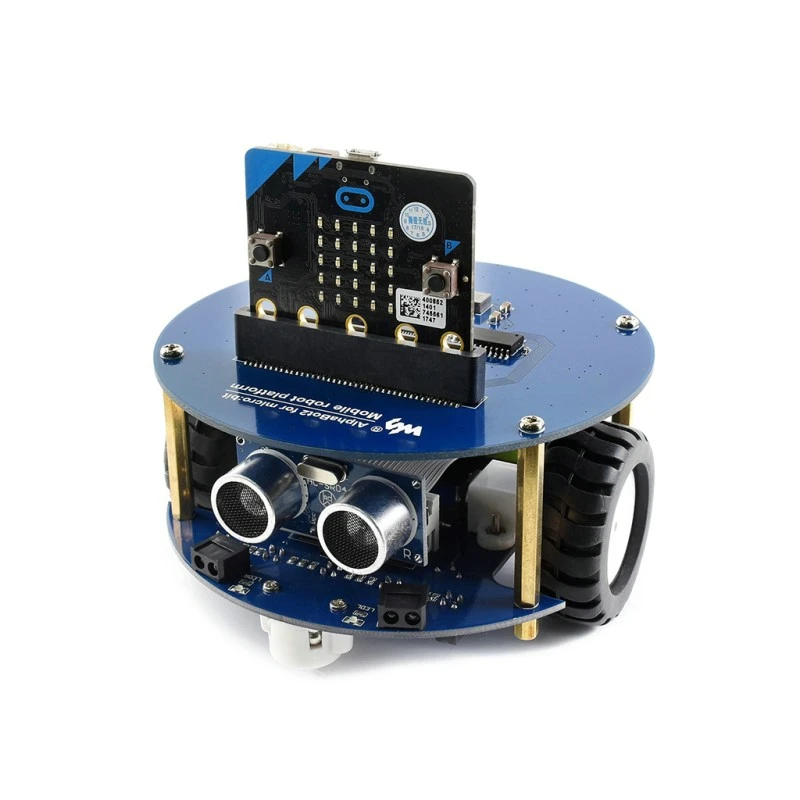

AlphaBot2 робот строительный Набор для BBC микро бит может достичь линии отслеживания, препятствия, избегая ультразвукового диапазона Bluetooth/2,4G дистанционного управления

Описание:

Этот набор роботов AlphaBot2 предназначен для использования с BBC micro:bit. Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, ультразвуковое переключение, дистанционное управление Bluetooth/2,4G и т. д.

Благодаря высокому интегрированному модульному дизайну его легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу..

AlphaBot2 Особенности:

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

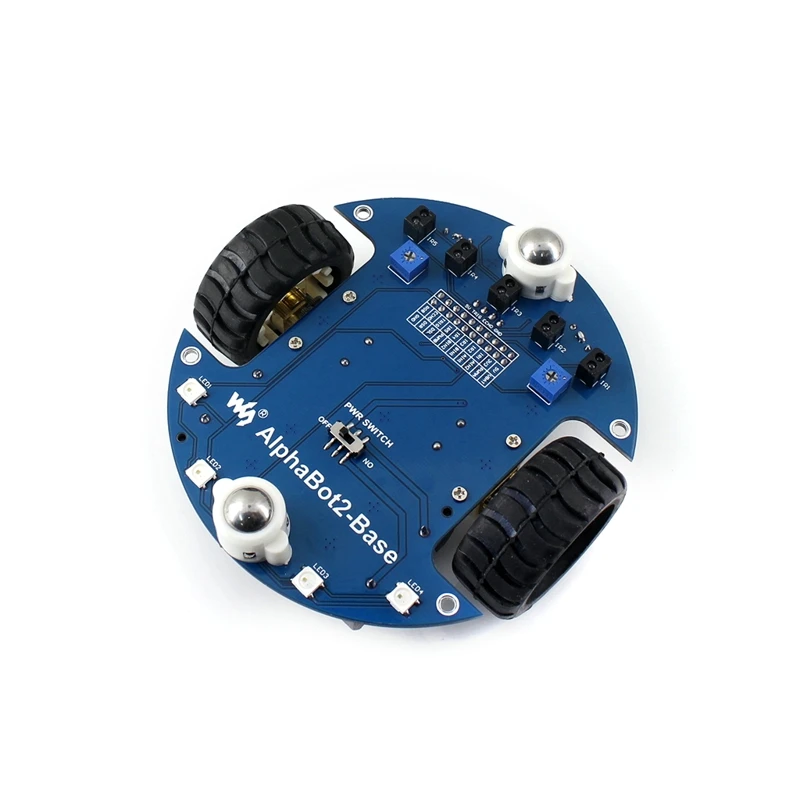

AlphaBot2-Base, нижняя базовая шасси:

• 5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии

• Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки

• TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый

• N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность

• Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

AlphaBot2 для micro:bit, Верхняя плата адаптера для контроллера:

• Микро: бит выделенный разъем, для легкого подключения с микро: бит

• MP1584 регулятор напряжения, обеспечивает стабильную выходную мощность 5 В

• RT9193-33 регулятор напряжения, обеспечивает стабильную 3,3 V напряжения для микро: бит

• TLC1543 AD чип сбора, позволяет micro:bit использовать аналоговые датчики

• PCA9685 PWM чип управления, I/O расширитель

• Встроенный зуммер для воспроизведения музыки

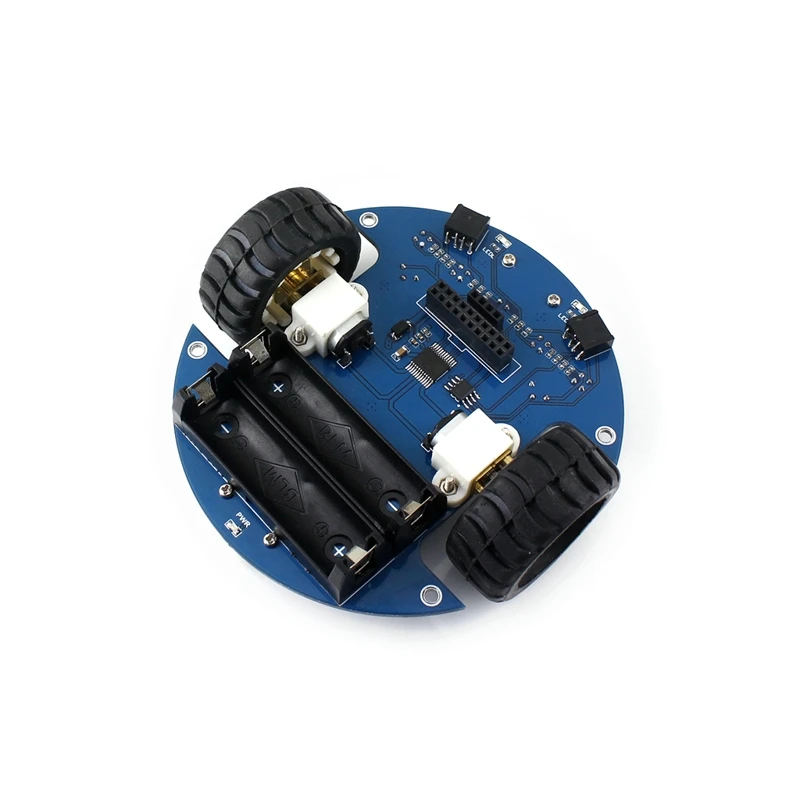

Что на AlphaBot2-Base:

1. Интерфейс управления AlphaBot2: для подключения различных контроллеров

2. Ультразвуковой Модуль интерфейса

3. Препятствие избегая показателей

4. Omni-колесо направления

5. ST188: светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий

6. ITR20001/T: светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии

7. Потенциометр для регулировки препятствий во избежание диапазона

8. TB6612FNG двойной h-мост мотор драйвер

9. LM393 напряжение компаратора

10. N20 микро-редуктор скорости двигателя 1:30, 6 в/600 об/мин

11. Резиновые колеса диаметром 42 мм, шириной 19 мм

12. Мощность переключатель

13. Держатель батареи: поддерживает 14500 батарей

14. WS2812B: светодиоды RGB истинного цвета

15. Индикатор питания

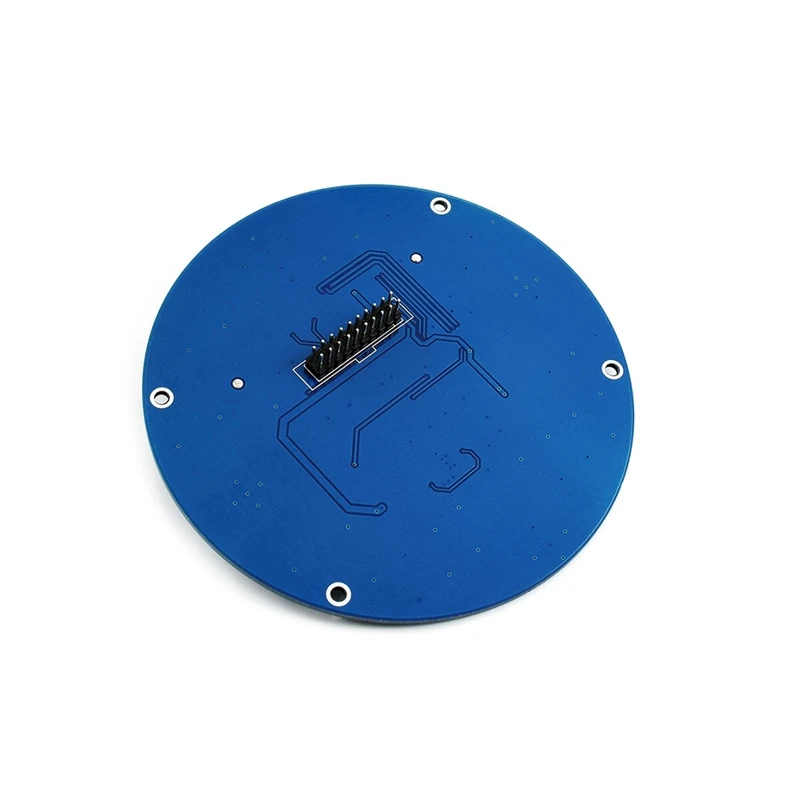

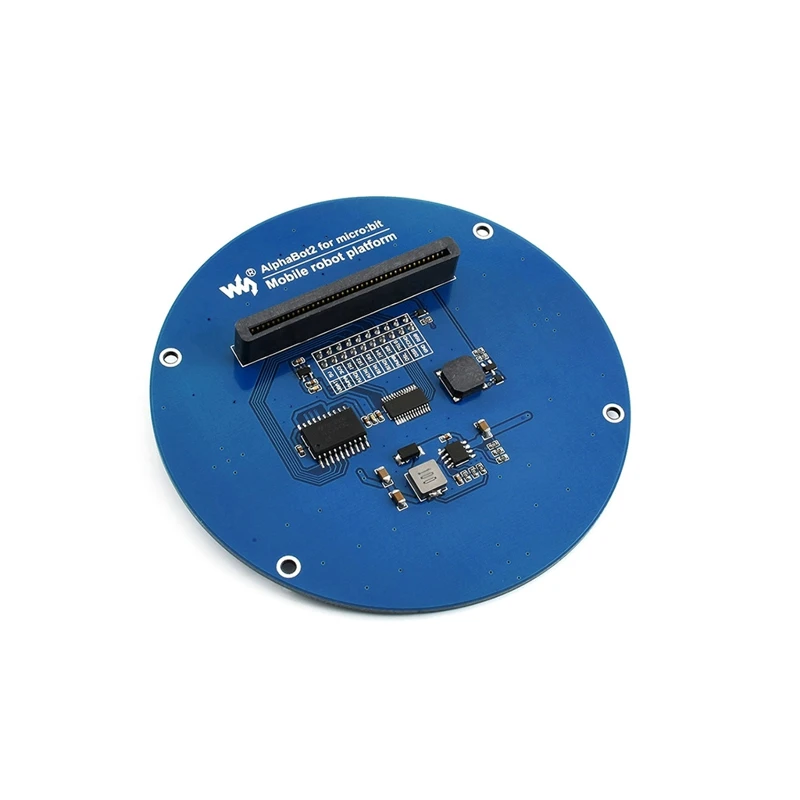

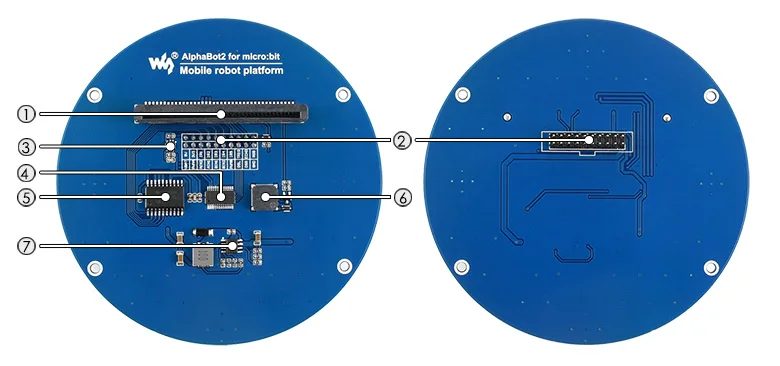

Что на AlphaBot2 Для micro:bit (плата адаптера):

1. Микро: бит разъем

2. AlphaBot2-Base коллектора:Для подключения к базовой плате

3. RT9193-33:3,3 V регулятор напряжения, стабилизированного источника питания для микро: бит

4. PCA9685:Чип управления PWM, расширитель ввода/вывода, интерфейс I2C

5. TLC1543:10-битная объявление приобретения чип, позволяет микро: бит для того, чтобы использовать аналоговая линия датчик слежения

6. Зуммер

7. MP15845V регулятор напряжения

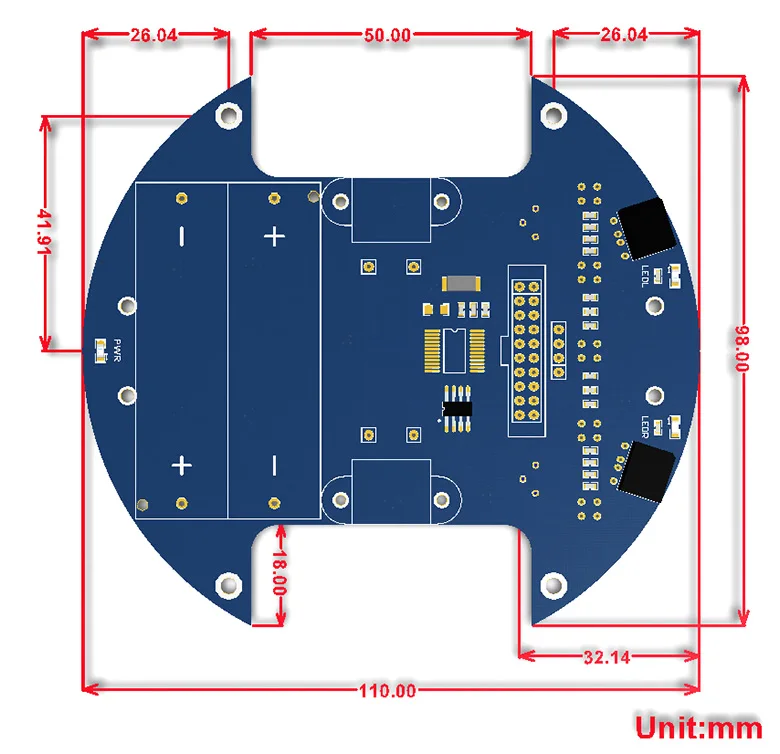

Размеры:

ДевРазвитие ресурсы:

Вики:Www.wav eshare.com/wiki/AlphaBot2-for-micro:bit

Упаковочный лист:

1. AlphaBot2 для micro:bit (плата адаптера) x1

2. AlphaBot2-Base (Базовое шасси) x1

3. Ультразвуковой датчик x1

4. FC-20P кабель 8 см x1

5. Разъем USB типа A для кабеля micro B x1

6. AlphaBot2 для micro: винты для бит x1

7. Отвертка x1 (дополнительно бесплатно)

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.
