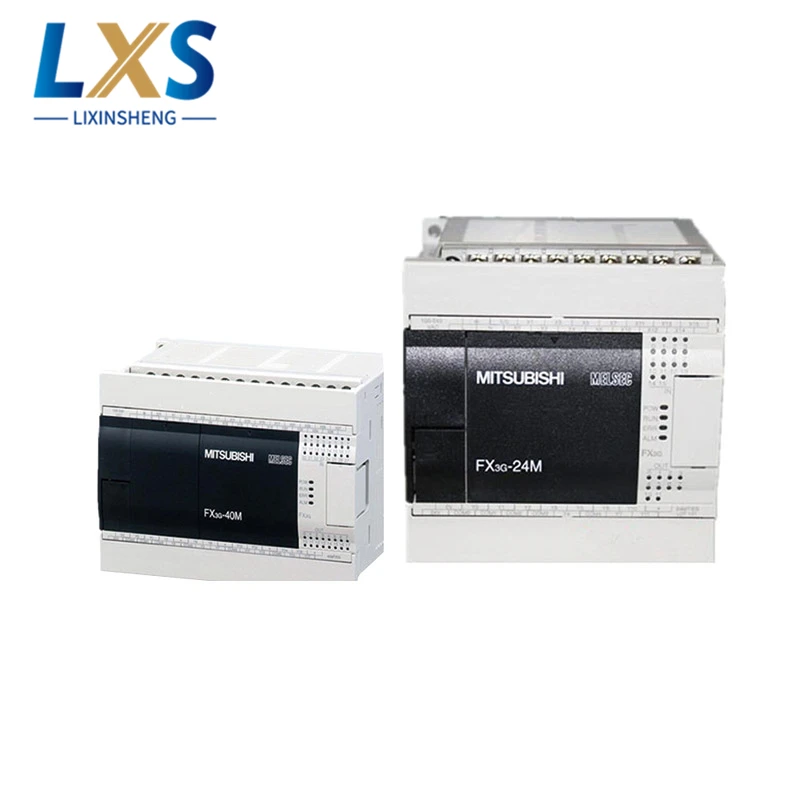

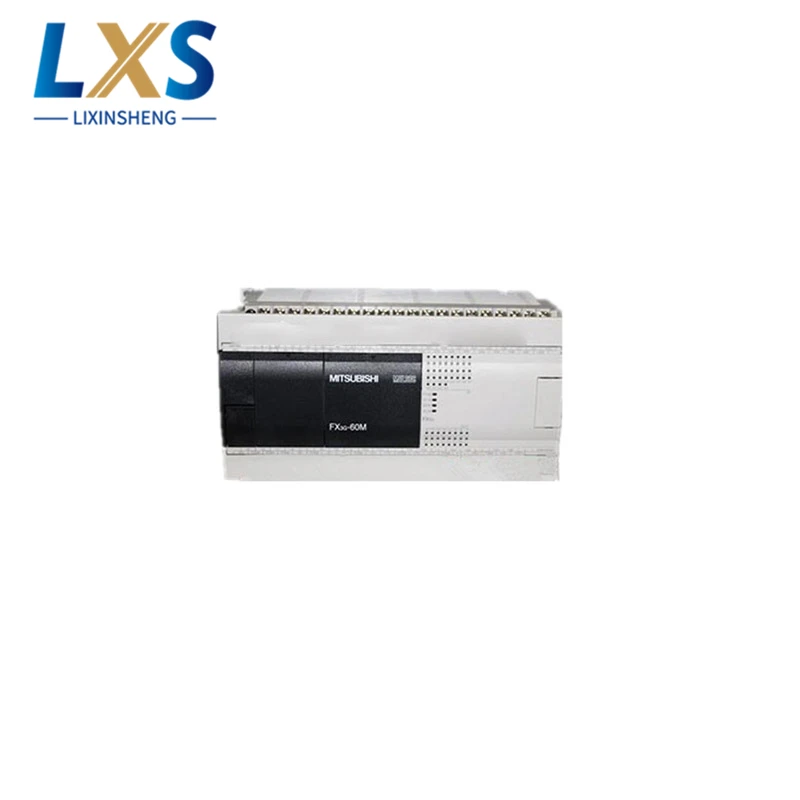

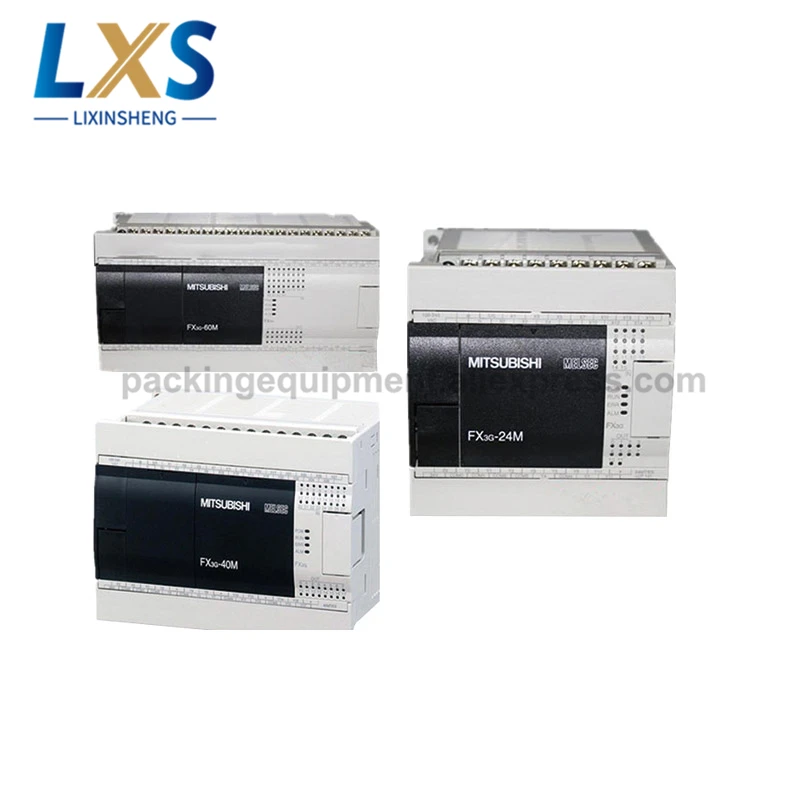

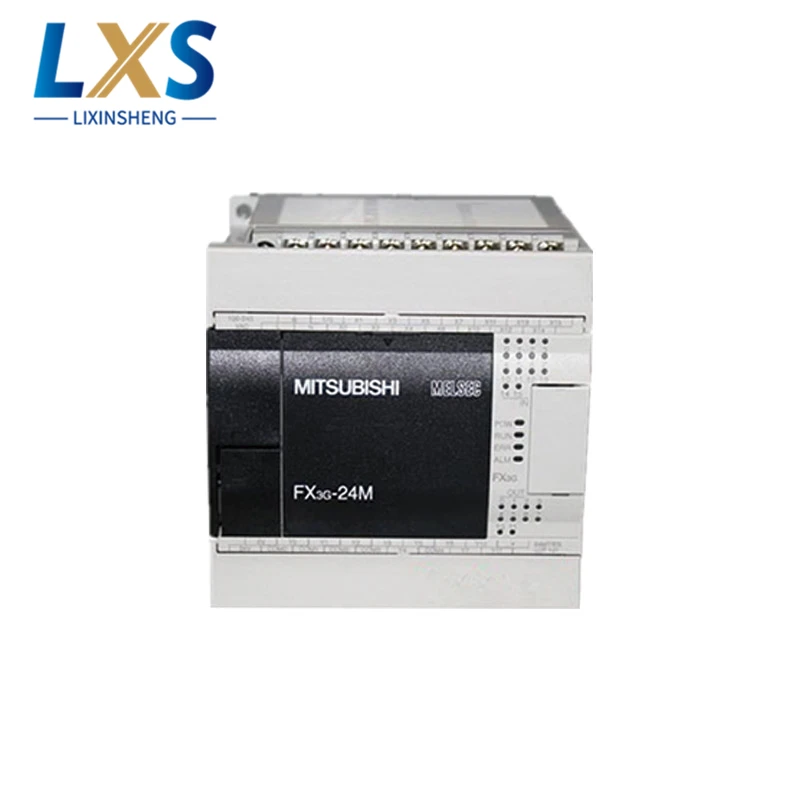

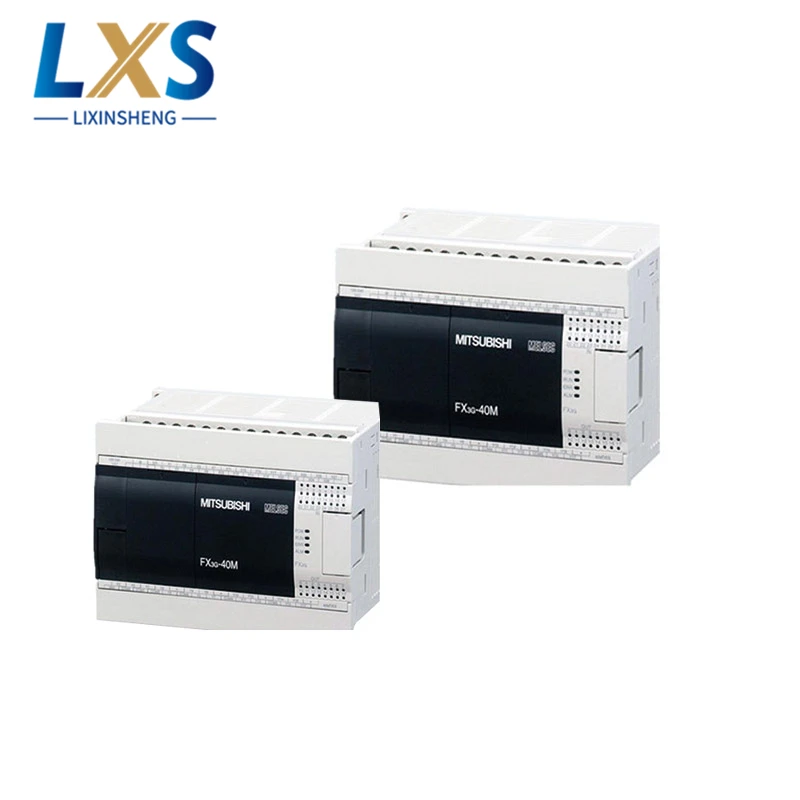

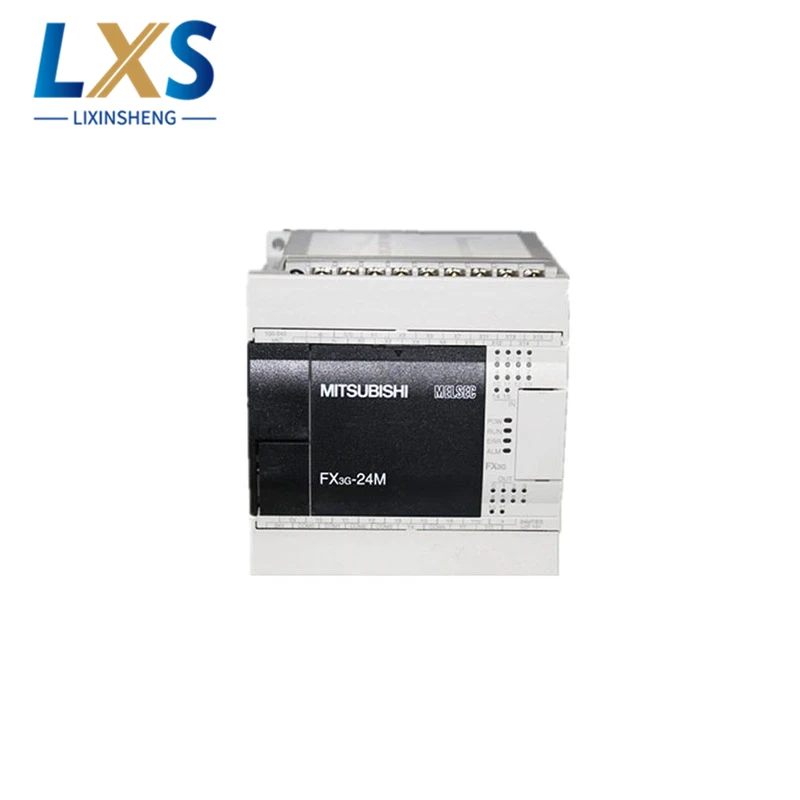

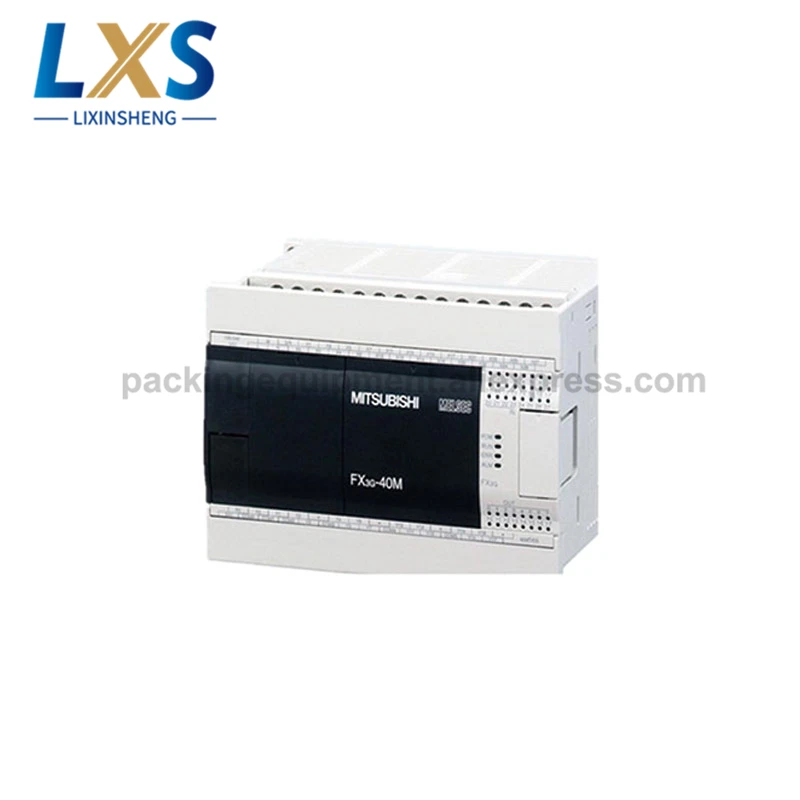

Япония Mitsubishi FX3G серии блок программируемого контроллера FX3G-14MR/14MT/24MR/24MT/40MR/40MT/60MT/60MR-ES-A промышленной автоматизации Управление системы

ПЛК Mitsubishi FX3G имеет встроенную программную память большой емкости, с максимальной скоростью 32K. В стандартном режиме, основная скорость обработки инструкции может достигать 0,21 МКС. Кроме того, количество устройств, которые значительно расширены, позволяет вам более свободно обрабатывать программы и обрабатывать данные. Кроме того, FX3G также обеспечивает превосходную работу в области работы с плавающими точками и обработки перерывов.

Корпус ПЛК Mitsubishi FX3G поставляется с двумя высокоскоростными интерфейсами связи (RS422 и USB), которые могут использоваться синхронно, и выбор настройки связи более гибкий. Базовый блок транзисторного выхода имеет встроенный максимальный трехосевой импульсный выход 100 кГц, который может быть легко установлен инструкциями по редактирования.

С точки зрения защиты программ, FX3G имеет важный прорыв. Можно задать два уровня паролей, чтобы различить производителей устройств и конечных пользователей. Функция защиты паролей программа блокирует ПЛК до тех пор, пока не будет загружена новая программа.

Третье поколение FX3G серии PLC позволила повысить масштабируемость продукта и имеет уникальный двойной автобус метод расширения. Используйте левую шина, чтобы расширить подключение, адаптер для аналоговой/коммуникационной связи (до четырех), эффективность передачи данных выше, а программируемая работа упростена; правая шина полностью совместима с оригинальной системой и может быть подключена к серии FX. Традиционное Расширение I/O и специальные функциональные модули. Две расширительные платы также могут быть установлены на базовом блоке, который может быть совместим с самой интимной системой управления в соответствии с запросами клиентов.

Производительность введение

Мощность Технические характеристики: AC100-240V 50/60Hz

Мощность Потребляемая мощность: 31 Вт (14-модель точки), 32 Вт (24-модель точки), 37 Вт (40-модель точки), 40 Вт (четырёхъядерный 64-разрядный процессор модель точки)

Блок питания: Максимальная мощность 30 А, 5 мс или менее/переменный ток 100 в, максимальная мощность 50 А, 5 мс или менее/переменный ток в

Технические характеристики на входе: DC24V, 5 ~ 7 мА (без контакта напряжения или мойки, вход: открытый транзистор NPN, вход источника: открытый коллектор PNP, вход транзистора)

Технические характеристики на выходе: выход транзистора: 0,5a/1 точка, 0,8a/4 точки common terminal DC5 ~ 30 в

Расширение на входе и выходе: может быть подключено к расширенному устройству для серии FX2N

Память программы: Встроенный 32000 шаг EEPROM, опционально: 32000 шаг EEPROM, память компоненты <с функцией передачи программ>

Функция часов: Встроенные часы в режиме реального времени (с командой настройки времени, командой сравнения времени, функцией компенсации leap year), ежемесячная погрешность ± 45 секунд/25 ° C

Данные часов хранятся в течение 10 дней со встроенными конденсаторами (могут храниться более 10 дней с дополнительным аккумулятором)

Встроенный порт: USB: 1ch (Mini-B, 12 Мбит/с, изоляция оптрона)

RS-422: 1ch (Mini-DN 8Pin максимум 115,2 кбит/с)

Инструкции: 29 основных инструкции, 2 команды ступенчатой лестницы, 112 команд приложения

Скорость обработки: 0.21μs для подавления массовых беспорядков (стандартный режим), 0.42μs (расширенный режим), Инструкция по применению: 0,5 ~ сотни мкс/Инструкция

Высокоскоростная обработка: команда обновления входного и выходного сигнала, регулировка входного фильтра, функция входного перерыва, функция перерыва таймера, функция захвата импульса

Максимальное количество входных и выходных точек: 256 точек (основной блок, точки ввода/вывода устройства, 128 точек и удаленные точки ввода/вывода CC-Link, 128 точек, общее количество)

Вспомогательное реле: 7680 точек/таймер: 320 точек

Счетчик 16-бит счетчик: 200 точек, 32-разрядный пяточная часть: 35 очков

32-битный счетчик для высокой скорости: [однофазный] 60 кГц/4 точек касания, 10 кГц/2 точек касания, [2 Фаза] 30 кГц/2 точек касания, 5 кГц/1 точка .... Максимум 6 точек

Регистр данных: как правило, используется 8000 точек, Расширьте регистр на 24000 точек, Расширьте регистр файлов на 24000 точек, индекс на 16 точек

Аналоговый потенциометр: Встроенный 2 точки, Функциональная плата расширения для работы потенциометра (скоро) может увеличить 8 точек

Функциональная Расширительная карта: 14/24 точек Основной блок: один разъем #40/60 точек Основной блок: 2 слота

Специальный адаптер: базовый блок с 14/24 точками: для аналогового и коммуникационного соединения, один может быть подключен к каждому Блоку с 40/60 точками: два для аналогового и коммуникационного соединения, но в сочетании с платой расширения функции, есть ограничение по количеству соединений

Специальные Расширения: 4

Поддержка канал передачи данных: RS-232C, RS-485, RS-422, периферийные устройства связи, простое подключение к ПК, параллельное подключение, компьютерная ссылка, cc-связь, cc-связь/LT, нет программы коммуникации

Поддержка программного обеспечения для программирования: разработчик GX Ver.8.72A более поздней версии (встроенный драйвер USB)

Выбор модели периферийных устройств: Выберите FX3G или FX1N (C), FX2N (C), FX2 (C). Однако, есть ограничения на использование FX1N(C), FX2N(C) и FX2(C).

FX3G серии членов

FX3G-14MR/ES-A базовый блок со встроенным 8 дюймов/6 отверстиями (реле), сетевое зарядное устройство источника питания

FX3G-24MR/ES-A базовый блок со встроенным 14 внутрь или наружу (реле), сетевое зарядное устройство источника питания

FX3G-40MR/ES-A базовый модуль со встроенной в центре сообщений в течение 24 В/16 (реле), сетевое зарядное устройство источника питания

FC3G-60MR/ES-A Основной блок со встроенным 36-в/24-out (реле) схема соединений для настройки источника питания

FX3G-14MT/ES-A основной блок, встроенный 8 дюймов/6 отверстиями (транзистор тестер утечки типа), сетевое зарядное устройство источника питания

FX3G-24MT/ES-A основной блок, встроенный 14 дюймов/10 (транзистор тестер утечки типа), сетевое зарядное устройство источника питания

FX3G-40MT/ES-A основной блок, встроенный в центре сообщений в течение 24 В/14 (транзистор тестер утечки типа), сетевое зарядное устройство источника питания

FX3G-60MT/ES-A основной блок, встроенный 36 В/24 В (транзистор тестер утечки типа), сетевое зарядное устройство источника питания

FX3GA-24MR-CM Основной блок со встроенным 14 внутрь или наружу (реле), сетевое зарядное устройство источника питания

FX3GA-40MR-CM основной блок, встроенный в центре сообщений в течение 24 В/16 (реле), сетевое зарядное устройство источника питания

FC3GA-60MR-CM Основной блок со встроенным 36-в/24-out (реле) схема соединений для настройки источника питания

FX3GA-24MT-CM основной блок, встроенный 14 дюймов/10 (транзистор тестер утечки типа), сетевое зарядное устройство источника питания

FX3GA-40MT-CM основной блок, встроенный в центре сообщений в течение 24 В/14 (транзистор тестер утечки типа), сетевое зарядное устройство источника питания

FX3GA-60MT-CM основной блок, встроенный 36 В/24 В (транзистор тестер утечки типа), сетевое зарядное устройство источника питания
