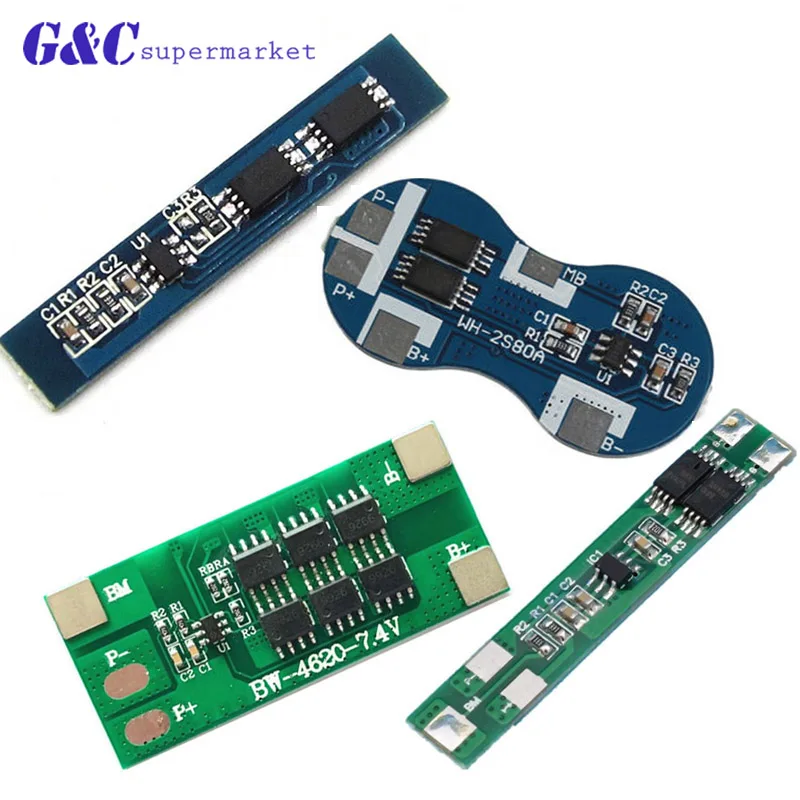

2S 3A 4A 6A 12A BMS 18650 Защитная печатная плата для литий ионной полимерной литиевой

2S 3A 4A 6A 12A BMS 18650 Защитная печатная плата для литий ионной полимерной литиевой

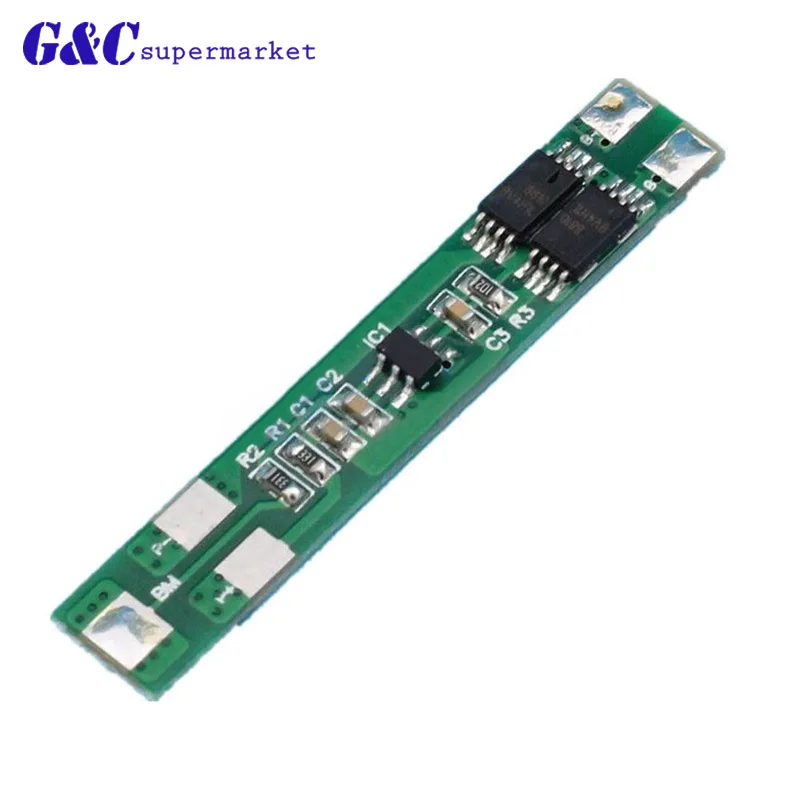

2S 4A 7,4 V
Особенности:

1. Внутренняя установка высокоточной цепи обнаружения волнений

2. Клеммы, соединяемые с зарядным устройством, выдерживают высокое напряжение

3. Внутренняя установка 3-фазной цепи обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания нагрузки)

4. С помощью трубки MOS можно управлять зарядкой/разрядкой аккумулятора

5. Широкий диапазон рабочих температур:-40 градусов Цельсия ~ 85 градусов Цельсия

6. Низкое потребление тока

Введение подключения:

1.B +: подключение с положительным аккумулятором

2. МБ: подключение с батареей 1 и батареей 2 соединения

3.B-: подключение с отрицательным аккумулятором

4.P +: подключение с зарядным портом/зарядным портом dis (порт зарядки/порт зарядки dis обычно используются)

5.P-: подключение с зарядным/дисковым зарядным портом отрицательное (порт зарядки/порт зарядки dis обычно используются)

Примечание:

1. Во время подключения обратите внимание на Входное/выходное напряжение, ток нагрузки с использованием условий, и убедитесь, что Потребляемая мощность платы не превысит допустимое потребление

2. При подключении к батарее он может не разрядиться; В этом состоянии непрерывная зарядка может позволить ему восстановить нормальное рабочее состояние

3. Когда перезарядка батареи и перезарядка батареи смешаны, это станет зарядкой и переразрядкой, оба они не могут выполнять зарядку и разрядку

4. Хотя эта защитная плата internallt устанавливает антистатическую защиту, пожалуйста, не нажимайте слишком высокую статическую электрическую плату на защитную панель

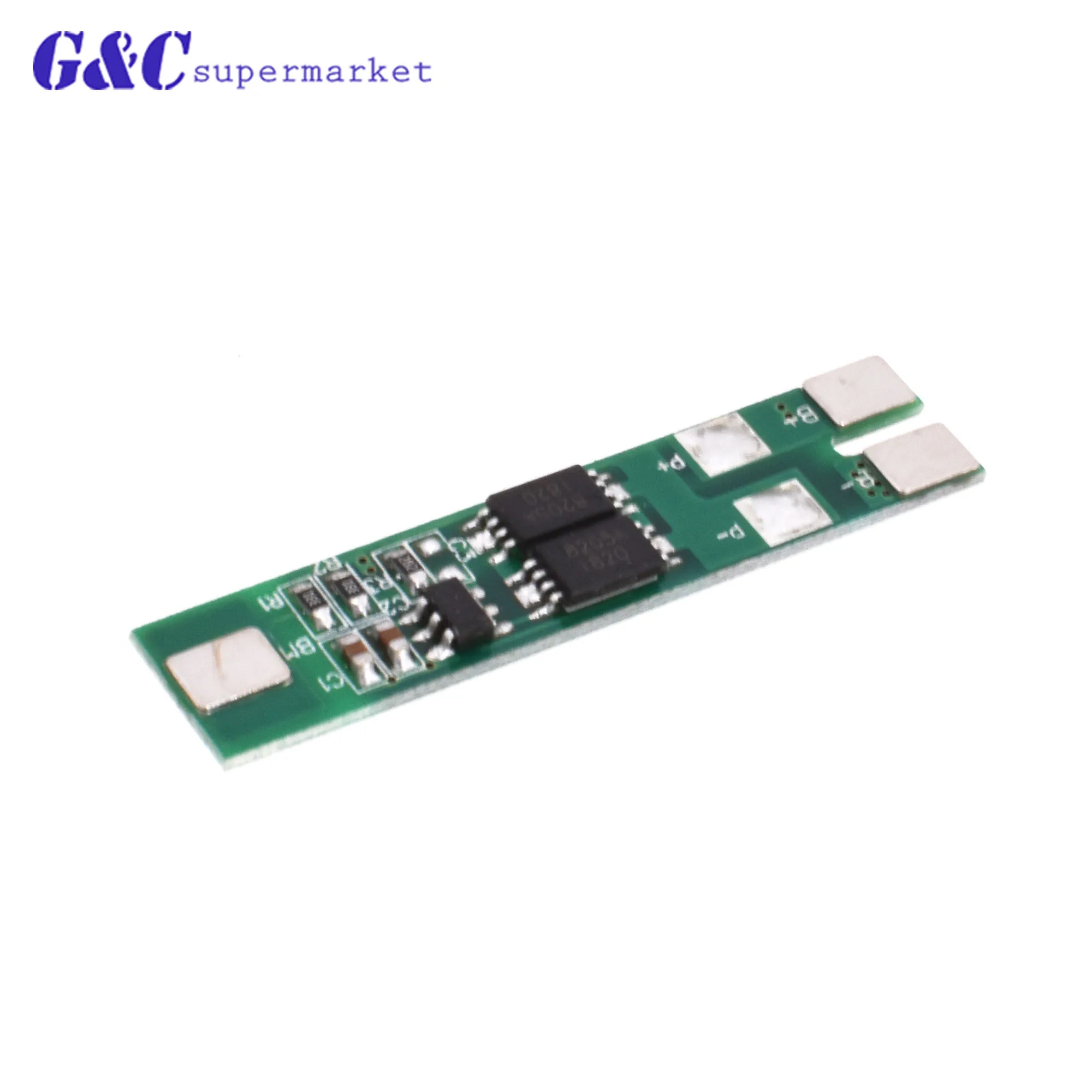

2S 6A 7,4 V (Без припоя)
Особенности

1. Защита от перезаряда обнаружения напряжения: 4,28 +/-0,05 м
2. Перенапряжение напряжения: 4,20 +/-0,05 В
3. Напряжение обнаружения переразряда: 3,00 +/-0,05 В
4. Защита от разрядки выпуск напряжение: 3,20 +/-0,05 v
5. Время обнаружения короткого замыкания: < 15 мс
6. Ток обнаружения перегрузки по току: 6-7A
7. Текущее потребление от нормальной работы: 0,3-7UA
8. Нормальное сопротивление проводимости: < 60 МОм
9. Защита от короткого замыкания: защита и автоматическое восстановление

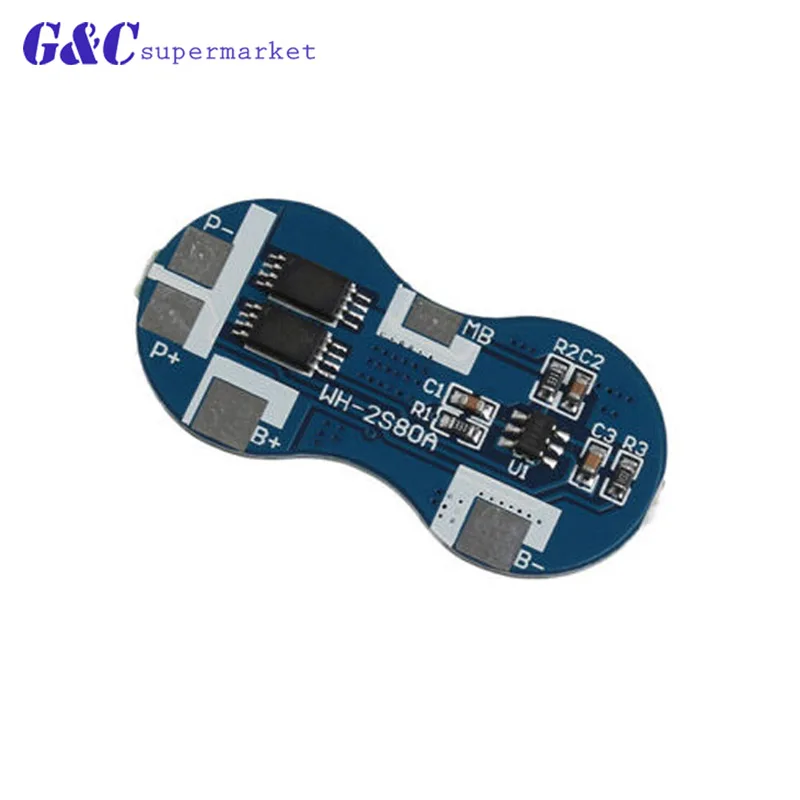

2S 6A 7,4 V (паяльное соединение)
Особенности

1. Защита от перезаряда обнаружения напряжения: 4,28 +/-0,05 м
2. Перенапряжение напряжения: 4,20 +/-0,05 В
3. Напряжение обнаружения переразряда: 3,00 +/-0,05 В
4. Защита от разрядки выпуск напряжение: 3,20 +/-0,05 v
5. Время обнаружения короткого замыкания: < 15 мс
6. Ток обнаружения перегрузки по току: 6-7A
7. Текущее потребление от нормальной работы: 0,3-7UA
8. Нормальное сопротивление проводимости: < 60 МОм
9. Защита от короткого замыкания: защита и автоматическое восстановление

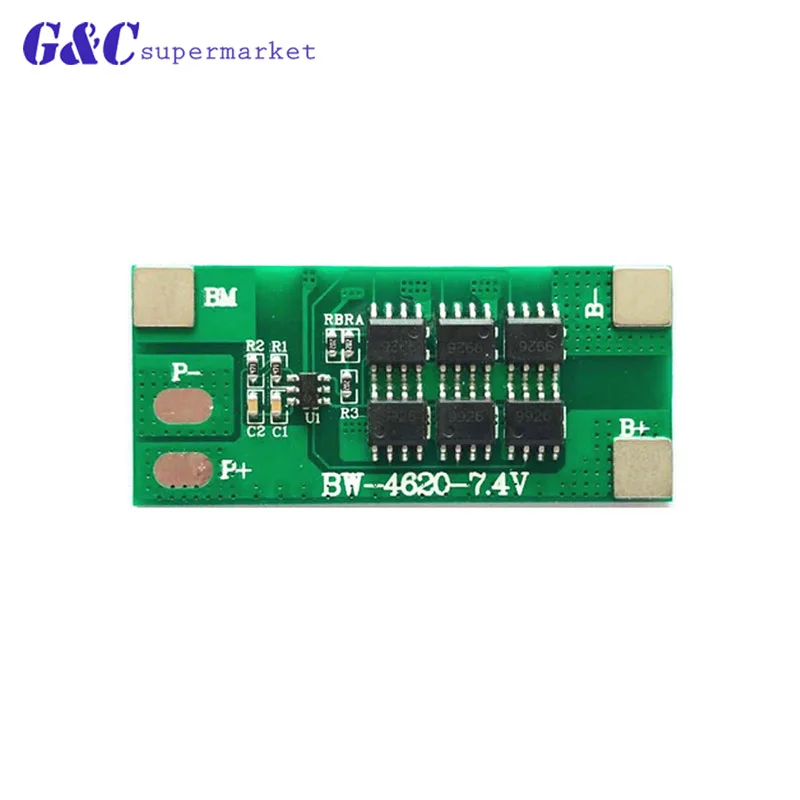

2S 12A 7,4 V
Введение продукта:
1. Защита от избыточного заряда благодаря напряжение: 4,28 V ± 0,05 V
2. Напряжение зарядки: 9 В
3. Ток зарядки: ≤ 5A
4 предохранение от перенапряжения: 2,80 V ± 0,1 V
5. Непрерывный рабочий ток: 12A ± 2A
6. Защита от короткого замыкания: Да
7. Температура защиты от перегрева: нет
8. Внутреннее сопротивление: ≤ 60 МОм
9. Ток потребления: ≤ 10uA
10 Размер: 46*20 мм

Посылка:
2S 12A PCB плата защиты BMS для 18650 литий-ионный Батарея сотовый 7,4 V

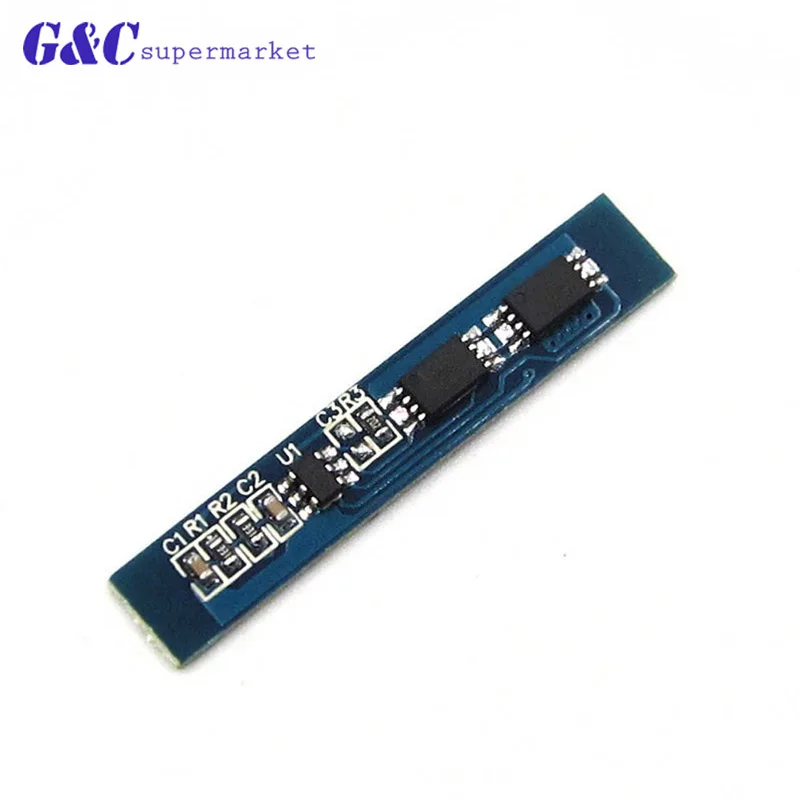

2S 3A 7,4 V 8,4 V
Описание:

Защита от короткого замыкания
Защита от перезаряда
Защита от перегрузки
Защита от избыточной силы тока
Защита от перезаряда обнаружения Напряжение: 4,25-4,35 V ± 0,05 V
Защита от разрядки обнаружения Напряжение: 2,3-3,0 V ± 0,05 V
Максимальный рабочий ток: 3A
Переходный ток: 5A
Рабочая температура: -40-50 градусов
Внутреннее сопротивление: менее 45 м Ω
B + B-: интерфейс сердечника батареи
P + P-: разъем аккумуляторной платы
Мб: точка подключения между батареями
B +: аккумулятор V + Положительный
B-: аккумулятор V-отрицательный
P +: выход/зарядка V +
P-: выход/зарядка V-
Размер: прибл. 36x6x 1 мм/1,42 "x 0,24" x 0,04"

Посылка включает в себя:

1 шт. * 2S литий-ионный аккумулятор 18650 зарядное устройство Защитная плата модуль
