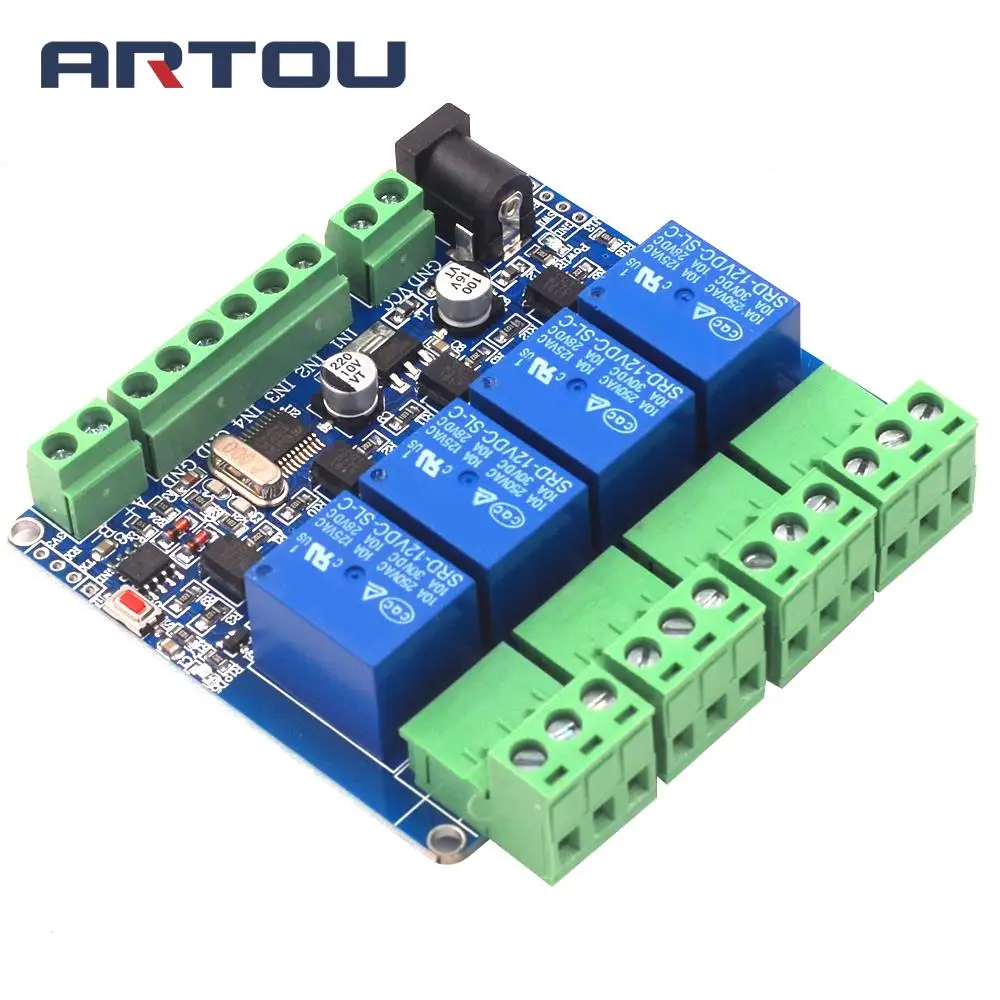

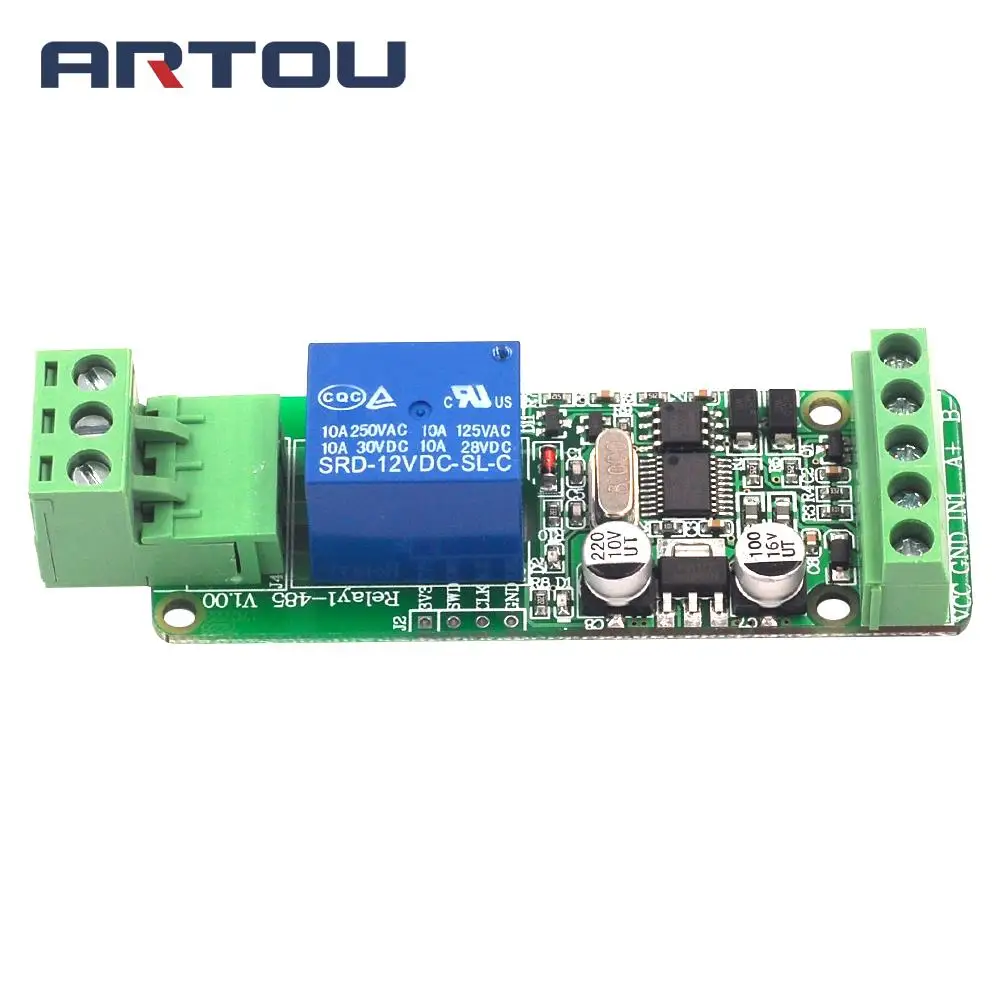

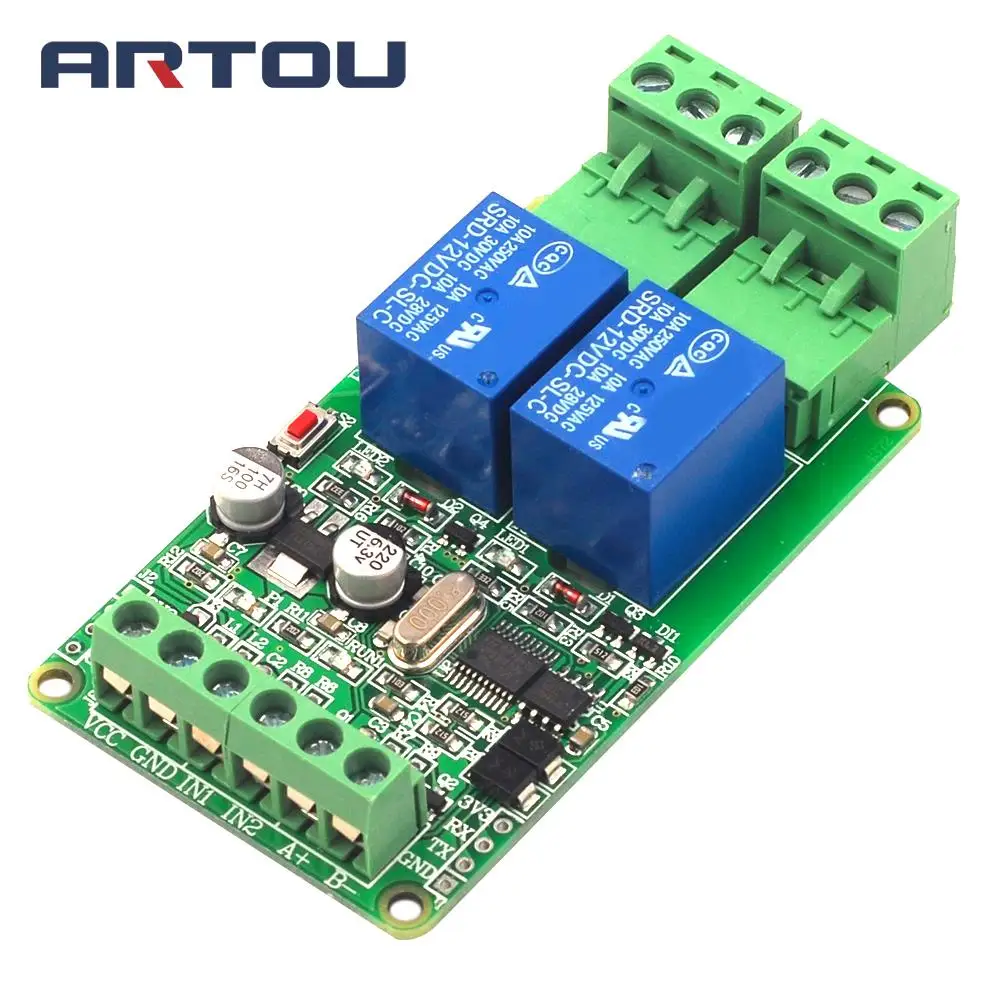

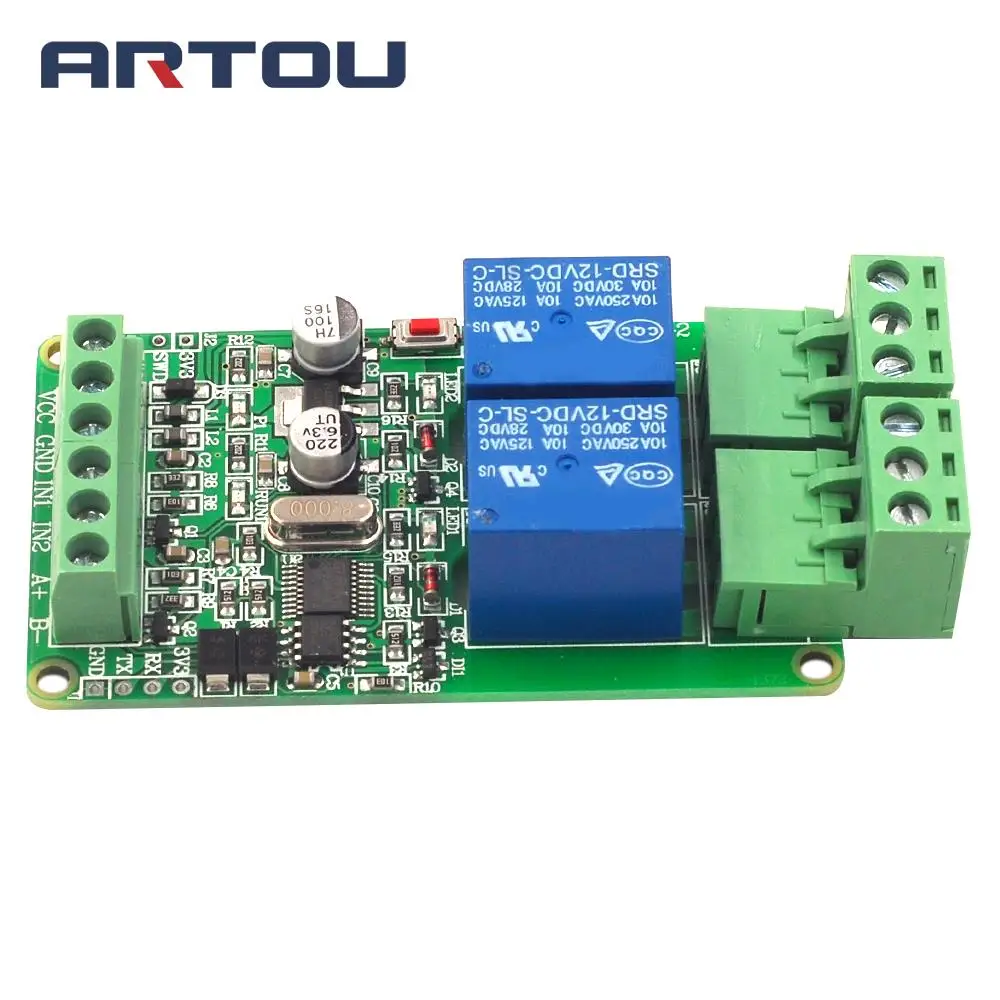

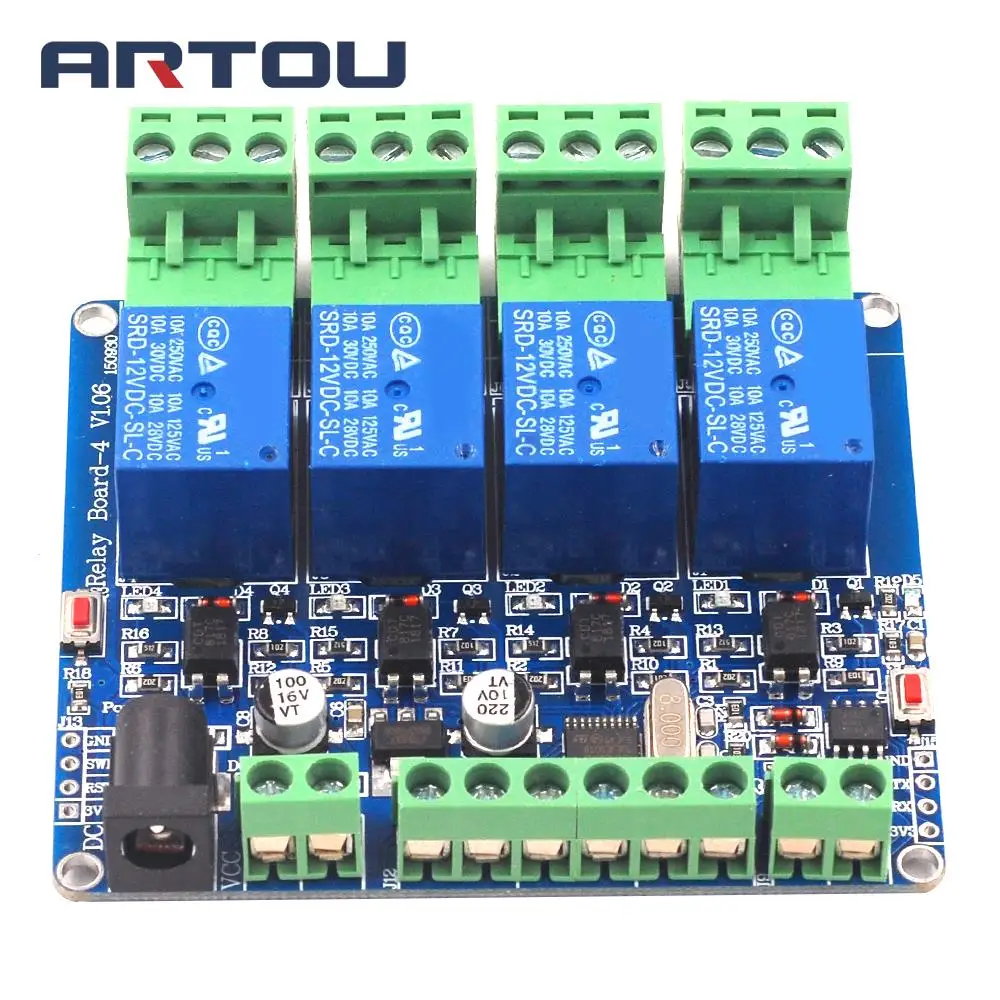

Модуль релейного переключателя Modbus Rtu 1/2/4 канала 12 В вход/выход RS485 / TTL

---

Входная и выходная проводка и описание функций: Выходной раздел: NC (нормально закрытый) COM (общая стопа) N0 (нормально открытый) Рекомендуется выдерживать нагрузку 220 В 10 А ниже 220 В 6 А 1. Просто переключатель выключен и выключен без выхода напряжения. 2. Реле может управляться только для открытия и закрытия 485 связи. 3. По умолчанию включен NC COM. Когда 485 отправляет открытую команду, NC и COM отключены, и NO и COM подключены. Наоборот.   Вход раздел: IN1 подключается к коммутатору или сигнал напряжения (3V - 30V), 1. Статус выключателя может быть прочитан только компьютером. Реле не может управляться. При необходимости реле можно контролировать для связи с магазином. 2. В1 переключатель (без сигнала напряжения): В1 подключен к VCC компьютеру, чтобы получить 1 в противном случае 0   Аппаратные ресурсы: 1. Интерфейс связи RS485 2. Интерфейс связи TTL 3. 1 вход 4. 1 выход 5. Светодиодный индикатор пользователя 6. Микроконтроллер STM32F030F4 7,1 реле статус светодиодные индикаторы 8. Интерфейс терминала питания (12 в источник питания)   Modbus RTU инструкция Скорость передачи данных: 9600 8 NONE 1 Шестнадцатеричный передачи Шестнадцатеричный приема   Следующие шаги: 1. Набор программного обеспечения, скорость передачи данных 2. Установите адрес (адрес устройства, используемый для связи, адрес по умолчанию 01) /************************************************* ******************/ Примечание: только одно устройство подключено, в противном случае будет установлен адрес. Установите адрес на: 01 00 10 00 00 00 01 02 00 01 6A 00/изменить 01 Установите адрес на: 02 00 10 00 00 00 01 02 00 02 2A 01/изменить 02 Установите адрес на: 03 00 10 00 00 00 01 02 00 03 EB C1/изменить 03   Прочитайте адрес 00 03 00 00 00 01 85 дБ Возврат: 00 03 02 00 01 44 44/01-это адрес /************************************************* ******************/ /************************************************* ******************/ Значение каждого байта: [Адрес (строка 1)] /-------------------------------------------- Реле НЕТ. 1-on: 01 05 00 01 01 00 9d 9a   Байт 1: адрес Байт 2: функция? Байт 3 4: зарегистрированный адрес Байт 5 6: регистрация данных Байт 7 8: проверка CRC /========================================================= = [Адрес (строка 1)] /-------------------------------------------- Реле нет. 0-on: 01 05 00 00 FF 00 8C 3A Реле № 0 Закрыто: 01 05 00 00 00 00 CD CA /-------------------------------------------- Реле № 1 включено: 01 05 00 01 FF 00 DD FA Реле НЕТ. 1 Закрыто: 01 05 00 01 00 00 9C 0A /Разработки --- Реле № 2 включено: 01 05 00 02 FF 00 2D FA Реле нет. 2 Закрыто: 01 05 00 02 00 00 6C 0A /Разработки --- Реле без образования легкой пены. 3) открыт: 01 05 00 03 FF 00 7C 3A Реле без образования легкой пены. 3 закрыт: 01 05 00 03 00 00 3D CA /Разработки --- Реле № 4 включено: 01 05 00 04 FF 00 CD FB Реле нет. 4 закрыт: 01 05 00 04 00 00 8C 0B /-------------------------------------------- Реле нет. 5-on: 01 05 00 05 FF 00 9C 3B Реле № 5 Закрыто: 01 05 00 05 00 00 DD CB /Разработки --- Реле нет. 6 включен: 01 05 00 06 FF 00 6C 3B Реле нет. 6 закрыт: 01 05 00 06 00 00 2D сертификатом от сертификационной /Разработки --- Реле № 7 включено: 01 05 00 07 FF 00 3D FB Реле нет. 7 закрыт: 01 05 00 07 00 00 7C 0B /Разработки --- /************************************************* ***********************/ Прочтите номер 0 состояние реле: 01 01 00 00 00 01 FD CA Читайте состояние реле НЕТ. 1: 01 01 00 01 00 01 AC 0A Ознакомьтесь с статус реле нет. 2: 01 01 00 02 00 01 5C 0A Читайте состояние реле без образования легкой пены. 3: 01 01 00 03 00 01 0D CA Читайте состояние реле нет. 4: 01 01 00 04 00 01 BC 0B Чтение статуса реле № 5: 01 01 00 05 00 01 ED CB Читайте состояние реле нет. 6: 01 01 00 06 00 01 1D сертификатом от сертификационной Читайте состояние реле нет. 7: пройденное расстояние в 01 01 00 07 00 01 4C 0B Прочитали все реле статуса: 01 01 00 00 00 08 3D CC /************************************************* **********************/ Флэш-Инструкция: Описание: закройте сразу после включения, 100 мс-один блок [1 представляет 100 мс]   Адрес (строка 1): Реле № 0 мигает: 01 05 02 00 07 00 CE 42/700MS = 7*100MS = 700MS Реле НЕТ. 1 прошит ВЫКЛ: 01 05 01 02 08 00 9A 72/800MS Возврат: как отправка команды Адрес (строка 2): Реле № 0 мигает: 02 05 02 00 05 00 CF 11/500MS Реле НЕТ. 1 прошит ВЫКЛ: 02 05 01 02 06 00 9E 21/600MS /========================================================= ======================= Полностью погашен: 01 0F 00 00 00 08 01 00 FE 95 Полный светильник: 01 0F 00 00 00 08 01 FF быть D5 /************************************************* *********************/ Один Чехол-книжка Инструкция: Реле нет. 0 зеркально: 01 05 00 00 55 00 F2 9A Реле НЕТ. 1 перевернуть: 01 05 00 01 55 00 A3 5A Реле нет. 2 перевернуть: 01 05 00 02 55 00 53 5A Реле без образования легкой пены. 3 перевернуть: 01 05 00 03 55 00 02 9A Реле нет. 4 перевернуть: 01 05 00 04 55 00 B3 5B Реле нет. 5 перевернуть: 01 05 00 05 55 00 E2 9B Реле нет. 6 перевернуть: 01 05 00 06 55 00 12 9B Реле нет. 7 перевернуть: 01 05 00 07 55 00 43 5B   Все флип инструкции по уходу за изделием 01 05 00 00 5A 00 F7 6A /************************************************* ********************/ Чтение статуса входного сигнала всех интерфейсов Отправка: 01 02 00 00 00 08 79 CC/чтения 8 входных сигналов государства Задняя часть: 01 02 01 00 A1 88
