Оригинальный Глубокий морской автоматический модуль управления сбоя сети DSE8620 |

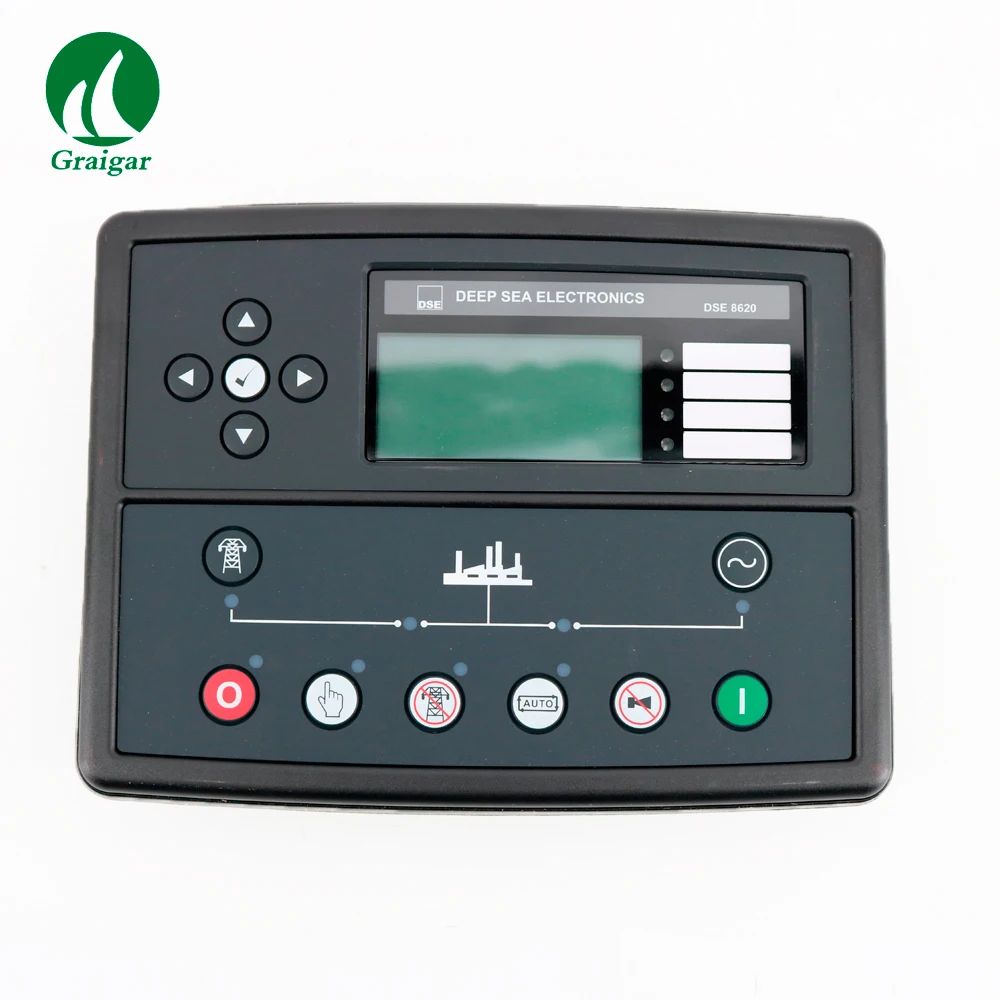

Оригинальный Глубокий морской автоматический модуль управления сбоя сети DSE8620

DSE8620 является интеллектуальным mono display auto Machines (utile) модуль управления нагрузкой при отказе, упакованный с ведущими в отрасли функциями для увеличения параллельных одиночных генераторов с электропитанием (утилитой).

DSE 8620 автоматически контролирует изменение сети (утилиты) и генераторной мощности, а также может быть настроен для запуска генератора в синхронизации с электропитанием (утилитой).

Габаритные размеры
240 мм x 181 мм x 42 мм (9,4 "x 6,8" x 1,6 ")

Панель с резным узором; Размер
220 мм x 160 мм (8,7 "x 6,3")

Максимальная толщина панели
8,0 мм (0,3 ”)

Вес
0,88 кг

Ключевые особенности и преимущества:

·  Обнаружение неисправностей сети (утилита), мониторинг мощности сети (утилита) (кВт, кв Ar, кв A & pf), мониторинг сети (утилита), защита от развязки, сеть (утилита) кВт экспорта защиты.

· Обеспечивает полную резервную копию сети (утилиты) и не обеспечивает синхронизацию поломок, которая включает пиковые сбросы и пиковые варианты бритья с помощью сетевого (полезного) мониторинга мощности.

· Настраиваемые входы/выходы (11/8).

· Предоставляет несколько вариантов установки.

· Обнаружение мертвых автобусов.

· Обеспечивает быструю доставку электроэнергии на многокомплектных системах.

· Прямой регулятор и контроль AVR.

· Устраняет требования к внешнему контрольному оборудованию.

· КВт & кв Ar распределение нагрузки.

· Обеспечивает контролируемую доставку электроэнергии.

· Отдаленных районов (RS232, RS485 x2, Мбит/с Ethernet).

· Обеспечивает безопасный и простой контроль на месте. Все порты постоянно активны.

· Настраиваемый журнал событий (250).

· Обеспечивает доступ к первоначальным Сигналам тревоги и статусу работы.

· Интегральный PLC editor.

· Обеспечивает легкость интеграции дополнительных приложений в систему.

· Переключение нагрузки, уменьшение нагрузки и эквивалент нагрузки выходы.

· Позволяет самостоятельно контролировать параметры нагрузки и эквивалент нагрузки.

· Мониторинг мощности (кВт h, kVAr, kv Ah, kV Ar h), обратная защита мощности, защита от перегрузки кВт.

· Обеспечивает четкое точное измерение мощности.

· Запись данных (HDD/USB).

· Предоставляет информацию о состоянии тока и истории.

· DSE конфигурация комплекта программного обеспечения ПК.

· Обеспечивает полную удобную настройку и простой в использовании контроль и мониторинг системы высокого уровня.

· Уровень 4 может поддерживать двигатель.

· Обеспечивает, что модуль управления может быть использован с новейшей в современной электронной технологии двигателя.

Спецификация

Источник питания постоянного тока

Постоянное напряжение
8 в до 35 в непрерывный

Сгибать плавкий предохранитель
В состоянии выдержать 0 В для 50 мс, обеспечение питания было не менее 10 В до выпадения и поставка восстанавливает до 5 В. Это достигается без необходимости внутренняя батарея

Максимальный рабочий ток
460 мА при 12 В, 245 мА при 24 В

Максимальный ток холостого хода
375 мА при 12 В, 200 мА при 24 В

Диапазон подзарядки/возбуждения
От 0 В до 35 в

Выходы

Выход A (топливо)
15 A DC при напряжении питания

Выход B (запуск)
15 A DC при напряжении питания

Выходы Закрытая акционерная Компания C & D
8 А 250 В (без Вольт)

Вспомогательные выходы E, F, G
2 A DC при напряжении питания

Генератор & электросети

Диапазон напряжения
15 V-333 V AC (L-N)

Частотный диапазон
От 3,5 Гц до 75 Гц

Магнитный PICK UP

Диапазон напряжения
+/-0,5 В до 70 в

Частотный диапазон
10000 Гц (макс)

Встроенный регулятор и контроль AVR

Минимальная сопротивления нагрузки
1000Ω
Полностью изолированный

Коэффициент усиления напряжения
От 0 В до 10 В постоянного тока
Полностью изолированный

Напряжение сдвига
+/-10 В постоянного тока
Полностью изолированный

Встроенный AVR управления

Минимальная сопротивления нагрузки
1000Ω
Полностью изолированный

Коэффициент усиления напряжения
От 0 В до 10 В постоянного тока
Полностью изолированный

Напряжение сдвига
+/-10 В постоянного тока
Полностью изолированный
