Тестер локальной сети Сетевой кабель локальной сети Cat5 Cat6 RJ11 Детектор RJ45 Телефонный провод Трассер Отслеживание кабеля Тонер Ethernet Line Finder

Этот прибор представляет собой многофункциональный ручной инструмент для тестирования кабелей. Он имеет широкое применение с усиленными типами кабелей и несколькими функциями. Это необходимый инструмент тестирования для специалистов по телекоммуникациям, электромонтажу и техническому обслуживанию сетей.

Основные функции:

Работает профессионально, когда кабель RJ11 RJ45 включен

1. 100% новый и высокое качество! 2. Трассировка провода: трассировка RJ11, RJ45, кабелей или другого металлического провода (через адаптер). 3. Легко и быстро найти точку останова, не открывая крышку провода. 4. Сопоставление сетевых кабелей: оценка короткого замыкания, размыкания цепи, разрыва цепи и пересечения. 5. Уровень тестовой линии, положительная и отрицательная полярность. 6. Состояние проверки телефонной линии: проверьте рабочее состояние телефонной линии (в режиме ожидания, звонка и снятой трубки) и оцените TIP и RING линию. 7. Проверьте целостность провода. 8. Работайте правильно, когда кабель RJ11 RJ45 включен

Общие технические параметры

1. Температура Рабочая температура: 0 ° C ~ 40 ° C, максимальная относительная влажность 80% (без конденсации) Температура хранения: -10 ~ 50 ° C, максимальная относительная влажность 80% (без конденсации, без батареи) 2. Высота над уровнем моря: <2000 м (метр) 3. Степень защиты от взрыва: IP 40 4. Расстояние излучаемого сигнала: 300 м или около того 5. Батарея-излучатель: 6F22 / 9В; приемник: 6F22 / 9V (не входит) 6. Цвет: синий и черный

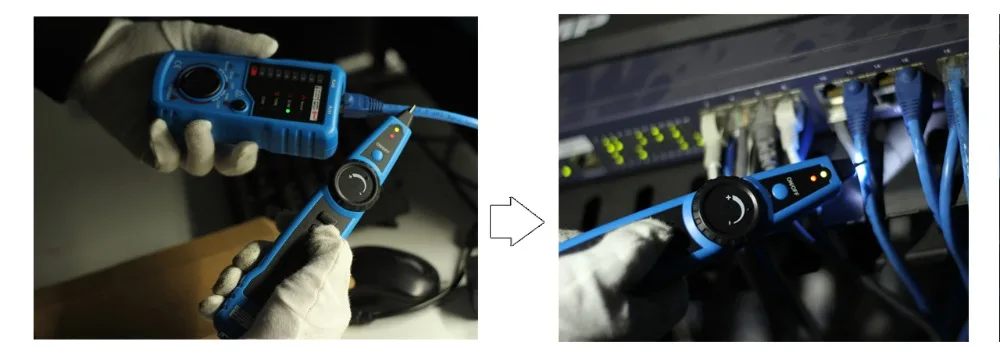

1. Проводная трассировка

Эта функция способна быстро найти нужные пары линий среди множества. Он адаптируется к разъему RJ 45 сетевого кабеля, разъему RJ11 телефонной линии. Через адаптер можно проверить другие металлические провода.

Управление метод

а. Поверните поворотную ручку функции излучателя в положение SCAN. б. Подключите один конец тестируемой линии к соответствующей клемме эмиттера (например, RJ45, RJ11) или подключите к клемме RJ11 через адаптер. с. Световой индикатор SCAN означает, что излучатель начинает посылать сигнал на проверяемый провод. д. Включите приемник, удерживайте его и нажмите кнопку «СКАНИРОВАНИЕ», чтобы проверить другой конец тестируемой линии (например, рядом с укладкой в линию распределительного шкафа телефонной линии, распределительной коробки, концентратора и обменника). Сравните звук, посылаемый ресивером, целью будет линия с самым громким звуком вблизи зонда. е. Отрегулируйте громкость ресивера, нажимая ручку регулировки громкости во время теста, чтобы приспособиться к окружающей среде на месте. Примечания: Вы можете подключить гарнитуру к разъему для наушников на ресивере в местах с сильным шумом.

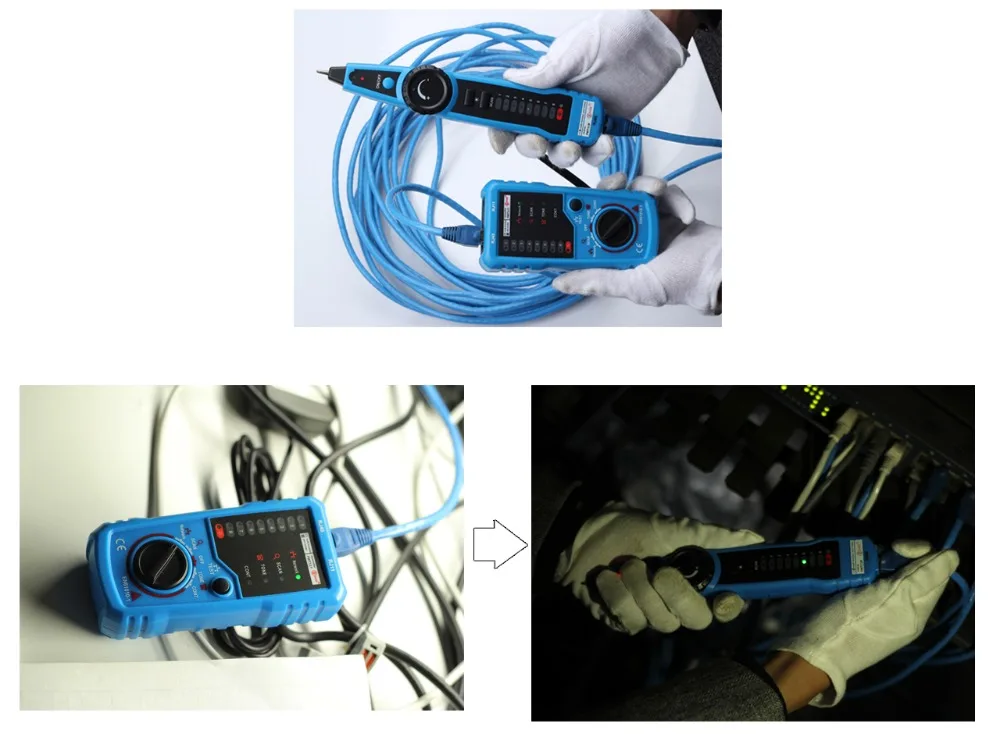

2. Сетевая кабельная разборка

Он проверяет состояние физического соединения сетевого кабеля, например, разомкнутую цепь, короткое соединение, неправильное подключение и обратное соединение.

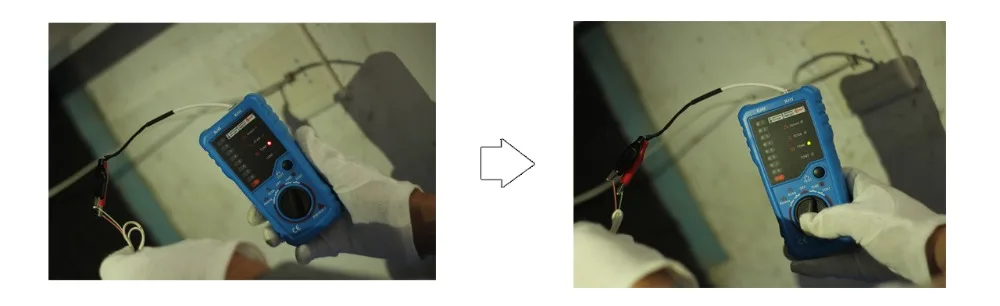

3. Уровень тестовой линии, положительная и отрицательная полярность:

Метод работы а. Поверните поворотную ручку функции излучателя в положение «Сеть». б. Подключите один конец сетевого кабеля к разъему RJ45 эмиттера, а другой конец сетевого кабеля - к разъему RJ45 приемника. с. Нажмите кнопку «ТЕСТ», чтобы начать тестирование. Индикаторы пары линий покажут результаты. д. Короткое соединение: на ресивере будет одновременно 2 или более лампочек. Количество освещения указывает количество замкнутых проводов. е. Разомкнутая цепь: На приемнике соответствующий индикатор пары линий не включается.

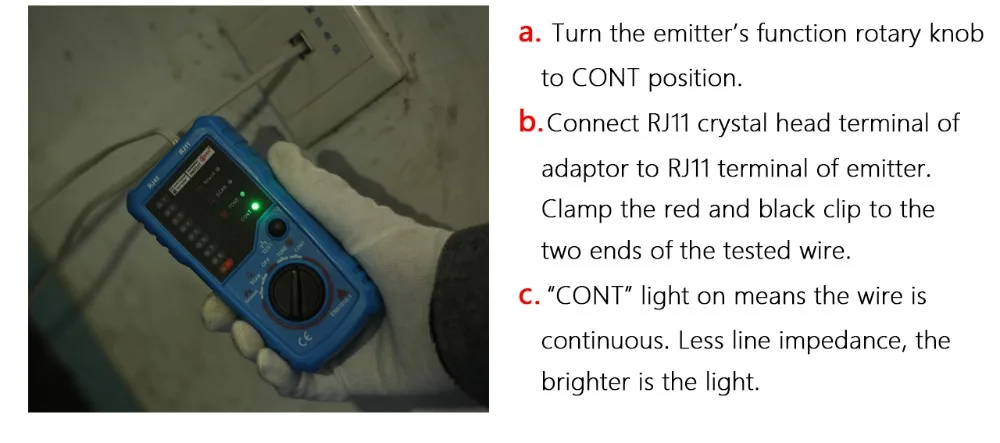

4. Проверка непрерывности
