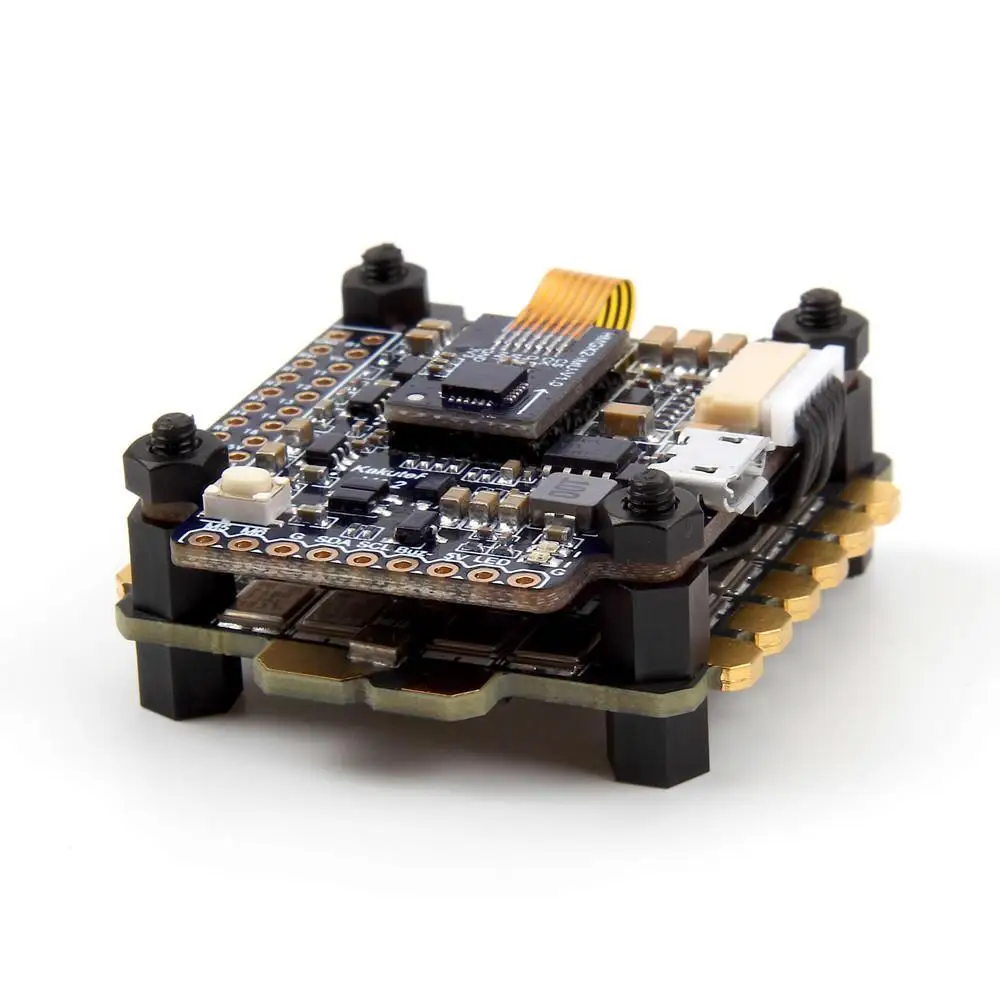

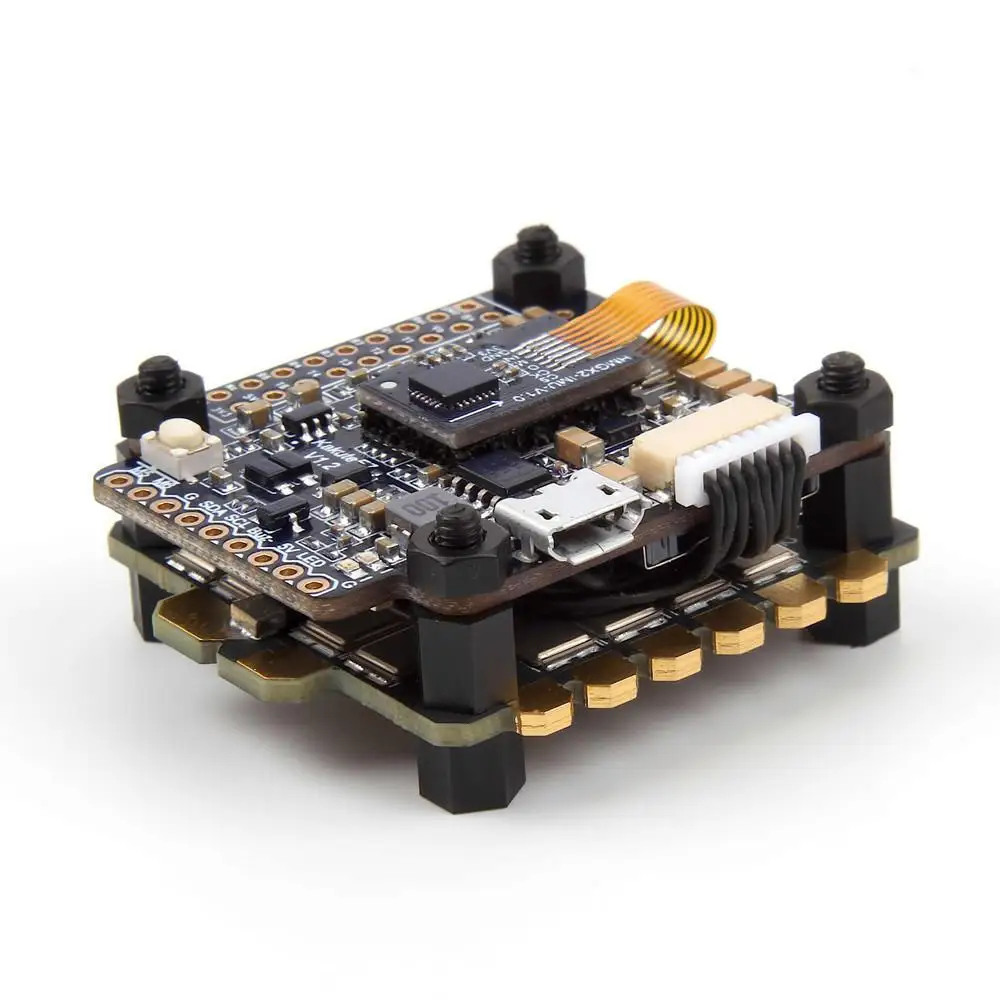

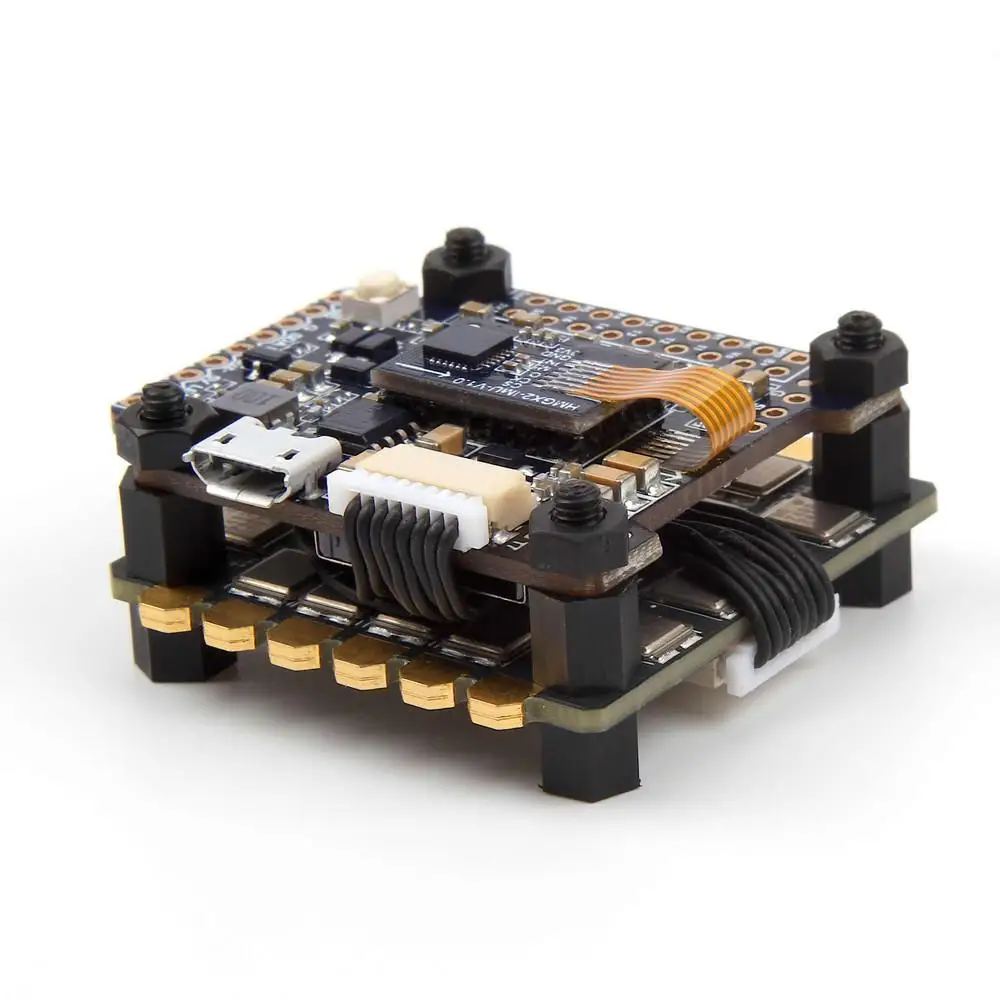

Контроллер полета LeadingStar Holybro Kakute F7 & 65A BL_32 Tekko32F3 Metal 4 в 1 ESC 6S Stack Combo для RC Drone FPV

Контроллер полета LeadingStar Holybro Kakute F7 & 65A BL_32 Tekko32F3 Metal 4 в 1 ESC 6S Stack Combo для RC Drone FPV

Описание:

Тип изделия: Контроллер полета Kakute F7

Название бренда: Holybro

Название изделия: Контроллер полета F7 65A, стек ESC 4 в 1

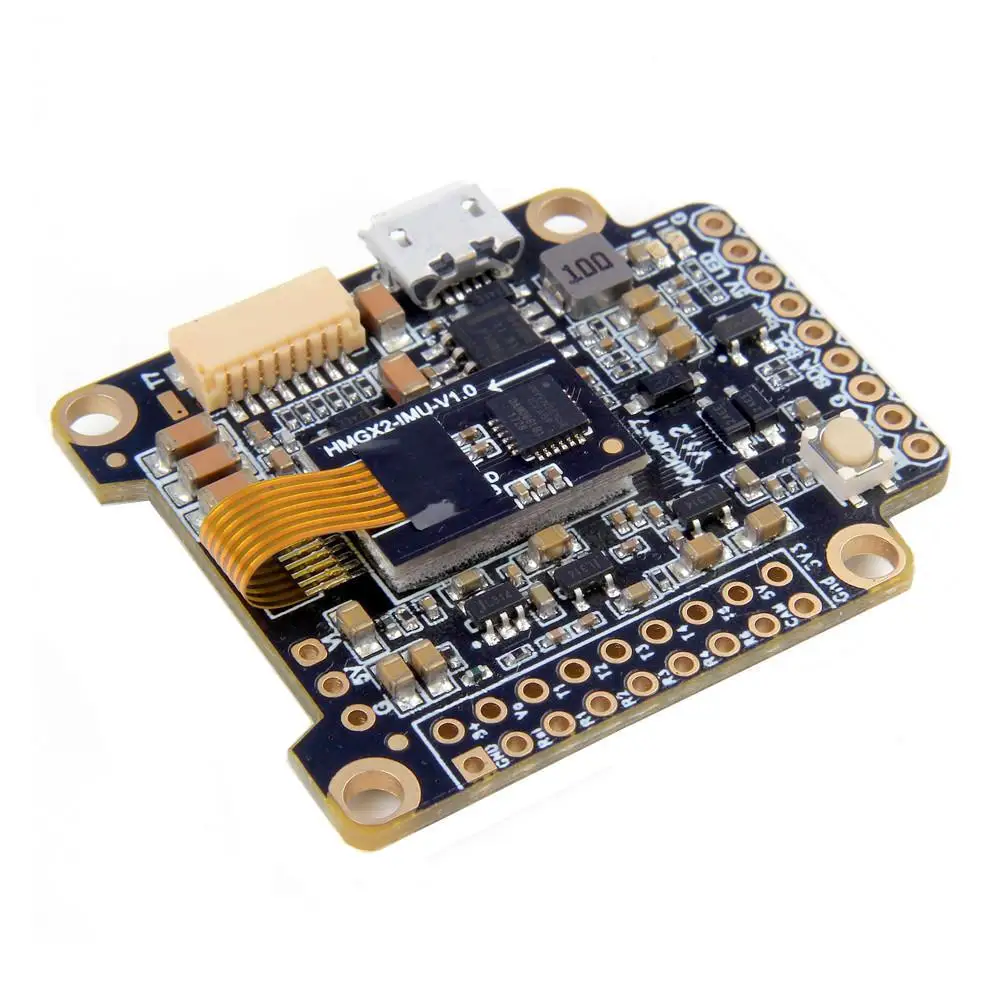

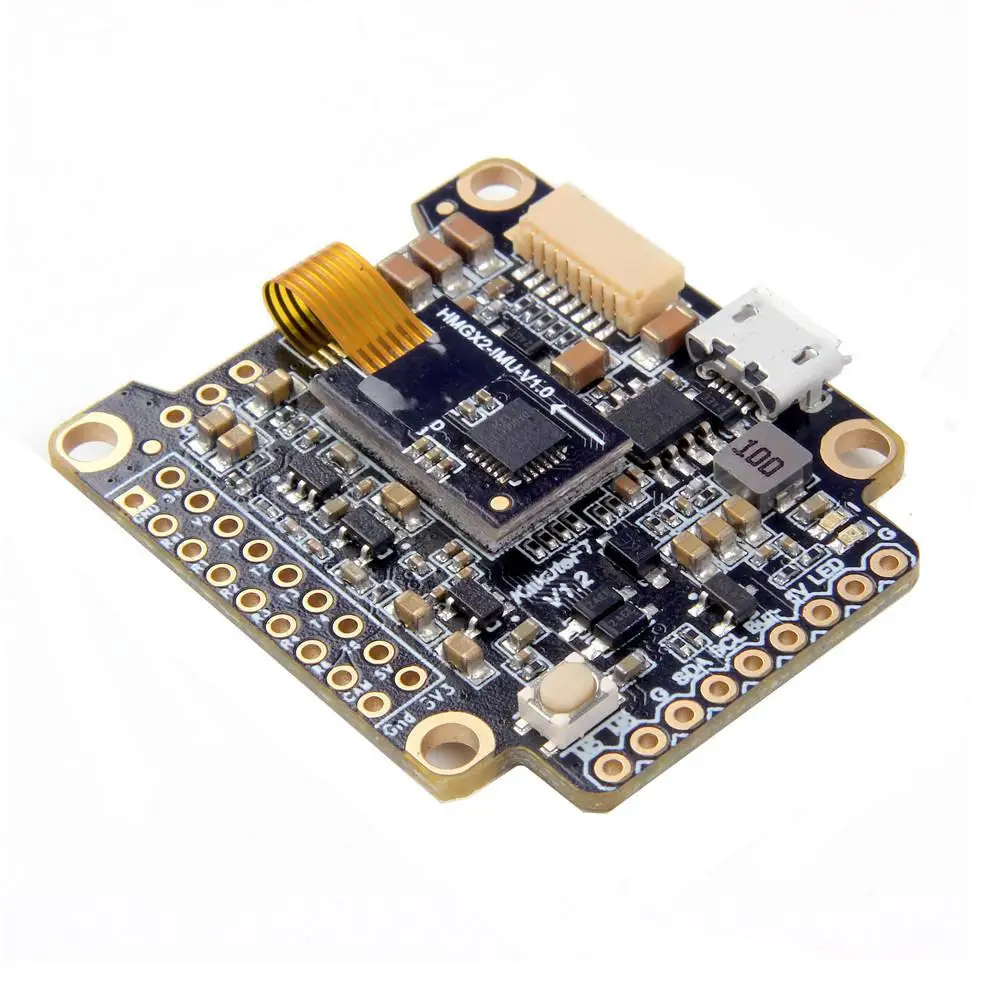

Контроллер полета Kakute F7 (руководство)

Название бренда: Holybro

Название изделия: Kakute F7

MCU: STM32F745 32-битный процессор

IMU: ICM20689 (SPI)

Барометр: BMP280

Драйвер USB VCP (можно использовать одновременно; USB не занимает UART) 6 аппаратных средств UARTs (UART1,2,3,4,6,7)

Все устройства UARTS поддерживают инверсии оборудования. SBUS, SmartPort и другие инвертированные протокол работают над любым UART без «uninvert hack».

Поддерживает только последовательные приемники (SBUS, iBus, Spektrum, Crossfire). Приемники PPM и PWM не поддерживаются.

TF-карта для записи в Blackbox

Размеры: 35x41x7 мм (включая гироскопическую доску с пенопластом в высоту)

Монтажные отверстия: Стандартный 30,5 мм квадратный до центра отверстия

Вес: 9 г

Особенности:

Поддерживает Betaflight, Butterflight и Cleanflight.

Betaflight OSD. Меняйте PIDs, настраивайте общие параметры настройки и меняйте канал видеопередатчика и уровень мощности, используя палочки и очки передатчика.

Мягкие-монтажный собран в. Чип IMU («gyro») на этой плате установлен на пене с вибрационной изоляцией. Это означает, что нет необходимости в мягком креплении самой платы.

Высокая производительность, низкий уровень шума, высокая чувствительность IMU. ICM20689 с 6 оси гироскопа и акселерометр. Может работать с частотой дискретизации до 32 кГц.

Готов к автономному полету: Встроенный барометр BMP280 и Подушечки SCL/SDA для использования с внешними блоками GPS/магнетометра.

2 унции. Медная печатная плата обеспечивает максимальный непрерывный ток до 120 А.

Выделенная кнопка загрузчика для легкого прошивки, которая мигает.

Низкопрофильный дизайн вмещает даже очень компактные оправы.

Входное напряжение от 7 в до 42 В. Питание платы напрямую от летной упаковки, до 6 с (только на коврике «B +»).

Автоматический контроль напряжения. Не нужно запускать отдельный vBat провод для мониторинга напряжения; Kakute F7 контролирует напряжение непосредственно от источника питания.

Фильтруемое напряжение на выходе для чистого, без шума видео. Бортовой регуляторы выход 5v со скоростью до 2 ампер и 3,3 v со скоростью до 200 мА для питания периферийных устройств, таких как приемник, видео передатчик FPV камера или светодиодный полосы.

Поддерживает прохождение через BLHeli для легкого обновления и настройки ESC.

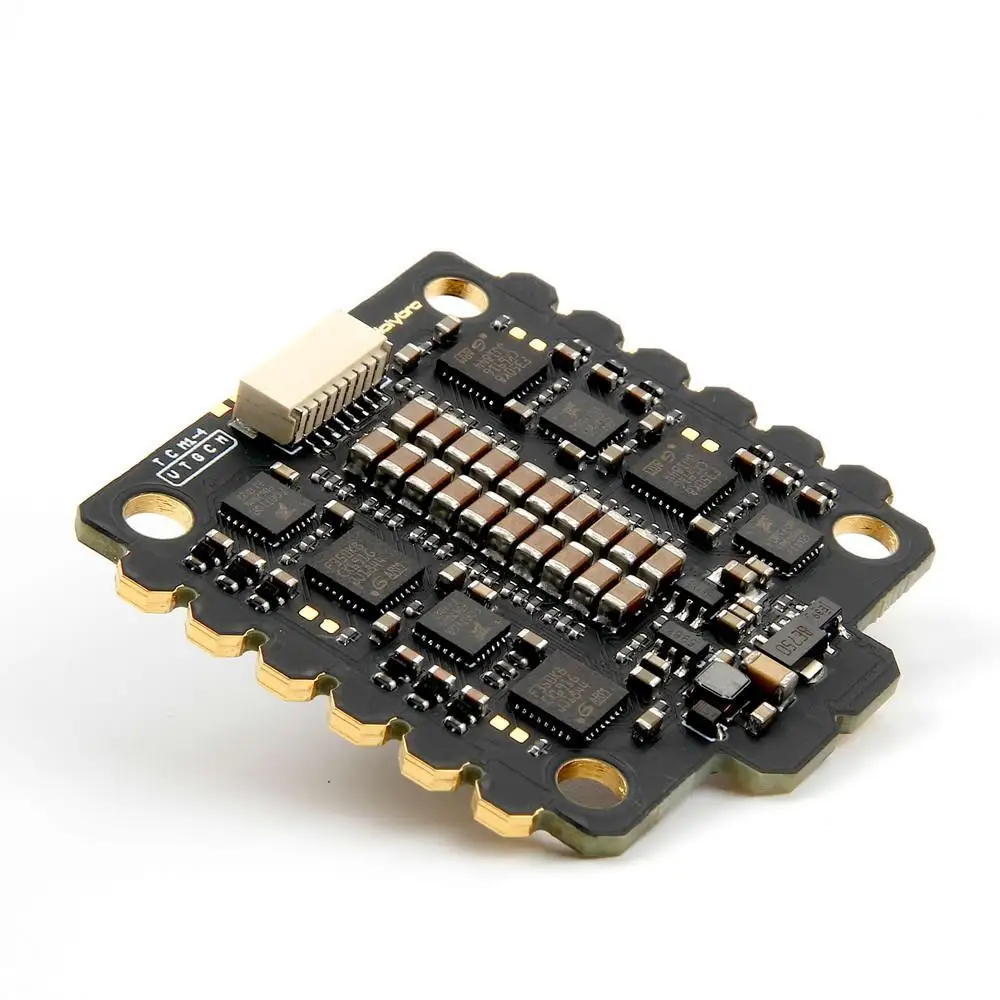

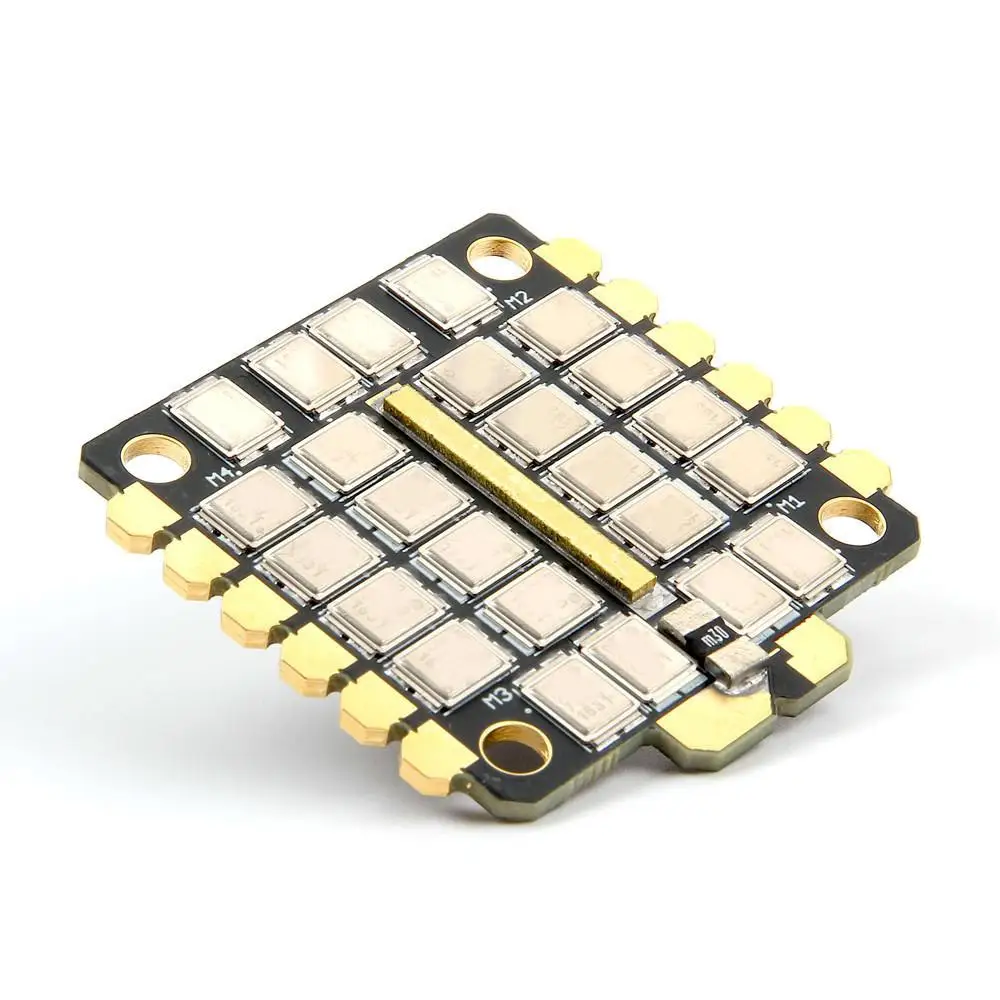

Tekko32F3 металлический 4in1 ESC

Название бренда: Holybro

Модель: Tekko32F3, металл

Название товара: 65A BL_32 32Bit DShot1200 4 в 1 ESC

Con. • Сила тока: 65A

Пиковый ток: 80 А

Входное напряжение: 4-6S Поддержка Lipo

Ext. Закрепите вверх, необходимые для 6s (470 мкФ 35В для 6s использование)

MCU F3(M4 Core), работает с прошивкой BLHELI32, MCU работает на 108 МГц

Размеры: 42x42mm

Монтажное отверстие: 30,5 х30, 5 мм

Вес: 12 г

Обратите внимание:

1. Поток воздуха очень импортный, если вы хотите запустить 4 в 1 в высоком токе.

2. Входный кабель (от lipo до 4 в 1), должен быть хорошо припаян, и, как правило, 12AWG

3. Для монтажных отверстий на ESC, пожалуйста, используйте неметаллические изоляционные стойки (Помеченные красным на диаграмме выше).

Потому что Монтажные отверстия и прокладки двигателя подключены.

Особенности:

4 в 1 имеет встроенный аналоговый датчик тока и функцию TLM (затем без считывания тока по TLM)

Используется металлический чехол mosfet для лучшего отведения тепла

Прошивка BLheli_32, поддержка Oneshot, Multishot, Dshot150, DShot300, DShot600 и DShot1200

Посылка включает в себя:

1x Контроллер полета Kakute F7

1x Tekko32 F3 металлический 4in1 ESC

1x470 мкФ 35V Алюминиевый электролитический конденсатор с алюминиевой крышкой

1x 8pin к 8pin 1 мм Шаг 65 мм кабель

1x 8pin к 8pin 1 мм Шаг 25 мм кабель

Примечание:

Разница в цветах может отличаться из-за различий в настройках мониторов.
