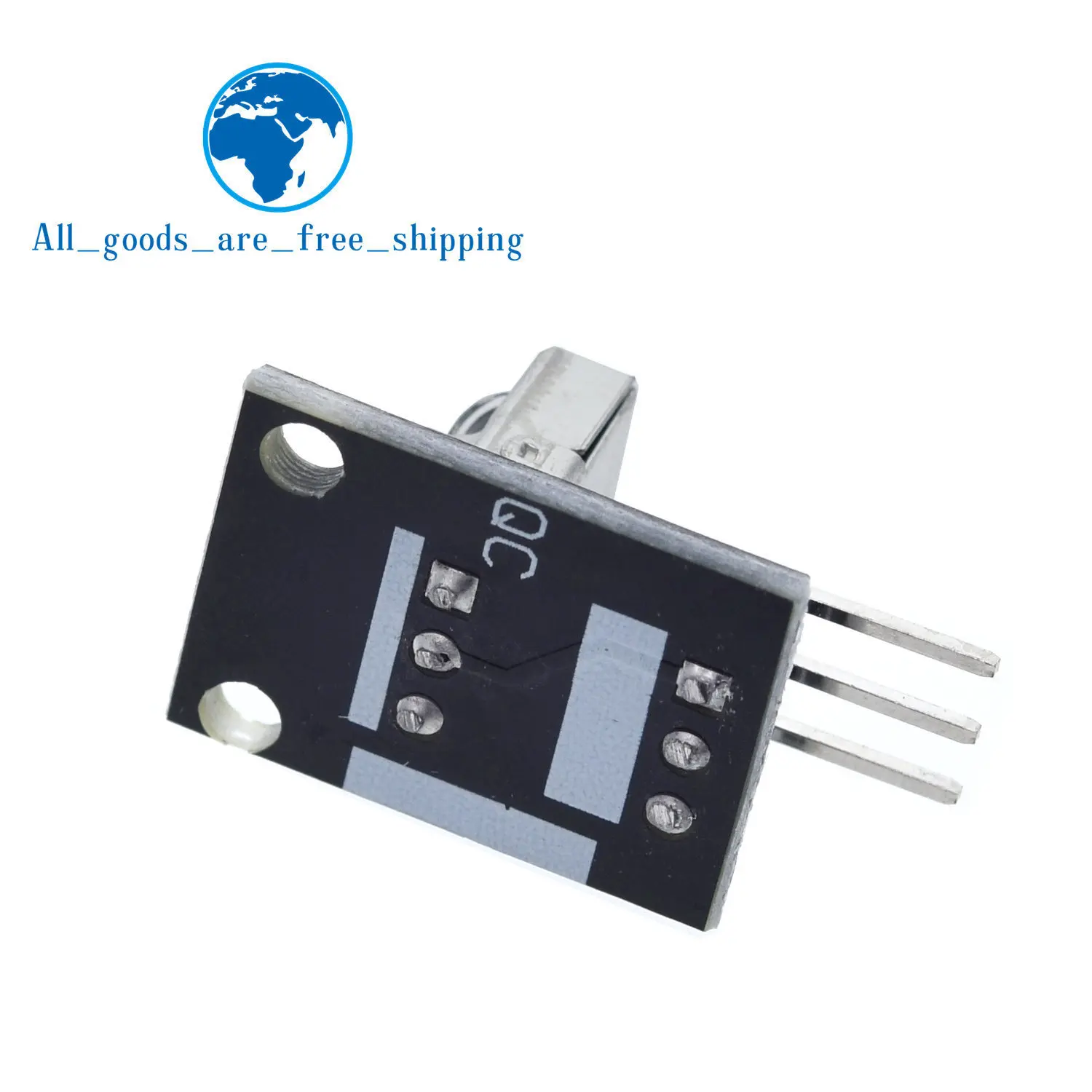

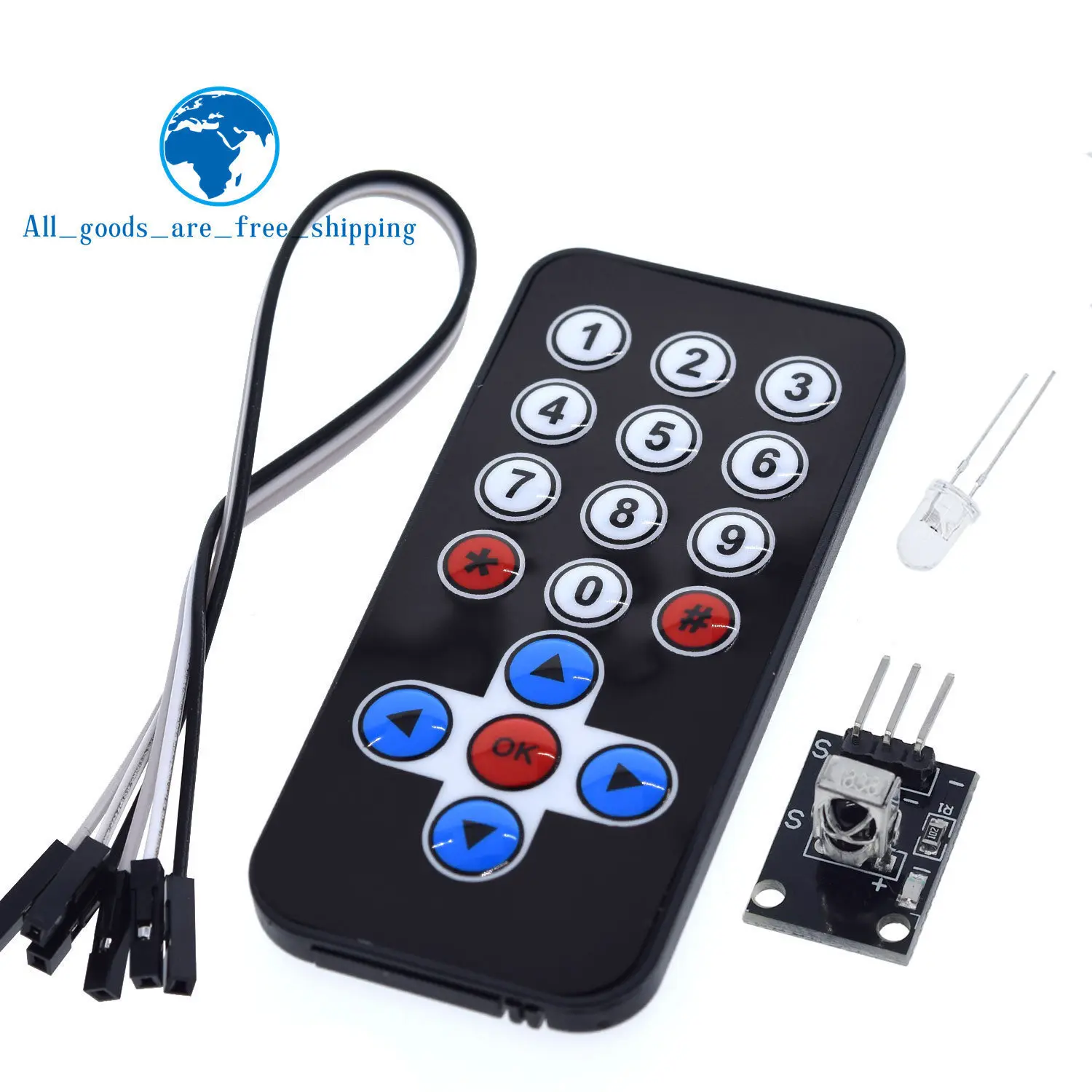

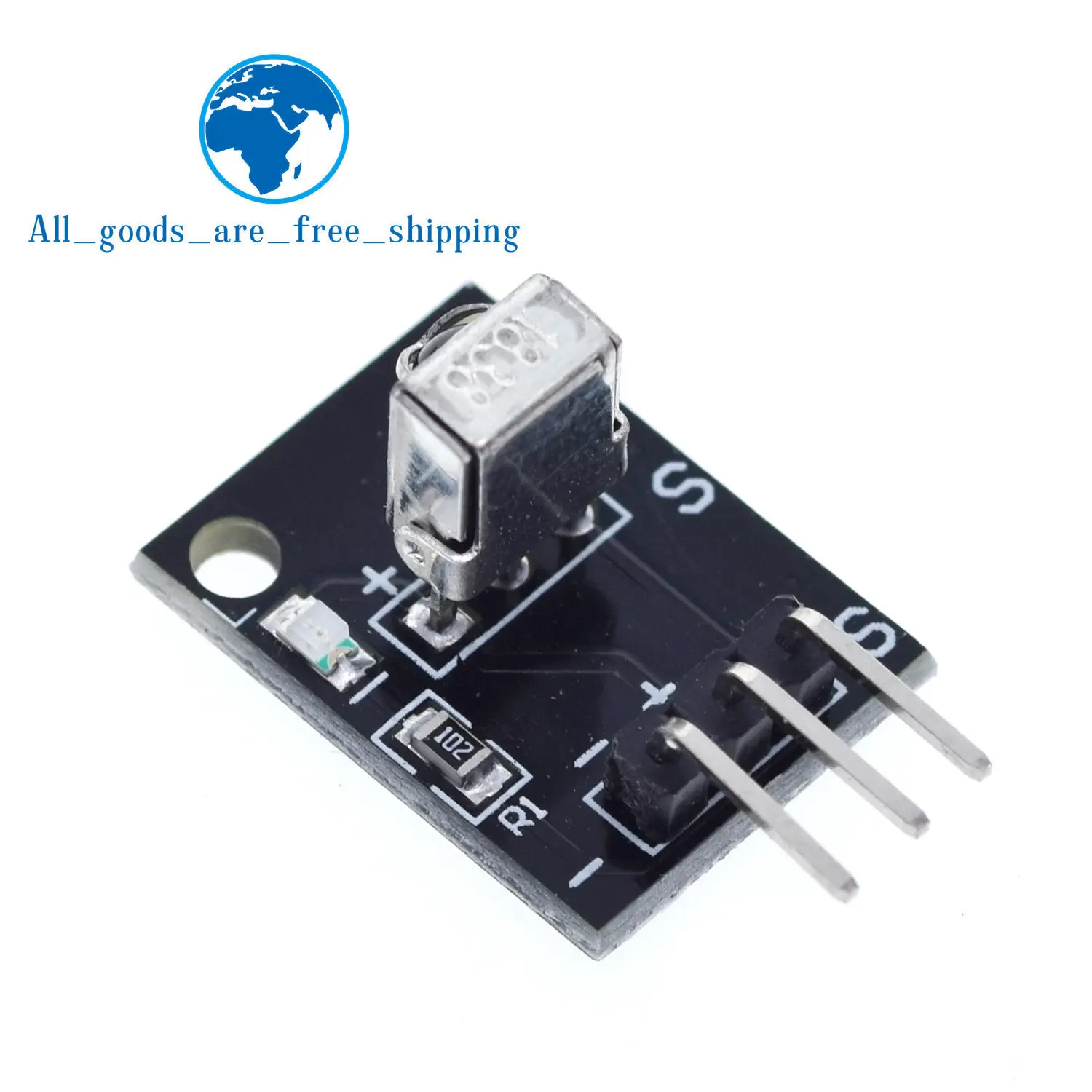

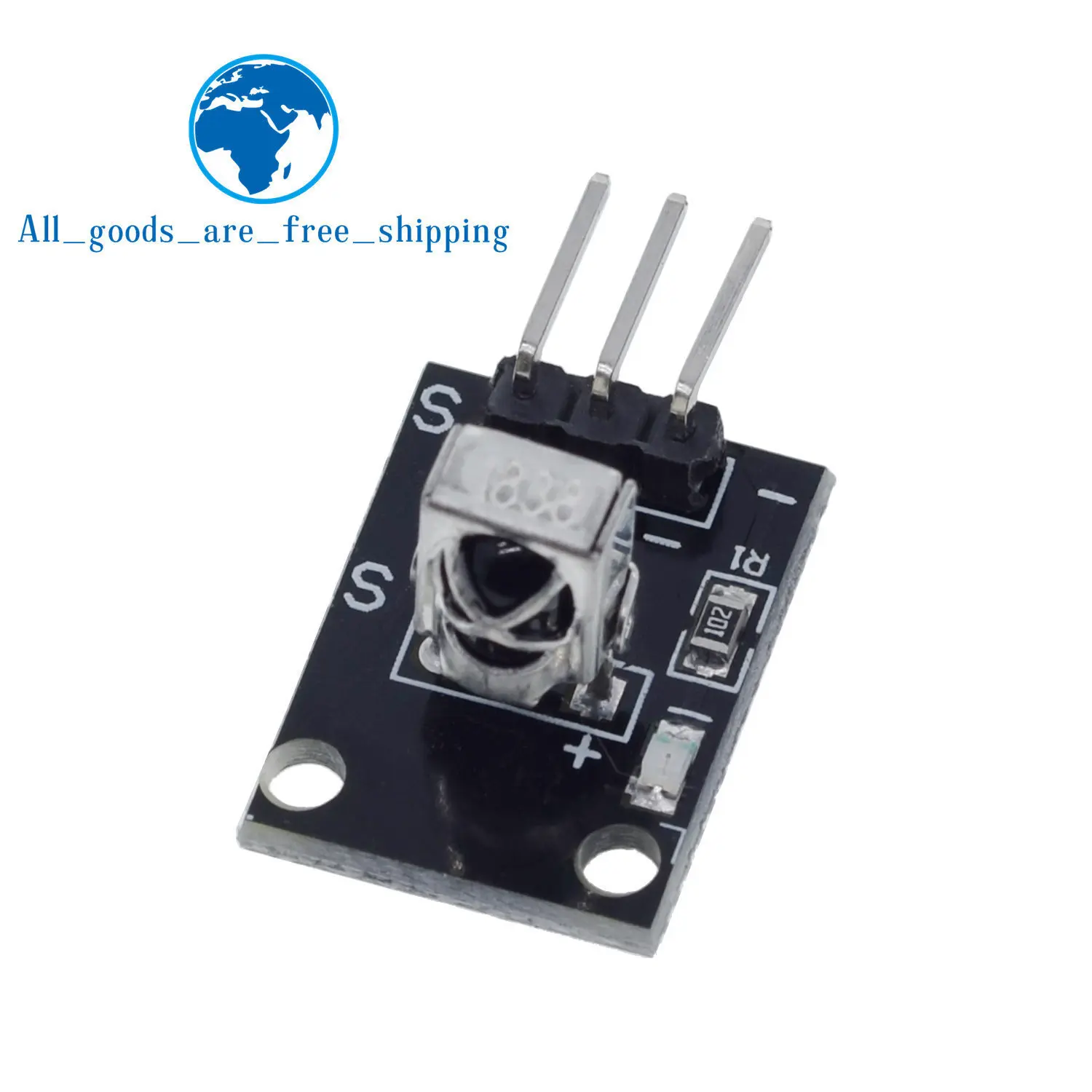

Портативный инфракрасный ИК беспроводной модуль дистанционного управления для

Горячая продажа Новый инфракрасный ИК беспроводной модуль дистанционного управления наборы для Arduino оптом

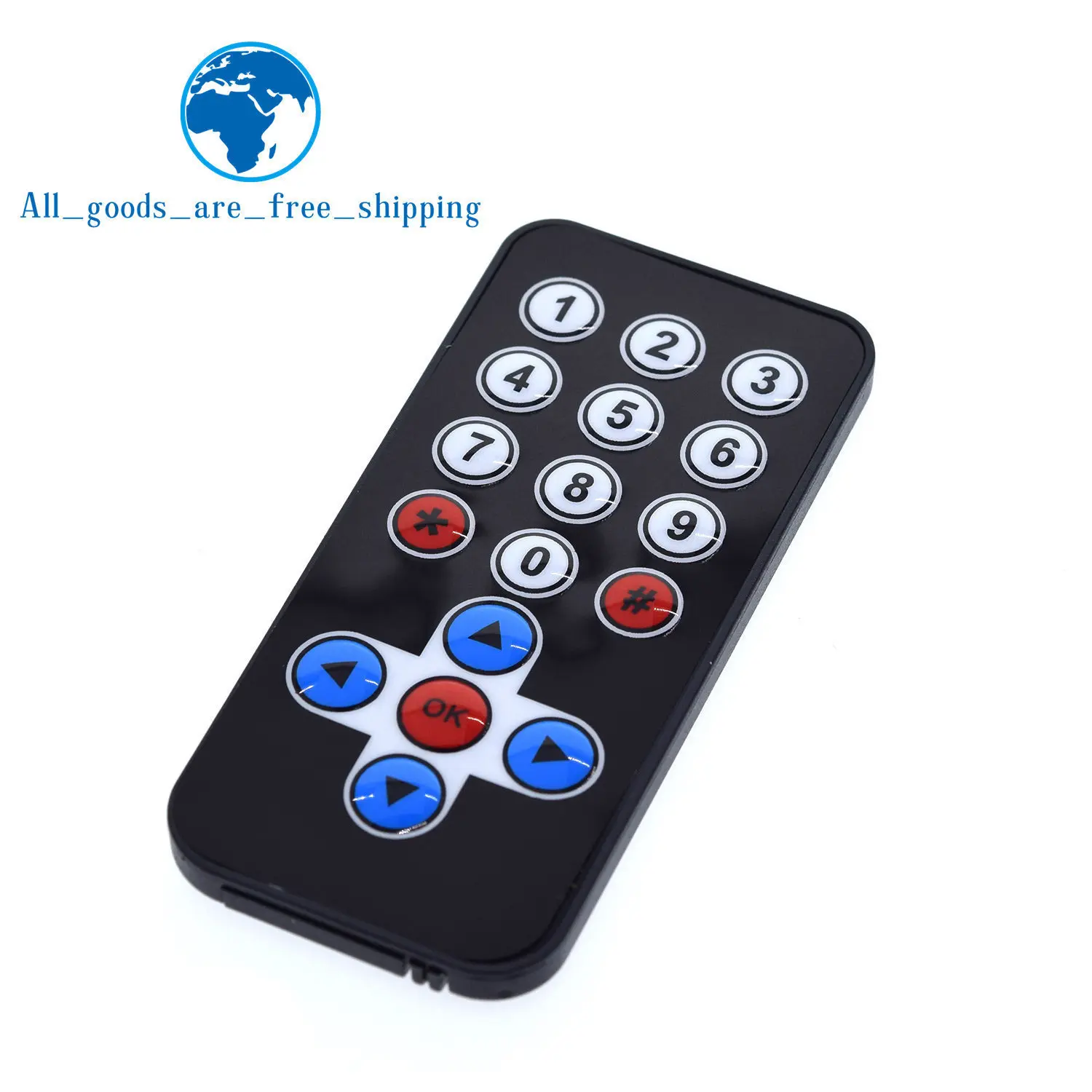

Пульт дистанционного управления не включает батарейки

Особенности:

•
•
•
• 1 Расстояние передачи: 8 м выше (конкретные и окружающие, чувствительность приемника и другие факторы)
•
•
•
• 2. Эффективный угол: 60 градусов
•
•
•
• 3 прилипания Материал: 0,125 mmPET, реальный срок эксплуатации 20000 раз.
•
•
•
• 4. Стабильное качество, экономичное
•
•
•
• 5 ток 3-5 мА, динамический ток 3-5 мА.
•
•
•

# Включая <IRremote.h>

Int RECV_PIN = 11;

IRrecv irrecv(RECV_PIN);

Результаты decode_results;

Настройка пустоты ()
{
Серийный. Старт (9600);
Irrecv. enableIRIn(); /Запуск приемника
}

Пустая петля () {
If (irrecv.de code (и результаты) {
Серия. println (результаты. Значение, HEX);
Irrecv. resume(); /получите следующее значение
  }
}

Шаг 1: Монтажная схема:

Для этого потребуется один Arduino. Я использовал UNO, но почти любой Arduino должен работать. Сначала Подключите инфракрасный приемник к комплекту. Есть 3 провода, PWR, GND и SIG, я использовал порт 11 для SIG. Примечание! Некоторые читатели сообщили, что их датчик имеет различную проводку, дважды проверьте его самостоятельно.

Шаг 2: загрузка ИК-библиотеки

Для того, чтобы изменить работу пульта и получить коды для каждой кнопки, нам нужно будет загрузить и установить следующую библиотека.

Http://github.com/shirriff/Arduino-IRremote

Извлеките файл из каталога библиотеки. E. g. ( C:\ Электроника \ arduino-1.0.5 \ библиотеки)
Примечание: я должен был изменить название библиотеки, потому что имя было слишком длинным, я просто переименовал его в IR.

Шаг 3: Добавьте библиотеки в эскиз

С помощью папки IR (или того, что вы назвали) в вашем каталоге библиотеки, мы можем импортировать его в новый эскиз.

Начните Новый эскиз и нажмите

Эскиз-> импортная библиотека->IR.

Шаг 4: вставьте код и скомпилируйте

Вставьте следующий код в новый эскиз. Затем проверьте его компиляцию.

# Включая <IRemote.h>

Int RECV_PIN = 11;

IRrecv irrecv(RECV_PIN);

Результаты decode_results;

Настройка пустоты ()

{

Серийный. Старт (9600);

Irrecv. enableIRIn(); /Запуск приемника

}

Пустая петля ()

{

If (код irrecv.de (и результаты)

    {

Серия. println (результаты. Значение, HEX);

Irrecv. resume(); /получите следующее значение

    }

}

Шаг 5: Откройте серийный монитор

Подключите Arduino к компьютеру с помощью usb-порта, а затем загрузите эскиз. Откройте серийный монитор, получите пульт дистанционного управления и нажмите кнопки. Некоторые шестигранные коды должны отображаться на последовательном мониторе.
Шаг 6: запись кодов кнопок

  Шаг 7: Работает на любом пульте дистанционного управления!
