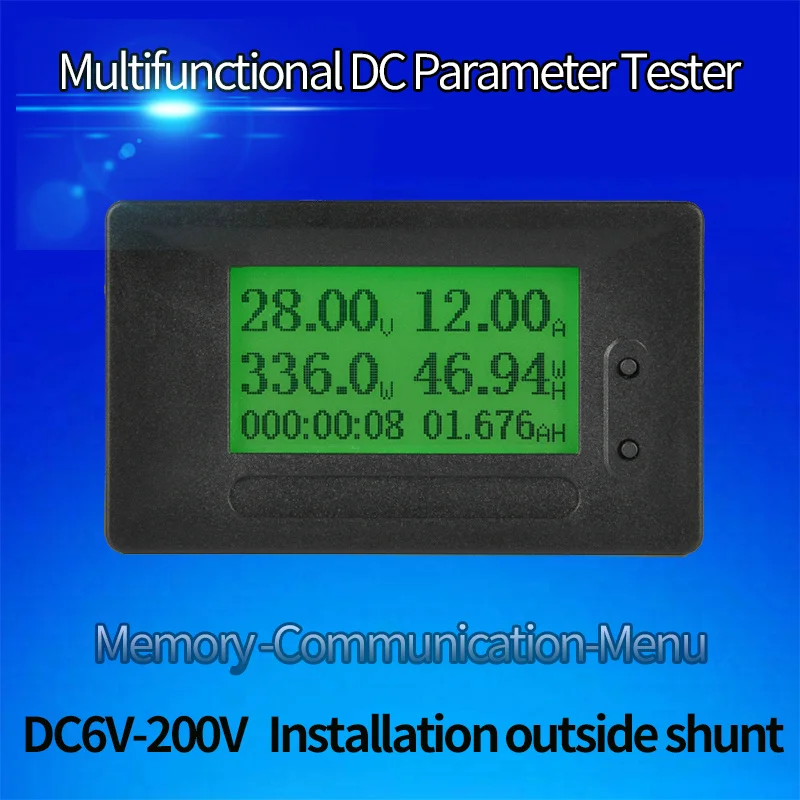

GC91 LCD DC6 200V 30A внешний Шунт DC Многофункциональный тестер напряжение тока Амперметр

GC91 LCD DC6 200V 30A внешний Шунт DC Многофункциональный тестер напряжение тока Амперметр

Последние обновления: предоставляем Онлайн программное обеспечение верхнего компьютера. Для получения подробной информации см. Веб-страницу

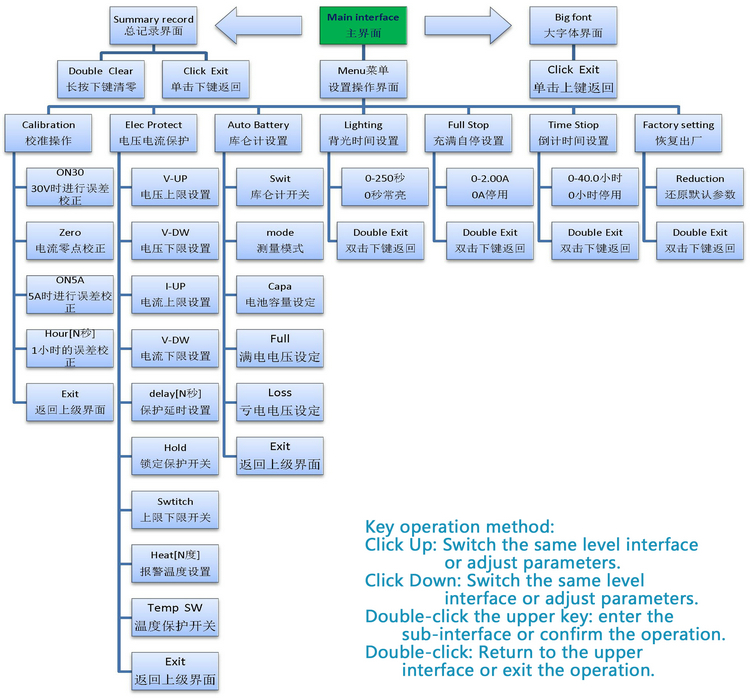

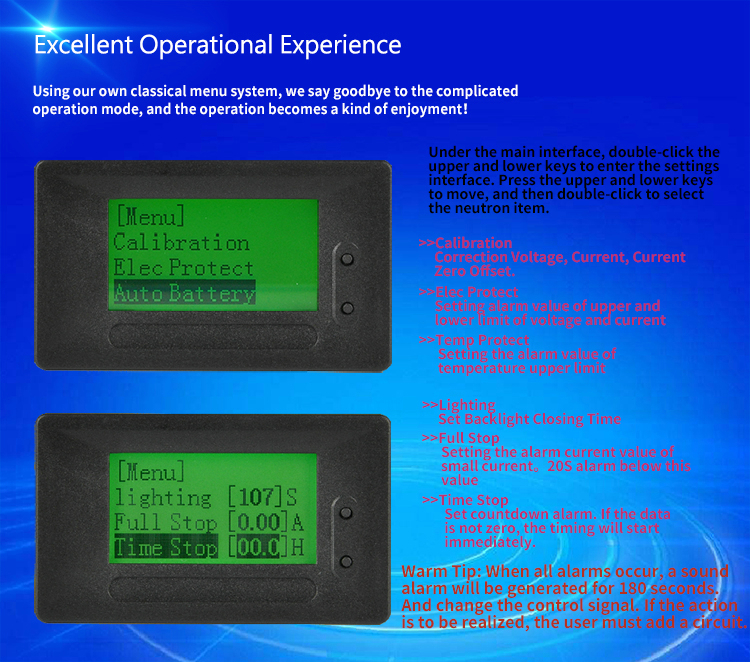

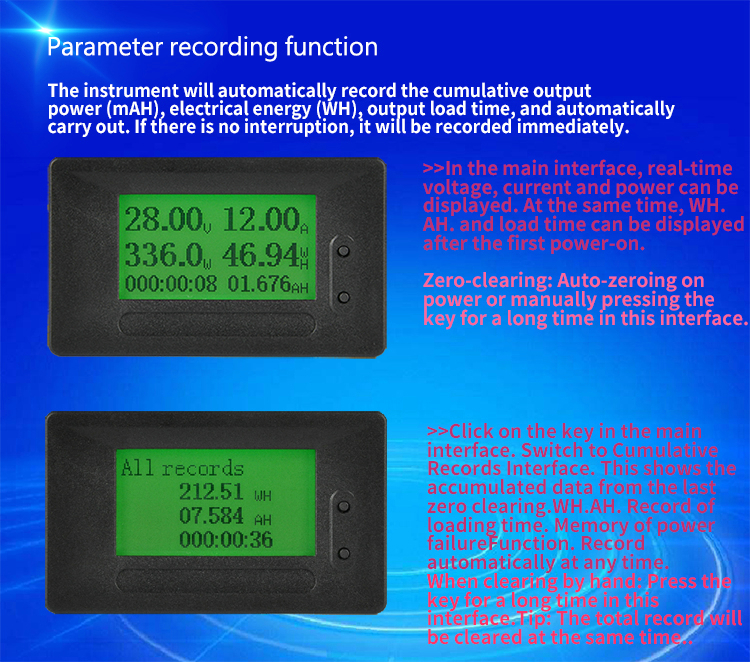

Инструкции по эксплуатации меню:

Протокол связи:

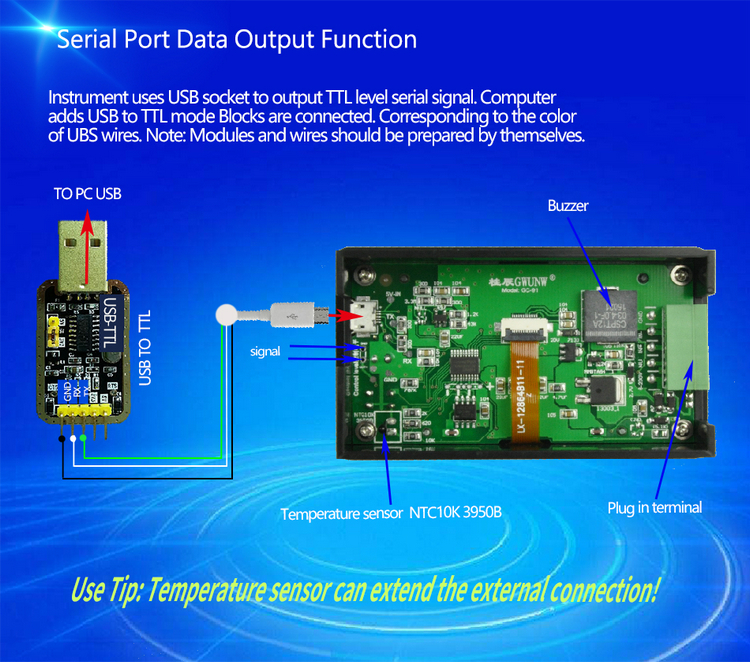

Формат связи прибора-это последовательный порт с TTL уровнем связи. Для того, чтобы использовать метод, интерфейс использует MICRO USB базу. Удобное подключение, пожалуйста, не думайте, что это может быть напрямую

USB связь с компьютерами! Например, с компьютерным общением требуется компьютерная сторона, чтобы подготовить USB-TTL конвертер, а затем подключить к счетчику.
Этот протокол предназначен только для профессиональных программистов, например, для достижения многоонлайн-совместимости другого оборудования. Обычным пользователям не нужно читать.

> Первый, режим вывода данных устройства.
Скорость передачи данных: 19200 контрольная цифра: Нет бит данных: 8 стоп бит: 1
Каждый выход выводит набор информации об устройстве, состоящий из 44 байт.
Практический пример: FE 00 00 00 FD E8 00 3F 48 00 10 11 48 00 01 2B 5A 00 00 00 04 00 00
04 9A 00 02 3C 5B 00 00 05 9B 00 00 0B 01 26 00
Порядок заказа: 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44
01 02: Исправлено как FEFE start sign группы данных
03 04: фиксируется как FEFE start sign группы данных
05: локальный Интернет-адрес по умолчанию 0.
06 07: значение напряжения высокого байта
08 09: значение напряжения низкая байтовая переменная формат неподписанный длинный Примечание: результат преобразования mV.
10 11: значение тока высокий байт
12 13: текущее значение с низким байтовым переменным форматом не подписано длинное Примечание: результат преобразования-mA.
14 15: значение мощности высокого байта
16 17: значение мощности с низким байтовым переменным форматом не подписано длинное Примечание: результат преобразования mW.
18 19: высокая мощность значение байта
20 21: значение мощности Низкий байт переменный формат неподписанный длинный Примечание: результат преобразования mWH.
22 23: высокая нагрузка времени байт
24 25: время загрузки низкий байтовый переменный формат не подписывается длинное Примечание: результат преобразования в считанные минуты.
26 27: высокая мощность байта
28 29: низкое значение мощности, переменный байт, неподписанный формат, длинное Примечание: результат преобразования-мА · ч.
30 31: кумулятивное значение мощности высокого байта
32 33: значение кумулятивной мощности с низким байтовым переменным форматом не подписано. Примечание: результат преобразования-mWH.
34 35: кумулятивное значение мощности высокого байта
36 37: кумулятивное значение мощности с низким байтовым переменным форматом без подписи Примечание: результат преобразования-мА · ч.
38 39: накопленная высокая нагрузка
40 41: накопительное время нагрузки низкий байтовый переменный формат для неподписанного длинного Примечание: результат преобразования в считанные минуты
42 43: формат переменной температуры-int Примечание: результат преобразования составляет 0,1 градуса.
44: текущее состояние выходного уровня 0-низкий уровень 1-высокий уровень.
Объясните:
Инструмент каждый раз выводит набор информации. Он может фильтровать и выбирать полезную информацию в соответствии с потребностями.
> Два. Как оформить инструкции по оборудованию
Все инструкции начинаются с отметок 7733.
1. Извлеките мощность тока, время нагрузки и ватт-час к оборудованию.
Практический пример: 77 33 C0 02
Номер соответствия: 01 02 03 04
01 02: идентификационный заголовок 03: адрес устройства + 0xC0 04: эта запись нулевого кода инструкции
2. Доставка нулевого очищения совокупной емкости, времени несущей нагрузки, ватт-часов к оборудованию:
Практический пример: 77 33 C0 03
Номер соответствия: 01 02 03 04
01 02: идентификационный заголовок 03: адрес устройства + 0xC0 04: накопительная запись нулевого кода инструкции по очистке
3. Чтобы выдать инструкции устройству для изменения режима вывода данных:
Практический пример: 77 33 C0 41
Номер соответствия: 01 02 03 04
01 02: идентификационный заголовок 03: адрес устройства + 0xC0 04: код инструкции [40-Стоп выход 41-вывод набора данных 42-запуск непрерывных выходных данных] исходящий по умолчанию 40
4. Инструкции по исправлению адреса оборудования:
Практический пример: 77 33 C0 81
Номер соответствия: 01 02 03 04
01 02: идентификационный заголовок 03: адрес устройства + 0xC0 04: код инструкции [новый адрес = 0x81-0x80] диапазон адресов 0x00-0x7f всего 128 так код инструкции диапазон 0x80-0xff
5. Чтобы оформить обязательные инструкции к оборудованию:
Практический пример: 77 33 8A
Номер соответствия: 01 02 03
01 02: идентификационный заголовок 03: код инструкции [8a-безусловный стоп-выход 8b-безусловный одиночный выходной набор данных
Эта команда игнорирует адрес устройства и может использоваться для просмотра адреса устройства, когда забыто, что адрес устройства не может управляться.

Вложение: все данные 16 шестигранные, только для удобства объяснения, нет места в фактических данных.

Скачать адрес верхнего компьютерного программного обеспечения: //1drv.ms/u/s!Al52-7oIl_yJhlBfxCg9TPNbMRMX?e=NMKCmg
