Электронная схемная логическая плата 5 шт. универсальная 10-42-дюймовая

Электронная схемная логическая плата 5 шт. универсальная 10-42-дюймовая

• Принадлежности DIY: Электрические
• Is_customized: Да
• Подходящая толпа: Профессиональный обслуживающий персонал

Покупатели, пожалуйста, обратите внимание: Логическая плата для профессионального технического персонала, чтобы купить, мы несем ответственность только за продажи, не поддерживает технические проблемы! Но я обещаю, что наше качество абсолютно лучшее!

Www.aliexpress.com/store/1245976

Советы:

Перед тем как снимать этот товар, пожалуйста, внимательно прочитайте следующие элементы:

1.Вам нужно иметь некоторые базовые знания физики электронного электрика, знакомы с различными электронными компонентами или, вероятно, понять принцип работы, характеристики, указать символы.

2.Потребность в основных компонентах архитектурных ЖК-мониторов, ЖК-телевизоров и других продуктов имеет более четкое понимание(Если продукт обычно сделан из нескольких частей, где находится блок питания, где находится панель управления, где находится).

3.Владелец магазина обслуживает наших клиентов, но также не может ответить, например, что такое плата драйвера с подсветкой? Какая мощность? Положительных и отрицательных, и так основы того, как связаны. Так что, если вы заметите теплоту размытия подобных проблем, прежде чем делать осторожно!

Выше три, пожалуйста, внимательно прочитайте, если вы сфотографировали мой магазин Описание продукта у вас есть значительные возможности, может решить подавляющее большинство профессиональных проблем самостоятельно. И заявление о приемке продукта не относится к ресторану, не может ответить на вопрос.

4.Обычный электронный код знака с подсветкой:

VCC:Положительное напряжение питания, напряжение источника питания (напряжение обычно12 ВИли24 В)

B. Вкл/выкл, ВКЛ, Ен, ON_BLПодождите:Ножной переключатель, ножной переключатель сигнала (напряжение обычно в диапазоне2,5 V-5VМежду)

C. PWM, PDIM, VDAJ, BL-PWMПодождите:Сказал, что регулировка яркости регулируется ногами или босиком. (Переключение имеют два режима, один находится в цифровом режиме-ШИМ (регулятор напряжения сигнала, как правило, 3,3 V), аналоговый Диммируемый-постоянный ток (сигнал напряжения 0-3,3 В/0-5 В)

ШИМНазываемая модуляция ширины импульса, которая генерирует прямоугольный сигнал прямоугольной волны, частота обычно200 Гц-2 кГц,Амплитуда напряжения обычно3,3 V,PDIMАнглийский коротковолновый,ТусклыйТёмное время суток о смысле значения слов или \ "яркость. \" Аналоговое затемнение по напряжению постоянного тока Обычно предоставляется непосредственно для регулировки стопы0V-5VОПостоянный токНапряжение для контроля яркости.)

GND:Наземный (отрицательный)

Светодиод +:Светоизлучающий диод (Светодиодная лента) положительный

Светодиод-:Светильник-излучающий диод (светодиодный) отрицательный

Выше плата с символом содержит подсветку ЖК-панели, наиболее часто используемый код, соединение просто следуйте коду, соответствующий соответствующим подключенным на неправильно.

Часто задаваемые вопросы перед покупкой:

Одна проблема: размер телевизора, который не может заменить драйвер постоянного тока?

A: независимо от того, до тех пор, пока огни в рабочее напряжение составляет менее 80V много ЖК-телевизор, этот продукт может быть с подсветкой. Примечание: это означает, что он горит, это не означает, что это подходит. Если вам нужен точный ответ, это лучший способ предоставить параметры панели задний светильник (светильник-бар рабочее напряжение, номинальный ток и т. д.), если они могут предоставить точные данные, мы можем сделать «персональный заказ», как услуги.

Тогда снова, если это не может быть определена, сколько световая полоса Напряжение Вольт, то как это сделать? В это время существует очень простой способ найти машину выше платы драйвера постоянного тока, чтобы увидеть, если это Выходная фильтрация напряжения электролитического конденсатора, сколько вольт? Если напряжение составляет 100 в, и он показывает, что его светильник не превышает 80 в, этот продукт заключается в том, что я могу точка вверх, решительно захватывается на линии.

Зная ситуацию после напряжения, можно указать на проблему, которая требует внимания на токе. Размер светодиодных ламп, кристаллических ячеек определяет Номинальный ток, который он нуждается, но по разным причинам будет выбран модульный завод, все виды различных спецификаций ламповых бусин привели к различному номинальному току. Для того, чтобы решить эту проблему в том случае, если мы настоятельно рекомендуем 26-дюймовый модели для того, чтобы использовать наши стандартные параметры: постоянный ток 480mA, если это 24 дюйма или меньше положить в настоящее время уменьшается до половины, или 240 мА, Здесь у нас, чтобы объяснить в реальность проблемы: 480MA не означает, что она подходит для 26-дюймовым экраном, А как насчет стоимости отдельных для чехол не может определить точные параметры. Этот ток в основном правильный, но иногда было яркое и так много пользователей, основываясь на отзывы до передачи данных, на этот раз самый простой способ-это через затемняющий контакт для решения, затем поднятая босиком после Vadj яркость может быть затемнена.

Ниже приведены особенности ребенка:

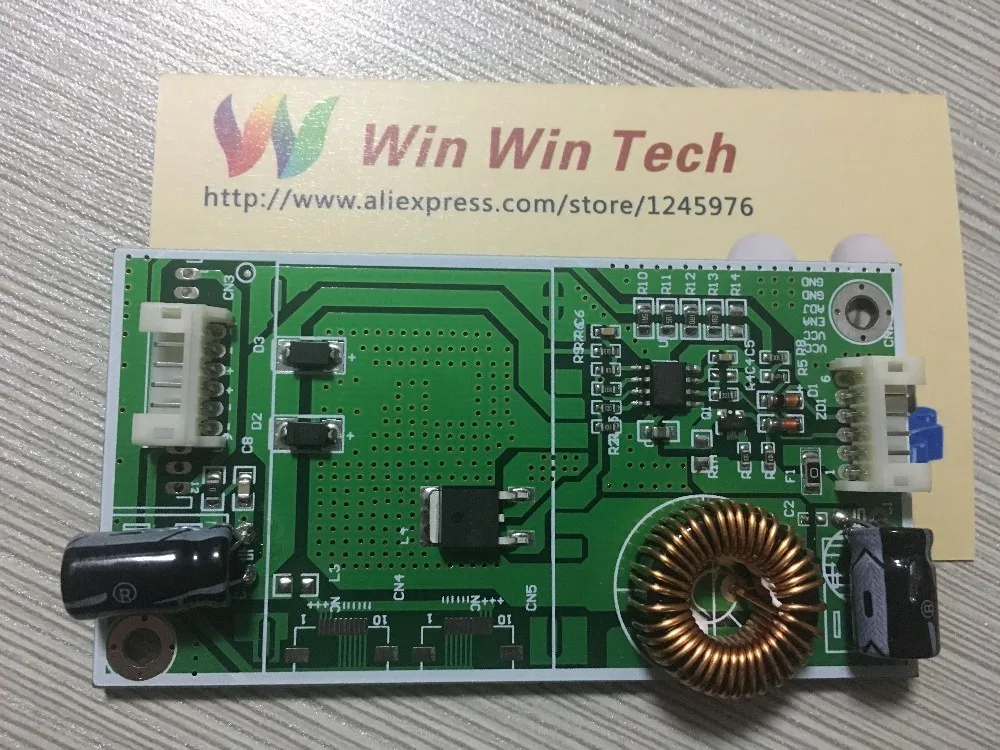

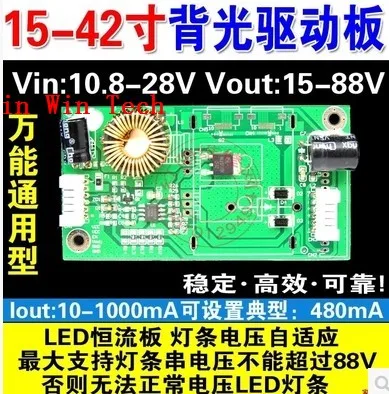

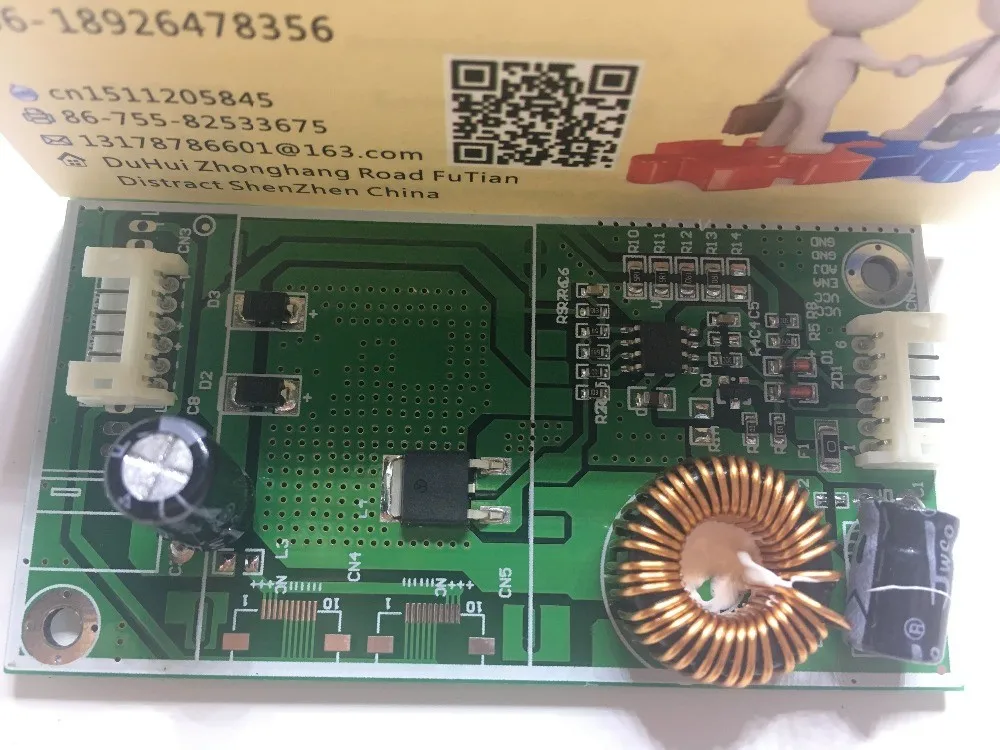

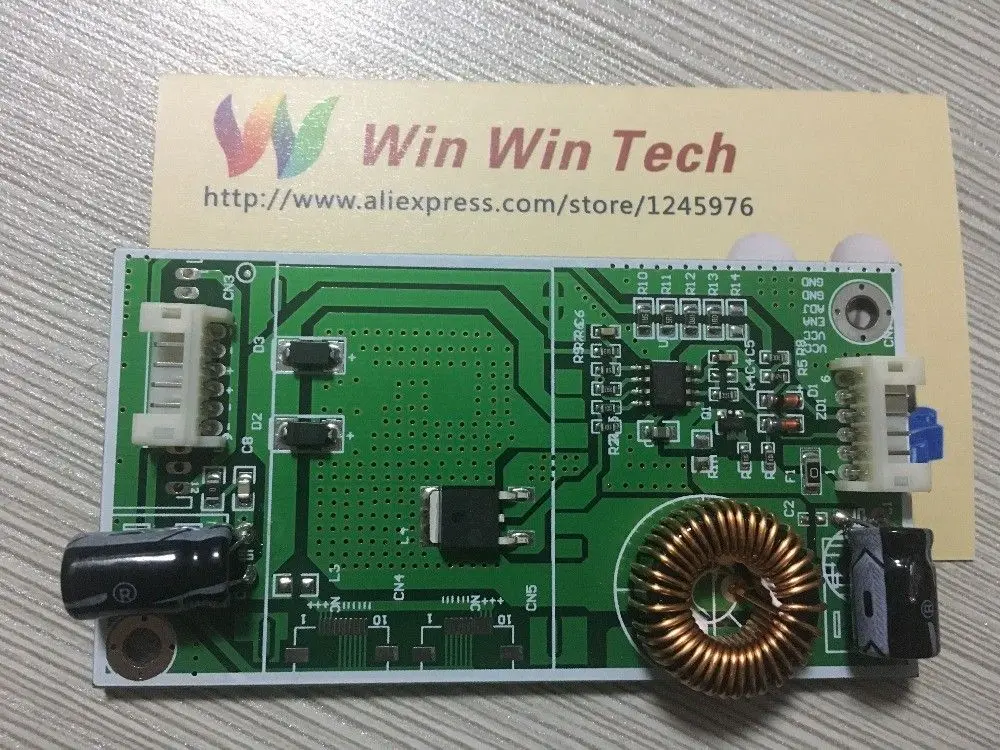

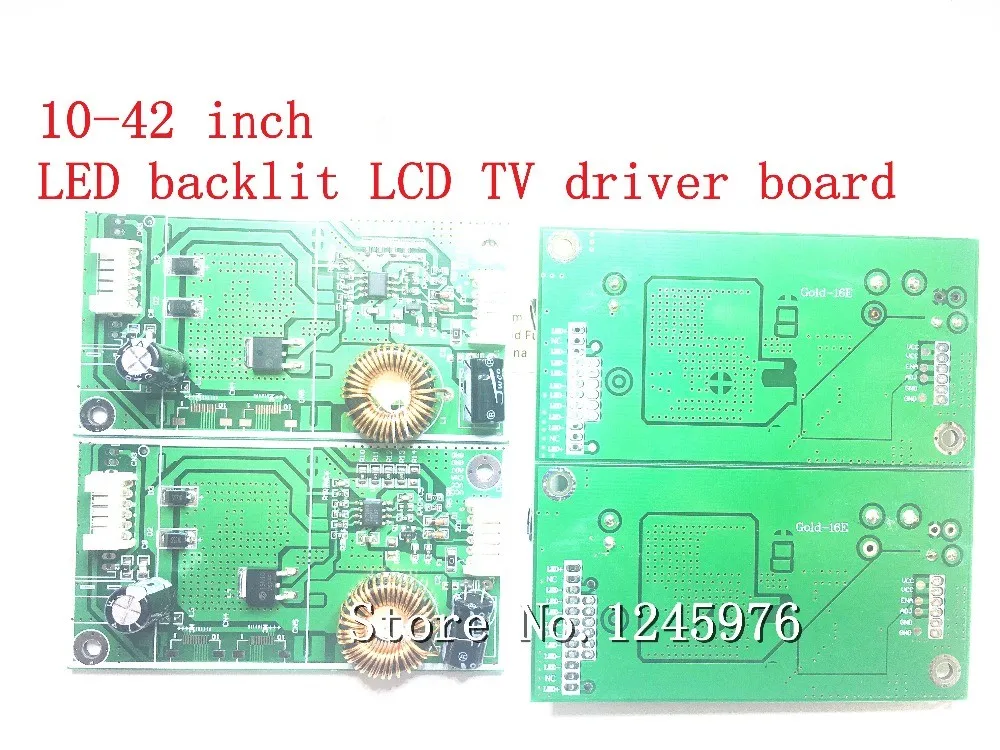

Использование: 10-42 \ "LED TV подсветка boost board.

Характеристики продукта: Тайвань импортируется для производства, BOOST структура, эффективность преобразования более 92%, устройство с низкой температурой,Стабильность продукта,Он имеет более длительный срок службы, PCB маленький, ультратонкий дизайнДля удовлетворения самых требовательных требований светильник, Погрешность прецизионного контроля тока в пределах 5%, Гибкая регулировка текущей конструкции может легко соответствовать различным производителям, моделям экранов. Разработан для удовлетворения требований EMC, через сертификацию CE. Высокая надежность, гарантия на один год! Вы можете использовать блок питания 12 В, снижая стоимость системы!

Этот продукт является платой постоянного тока, работа фокусируется на постоянном токе, напряжение автоматически адаптируется, в зависимости от подсветки автоматически регулирует напряжение светового шнура, например,:Модуль подсветки4.И20Напряжение шнура регулируется на собственный3,2 в *20Веревка=64VО,Предположим, что каждая строкаСветодиодныйТок60 мАТогда вам просто нужно установить ток240маЭкран может быть освещен.

Kool материал с использованием магнитной индуктивностиОбмоткаБолее высокий температурный коэффициент, более высокая магнитная насыщенность и более высокая стабильность.Потому чтоСистемаВысокая эффективность преобразования, поэтому устройствоЖарОченьНизкий,Контроль температуры25О(Примечание: температура= Температура поверхности устройства-температура окружающей среды)Когда25Температура поверхности элемента окружающей среды50(Условия работы: вход24 ВВыход64.V480MA.)

Предельные параметры:

В тех случаях, когда до 24V вход: Vout = 75V Iout = 720mA или не позднее, чем за 60 Вт

Когда до 12 В вход: Vout = 75 в Iout = 400 мА или максимум 30 Вт

Предельный параметр относится к продуктам, крупнейшим в емкости процесса приложения, ниже, чем при фактическом использовании, пожалуйста, Ограничьте параметры, чтобы обеспечить надежность продукта.

Вопросы по установке

Одна проблема: установлен светильник?

1. Верификация полярности кабеля верна?СветодиодПоложительные и отрицательные правильно.

2. Измерьте напряжение питания, посмотрите, нет ли напряжения на пластине, измерение около состояния под машиной включеноСветодиодный +Нет увеличения, как правило,VCCВысокое напряжение.

3. Если вы не измеряете наддувНаНоги без напряжения, напряжение должно быть нормальным3,3 VВокруг.

4. Если вышеуказанные условия являются нормальными, то повторно Измерьте мощность в случае выключенияСветодиодный-ПравильныйGNDМежду значением резистора серии, нормальное должно быть меньше сопротивления,2.Ом или меньше.

После нескольких шагов, чтобы проверить все остальное, только нормально, может бытьСветодиодПроблема освещения.

Вторая проблема: машина яркая, но достаточно яркая?

Во-первых, с помощью пульта дистанционного управления, когда яркость, чтобы увидеть эффект яркого, если все еще не достаточно яркий, а затем измеритьPDIMНоги, если напряжение путем регулировки было последовательно выше4 вНам нужны другие способы изменения низкого напряжения, направьте ноги птицы на свободную пробу, если яркость может удовлетворить требования, можно изменить режим низкого напряжения.

Если вам все еще нужно увеличить яркость, это не достаточно, чтобы ноги путь, отключив другие способы яркости.

• Тип блока: Лот (5 шт./лот)
• Посылка: 0,3 кг (0.66lb.)
• Посылка: 10 см x 8 см x 5 см (3,94 дюйма x 3,15 дюйма x 1,97 дюйма)
