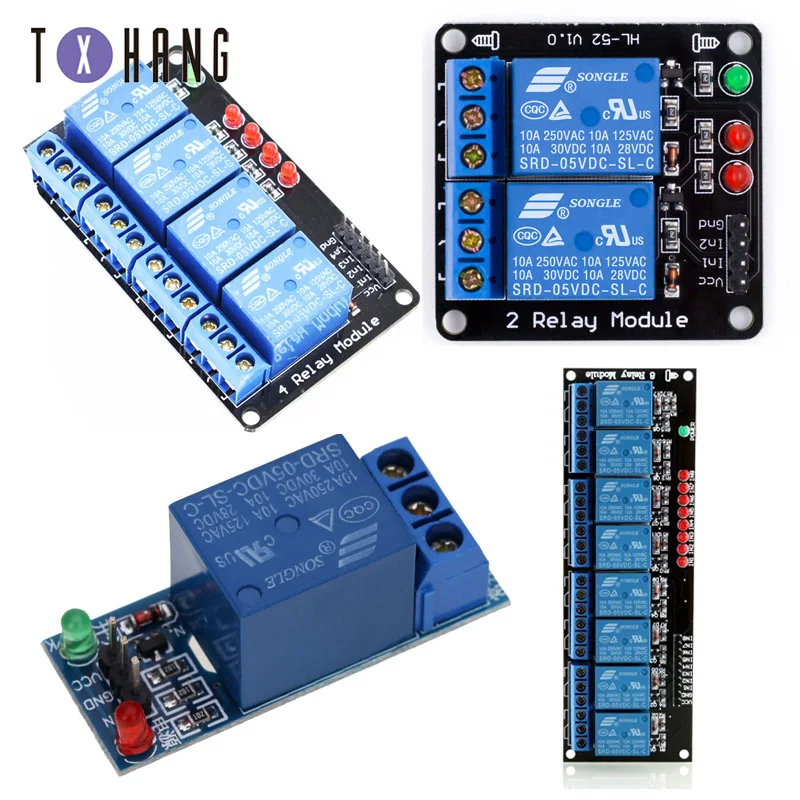

1/2/4/8 канальный релейный модуль с соединением на светильник 5 В для Arduino diy

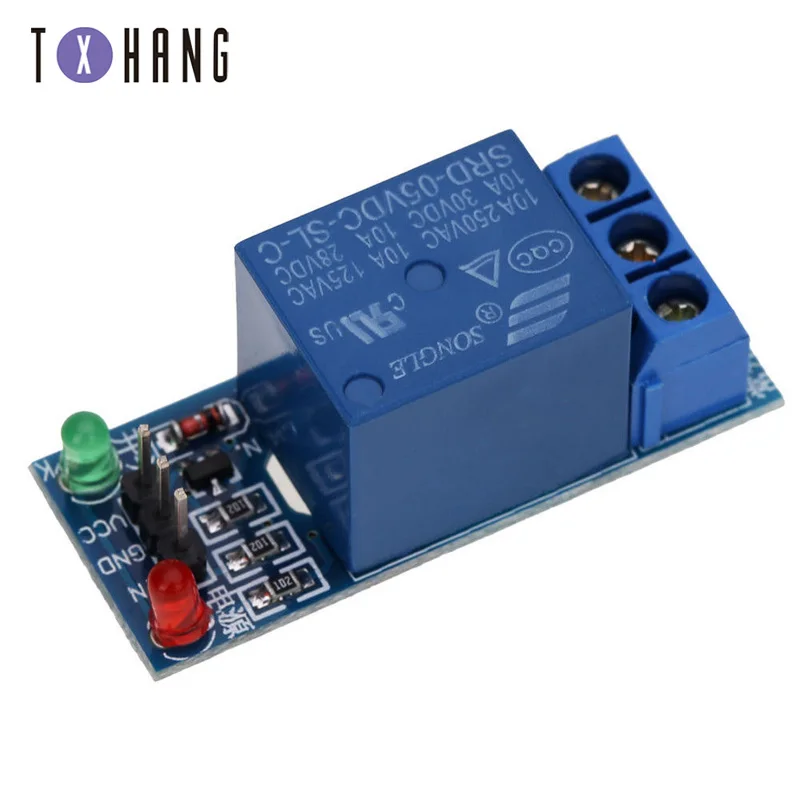

5 в 1 канал
Спецификация:
5 в 1-канальная релейная интерфейсная плата, и каждому нужен 15-20mA ток драйвера
Оснащен реле высокого тока, AC250V 10A ; DC30V 10A
Стандартный интерфейс, который может управляться непосредственно микроконтроллером, например для Arduino , 8051, AVR, PIC, DSP, ARM и так далее
Контактная независимая проводка, безопасная и надежная
С винтовыми отверстиями для легкой установки

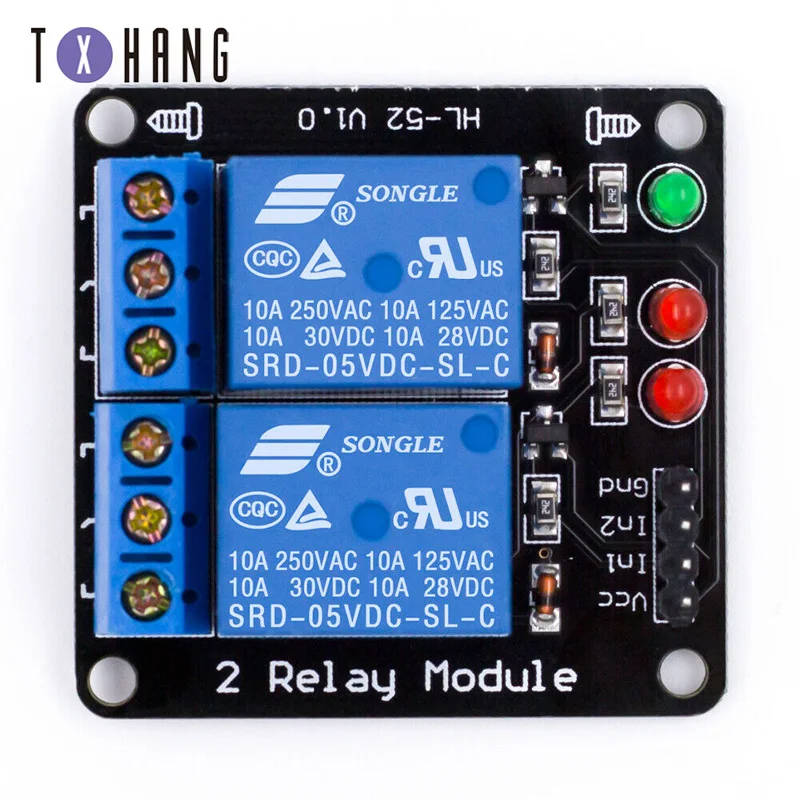

5 в 2 канала
Описание:
Технические параметры:
Версия напряжения: 5 В
Статический ток: 4 мА
Рабочий ток: 135ма
Напряжение срабатывания: 0-2 в
Ток триггера: 2 мА
Входная секция:
VCC: положительный источник питания (от реле напряжения питания)
GND: источник питания отрицательный
В1: 1 релейный модуль сигналов триггерного терминала
IN2: 2-канальный релейный модуль сигналов триггерного терминала
Выходная секция (релейный выход):
A, NO1: после того, как реле обычно открывает интерфейс и реле перед плавающим, коротко поглощается и COM1
B, COM1: 1 общий интерфейс реле
C, NC1: 1-полосный нормально закрытый релейный интерфейс и реле COM1 замыкается до и после пуста
D, NO2: 2-полосный нормально открытый релейный интерфейс и реле перед плавающим, вытяните короткий и COM2
E, COM2: 2-стороннее реле общего интерфейса
F, NC2: 2-полосный нормально закрытый релейный интерфейс и реле до и COM2 короткий, пущенный пост

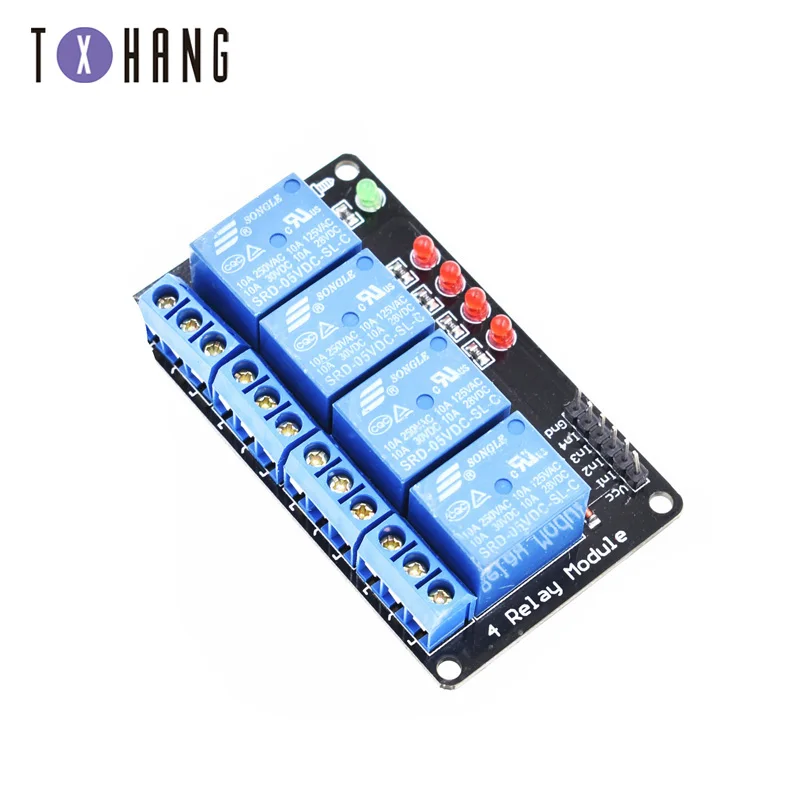

5 в 4 канала
Описание:
1. Максимальная нагрузка на нормально открытый контакт: AC 250V/10A, DC 30V/10A.
2. Ток триггера 5 мА;
3. Индикатор питания Светильник (зеленый), релейный индикатор состояния светильник (красный);
4. Размер модуля: 72x45x18.5мм.
Характеристики интерфейса модуля:
1. VCC: блок питания постоянного тока с положительным полюсом
2. GND: постоянный ток питания отрицательный полюс
3. В1 ~ IN4: релейный сигнальный пусковой штифт
Релейный выход:
1. Нормально закрытый штырь (NC1 ~ NC4) : Нормально закрытый штырь реле
2. Общий штифт (COM1 ~ COM4) : релейный общий штифт
3. Нормально открытый штырь (NO1 ~ NO4) : нормально открытый штырь реле

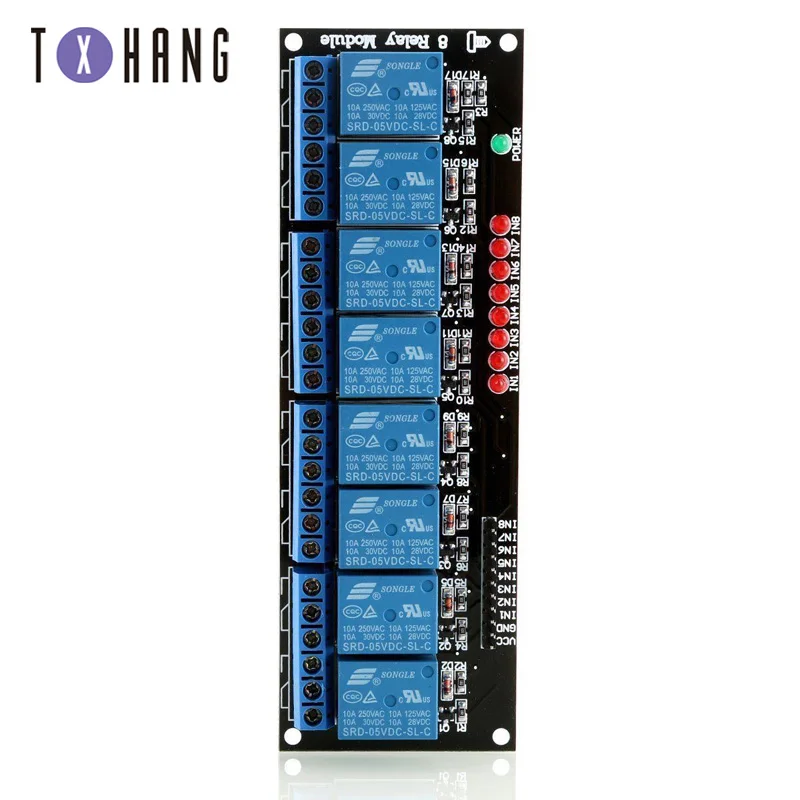

5 в 8 каналов
Описание
100% новый и высокое качество.
Модуль управления реле максимальное напряжение переменного тока 250 В, максимальный ток переменного тока 10 А, максимальное напряжение постоянного тока 30 в, максимальный ток постоянного тока 10 А
8550 транзисторный привод, способность привода
Рабочее напряжение 5 В, ВКС контактный 5 в вход
Фиксированные болтовые отверстия для легкой установки
Есть светодиодный индикатор состояния реле
Интерфейс управления реле одним чипом IO
Низкий уровень всасывания близко, высокий уровень выпуска
Простота в использовании, простая 3-строчная структура
Светодиодный индикатор питания (зеленый), 8 релейный индикатор состояния светодиодный (красный)
Выходной канал: 8
Рабочее напряжение: 5 В постоянного тока
Реле напряжения нагрузки: AC 125V/250V 10A; DC 28V/30V 10A
Размер: 4,4 см x 13,8 см-1,7 дюйма x 5,4 дюйма
Инструкции по использованию:
1. VCC внешний 5V
2. GND внешний
3. 1N1-1N8 интерфейс управления реле, подключенный к порту IO микроконтроллера (активный низкий)
