Зарубежный оригинальный X5 HUD Дисплей на голову автомобильный Стайлинг

Новый оригинальный X5 HUD Дисплей с головкой автомобильный Автомобильный HUD Дисплей с головкой автомобильный Стайлинг скоростная сигнализация OBD II Дисплей с головкой OBD2 интерфейс

Описание:

Этот продукт предназначен для безопасности водителей, особенно в высокоскоростном вождении ночью, HUD может держать водителя в глаза на дороге и может уменьшить автомобильную аварию. HUD может проецировать важную информацию (например, скорость) на лобовое стекло, это может помочь неопытному новичку контролировать свою скорость и избежать нарушения скорости в скоростной дороге. Что еще более важно, это позволяет водителю мгновенно считывать номер в большом видении и всегда заставлять водителей следить за дорогой в ясном уме. Наш HUD может отображать много полезной информации и позволяет вам испытать скорость, а также обеспечить безопасность вождения и удовольствие от вождения. Наш HUD использует новейшие стабильные интегральные схемы, все индексы соответствуют стандартам. И наш HUD имеет уникальную и элегантную форму, гладкие линии, тонкий корпус.

Особенности:

1. Автоматическая адаптация моделей автомобилей и может применяться для автомобилей в соответствии с OBD II или EUOBD (встроенная автоматическая диагностическая система). Подключи и работай.

2. 3 "экран и дисплей высокой четкости делают экран более насыщенным и легким для чтения.

3. Использование нанотехнологий для устранения нежелательных отражений и может сделать отображение информации более точным.

4. Отображение богатого содержания: скорость, скорость двигателя, температура воды, напряжение батареи, Сигнализация низкого напряжения, сигнализация высокой температуры, сигнализация скорости, свободное переключение между километром и милей, свободное переключение между ° и °.

5. Автоматическое включение и выключение с запуском и выключением транспортного средства, эффективная защита автомобильного аккумулятора; Сохраняя режим ручного переключения, и более легко управлять HUD.

6. Автоматический и ручной режим регулировки яркости, вождение без бликов.

Характеристики:

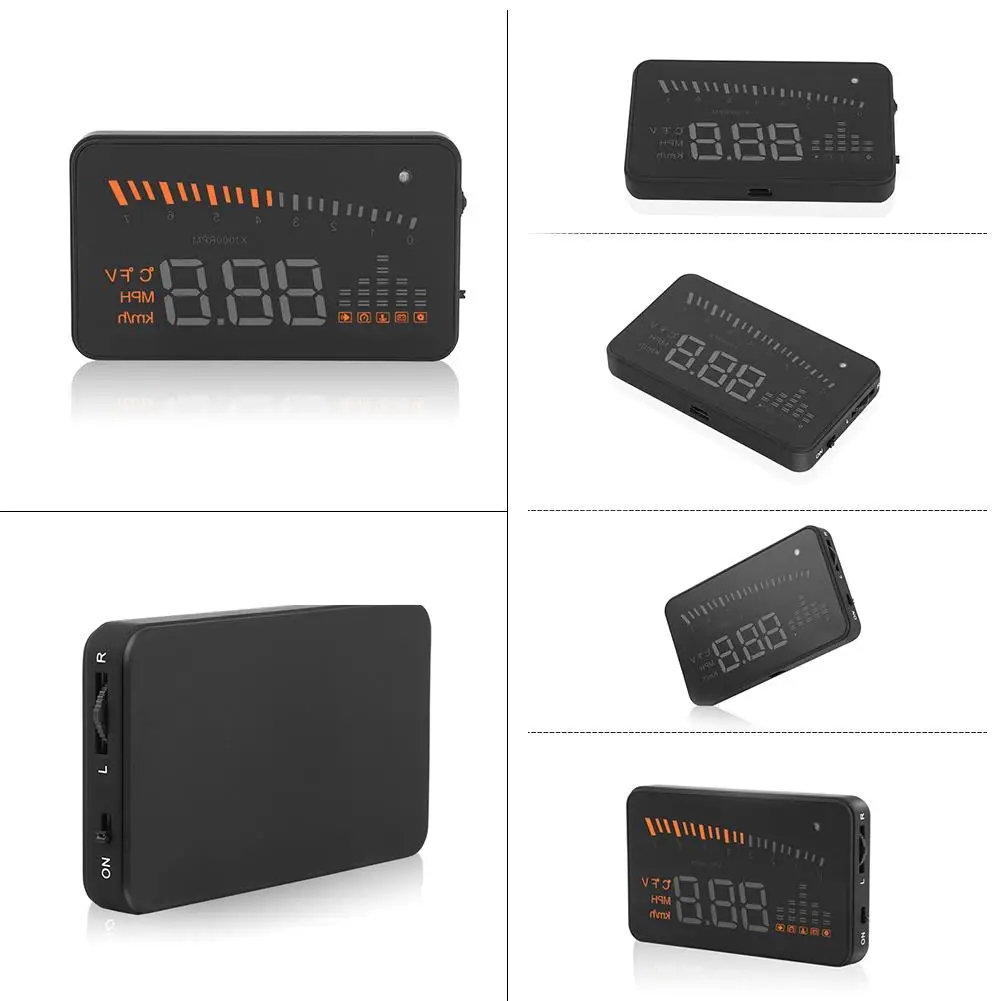

HUD Функция кнопки

1. Интерфейс OBDII, чтобы связаться с интерфейсом OBD транспортного средства.

2. Кнопка для включения и выключения питания.

3. Волновая кнопка: кнопка вверх (поворот кнопки вверх),OK кнопка (нажатие кнопки вертикально), кнопка вниз (поворот кнопки в сторону вниз).

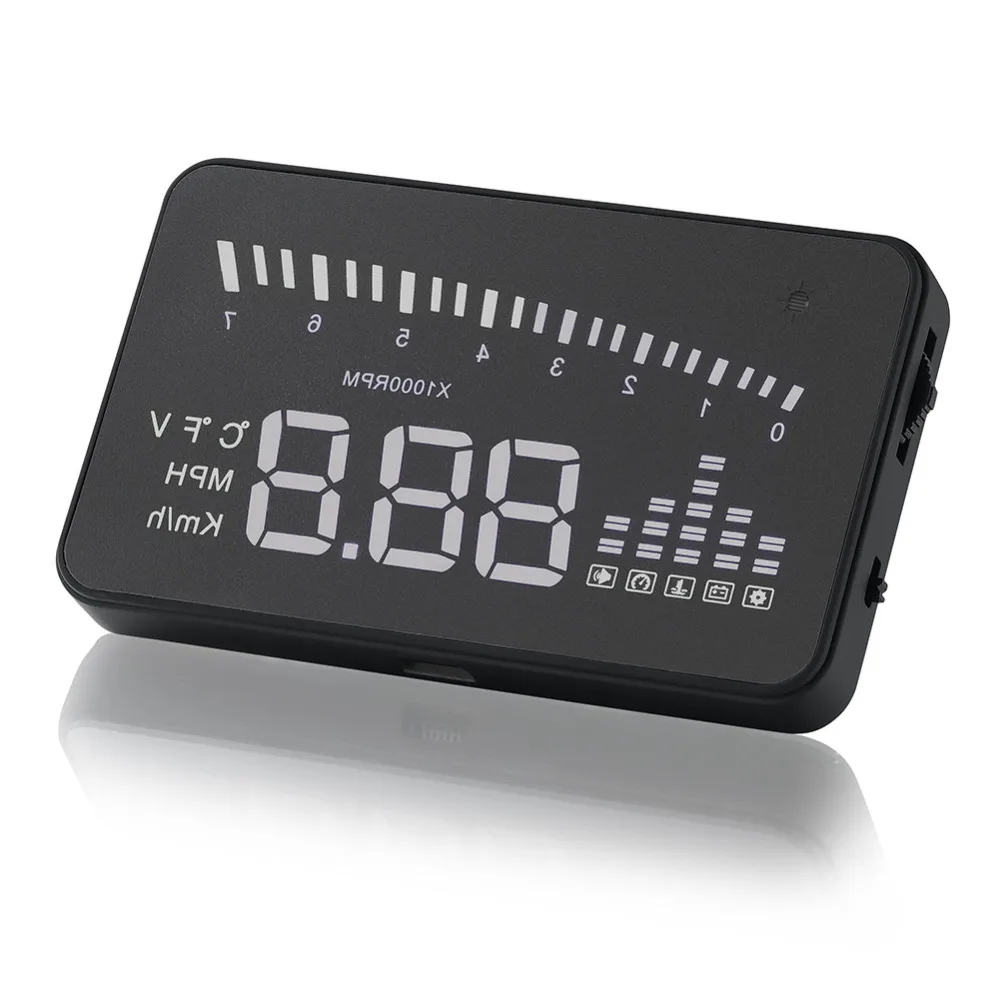

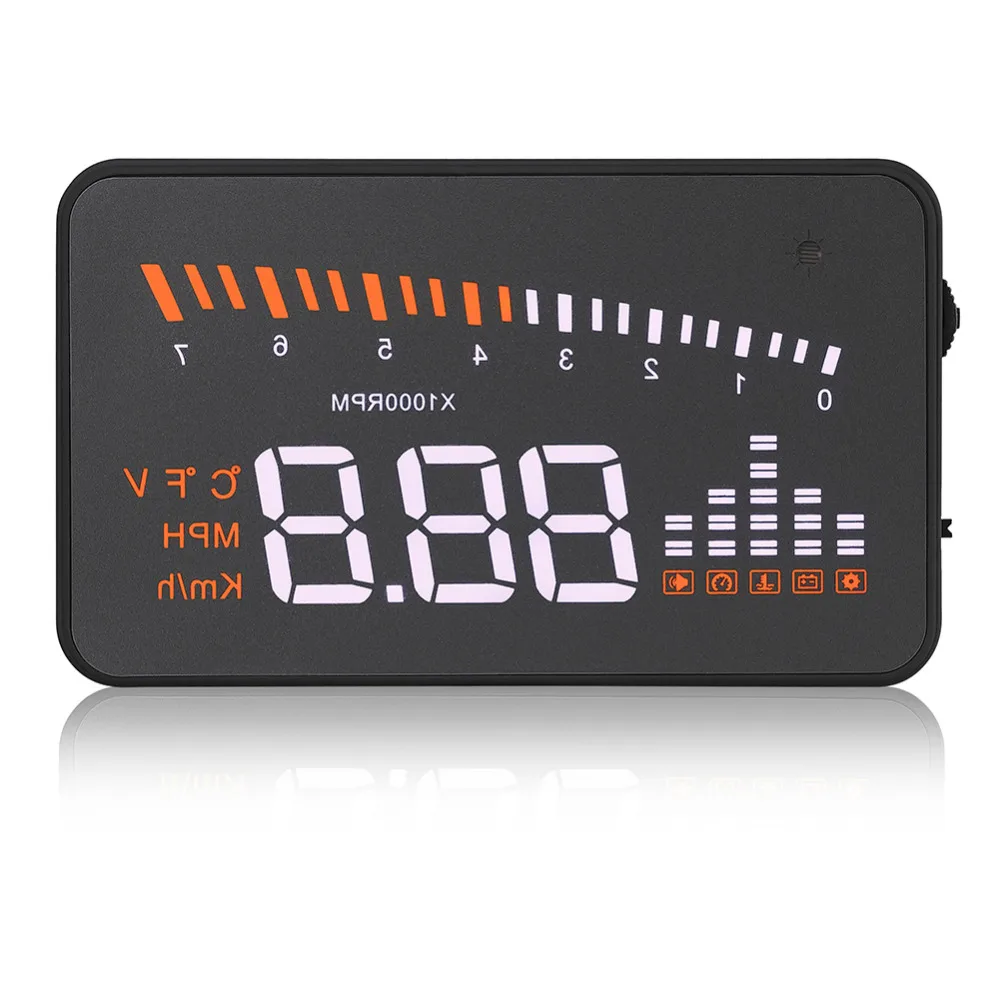

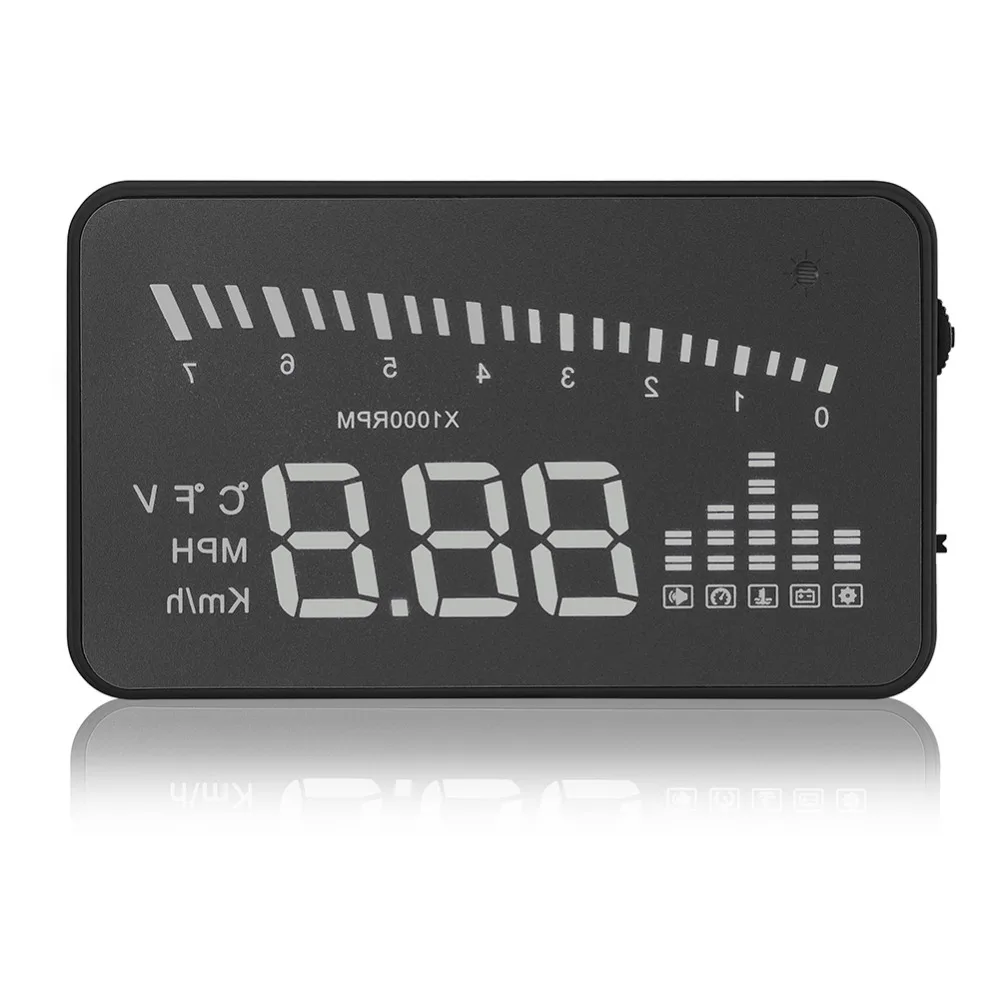

Информация о дисплее HUD

1. Светильник датчики: яркости может быть изменены при изменении внешние яркость.

2. Скорость вращения: указывает на вращающееся состояние двигателя, а измеренная шкала-на достигнутую скорость.

3. Блок скорости вращения: указывает на состояние вращения двигателя, 1 означает 1000/мин.

4. Единица измерения: °-градус Цельсия, °-Фаренгейт, V-напряжение, MPH-Mile в час, км/ч-километр в час.

5. Многофункциональный дисплей: скорость, напряжение, температура воды.

6. Знак тревоги: Сигнализация низкого напряжения, высокотемпературная сигнализация, скоростная сигнализация.

Установка HUD

1Узнайте тип вашего автомобиля. При покупке HUD, вам нужно выбрать тип транспортного средства, который соответствует стандартам OBDII (или ЕС OBD) для нормального использования. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Изображение 1 на картинке 2

Установка отражающей пленки

Обратите внимание: HUD проектирует информацию о дисплее на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное изображение на ветровом стекле при отображении. Двойное изображение автомобиля будет отличаться. Если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, поместите поставляемые Нескользящие коврики перед приборной панелью, а затем поместите HUD на нее.

Во-вторых, пожалуйста, наклейте отражающую пленку на ветровое стекло.

Отражающая пленка должна быть наклеена прямо над главной машиной, и она должна быть в состоянии отразить весь экран дисплея.

Методы вставки пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухое полотенце для очистки;

2. Оторвите заднюю сторону (помечена 1) отражающей пленки, затем вставьте ее в нужное место.

3. После того, как вы хорошо отрегулируете расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выдавливать воду наизнанку, пока в ней нет пузыря или воды.

4. Оторвите переднюю сторону (помечена 2) отражающей пленки. Если пленка не может отображать всю информацию, отрегулируйте нескользящий коврик.

Первое использование HUD

Запуск двигателя и мощность на HUD, показывает текущее напряжение транспортного средства, а затем введите для поиска состояния ECU, если HUD показывает скорость, скорость вращения, что указывает на то, что HUD был установлен успешно. (Через 1 минуту, или если только отображает напряжение, пожалуйста, проверьте, являются ли HUD, интерфейс OBD и кабель данных OBD правильным подключением и плотно Подключите кабель OBD к интерфейсу OBD и HUD транспортного средства. Откройте переключатель HUD и отсканируйте снова)

Настройка HUD

Информация о дисплее HUD от ECU, потому что при производстве автомобиля существует разница между приборной панелью транспортного средства и ECU, тогда вы можете войти в режим настройки, чтобы точно настроить значение дисплея HUD, для того, чтобы достичь точно такого же значения, как приборной панели. Мы скорректировали HUD в соответствии с общими тестовыми значениями на заводе, если вы обнаружите, что информация о дисплее HUD отличается от приборной панели, затем сделайте следующие корректировки:

1. Удерживайте кнопку волны вертикально для 5s

Пожалуйста, войдите в режим настройки, есть три кнопки для волновой кнопки: кнопка вверх (поворот кнопки вверх), кнопка ОК (нажатие кнопки вертикально), кнопка Вниз (поворачивая кнопку в сторону вниз), после входа в режим настройки, нажмите кнопку ОК вертикально один раз, меню увеличит один. Перевернув кнопку вверх или вниз, чтобы увеличить или уменьшить параметр. После завершения регулировки, нажмите кнопку волны вертикально для 5s, чтобы вернуться к интерфейсу дисплея.

Введите режим настройки:

Параметры указаны ниже:

2. Вертикально нажмите кнопку OK:

Включите информацию о дисплее, например температуру воды, напряжение батареи, скорость.

3. Переверните волновую кнопку вверх дном для 5s, вы услышите отметку HUD, это показывает, что HUD закончила восстановление заводских настроек.

4. Вниз поверните волновую кнопку для 5s, значок будильника выключится, и вниз поверните волновую кнопку для 5s снова, значок будильника включится.

Восстановите заводские настройки:

После подключения HUD и вашего автомобиля, затем запускает ваш автомобиль

Наберите кнопку «колесо» на 5 секунд, показывает весь светильник HUD, а именно восстановление заводских настроек, наберите 5 секунд снова, вернитесь на главную страницу

Технические параметры:

Температура окружающей среды: от-40 до + 80 °

Барометрический пресс: 86-106 кПа

Относительная влажность: 10%-95%

Голос окружающей среды: <= 60 дБ

Будильник уровня звука: >= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

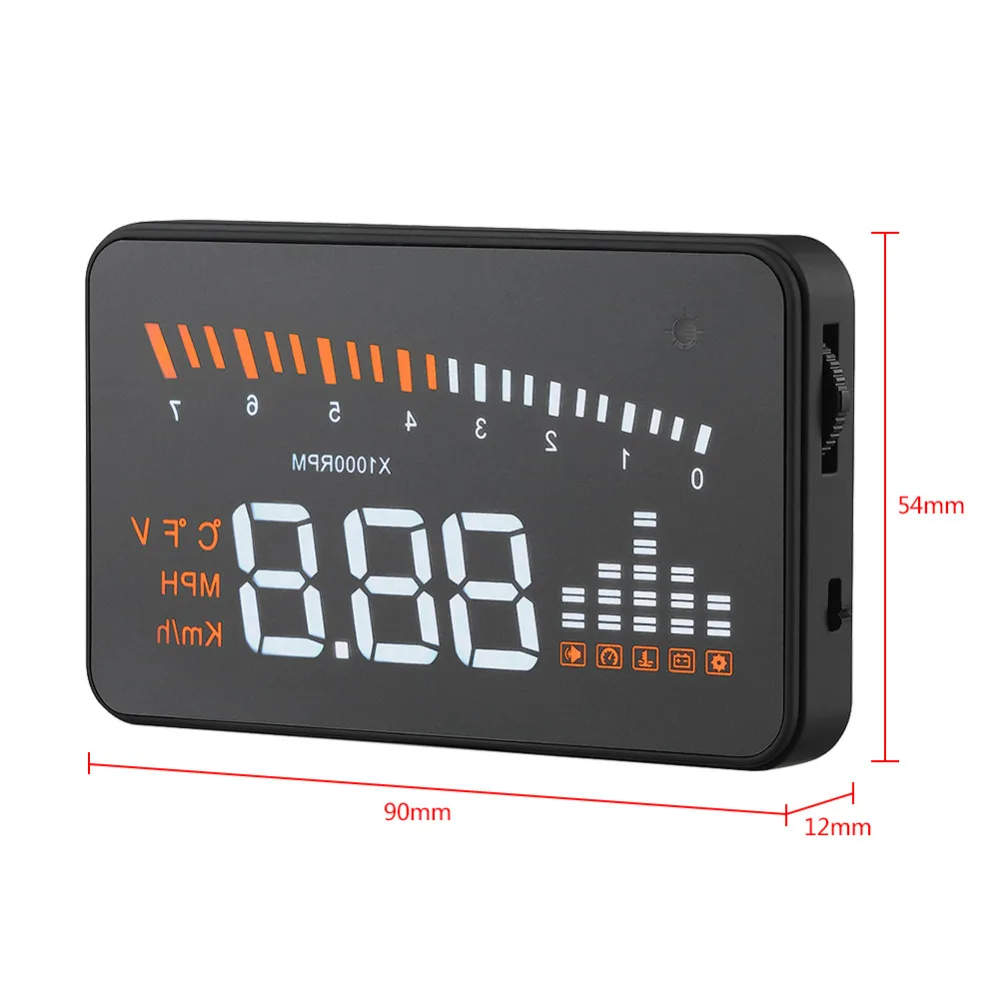

Размеры продукта: 9*5,4*1,2 (см)

Общая проблема, причина и способ решения

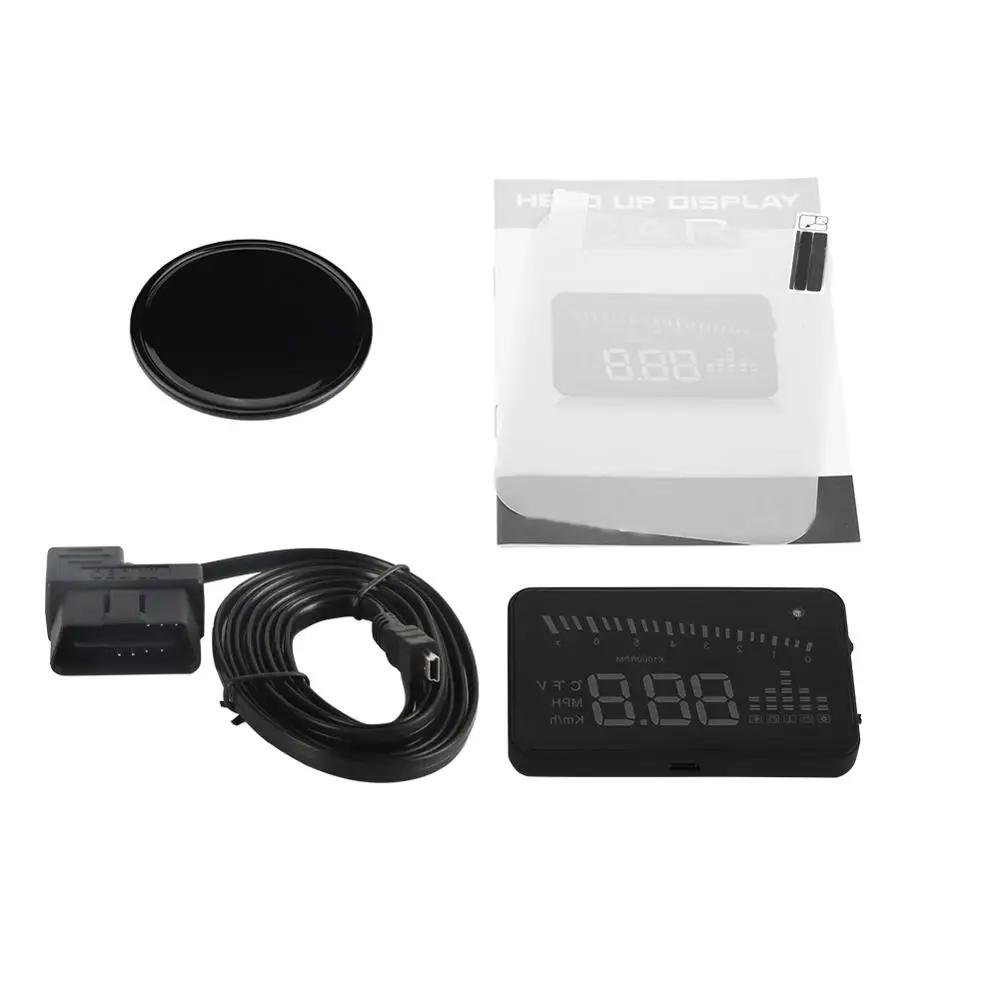

Посылка включает в себя:
1 x дисплей Head Up
Отражающая пленка-1 шт.
1 нескользящий коврик
1 кабель OBD
1 х Руководство

Примечание:

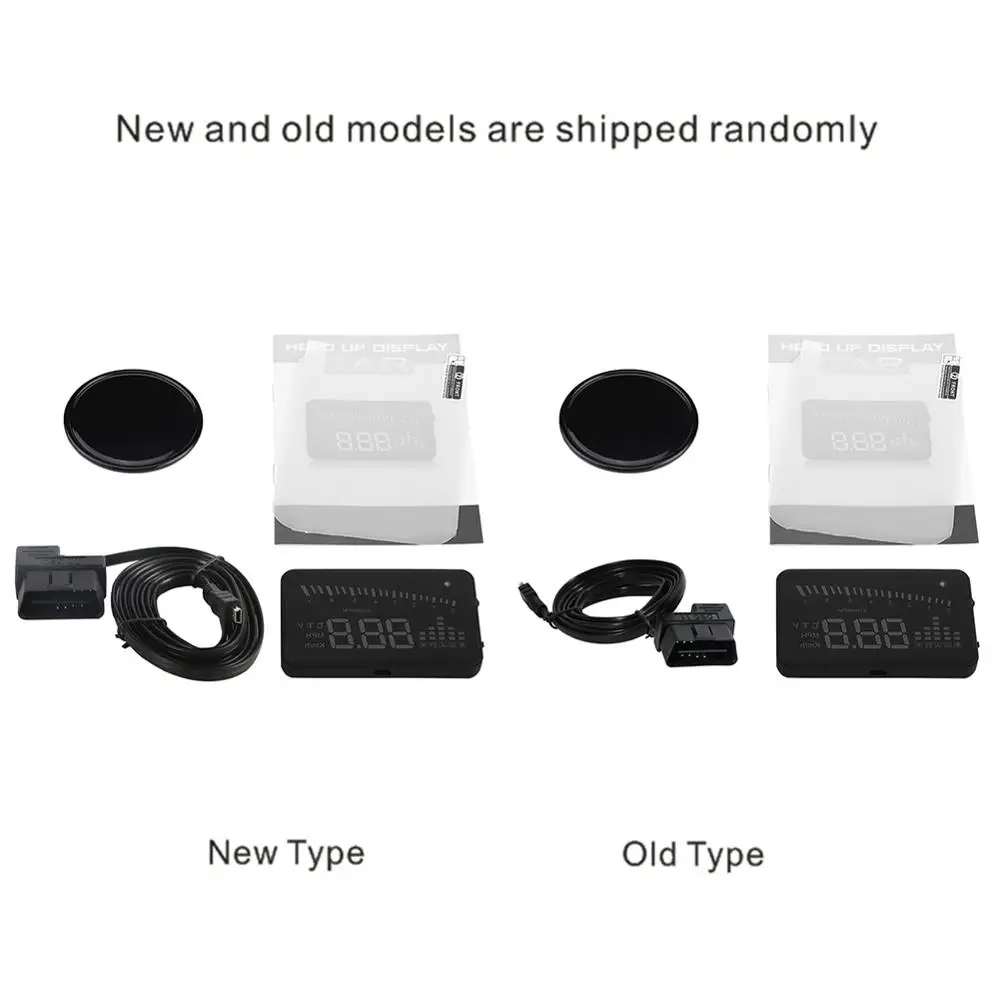

Пожалуйста, обратите внимание, что новый тип и старый тип этого продукта будут отправлены случайным образом, и убедитесь, что вы не возражаете перед заказом.
