Мы являемся профессиональным производителем селектора монет, акцептора монет и ЖК-счетчика компании, если вы требуете большое количество, пожалуйста, не стесняйтесь, дайте мне знать, мы можем сотрудничать в B2B модели.

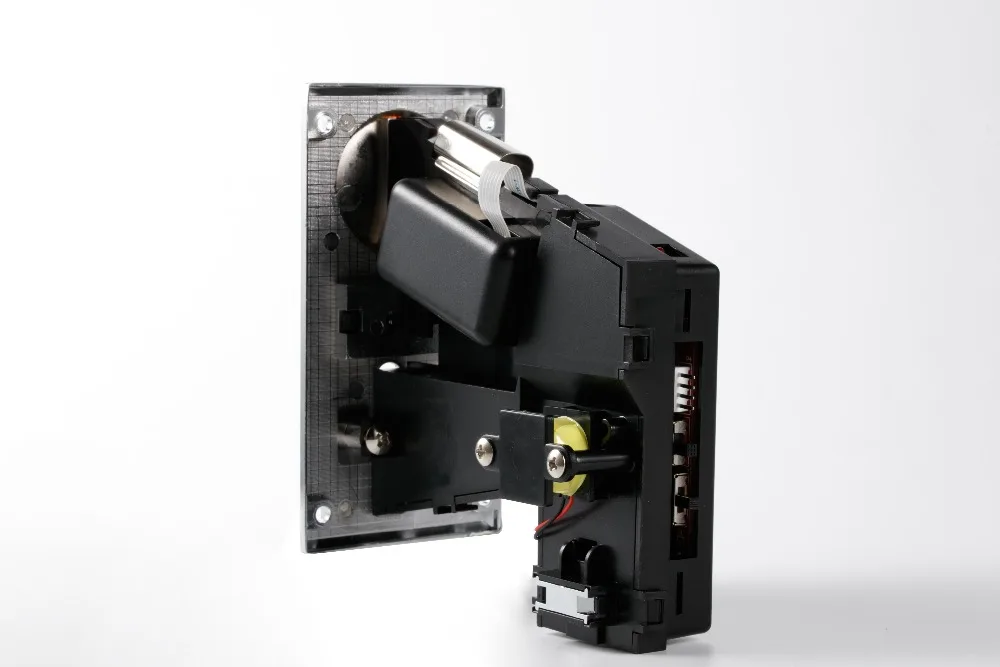

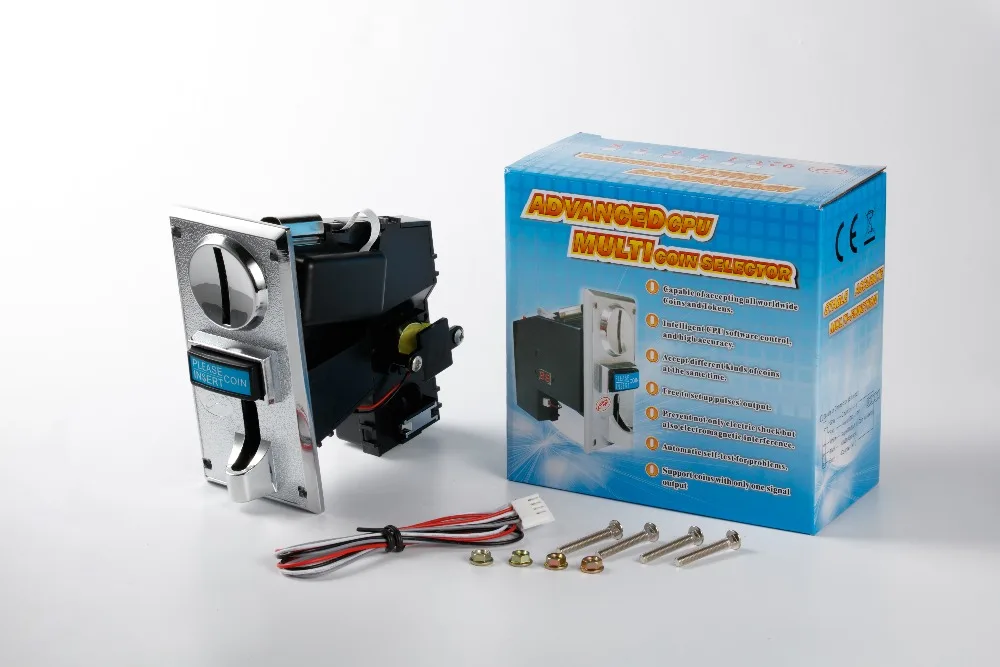

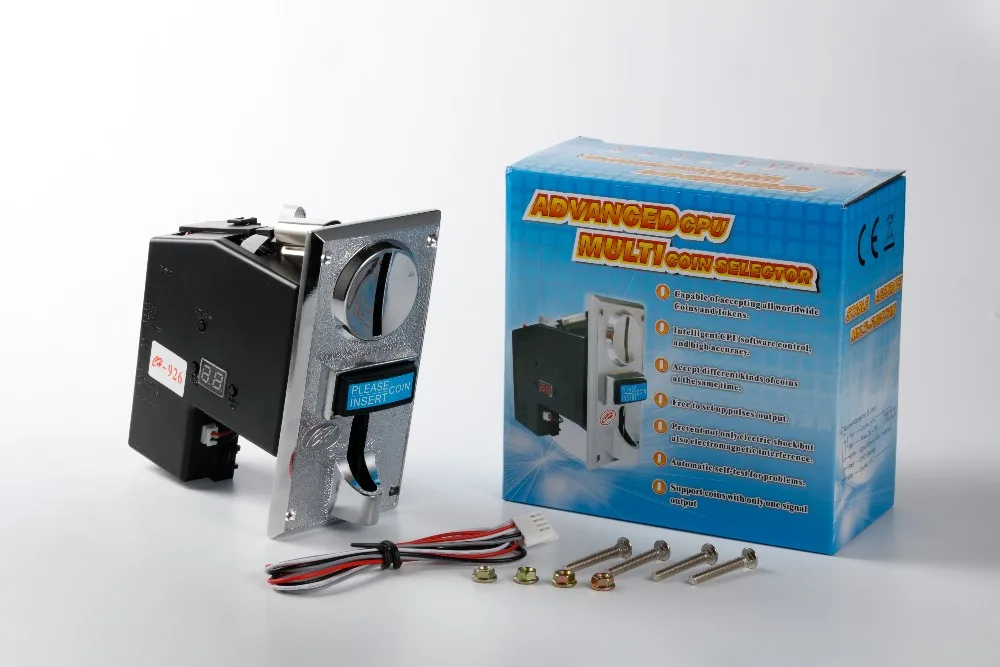

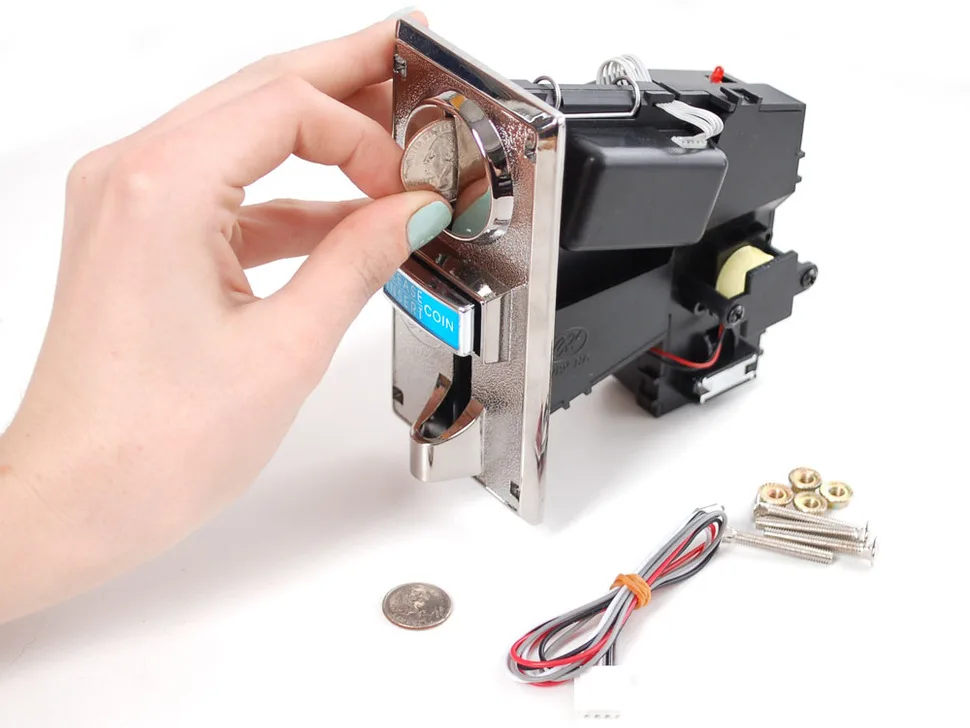

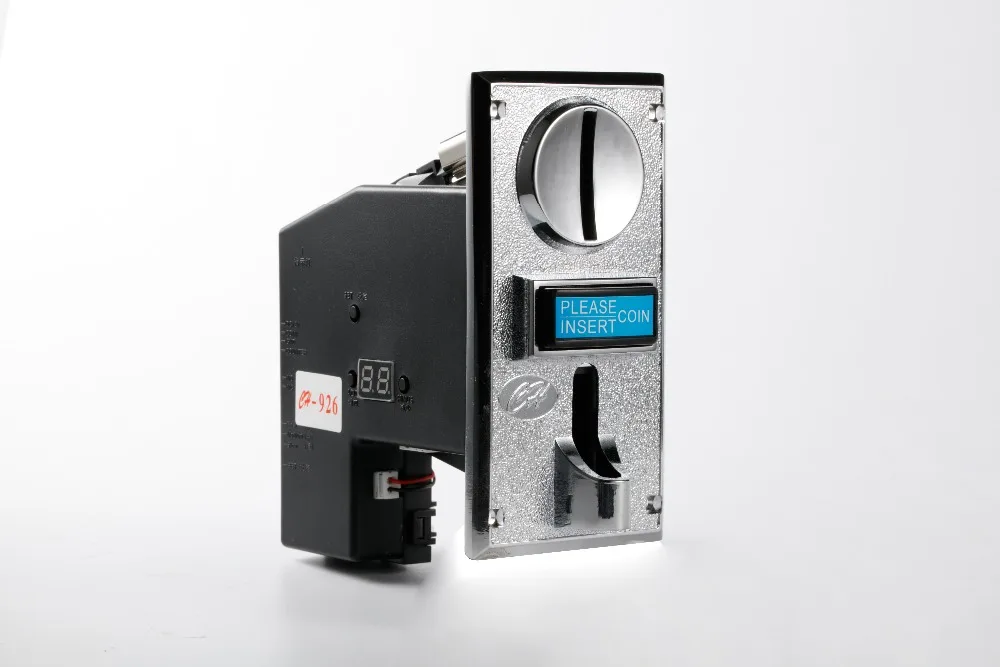

Выбор мультимонетоприемника: CH-926

CH-926-это многофункциональный выбор монет, может принимать до 6 видов различных монет одновременно. Этот тип селектора монет широко используется в торговых автоматах, аркадных играх, массажных креслах и других системах самоуправления.


CH-926 в основном основывается на материале, весе и размере для определения монет. Мы используем Наиболее актуальный алгоритм для разработки программного обеспечения. Таким образом, CH-926 очень стабильный и точный, даже когда изменения окружающей среды, такие как температура, влажность и т. Д.... для повышения точности, мы предлагаем различные версии монет использовать различные каналы для настройки.

Особенности

• Возможность установки импульсов на выходе.
• Самопрограммирование без ПК.
• Автоматический самотест для проблем.
• Интеллектуальное программное обеспечение ЦП и высокая точность.
• Принимаем 1-6 различных типы монеток одновременно.
• Способен принимать все монеты и Жетоны по всему миру.
• Предотвращает не только Электрический шок, но и электромагнитный интерференк

Технические характеристики

• Диаметр монеты: 15 мм ~ 32 мм
• Толщина монет: 1,2 мм ~ 3,8 мм
• Атмосферное давление: 86 кПа-106 кПа
• Точность идентификации: 99.5%
• Рабочее напряжение: постоянный ток + 12 В ± 10%
• Рабочий ток: 65ма ± 5%
• Рабочая влажность: ≤ 95%
• Выход сигнала: импульсный
• Скорость: ≤ 0,6 с

Руководство пользователя

Процесс настройки параметров

1. Нажмите кнопку «Добавить» и «минус» одновременно в течение трех секунд, затем на светодиодном дисплее появится буква «A».
2. Нажмите кнопку «setup» один раз, и появится буква «E». Затем, нам кнопки, чтобы выбрать, сколько типов монеток вы хотели бы использовать; затем нажмите кнопку «setup» снова, чтобы закончить.
3. После нажатия кнопки появится буква «H». Используйте кнопки «Добавить» и «минус», чтобы выбрать, сколько образцов вы хотели бы вставить позже. Затем снова нажмите кнопку «setup», чтобы закончить.
4. После нажатия кнопки появится буква «P». Используйте кнопки «Добавить» и «минус», чтобы выбрать количество сигналов/импульсов, которые вы хотите. Количество ограничено в 50 раз. Затем нажмите кнопку «setup» для завершения.
5. После нажатия кнопки появится буква «F». Для выбора точности Используйте кнопки «Добавить» и «минус». Значение составляет от 1 до 30, и 1 является наиболее точным. Обычно 5-10 будет в порядке. Затем нажмите кнопку «setup» для завершения.
6. До сих пор вы успешно создали первую монету. Пожалуйста, повторите все вышеуказанные процедуры, пока вы не настроите все монеты. Буква «A» появится снова после завершения всех вышеуказанных процедур.
7. Нажмите кнопку «setup», и появится буква «E». Наконец, выключите и включите питание. Установка будет храниться.

Вы можете начать выборку после завершения установки. Пожалуйста, выберите как минимум 20 монет. Процесс выборки повлияет на точность селектора монет.

Отбор проб

1. Нажмите кнопку «setup», затем на светодиодном дисплее появится буква «A».
2. Нажмите кнопку «setup» снова, затем появится буква «A1». Затем начните вставлять образцы монет. Светодиодный дисплей покажет, сколько монет вы вставляете. Буква «A1» появится снова после завершения.
3. Нажмите кнопку «setup» снова, затем появится буква «A2». Затем начните пробовать 2-ю монету и повторите номер 1 и № 2 до тех пор, пока все монеты не будут настроены.
4. После завершения выборки нажмите кнопку «setup». Появится буква «A», затем выключите и включите питание. Теперь вы можете начать использовать его.

Руководство по подключениям

Часто задаваемые вопросы

Монеты не проходят

1. Проверьте правильность подключения или плохое соединение.
2. Проверьте, подходит ли выборка.
3. Проверьте, есть ли что-то застревающее внутри.

Не удается определить выходы

1. Проверьте, есть ли 2 Переключатели-нет. NC.-правильно.
2. Проверьте, правильно ли подключен одиночный провод.
3. Проверьте, есть ли выдвижной резистор с сигнальным проводом (не допускается).
4. Проверьте, есть ли что-то на канале, где монеты проходят.

Монеты не проходят гладко

1. Проверьте, правильно ли установлен параметр.
2. Проверьте переключатель точности.
3. Проверьте, есть ли что-то на канале, где монеты проходят.

Название и функция

1. Светодиодный свет-индикатор.
2. 4-контактный разъем
3. Двусторонний переключатель-выход сигнала NO. Или NC.
4. Трехходовой переключатель-выходной сигнал-быстрая: 20 мс, средняя: 50 мс, медленная: 100 мс
5. 2pin розетка-электромагнитный клапан постоянного тока 12В
6. Кнопка "Настройка"
7. Светодиодный дисплей
8. "Добавить" кнопка-плюс "+" значение
9. "Минус" кнопка-минус "-" значение
10. Слот для монет
11. Нажмите кнопку для удаления заблокированной монеты
12. Обратный слот для монет
13. Положение электромагнитного стробоскопа

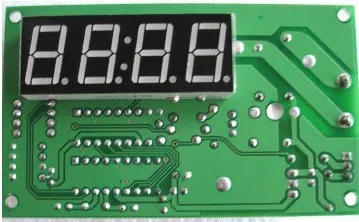

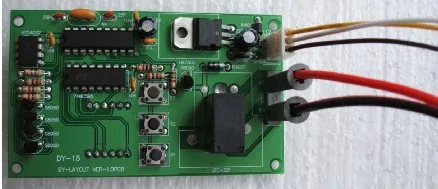

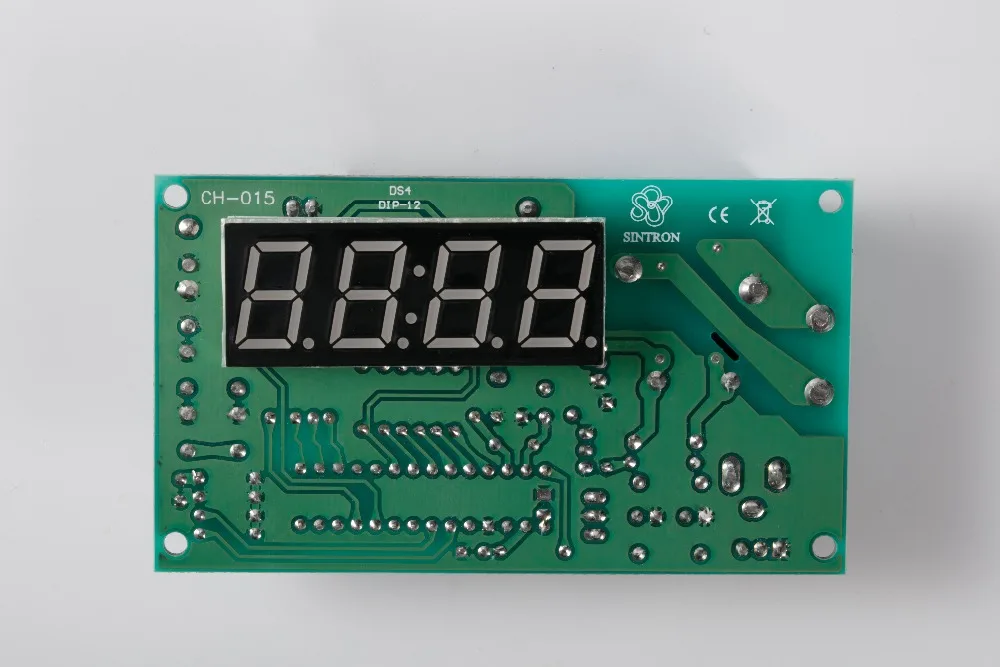

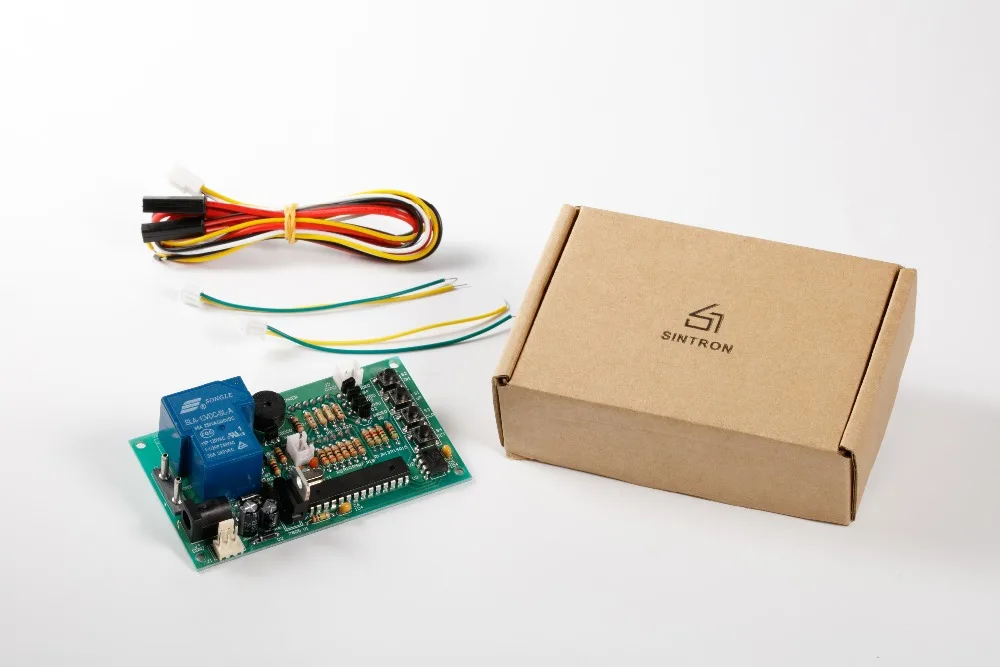

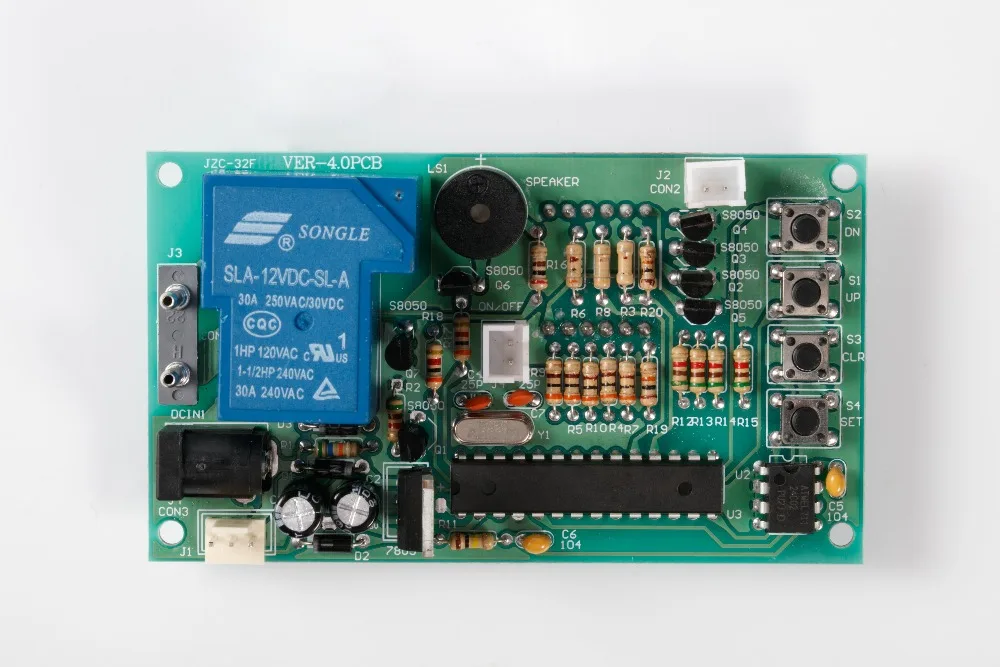

Плата управления временем: CH-15

Описание

• Новейшая версия программного обеспечения!
• Это используется для контроля времени источника питания.
• Может использоваться с акцептором монет или другими устройствами, которые могут выводить импульсные сигналы. И вы можете настроить для каких значений, чтобы начать свою машину!
• Подходит для любых устройств автоматического управления, таких как игровые машины, массажные кресла, обувные полировщики, стиральные машины, зарядные устройства, сушилки и шт.

Особенности

1. Управление электрическими устройствами (телевизор, массажное кресло).
2. Подходит для общественного места и большинства электрических устройств управления, например: шт, стиральные машины, сушилки, массажные кресла, зарядные устройства и т. Д.
3. Мощность электрического реле 1250 Вт/500 Вт переменного тока. Цифровой Таймер: скорость регулируется владельцем через три простых кнопочных переключателя
4. Цифровой таймер: скорость регулируется владельцем через три простых кнопочных переключателя

1. Время можно установить за считанные секунды или за считанные минуты. Максимальное время: есть 2 версии программного обеспечения 99: 00 (минуты: секунды) или 99: 00 (часы: минуты)
2. Время управления на секунды-минуты или минуты-часы.
3. Время накапливается при входах сигнала.
4. Плата управления Таймером С монетоприемником работает с мощностью 12 В постоянного тока. И светодиодный индикатор показывает оставшееся время.

Технические характеристики

Плата управления таймером для любой электрической нагрузки не превышает следующее:

• DC 30 в, AC 250 В, ток 7а
• DC 28В, AC 250В, ток 5А
• Размер: 91,0 мм X 54,30 мм
• Вес при доставке: 0,15 кг

Руководство пользователя

1. Провод питания: Красный провод + 12 В, черный провод 0 В (Заземление).

2. Вход сигнала: белый провод подключается к выходу монетоприемника или выходу других устройств.

3. Подключите K1 K2 провода к вашим устройствам для управления.

4. Установите время и цену для работы машины, нажимая кнопки s1 (+), s2 (-) и s3 (Настройка).

5. Максимальное время может достигать до 99: 00.

6. Нажмите S3, в режим настройки времени, затем используйте s1 (+), s2 (-), кнопки для настройки времени, как вам нужно.

7. Нажмите S3 в течение 5 секунд, в режим настройки цены, затем используйте s1 (+), s2 (-) для настройки цены по мере необходимости.

8. Например, если вы используете 10%, 20% и 50% монет. Мы можем настроить с выходом монетоприемника 1,2 и 5 импульсов. Затем установите время (около 10 минут) и цену (допустимое значение 5), затем, когда вы вставляете монеты и достигаете общей суммы 50 центов, плата таймера позволит вашей машине работать в течение 10 минут.
