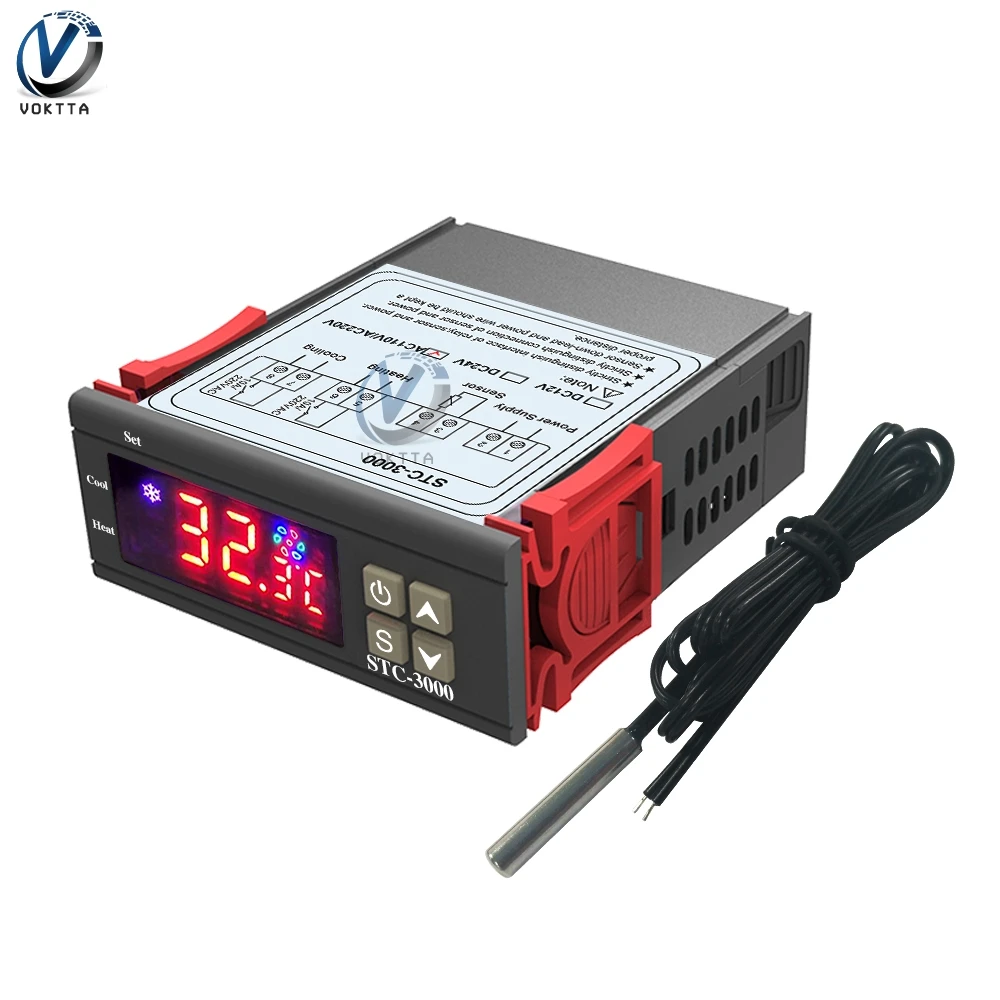

Приборы для измерения температуры термометр STC 3000 ЖК цифровой гигрометр

---



Основные инструкции Переключение режимов между прохладным и тепловым; Контроль температуры Установка значения настройки температуры и значения разницы; Калибровка температуры; Предохранение от задержки выхода управления efrigerating; Сигнал тревоги когда Температура превышает Температурный Предел или при ошибке датчика. Спецификация и размер Размер передней панели: 75(L) x34,5 (w)(мм) Размер крепления: 71 (Д) * 29 (Ш) (мм) Размер изделия: 75(L) x34,5 (W)x85(D)(мм) Длина датчика: Im (включая зонд) Технические параметры Диапазон измерения температуры: 50C-99C Разрешение: 0.1C Точность: + 1 C(-50C-70 C) Задержка срабатывания датчика: l minute Источник питания: 110В/220В переменного тока + 10%, 50/60 Гц Потребляемая мощность: <3 Вт Датчик: Датчик NTC (IPC) Контактная мощность реле: холодный (10А/250В переменного тока); Тепло (10А/250В переменного тока) Температура окружающей среды: 0C-60 C Температура хранения: -30C-75 Относительная влажность: 20-85% (без конденсата)   Инструкция по эксплуатации 1. Метод просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку ldquo▲rdquo один раз, Отобразите Значение набора температур, нажмите и немедленно отпустите кнопку ldquo▼rdquo один раз, чтобы отобразить Значение набора разности температур, 2 секунды Возврат к нормальному температурному дисплею 2. Установите метод параметров Когда контроллер работает нормально, нажмите и удерживайте кнопку ldquoSrdquo более 3 секунд, чтобы войти в модифицированный режим параметров, ldquoSet Светильник индикатора включен, и цифровая трубка отображает код «F1» первого пункта меню. Нажмите ldquo▲rdquo или ldquo▼rdquo, чтобы прокрутить вверх или вниз пункт меню и отобразить код меню, нажмите ldquoSrdquo В клавише отображается значение параметра текущего меню. Удерживайте клавишу ldquoSrdquo и нажмите и удерживайте ldquo▲rdquo или ldquo Ключ можно отрегулировать вверх или вниз, и отображается значение параметра текущего меню, удерживая «S» и «▲» Ключ или клавиша ldquo▼rdquo может быстро вверх или вниз и отображать настройки параметров текущего меню. После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры. При отсутствии операции ключа в течение 0 секунд модификация параметра не будет сохранена и возвращена в нормальное состояние отображения. LdquoErrdquo отображается, если происходит ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды. 3. Данные системы ремонта Когда устройство включено, сначала проверьте, является ли параметр нормальным. Если проверка неверна, она отобразит ldquerrdquo. Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры. Инструкция по эксплуатации При нормальном рабочем состоянии контроллера нажмите и удерживайте клавишу ldquo rdquo для 3s, чтобы выключить контроллер; Под контроллером ldquooffrdquo Состояние, нажмите и удерживайте клавишу ldquo rdquo для 3s, чтобы включить контроллер. При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также Переключение режима работы между нагревом и охлаждением. Контроллер запускает Холодильный светильник с крутым индикатором при измерении температуры ge значение + Значение разницы, и реле охлаждения подключено; Световой индикатор ldquoCoolrdquo мигает, это указывает на холодильное Оборудование находится в состоянии задержки защиты компрессора; При измерении температуры le значение, прохладное Светильник индикатора и реле охлаждения отключаются. Система начинает нагревать, когда значение измеренной температуры le значение заданного значения температуры и значение ldquoHeatrdquo Светильник индикатора включен, и тепловое реле подключается; При измерении температуры ge Значение набора температуры, индикатор ldquoHeatrdquo Светильник выключен, и тепловое реле отключается. Инструкция по меню Код Функция Набор диапазона По умолчанию Примечание F1 Значение температурного набора -50 ~ 99 ℃ 10 ℃ F2 Разница в наборе значений 1 ~ 10 ℃ 3 ℃ F3 Время задержки компрессора 1 ~ 10 минут 3 минуты F4 Значение калибровки температуры -10 ℃ ~ 10 ℃ 0 ℃ F5 Слабый/Переключение по Цельсию Набор диапазона 0/1 Описание ошибки Сигнализация при ошибке датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все Состояние работы закрыто сигнальными будильниками, а трубка nixie отображает ldquoEErdquo, нажмите любую клавишу, чтобы отменить звуковой сигнал, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены. Будильник при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке Когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрывается зуммером Сигналы тревоги, и трубка nixie отображает ldquoHHrdquo, нажмите любую клавишу, чтобы отменить звук тревоги, система снова отображает нормальный Температура, когда ошибка и ошибка очищены. Правила безопасности ★Опасность: 1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный Соединения или Перезагрузка реле. 2. Опасности: запрещают подключение проводных терминалов без отключения электричества. ★Предупреждение: Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или Сильная коррозия. ★Примечание: 1. Источник питания должен соответствовать значению напряжения, указанному в инструкции. 2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии. Схема проводки
