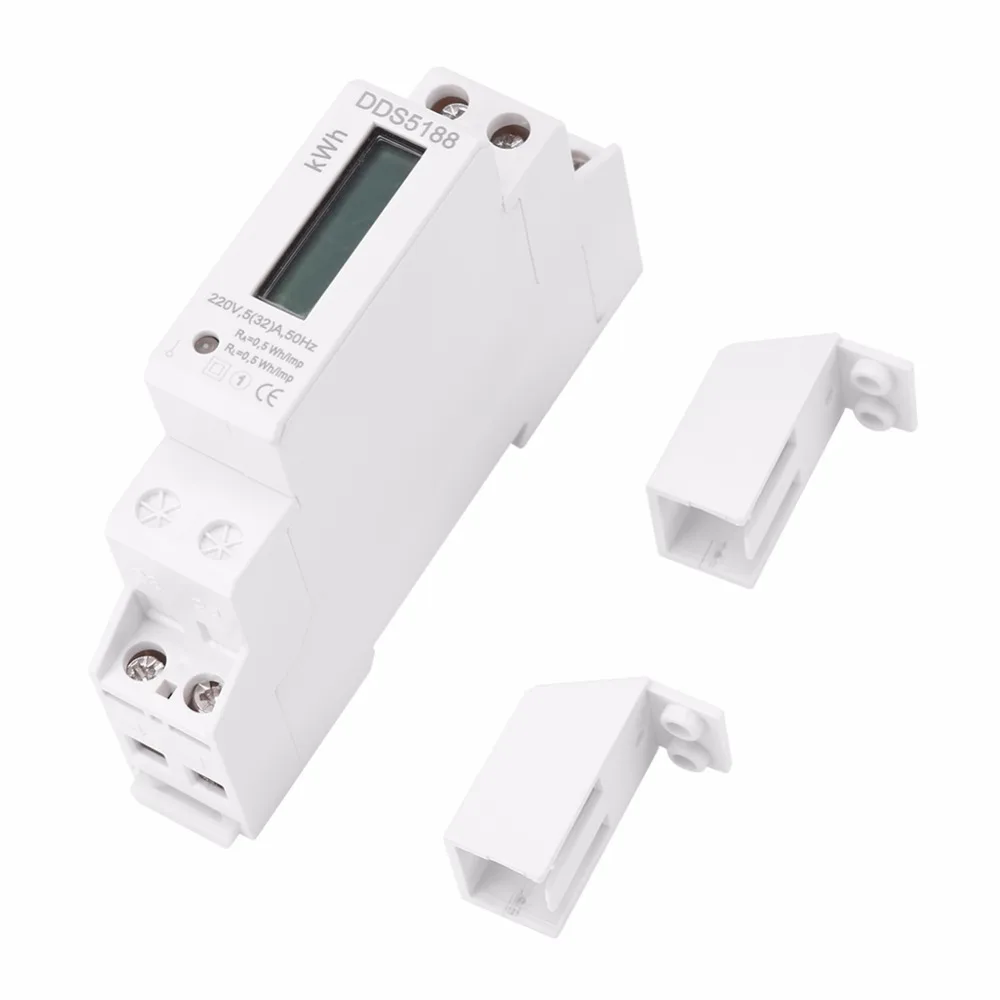

Однофазный Электрический измеритель, ЖК-дисплей, 220 В, однофазный Электрический измеритель на DIN-рейке 5-32A электронный счетчик, кВтч, Электрический измерительный инструмент

Описание:

Измеритель полностью соответствует соответствующим техническим требованиям национального стандарта GB/T17215.321-2008 и международного стандарта IEC62053 однофазного счетчика энергии класса 1 или уровня 2, который может напрямую и точно измерять активную энергию потребления энергии. Отличается высокой надежностью, малым объемом светильник м весом, красивым внешним видом, передовыми технологиями и стандартной установкой направляющих 35mmDIN и т. д.

Особенности:

• Измеритель полностью соответствует соответствующим техническим требованиям национального стандарта GB/T17215.321-2008 и международного стандарта IEC62053 однофазного счетчика энергии класса 1 или уровня 2, который может напрямую и точно измерять активную энергию потребления энергии.
• ЖК-дисплей 7 + 1 или 6 + 1 метр показывает общее потребление энергии.
• Отличается высокой надежностью, малым объемом светильник м весом, красивым внешним видом, передовыми технологиями и стандартной установкой направляющих 35mmDIN и т. д.
• Обладает хорошей защитой от электромагнитных помех, низким энергопотреблением, высокой точностью, высокой перегрузкой, высокой стабильностью, кражей электроэнергии и длительным сроком службы.
• Данная таблица подходит для измерения номинальной частоты 50 Гц или 60 Гц однофазного активного электричества переменного тока, используется для фиксированной установки в помещении, применяется при температуре окружающей среды от-25 ℃ до 55 ℃, относительная влажность ≤ 95%, а в воздухе не содержит агрессивных газов и избегает попадания пыли, плесени, Соляной туман, конденсат, насекомые и т. Д.

Характеристики:

Модель: DDS5188

Количество фаз: однофазный

Тип: направляющий Тип

Режим отображения: ЖК

Номинальное напряжение: 220 В

Номинальный ток: 5-32а

Рабочая температура: -25 ℃ ~ 55 ℃

Номинальная частота: 50-60 Гц +/- 10%

Уровень точности: Уровень 1 (эквивалент погрешности измерения <1%)

Включая S0 порт 2000 имп/кВтч (ti = 80 мс)

Относительная влажность: 95%

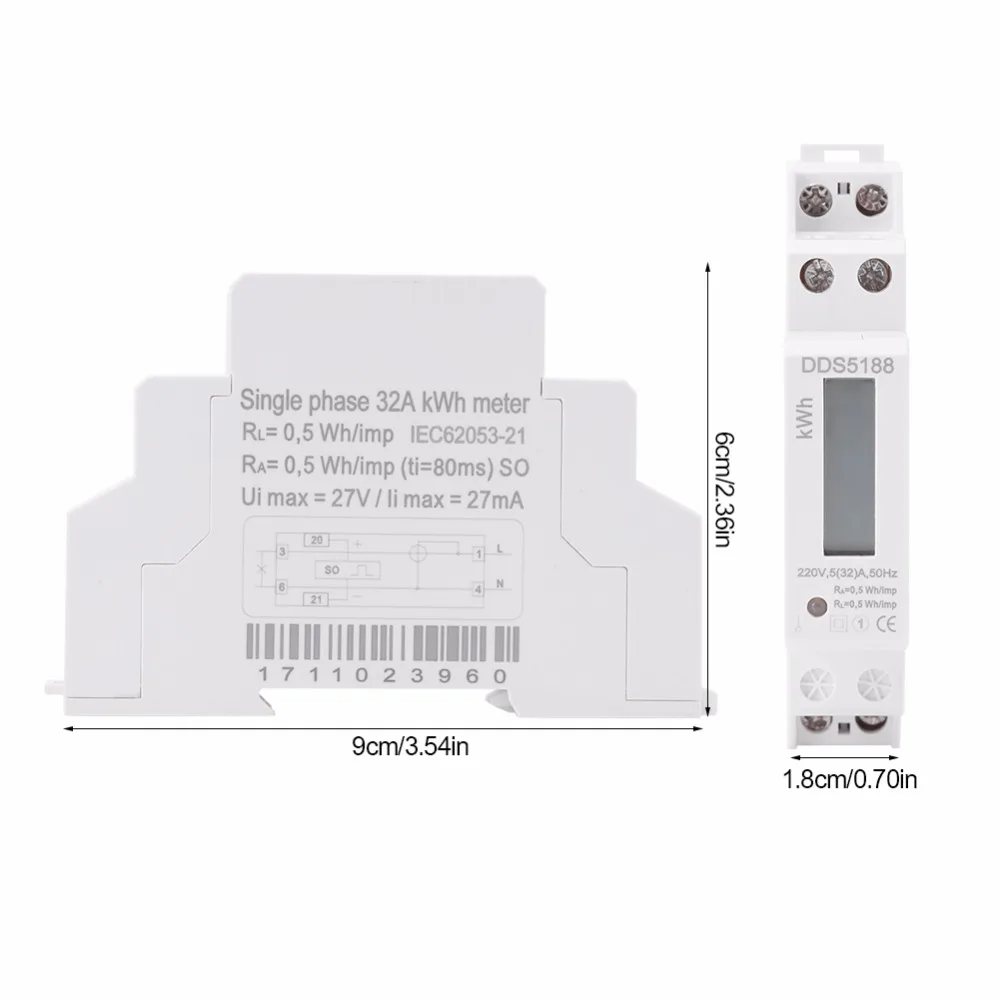

Размер: как на изображении

Вес: 98 г

Схема подключения:

Тест: измеритель имеет фотоэлектрическую муфту типа Электрический импульсный выходной порт, расположенный в клеммной кнопке (как показано на рис. 2), + 5 В постоянного тока испытательного оборудования, подключенного к 20 "+" клемме, сигнал S подключен к 21 "-" клемме.

Соображения по установке:
1. Установка электросчетчика требуется опытным электриком или профессионалами.
2. Электрический счетчик должен быть установлен в помещении, проветриваемом и сухом месте, используется стандартная направляющая установка 35mmDIN,Нижняя пластина электрического счетчика энергии должна быть закреплена на жесткой огнеупорной, невибрационной стенке.
3. Нижняя пластина электрического счетчика энергии должна быть закреплена на жесткой огнеупорной, невибрационной стенке.
4. Счетчики Электроэнергии следует устанавливать в защитных шкафах в местах, где есть грязь и потенциальные повреждения.
5. Установка должна быть в соответствии со схемой подключения, предпочтительно с многожильной медной проволокой, чтобы избежать аномального или сгорания счетчика электроэнергии из-за плохого контакта.
6. Когда счетчик электроэнергии правильно подключен к электросети, индикатор питания счетчика горит
7. Электрический счетчик энергии должен принимать меры защиты от молнии, когда он используется в области с большим количеством молний, во избежание повреждения электрического счетчика энергии молнией.
Грузоподъемность счетчика электроэнергии составляет 0,05 фунта ~ Imax (прямой доступ)

Индикация питания: когда горит зеленый светильник, указывает, что рабочий источник питания в норме

Индикация импульса: при включенсветильник Торе указывает на обнаружение импульса питания
При наличии сигнала выборки импульсный свет составляет около 80 мс

Посылка входит:

1 счетчик энергии на Din-рейку
