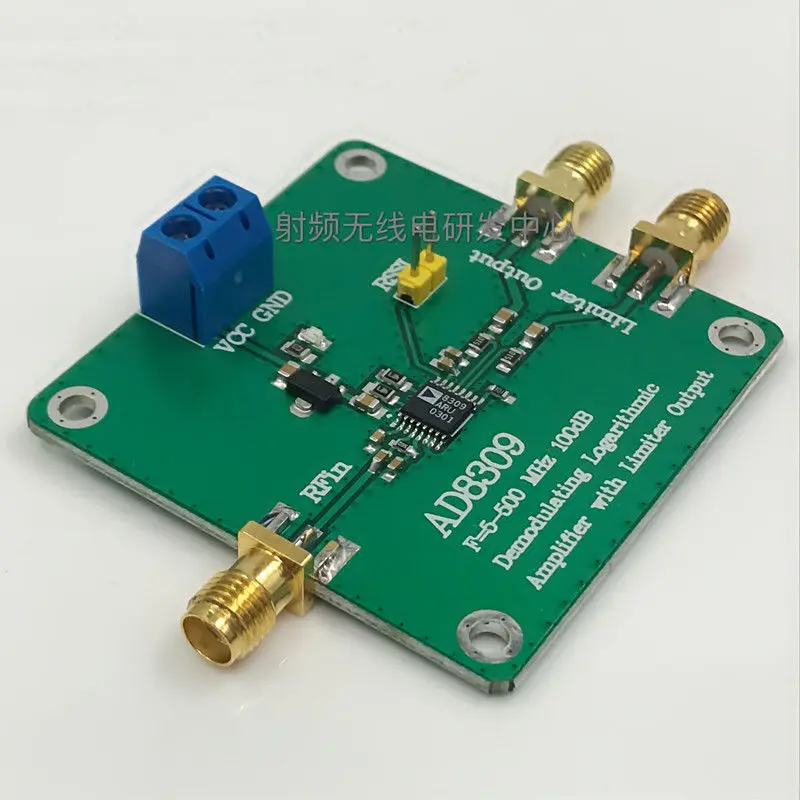

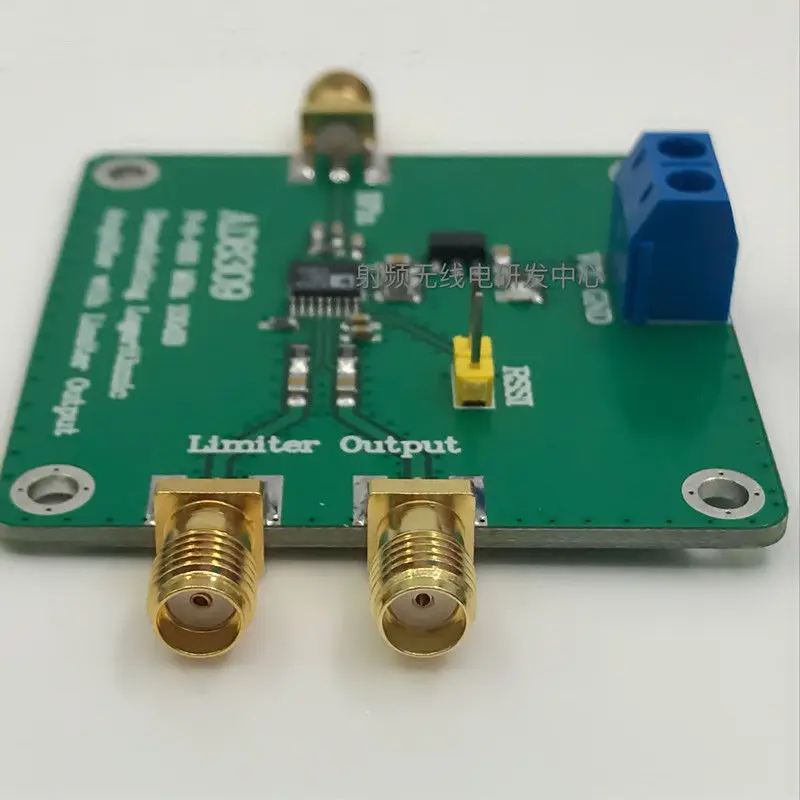

AD8309 5-500 МГц 100 дБ детектор логарифмический усилитель
|
|
|
|
|
| Описание: |
- Особенности:

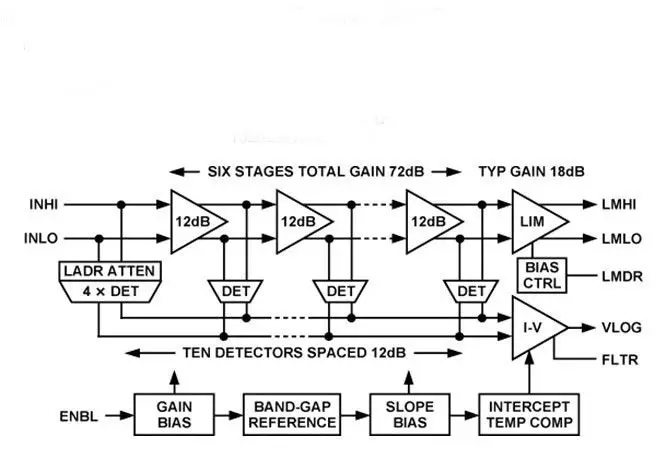

AD8309-это логарифмический усилитель с детектором 500 МГц, основанный на последовательных методах обнаружения для индикации силы полученного сигнала (RSSI) и обнаружения фазы в сотовых базовых станциях, радарах и других радиоприемопередающих приложениях. Прибор предлагает 100 дБ динамического диапазона с ± 0,4 дБ точность по сравнению со средним-80 дБ радиус действия и рабочих частот до 500 МГц. Логарифмической выход пропорционально логарифм входного сигнала и обеспечивает 0,4 V до 2,5 V DC сигнала более 100 дБ диапазон входного сигнала. Устройство также предлагает ограничитель на выходе, который усиливает входной сигнал на 100 дБ и обеспечивает стабильный, ограниченный выход с максимальным отклонением фазы ± 100 ps. Этот ограничитель на выходе полезен для демодуляции FSK и PSK модулированных сигналов. В AD8309 работает от одного 2,7 V до 5,5 V DC источника питания, и, как правило, потребляет 20 mA и доступен в 16-выводный пластиковые TSSOP посылка. Оценочная плата доступна для этого продукта. Пожалуйста, используйте следующие номера деталей для заказа: AD8309-EVAL. Схематическая схема и схема оценочной платы можно найти в таблице данных продукта.
Технические характеристики
Полная Многоуровневая бревенчатая амплитуда, если усилитель
100 дБ динамический диапазон: от-78 дБм до + 22 дБм (Re 50 O)
Программируемый ограничитель коэффициент усиления и Выход текущий дифференциального Выход s до 10 мА, 2,4 V pp общий коэффициент усиления антенны: 100 дБ, пропускная способность: 500 МГц
Постоянная фаза (типичное отклонение задержки: 680 ps)
Время включения: 500 НС, Ток сна: <1 мА
RSSI Масштабирование не меняться в зависимости от температуры и питающее напряжение: наклон: 20 мВ/дБ, перехвата: до 95 см, dBmRSSI линейность: ± 0,4 дБ (для того, чтобы
200 МГц)
Один блок питания: + 2,7 V to + 6,5 V, ток: 16 мА (typ)
Полностью дифференциальный вход, входное сопротивление (RIN) = 1 кОм, CIN = 2,5 pF
- Содержимое посылка
100% Новый бренд
1 × AD8309 5-500 МГц 100 дБ логарифмический усилитель
|
|
|
