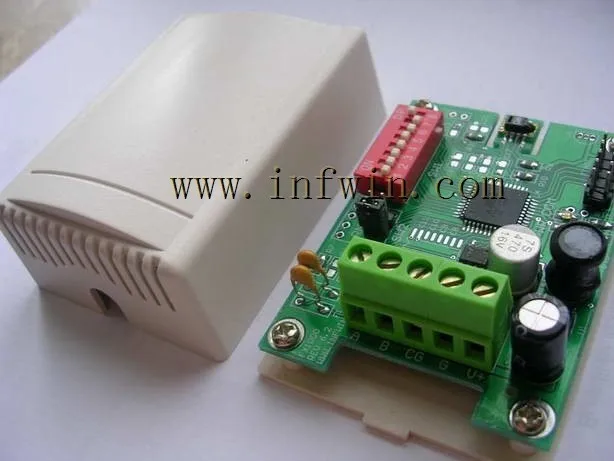

Температура и Влажность Давление датчик с приобретением-модуль RS485 Modbus INTERSEMA-MS5540C

---

1. Функциональные характеристики продукцииИнтегрированный швейцарская SENSIRION? Высокоточный датчик температуры и влажности, обеспечивающий измерение температуры 14 бит и измерение влажности 12 бит. Префикс = ОС = урн: схемы-microsoft-com: офис"Интеграции Швейцарский intersema? Высокоточный датчик давления для обеспечения 16 бит измерения давления.Он интегрирует измерения температуры, влажности, точки росы и давления воздуха.Диапазон измерения влажности 0-100% RH. Диапазон измерения температуры:-40 C ~ + 85 C. Диапазон измерения атмосферного давления 10-1100 мбар.Максимальная точность измерения температуры и влажности может достигать (+ 2% RH), (+ 0,3 C) (при 25 C). Точность давления (-40-85) 4 мбар (-40-85).Датчик может использоваться взаимозаменяемо без калибровки из-за его полностью откалиброванного линейного выхода.Поддержка функции калибровки пользователя для одной или двух точек калибровки.RS485 или RS232 связь, поддерживающая протокол Modbus RTU/ASCII.9 V ~ 30 V Широкий диапазон питания постоянного тока.Режим установки может быть установка PCB или установка настенного монтажа.Небольшой размер, простая установка, может быть интегрирована в существующую систему как модуль расширения системы.Хорошая долгосрочная стабильность, высокая надежность и экономичность.

Датчик давления расположен на задней панели платы.

2. электрическое соединение, настройка параметров и режим работы A: + (A) для RS485 или Txd для RS232. B: A-(B) связи RS485 или Rxd связи RS232. CG: RS485 связи щит (не подключен), или RS232 связи GND. G: силовая почва. G: силовая почва. V +: источник питания является положительным. Индикатор освещается на рисунке следующим образом: PWR: индикатор питания мигает каждые две секунды. COM: свет связи, мигает при отправке/получении данных. Экранированный Кабель витая пара может быть использован в RS485 кабель связи с помехами или Дальняя Связь, и экранированный слой основана. Для того, чтобы избежать отражения и эха передачи длинного сигнала, необходимо подключить соединительное сопротивление терминала на приемном конце. Одинаковое сопротивление клеммы зависит от импедансных характеристик кабеля и не имеет ничего общего с длиной кабеля. RS-485 обычно соединяется витой парой (экранированной или неэкранированной) с типичным сопротивлением терминала 120 _. В реальной конфигурации Один оконечный резистор подключен к каждому из двух терминальных узлов кабеля. RS485 сети спецификация 1,2 км в длину, 32 узлов. Если этот предел превышен, 485 ретрансляторов или 485 концентраторов должны использоваться для расширения расстояния сети или количества узлов. Используя 485 ретранслятор или 485 концентратор, большая сеть 485 может быть разделена на несколько сегментов. Каждый отрезок все еще осуществляется в соответствии с RS485 спецификации, например, 1,2 км в длину и 32 узлов.
