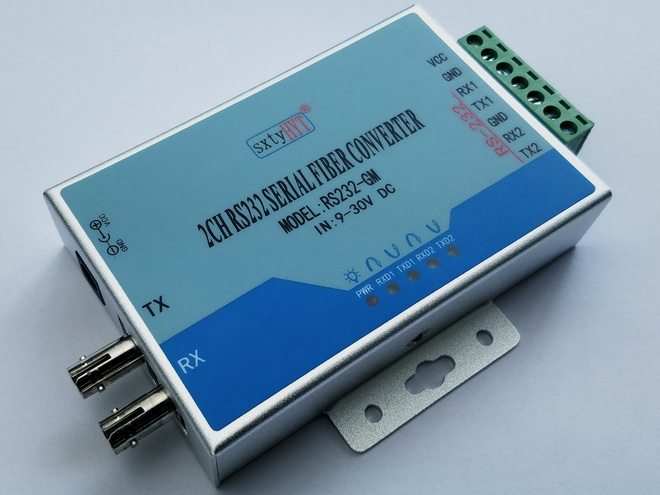

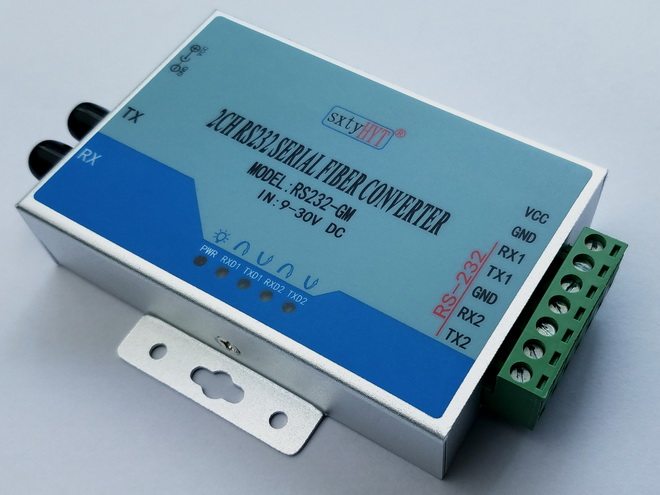

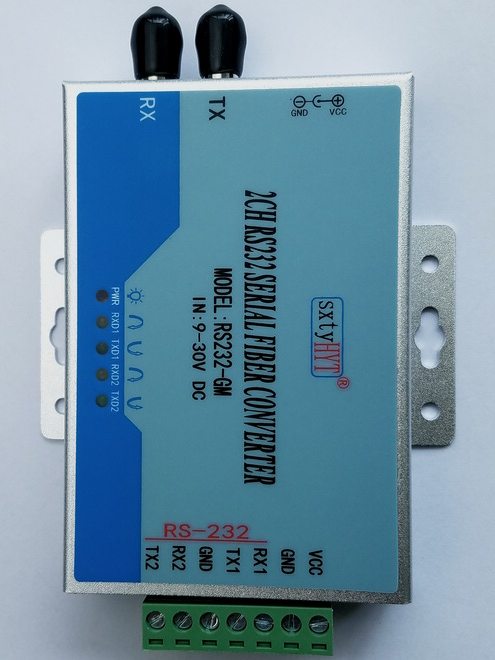

Двухсторонний RS232-to-fiber трансивер с одним преобразователем (мульти) режимом

---

Описание

1. Одномодовое Оптическое волокно (20 км) одномодовое двойное волокно ST card mouth 2. Многомодовое Оптическое волокно (5 км) многомодовое двойное волокно ST Card mouth     RS232-to-single двухволоконно-оптический преобразователь (карта ST): Модель: RS232-GM-SD-ST RS232 в многомодовый двойной волоконно-оптический преобразователь (карта ST): Модель: RS232-GM-MD-ST (Промышленный класс, Антистатическая, 600 Вт Молниезащита tv-трубки, 0.1A защита от перегрузки по току) Одномодовый (многомодовый) двухволоконно-оптический преобразователь RS232 поддерживает передачу данных на большие расстояния двухстороннее трехполосное RS232 или одностороннее пятиполосное RS232-to-optical волокно. Выходной интерфейс RS232 обеспечивает защиту от вспышки 600 Вт для телевизоров и защиту от перегрузки по току 0,1a. Одномодовый (многомодовый) двухволоконно-оптический преобразователь RS232 имеет самое длинное расстояние связи до 20 км (многомодовый 5 км), максимальная скорость передачи сигнала RS232 может достигать 120 кбит/с. Интерфейсы различных электрических стандартов могут быть смешаны. RS232-to-fiber конвертер может использоваться для подключения RS485/422-к-волоконному конвертеру, который может заменить RS-232 на RS-485/422 интерфейсный преобразователь или фотоэлектрический изолятор и обеспечить отличную производительность. Характеристики EMI/RFT. Индикатор питания и индикатор потока данных могут указывать на сбой. Изделие используется в парах. Для связи интерфейса RS232, один интерфейс RS232 одного концевого оптоволоконного конвертера соответствует двум интерфейсам RS232 другого концевого оптоволоконного конвертера. Левый терминал расположен следующим образом: (этикетка продукта отмечена) 1 -------------- VCC блок питания с положительным полюсом 2---------- GND разъем питания отрицательный полюс 3 ----------------- модуль TX порт отправки Приемный порт модуля RX Правый терминал расположен следующим образом: (этикетка продукта отмечена)1 ------------- VCC блок питания положительный полюс2 ------------- GND источник питания отрицательный полюсПриемник RX1 1 RS2324 --------------- TX1 1 RS232 Отправитель5 ------------- GND сигнал заземления (подключен с блоком питания отрицательного полюса)Приемник RX2 2 RS23 27 ----------------- TX2 2 RS23 2 Отправитель Пять сигнальных огней: Источник питания (PWR)--медленная вспышка означает, что конвертер оптического волокна работает нормально, когда он включен Быстрая вспышка светового модуля без полученного сигнала Получение (RXD1)-быстрая вспышка означает, что 1 канал получает данные Отправить (TXD1)-быстрая вспышка означает, что 1 Маршрут отправляет данные Получение (RXD2)-быстрая вспышка означает, что 2 канала получают данные Отправить (TXD2)-быстрая вспышка означает, что 2 маршрута отправляют данные Может поддерживать 2-полосная RS-232 данных в одно и то же время_ Асинхронная передача, применение точка-точка, интерфейс RS-232 и оптическое волокно_ Автоматическое определение скорости последовательного портаСкорость связи: 300BPS-120KBPS_ Рабочий Источник питания: 9-30VDC/350mA (широкий вход напряжения, внутренний стабилизированный модуль изоляции напряжения специального источника питания), внешний источник питанияДополнительный интерфейс SC/FC/ST_ Рабочая длина волны: 1310 нмРасстояние связи: одиночный режим до 20 км, мульти-режим до 5 км600 Вт защита от молнии, 0.1A защита от перегрузки по току, +/-15KV защита от ОУР и обычная защита от помех на земле of_RS-232 трубка для телевизоров на линию_ Средняя передача: одномодовое Оптическое волокно многомодовое волокно_ Размер профиля: 115 мм * 90 мм * 23 мм_ Использование окружающей среды:-40 ~ 85 C, относительная влажность от 5% до 95%.PLC_ Система управления промышленной автоматизации_ Удаленная компьютерная система мониторингаАвтоматизированное электронное производственное оборудование_ Системы контроля доступа_ Системы управления посещаемости_ Потребление системыСистема парковки_ Система самопомощи_ Автобусная система сбора пошлин



---
