Описание товара

NE555 водяной светильник CD4017 электронный сделай сам |NE555 водяной светильник CD4017 электронный сделай сам |NE555 водяной светильник CD4017 электронный сделай сам |NE555 водяной светильник CD4017 электронный сделай сам |


3_

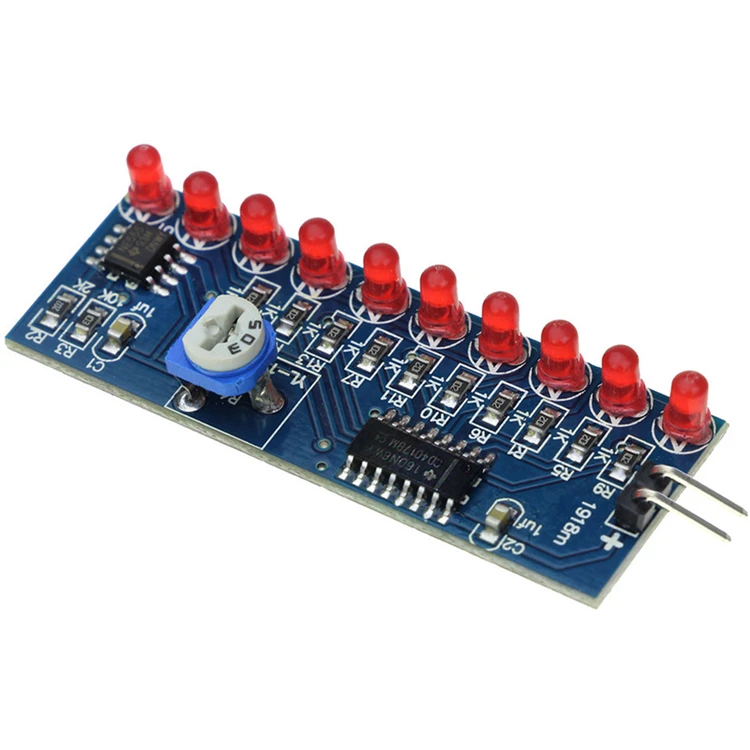

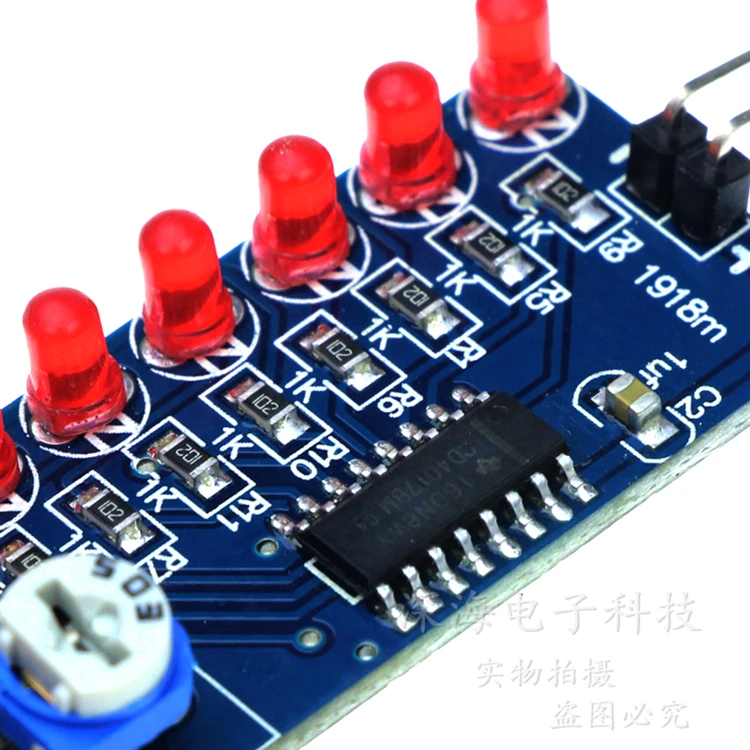

Название комплекта: NE555 + CD4017 водяной светильникМощность Напряжение питания: 2,5-14,5 VРазмер печатной платы: 5,4 см * 2,1 смPCB толщина: 1,6 ммЭтот комплект в основном состоит из схемы генерации часов и десятичной контурной схемы. NE555-это самостоятельный мультивибратор с сердечником. Источник питания заряжает конденсатор C1 через R2, R3 и R4. Когда C1 начинает зарядку, 2 фута NE555 все еще находятся на низком уровне, поэтому выходной терминал 3 является высоким уровнем. Когда источник питания заряжается от 2/3 напряжения питания через R2, R3 и R4, выходной штырь 3 уровня изменяется от высокого к низкому, И внутренняя разрядная трубка NE555 включена. Конденсатор C1 разряжается через pin 7 R4, R3 И NE555. Когда напряжение на C1 ниже 1/3 напряжения источника питания, уровень pin 3 NE555 меняется от низкого до высокого уровня. C1 заряжается снова. Этот цикл формирует колебание. Время зарядки: 0,695 (R2 + R3 + R4)C1, Время разряда: 0,695 (R4 + R3)C1, R4 можно регулировать для управления выходной частотой осциллятора, И сигнал колебания часов NE555 непрерывно добавляется к 14-ти контактам CD4017. Десять светодиодов подключены к 10 выходам CD4017. Когда 10 выходов CD4017 поочередно генерируют высокий уровень под действием сигнала часов, D1--D10 последовательно освещаются, чтобы создать эффект водного светильник.Отрегулируйте R4 для регулировки скорости потока Светодиодный светильник.

3_

20190407_104939_02320190407_104939_02220190407_104939_02420190407_104939_02520190407_104939_026
