DP20V2A программируемый понижающий модуль питания с постоянным напряжением и током

DP20V2A программируемый понижающий модуль питания с постоянным напряжением и током

I. Информация о продукте

Модуль питания NC объединяет функции аналоговой регулировки и цифрового управления. Он компактный и деликатный. Выходное напряжение составляет 0-20,0 V Регулируемый, шаг на 0,1 V, выходной ток 0-2.00A Регулируемая и шаг 0.01A. По сравнению с традиционным понижающим модулем, модуль имеет функцию пускового заданного напряжения хранения и два набора быстрого напряжения хранения. Более удобно и быстро регулировать требуемое напряжение/ток. С ЖК-дисплеем и функцией цифрового вольтметра, ЖК-экран может легко просматривать предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность, яркость ЖК-дисплея. Включая различные более практичные функции, более гуманные, визуальные.

II. Технические параметры

IN +: вход положительный

IN-: вход отрицательный

Выход +: выход катода

Выход: Выход Отрицательный

Ток на выходе: 0-2,00a

Выходная мощность: макс. 40 Вт

Частота пульсации: около 330 кГц

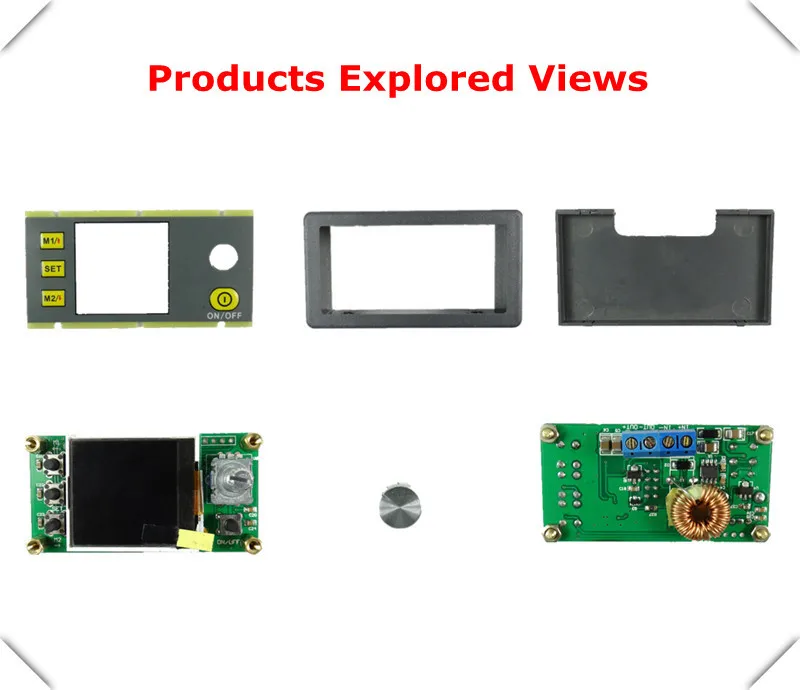

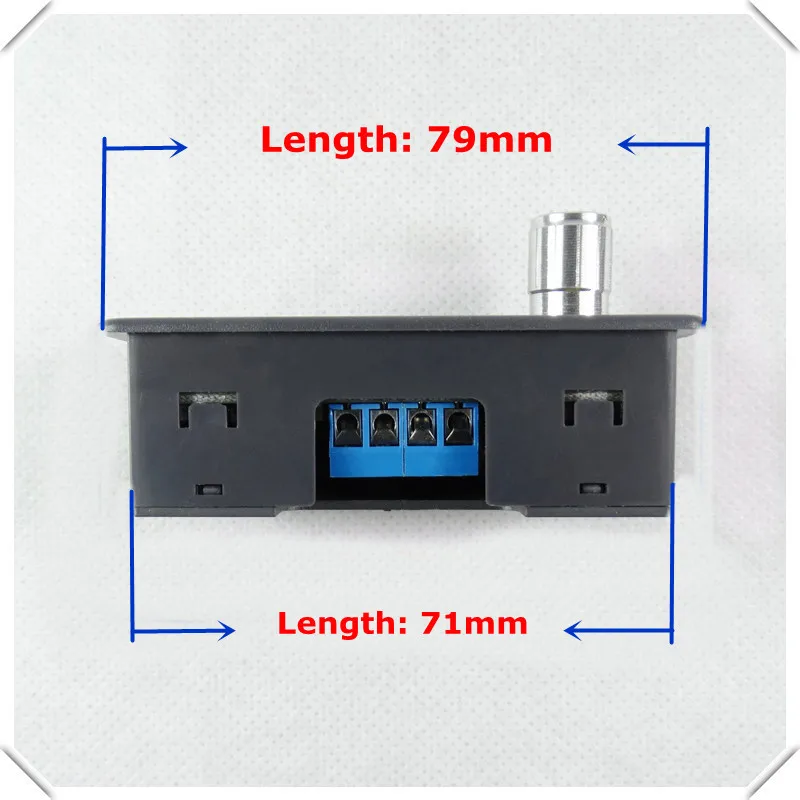

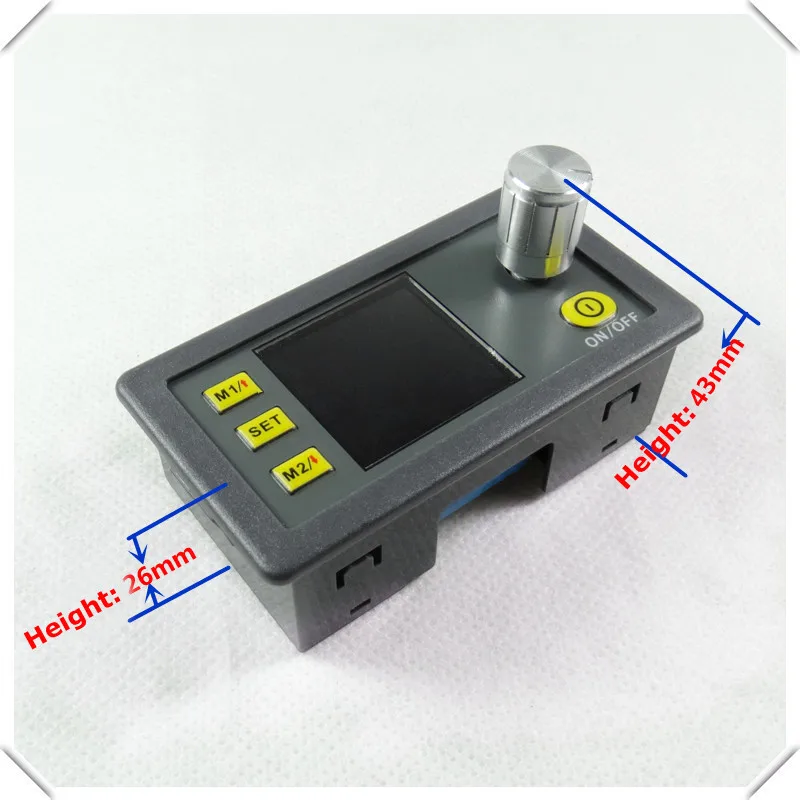

Размер формы: 79 мм * 43 мм * 26 мм

Размер отверстия: 71 мм * 39 мм

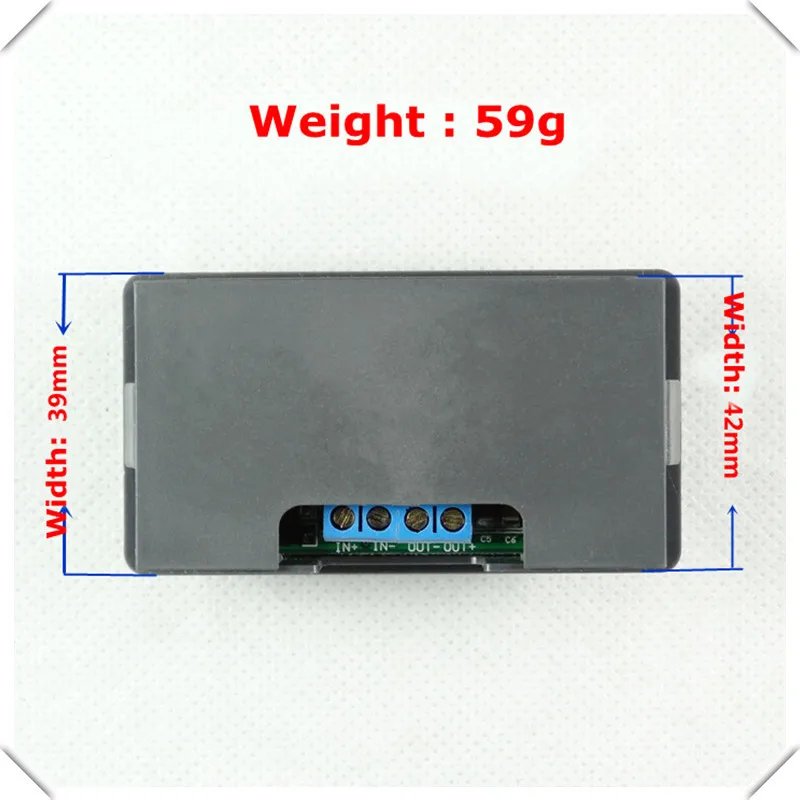

Вес: 59 г/крыса

Пик пульсации: 50 мВ (стандартный)

Вход Напряжение диапазон: 4,5-23V (Примечание: 23V-максимальный размер Напряжение, пожалуйста, не используйте их в собственных целях или он будет поврежден)

Диапазон выходного напряжения: 0-20,0 в (режим понижения, вход должен быть больше, чем выход 3 в или более) Управление ключом может быстро отправить два набора данных.

III. Инструкции для Применение

1. Описание дисплея:

U-IN: входное напряжение

U-SET: предустановленное напряжение, U-OUT: выходное напряжение

I-SET: предустановленный ток, I-OUT: выходной ток

Мощность: выходная мощность, M-PRE: быстрое хранение

Светодиодный: яркость подсветки M1: быстрое хранение 1

M2: быстрое хранение 2S-MD: режим настройки

R-MD: режим нормальной работы вкл./выкл.: вход/закрытие модуля
2 ключа, описание функции:
Набор: настройки функций, подтверждение функций
M1/: быстро извлеките значение для хранения M1/ключ для выбора откидной крышки/быстро сохранить
M2/: быстрое извлечение значения для хранения M2/Кнопка выбора откидной крышки/быстрое сохранение
Вкл./выкл.: кнопка выхода напряжения
3 инструкции по эксплуатации:
(1) Регулировка предустановленного напряжения: Пресс клавиша установки (полиуретан) с откидной крышкой с предустановленное напряжение регулирования U-SET, Пресс закодированные или потенциометров, введите числовые регулировки, Пресс кодовый потенциометр, в свою очередь, выберите числового программного положения регулировки, поверните кодовый потенциометр, чтобы отрегулировать числовое значение, нажмите кнопку SET key короткое, Регулировка напряжения выхода. В процессе регулировки заданного напряжения, если Кнопка ВКЛ/ВЫКЛ была включена, выходное напряжение будет обновляться немедленно; Если Кнопка ВКЛ/ВЫКЛ была отключена, напряжение на выходе не будет.
(2) регулирование предустановленный ток: Пресс клавиша установки (полиуретан) с откидной крышкой вплоть до заданной Управление током I-SET, Пресс закодированные или потенциометров, введите числовые регулировки, Пресс кодовый потенциометр, в свою очередь, выберите числового программного положения регулировки, поверните кодовый потенциометр, чтобы отрегулировать числовое значение, нажмите SET key короткое, Регулировка тока выхода.
(3) хранение выключения питания: чтобы включить модуль питания, используйте текущее предустановленное напряжение, предустановленный ток и уровень яркости подсветки ЖК-дисплея, когда он включен в следующий раз, эти значения необходимо сохранить, прежде чем модуль будет выключен. Нажмите и удерживайте заданный ключ в обычном режиме работы (R-MD) до тех пор, пока на ЖК-экране не появится надпись «MEMO» с красным шрифтом, указывая, что три значения были сохранены, затем отпустите ключ SET, и модуль будет по умолчанию соответствовать заданным значениям, когда он будет включен в следующий раз.
(4) хранение быстрого хранения значение: Нажмите кнопку SET, переверните вниз до M-PRE, нажмите кодовый потенциометр, чтобы попасть в положение хранения M1 и M2, а затем нажмите M1/key в ближайшее время, есть местоположение M1; m2/key, затем храните в месте расположения M2, нажмите SET key в ближайшее время, выйти из режима хранения.
(5) вызовите значение быстрого хранения: когда система не находится в режиме set («S-MD»), соответствующее значение напряжения хранения быстрого доступа можно отрегулировать, нажимая на M1/или M2/в течение длительного времени.
(6) Регулировка яркости подсветки: нажмите клавишу SET, переверните к заенному регулятору подсветки, нажмите на кодированный потенциометр, вставьте цифровую регулировку, нажмите кодированный Потенциометр в свою сторону, выберите положение с числовой регулировкой, поверните кодированный потенциометр, чтобы отрегулировать значение, нажмите на кнопку SET Выход из настройки яркости подсветки.
Характеристическая вязкость полимера. Примечания
1. Когда модуль не используется или не регулирует заданный напряжение и ток, рекомендуется, чтобы выключить выход для того, чтобы предотвратить неправильную операцию высокого напряжения и высокий ток на выходе от выгорания нагрузки электрических приборов.
2. Убедитесь, что установленное напряжение ниже, чем входное напряжение модуля. В противном случае, модуль вызовет.
3. Входное напряжение модуля ниже 23 в, а 23 В-это максимальное предельное напряжение. Пожалуйста, используйте его свободно, в противном случае модуль будет поврежден.
4. Не подвергайте силовой модуль солнечных лучей в течение длительного времени во избежание повреждения жидких кристаллов.
5. Когда входное напряжение модуля упадет, и он не может удовлетворить условие, что входное напряжение выше, чем предустановленное напряжение 3 в, модуль автоматически закроет выход, чтобы предотвратить повреждение модуля.
6. Когда модуль используется при полной нагрузке, пожалуйста, обратите внимание на сохранение вентиляции и теплоотвода модуля.
7. Пожалуйста, не заряжайте аккумулятор с модулем. Если источника питания остановлен на входной разъем, обратное напряжение аккумулятора может привести к повреждению модуля. {Если вам необходимо использовать его, добавьте диод в выходной положительный.)
