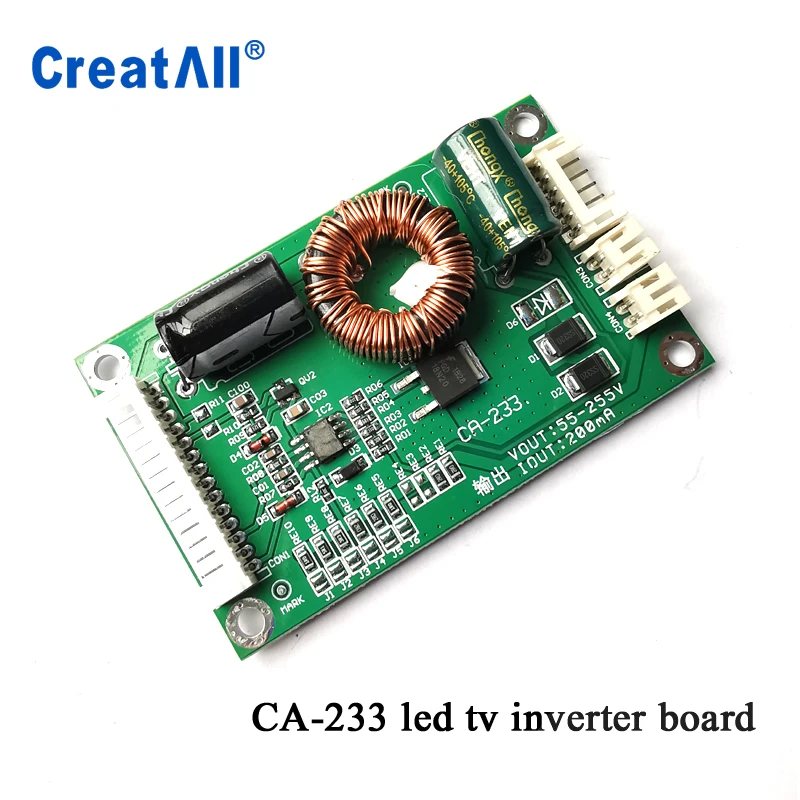

5 шт./лот CA-233 Универсальный 32-60 дюймов LED LCD TV подсветка постоянный ток booster board 55-255V

CA-233 Универсальный 32-60 дюймов LED LCD TV подсветка постоянный ток booster board 55-255 V Выход постоянного тока
CA-233 для TCL. Конка. Skyworth. Changhong. Hisense. Haier и другие бренды телевизоров с тройной подсветкой, ремонт схемы привода или сборка телевизора. Входное напряжение 40-165 В, выход 55-255 в.
Если вы не знаете требуемое напряжение панели подсветки, пожалуйста, установите от минимального тока (по умолчанию 200 мА), чтобы попробовать, яркость подсветки не достаточно, а затем Медленно увеличивайте, не используйте максимальный ток для освещения подсветки, легко сжигать свет или водить доску.

CA-233 инструкции по регулировке тока:

J1 = 20 мА
J2 = 40 мА
J3 = 60 мА
J4 = J5 = 100 мА
J6 = 200 мА

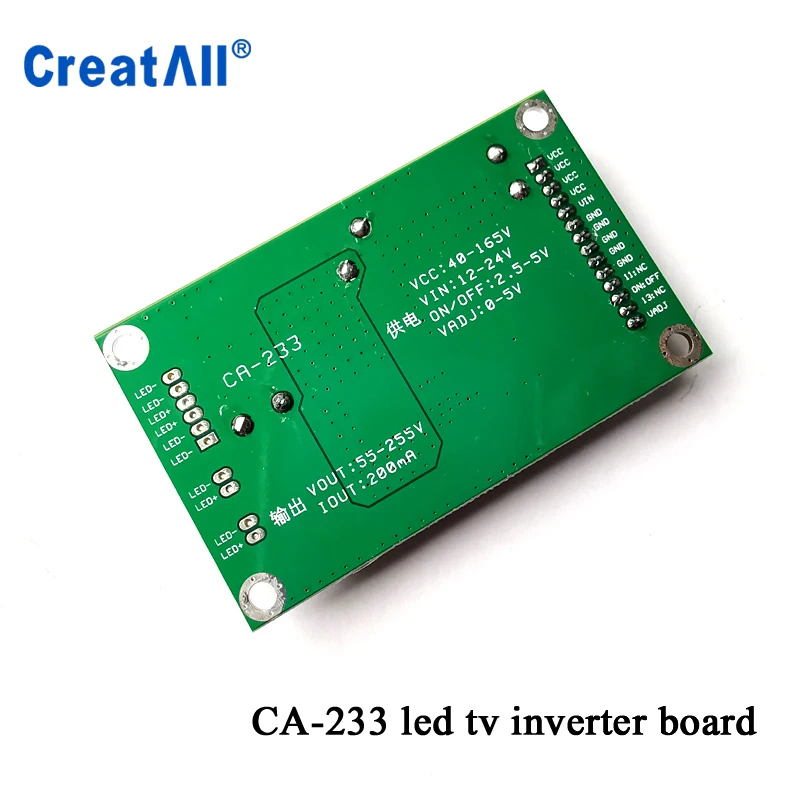

Инструкция по подключению:

1. В интегральной плате Питания выпрямление для подсветки конденсатора фильтра положительное напряжение к VCC, диапазон напряжения между 45 В-165 в
2. Затем напряжение 12-24 В к VIN, не может быть подключен к высокому напряжению более 45 в
3. Подключите мощность земли к GND
4. NC пуст, не подключен
5. В оригинальной плате Питания, чтобы найти сигнал переключателя, полученный вкл/выкл, диапазон отсчета 2,5 В-5 В
6. Оригинальный сигнал затемнения машины, соединенный с ногами VADJ, 5 В является самым темным, 0 В является самым ярким

Выход по умолчанию 200 мА, через паяльные соединения короткого замыкания может увеличить соответствующее значение тока (на основе 200 мА плюс), будьте осторожны, чтобы не увеличить чрезмерный ток, чтобы не сжечь лампу.
На входном напряжении: постоянная пластина тока нуждается в двухполосном входном напряжении, VCC затем 40-165 в напряжении, VIN затем 12-24 в напряжении, только одно напряжение не будет повышаться.

Совет: Питание приводной платы, чтобы обратить внимание на изоляцию, питание после того, как мощность не должна немедленно класть на железо и аналогичный проводящий материал. После источника питания обратите внимание на разрядку электролиза 400 В (во избежание поражения электрическим током или повреждений). Зимнее тело статическое сильное, не прикасайтесь непосредственно к полупроводниковой плате на печатной плате (вы можете мыть руки, а затем прикоснуться).
