Модуль датчика температуры MAX31865 RTD Платиновое сопротивление от PT100 до PT1000 1

Модуль датчика температуры MAX31865 RTD Платиновое сопротивление от PT100 до PT1000 1

Для точного определения температуры, ничего не превосходит Платиновый RTD. Датчики температуры сопротивления (RTDs)-это датчики температуры, которые содержат резистор, изменяющий значение сопротивления по мере изменения температуры, в основном своего рода термистор. В этом датчике резистор на самом деле является небольшой полосой платины с сопротивлением 100 Ом при 0 °C, таким образом, название PT100. По сравнению с большинством термисторов NTC/PTC, тип PT RTD гораздо более стабильный и точный (но и более дорогой) PT100's были использованы в течение многих лет для измерения температуры в лабораторных и промышленных технологиях, и разработали репутацию точности (лучше, чем термопары), повторяемости, и стабильности.

Однако, чтобы получить эту точность и точность из вашего PT100 RTD, необходимо использовать усилитель, который предназначен для считывания низкого сопротивления. Еще лучше иметь усилитель, который может автоматически регулировать и компенсировать сопротивление соединительных проводов. Если вы ищете отличный датчик RTD, сегодня ваш счастливый день, потому что у нас есть прекрасный Наш RTD усилитель датчика с MAX31865 Пробоя Для использования с любыми 2, 3 или 4 проводами PT100 RTD!

Мы носили различные усилители термопары MAXIM, и они отличные-но термопары не имеют лучшей точности или точности, потому что когда показания должны быть как можно лучше. MAX31865 обрабатывает все ваши потребности RTD, и может даже компенсировать 3 или 4 провода RTDs для лучшей точности. Подключите к нему любой микроконтроллер по SPI и прочитайте коэффициент сопротивления от внутреннего АЦП. Мы ставим резистор 430Ω 0.1% в качестве эталонного резистора на пробой. У нас есть пример кода, который будет рассчитать температуру на основе сопротивления для вас.

Мы даже сделали пробой 5 в совместимый, с регулятором 3,3 В и смещение уровня, так что вы можете использовать его с любым для Arduino или микроконтроллера.

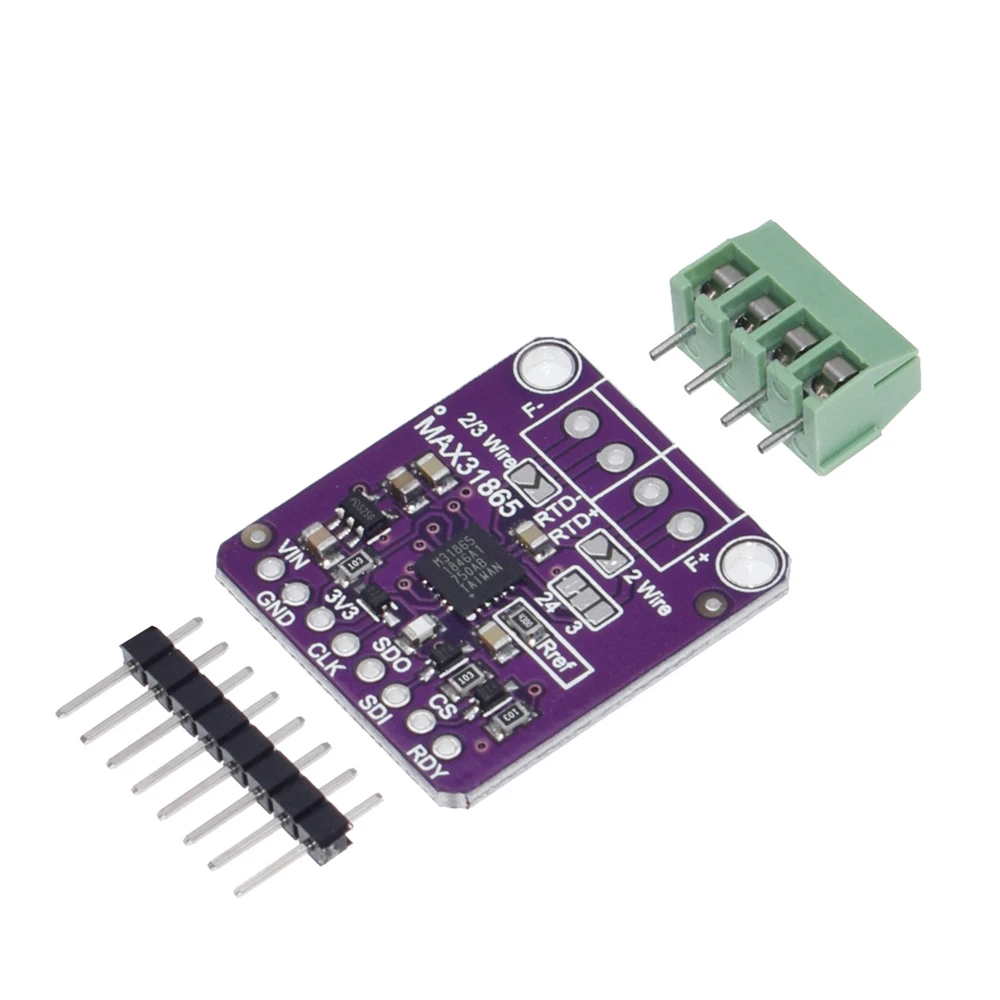

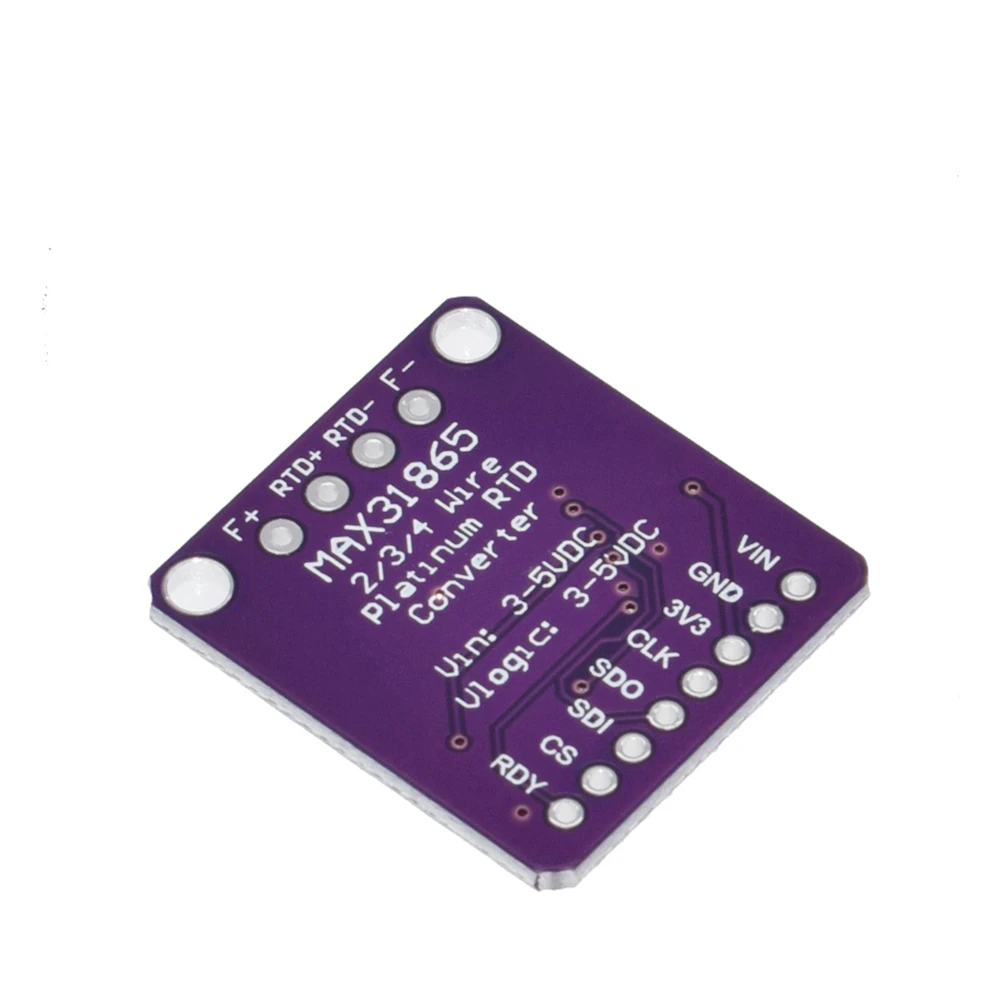

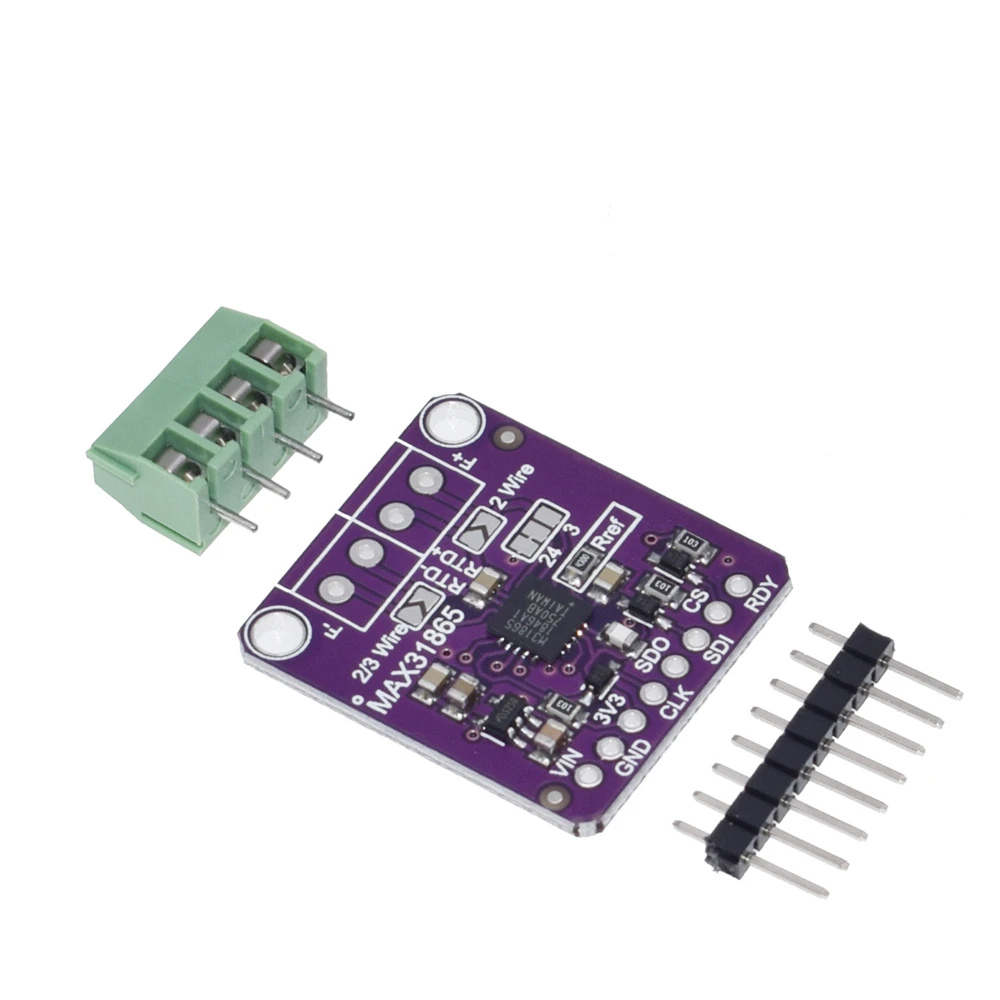

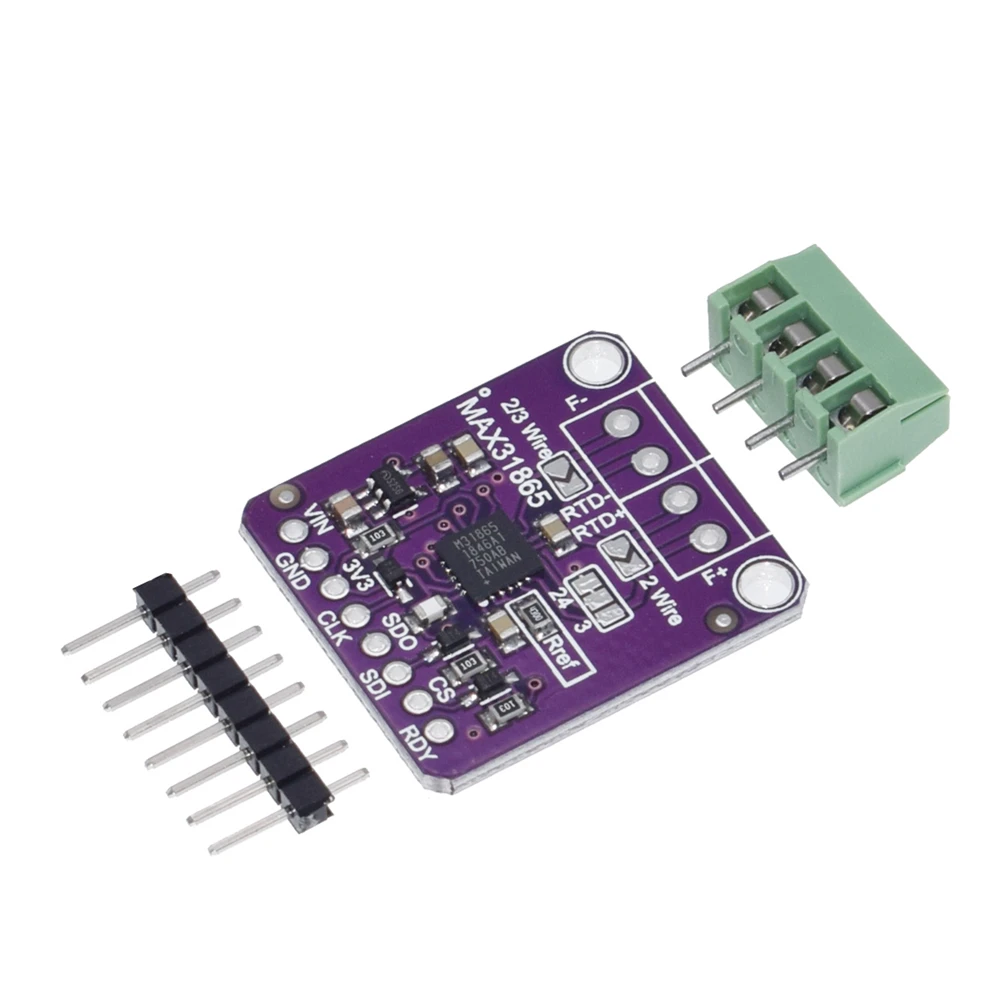

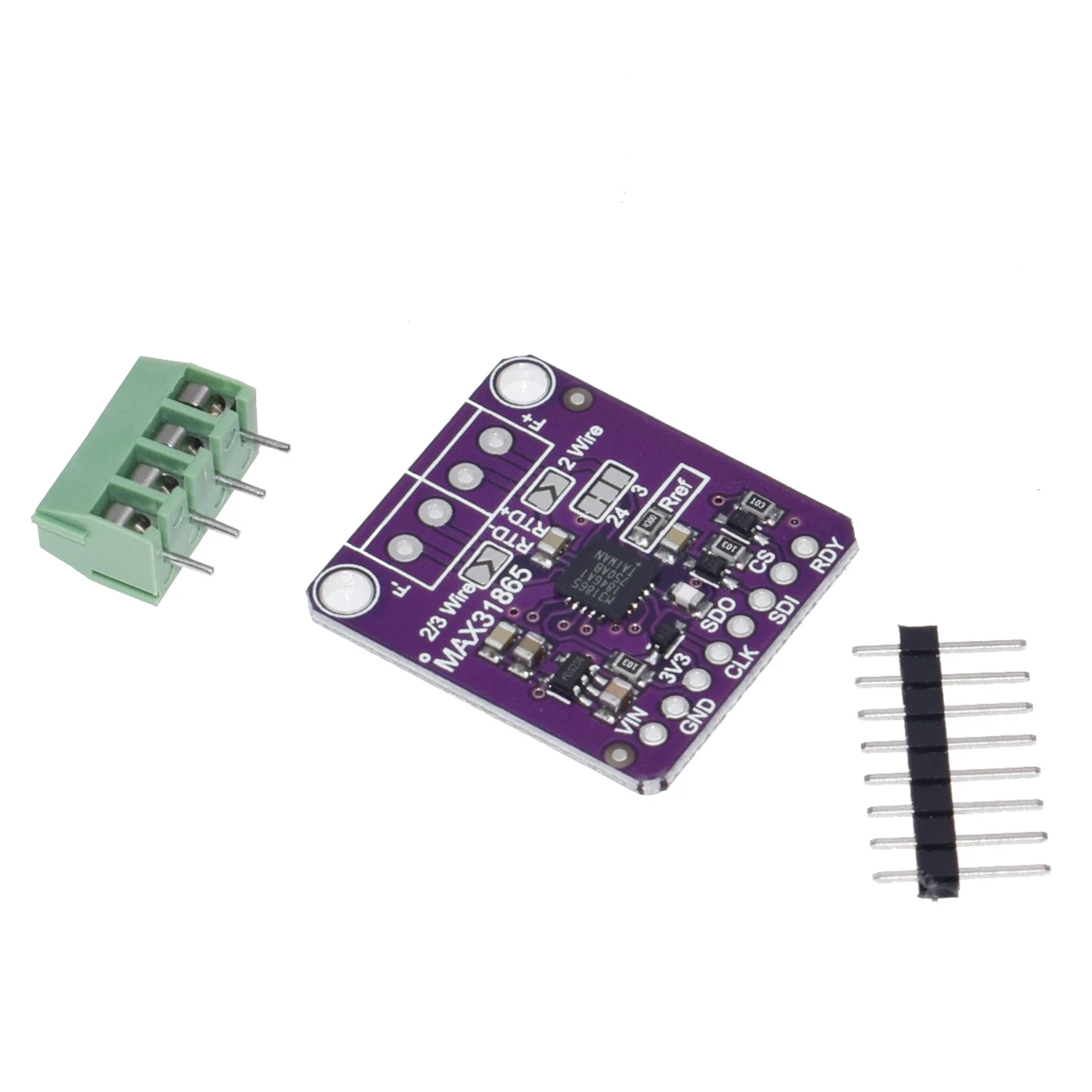

Каждый заказ поставляется с одним собранным RTD усилителем коммутационной платы. Также поставляется с двумя 2-х контактный клеммы (для подключения к датчик RTD) и контактный разъем (Подключите к любому макет или perfboard). Требуемый RTD PT100 не включен! (Но мы продаем их в магазине). Некоторая пайка требуется, чтобы припаять коннекторы и клеммные блоки к пробою, но это простая задача с паяльными инструментами.
