1. Описание:

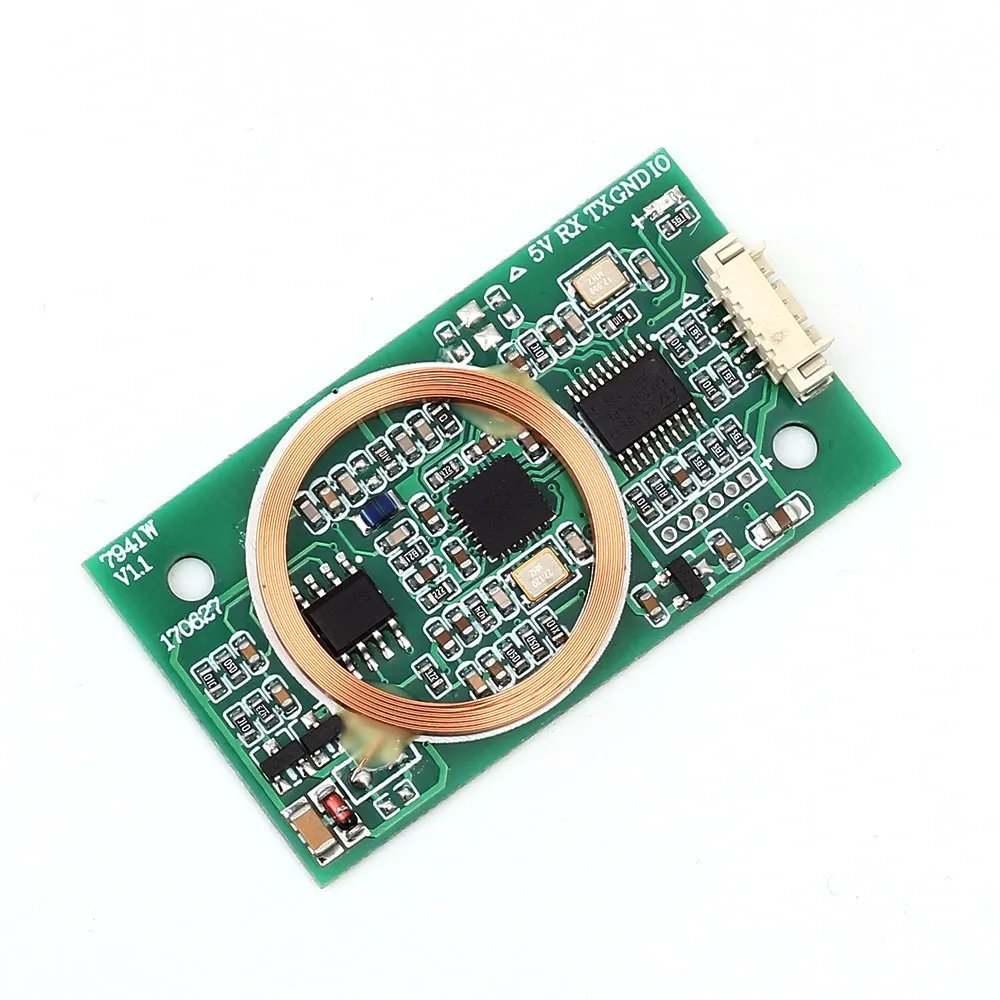

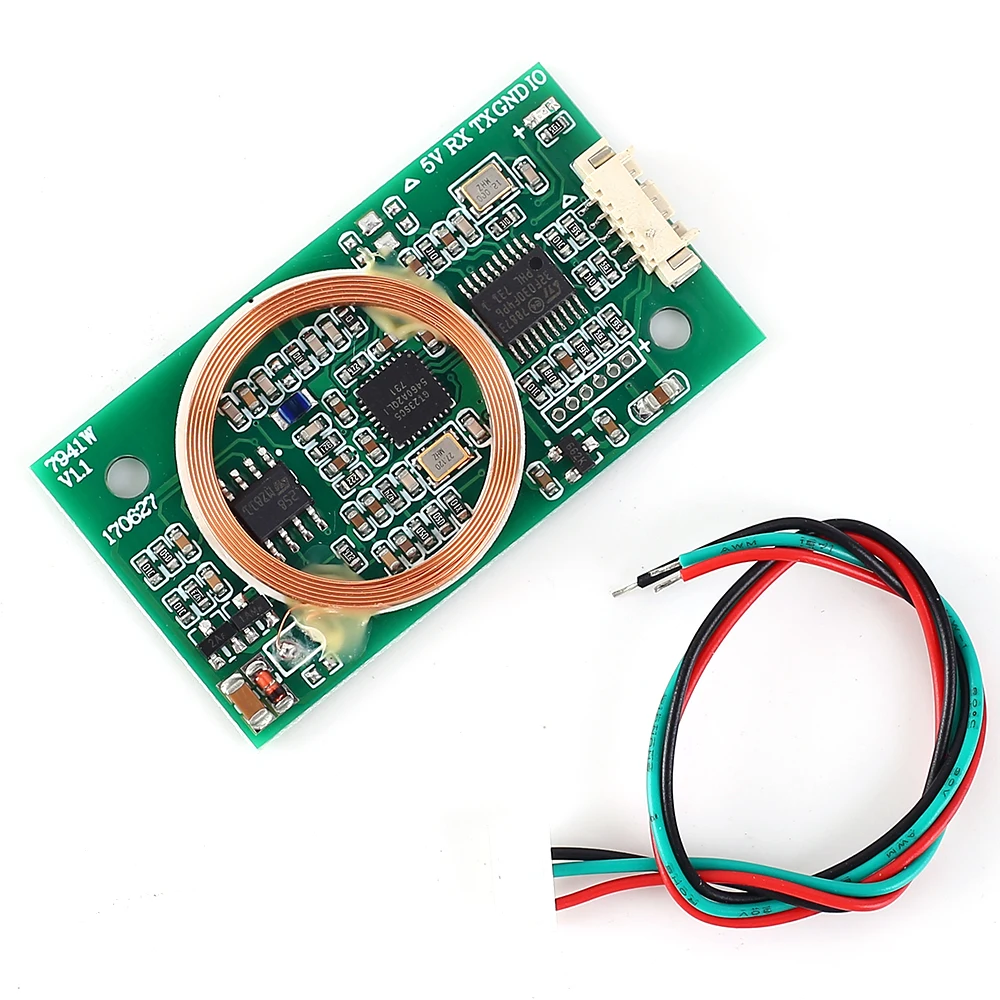

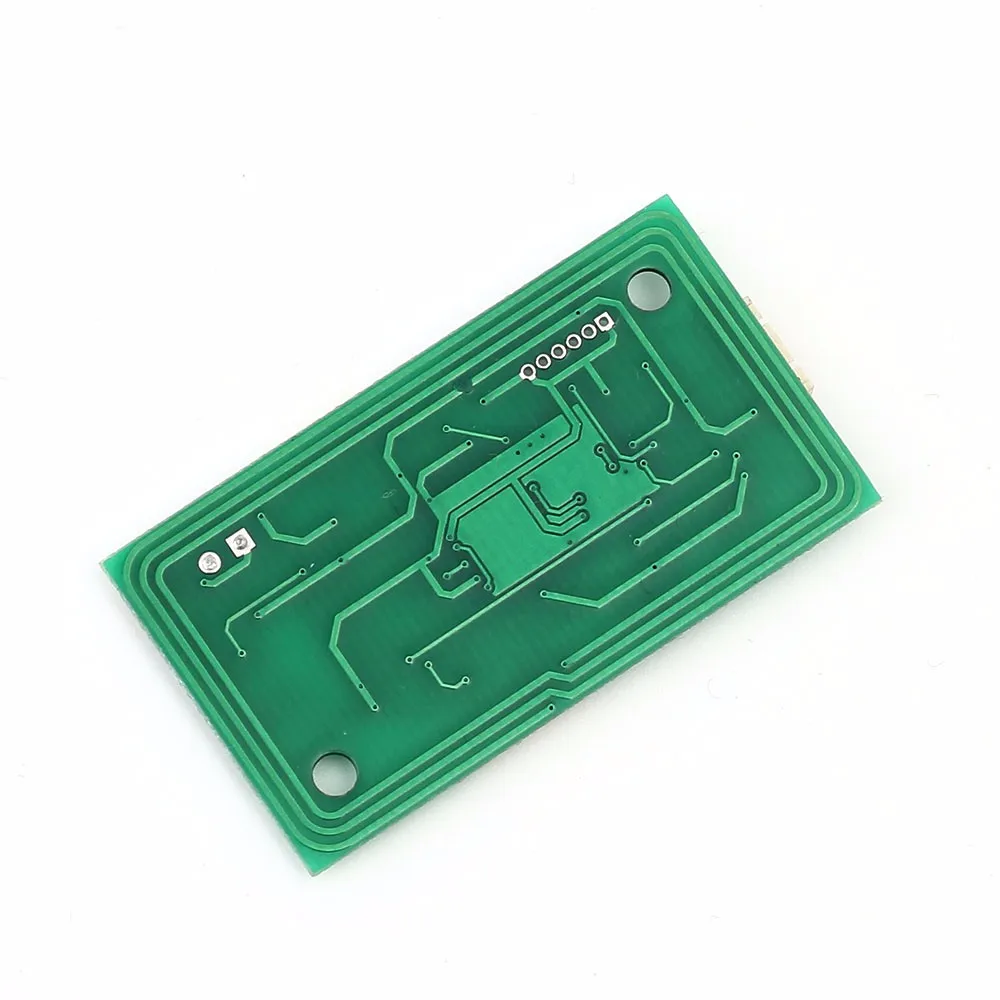

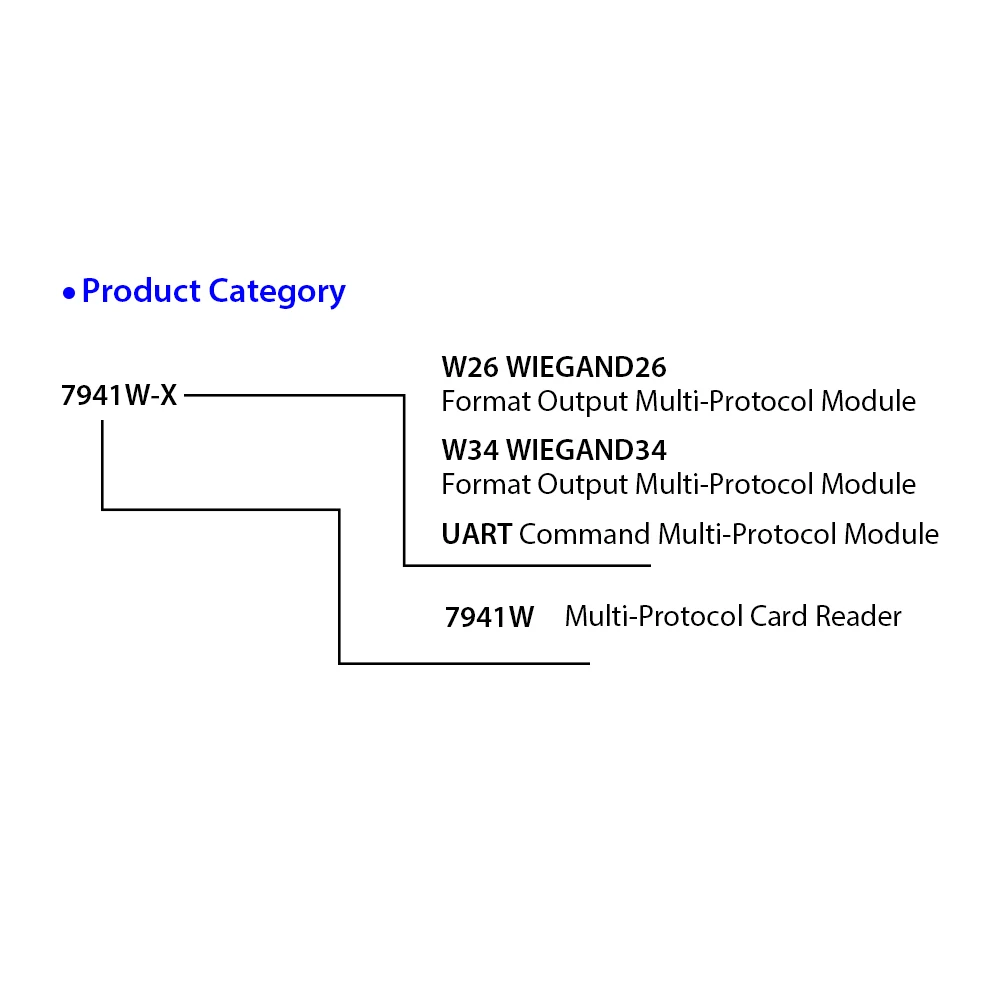

7941 Вт-это двухдиапазонный модуль считывания и записи с помощью нескольких протоколов. Набор IC и ID для чтения и записи. Он может читать различные IC и ID-карты. Поддержка K,UID карты, IC карты, T5577 ID карты.

2. Особенности:

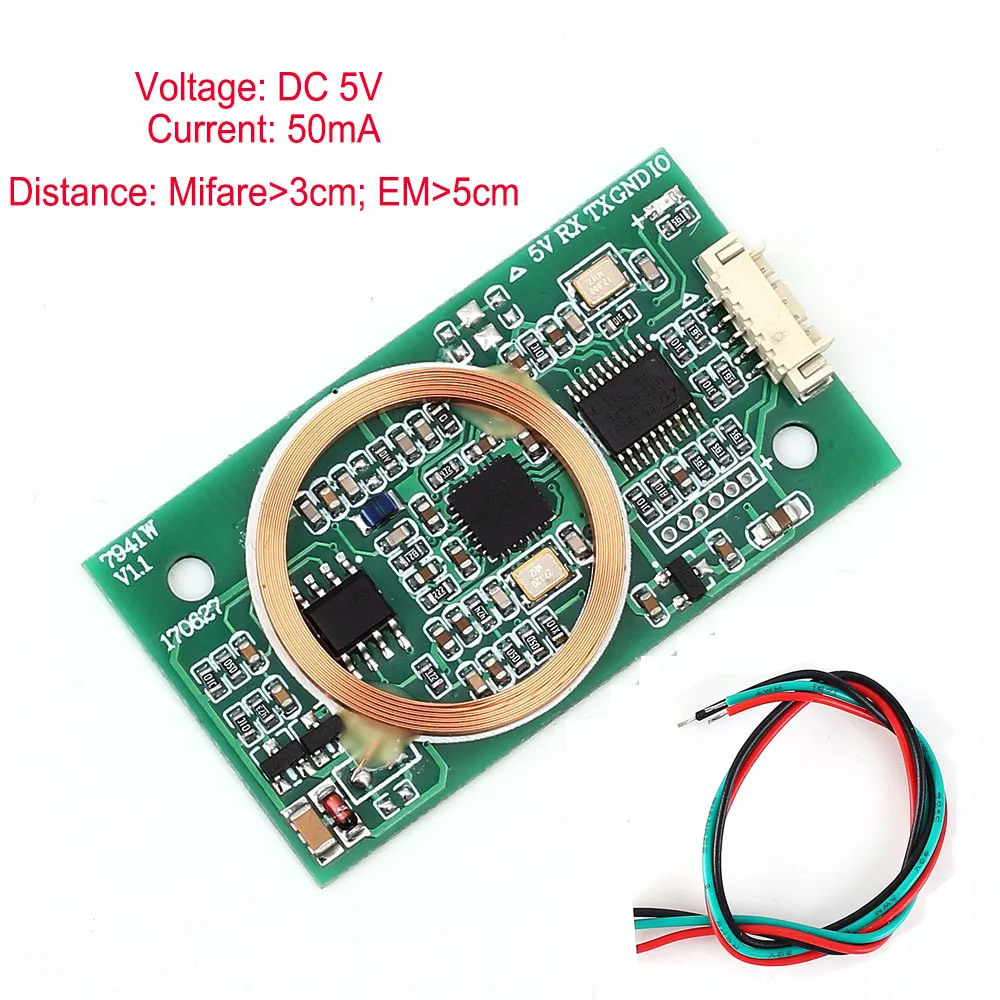

1>. Напряжение: 5 В постоянного тока

2>. Ток: 50 мА

3>. Расстояние: EM>5 см

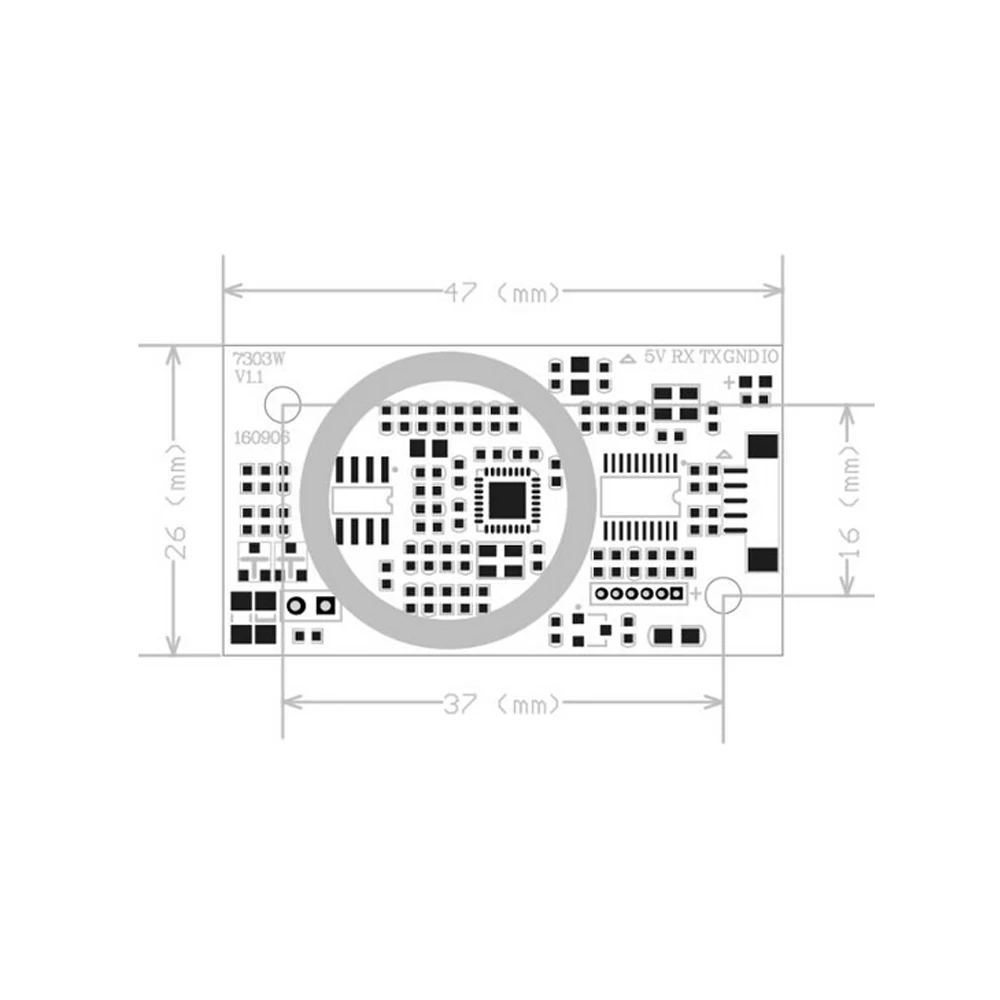

4>. Размер: 47mmX26mmX5mm

5>. Интерфейс: UART, Wiegand

6>. Поддержка чипов: ISO/IEC 14443 A, NTAG, MF1xxS20, MF1xxS70, MF1xxS50

7>. EM4100, T5577 функция чтения и записи

8>. Рабочая температура: -25 ~ 85 по Цельсию

3. Введение подключения:

1>.5 в: 5 В постоянного тока; Если вы используете линейную мощность, это принесет лучшие эффекты

2>.RX: получить pin

3>.TX: штифт передачи

4>.GND: заземление источника питания

5>.IO: определение

4. Введение протокола: (протокол связи последовательного порта UART показан ниже)

1>. Заголовок протокола: Отправка (0xAB 0xBA)

2>. Возврат: (0xCD 0xDC)

3>. Адрес: по умолчанию 0x00

4>. Команда:

Отправка:

1). 0x10 считывание номера UID

2). 0x11 укажите UID номер (4 байта), используйте пароль по умолчанию ffffffffffff

3). 0x12 читать указанный сектор

4). 0x13 укажите секцию

5). 0x14 изменить пароль группы A или группы B

6). 0x15 считываемый идентификационный номер

7). 0x16 написать номер T5577

8). 0x17 считывает все данные по секторам (карта M1-1K)

Возврат:

1). Замена 0x81

2) ошибка при возврате 0x80

5>. Длина данных: означает следующую длину данных; Если это 0, то следующие данные не будут возникать

6>. Данные: чтение и запись данных

Отправка данных:

1). Чтение указанного раздела: первый байт данных представляет собой секцию; Второй байт означает определенный блок отрасли; Третий байт означает пароль группы A или B (0x 0A/0x0B); затем поставляется с паролем в 6 байт

2). Заданный участок записи: первый байт данных представляет собой секцию; Второй байт означает определенный блок отрасли; Третий байт означает пароль группы A или B (0x 0A/0x0B); затем он поставляется с паролем в 6 байтов и блоком данных в 16 байтов

3). Изменить пароль: первый байт означает определенный сектор; Второй байт означает пароль группы A или B (0x 0A/0x0B); Затем Он поставляется со старым паролем в 6 байтов и новым паролем

Получение данных:

Чтение указанного формата данных о возврате в сектор, первый байт-это сектор; Второй байт-это определенный блок в секторе; Затем он поставляется с данными о блоке в 16 байт

7>. Проверка XOR: результат проверки других байтов, за исключением заголовка протокола

5. Пример:

AB BA 00 10 00 10

AB BA 00 11 04 6D E9 5C 17 DA

AB BA 00 12 09 00 01 0A FF 10

AB BA 00 13 19 00 01 0A FF 00 01 02 03 04 05 06 07 08 09 01 02 03 04 05 06 07 07 07 07

AB BA 00 14 0E 00 0A FF 01 02 03 04 05 06 17

AB BA 00 15 00 15

AB BA 00 16 05 2E 00 B6 A3 02 2A

AB BA 17 07 0A FF 1A

6. Применение:

1>. Модуль считывания отпечатков пальцев

2>. Вход охранника Интерком чтение записи модуль

3>. Репликатор

Флуоресцентный

7941E чтение

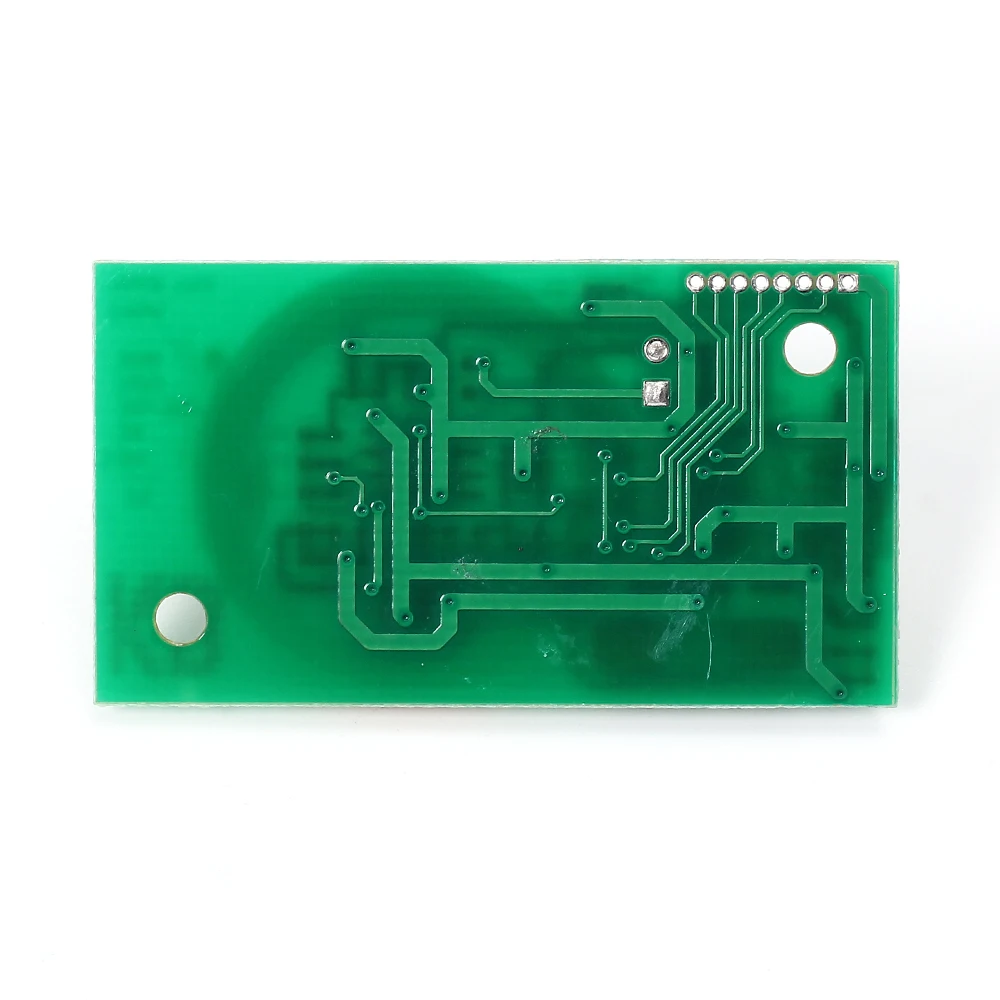

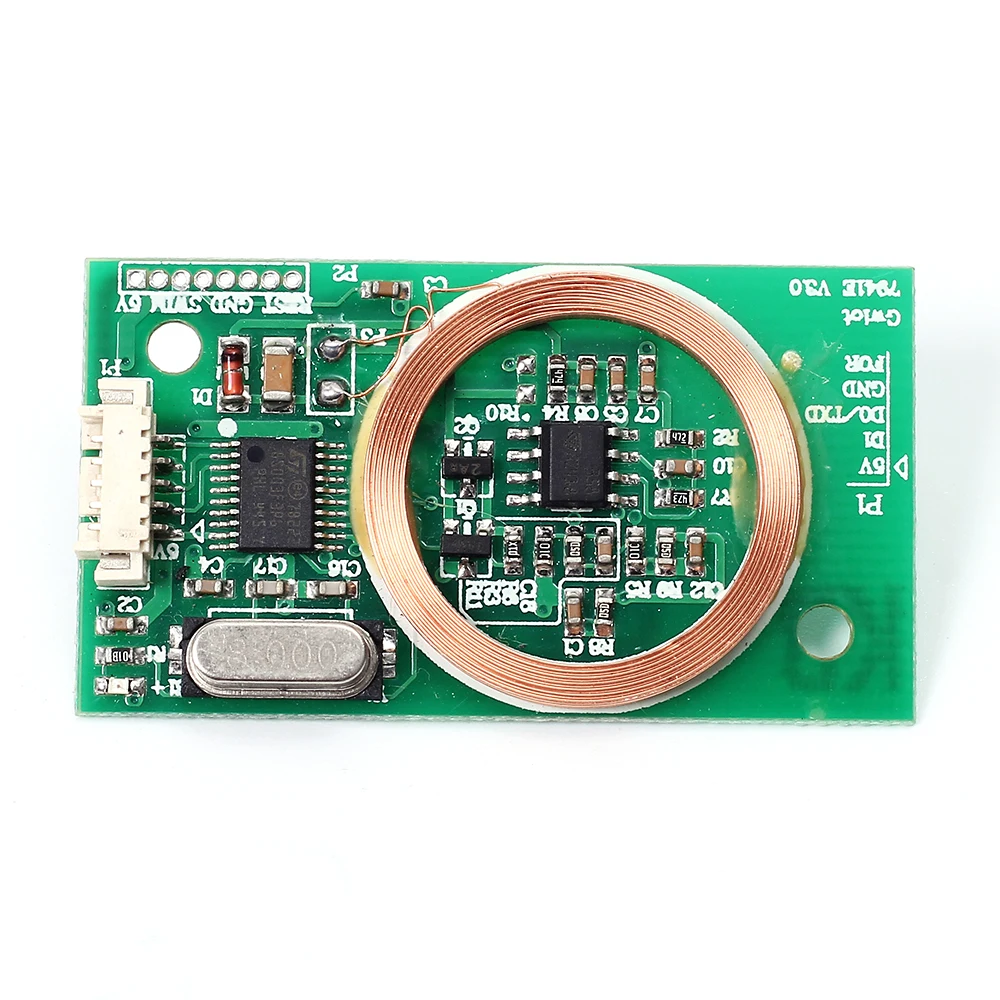

1. Описание:

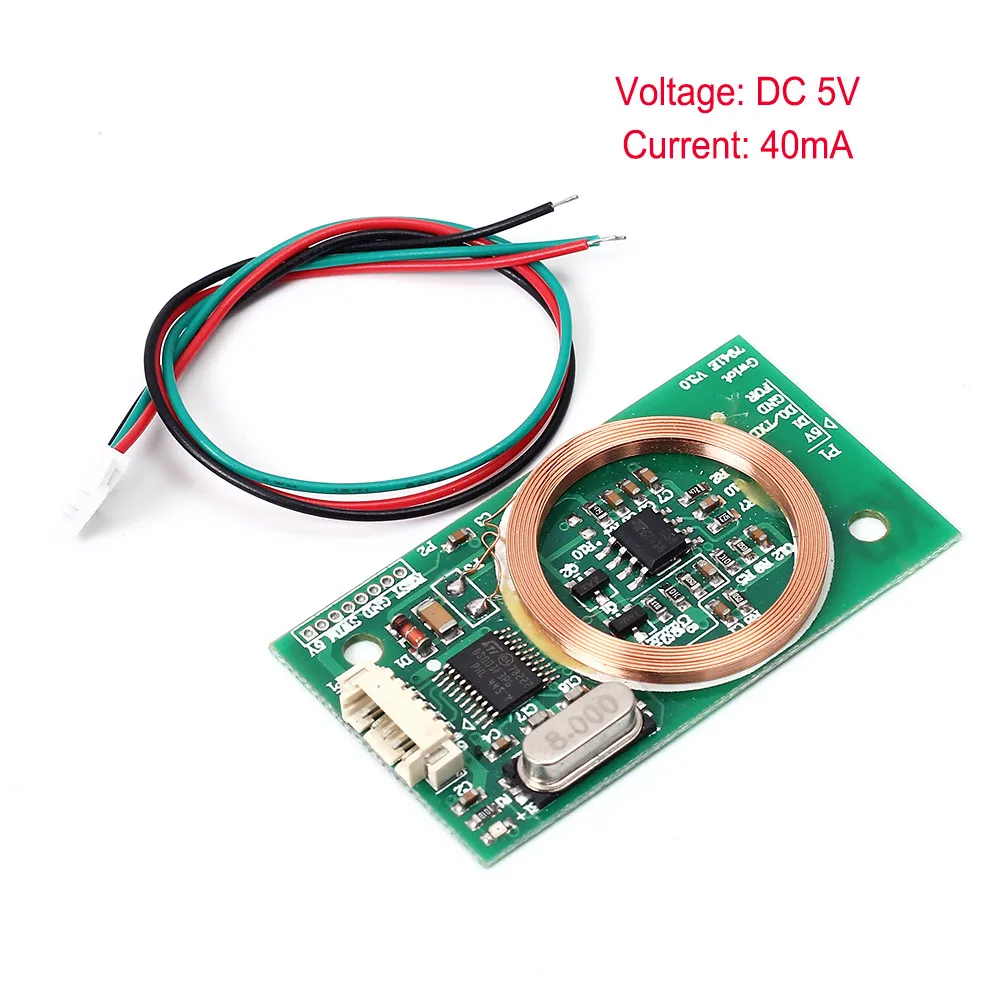

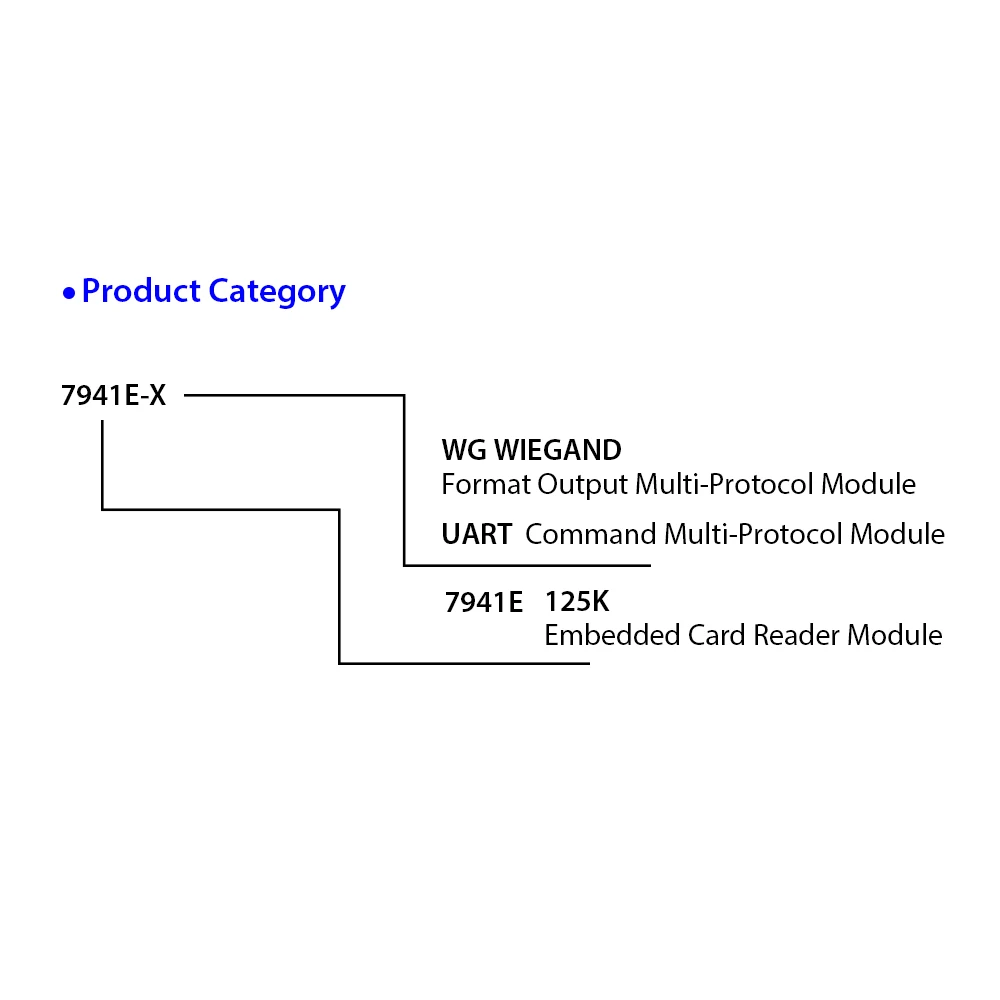

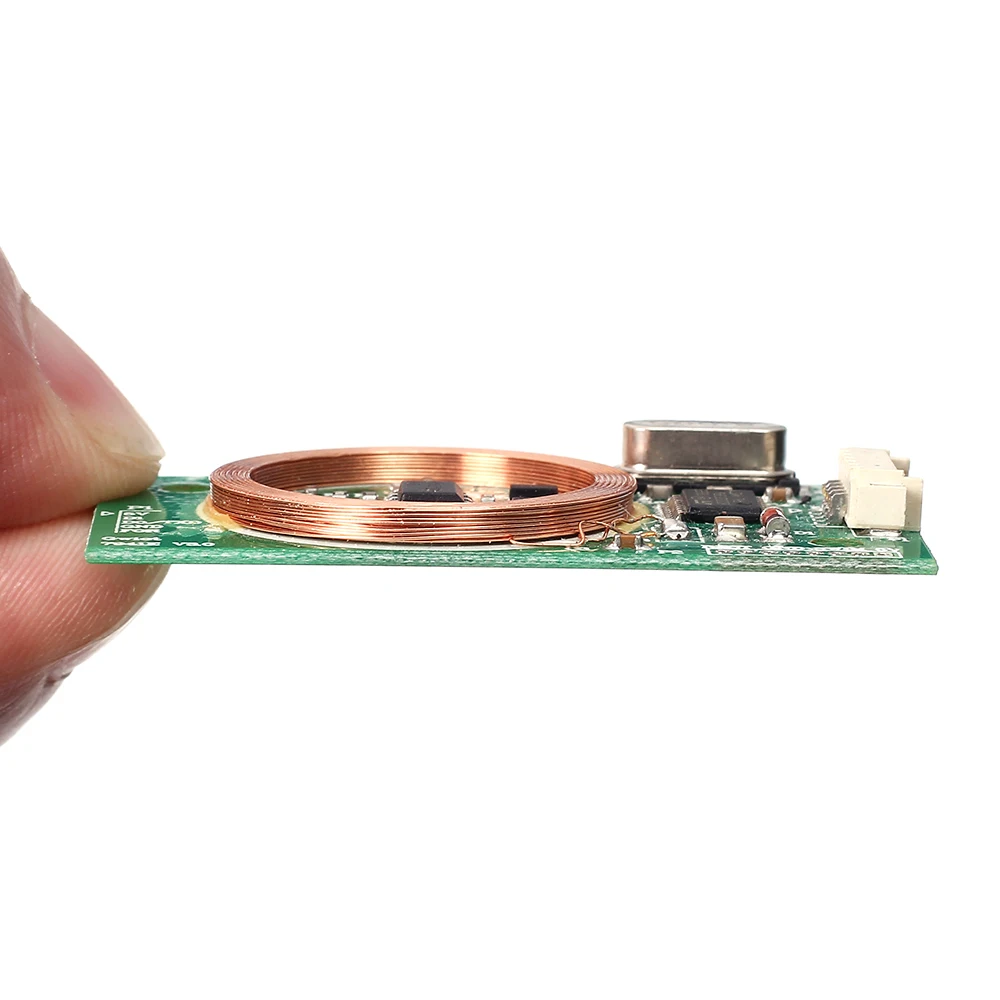

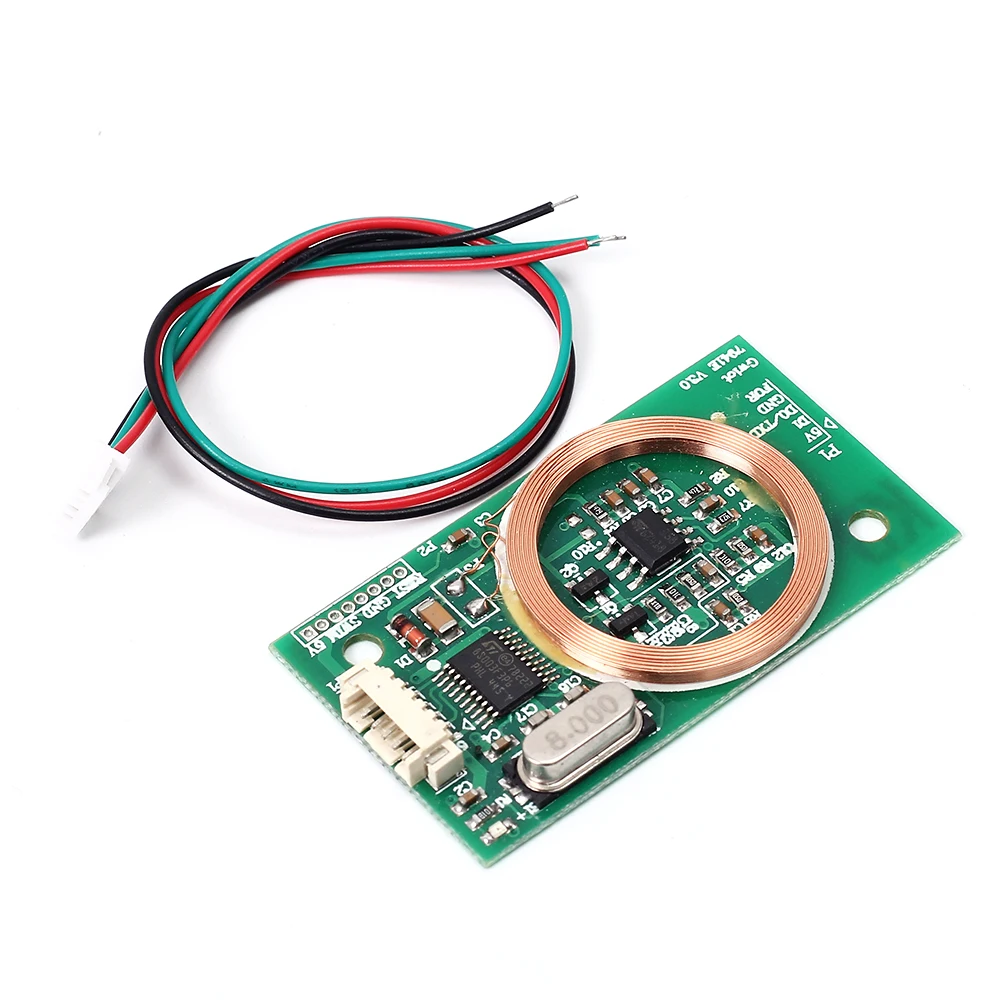

7941E кардридер модуль, интегрированная высокопроизводительная карточка чтения радиочастотная схема и антенна и пользователи могут выбрать wiegand или UART интерфейс. Богатая поддержка приложений, поддерживает различные карты чтения карт

2. Особенности:

1>. Напряжение: 5 В постоянного тока

2>. Ток: 40 мА

3>. Поддержка чтения карт 125 кГц

4>. Интерфейс: Wiegand, UART

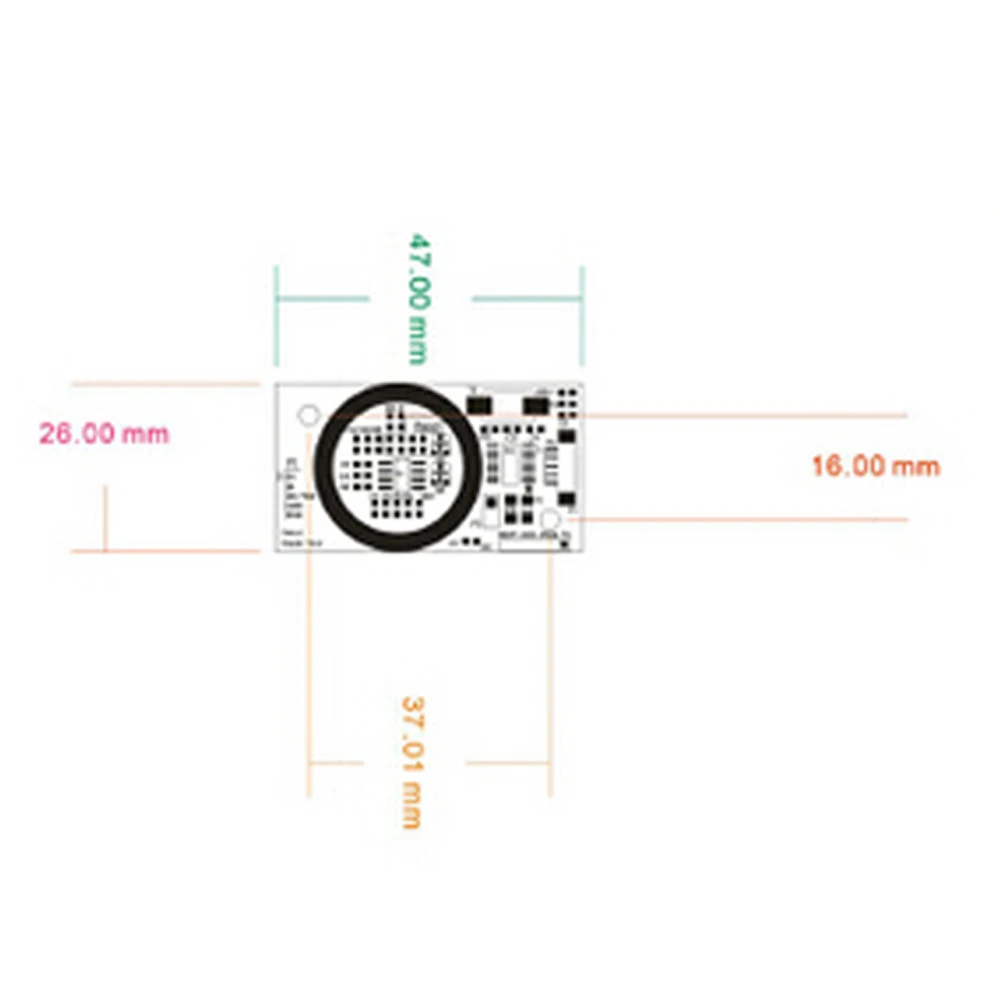

5>. Размер: 47*26*5 мм

6>. Рабочая температура: -20 ~ 70 градусов Цельсия

7>. Расстояние чтения карт EM4100: >8 см

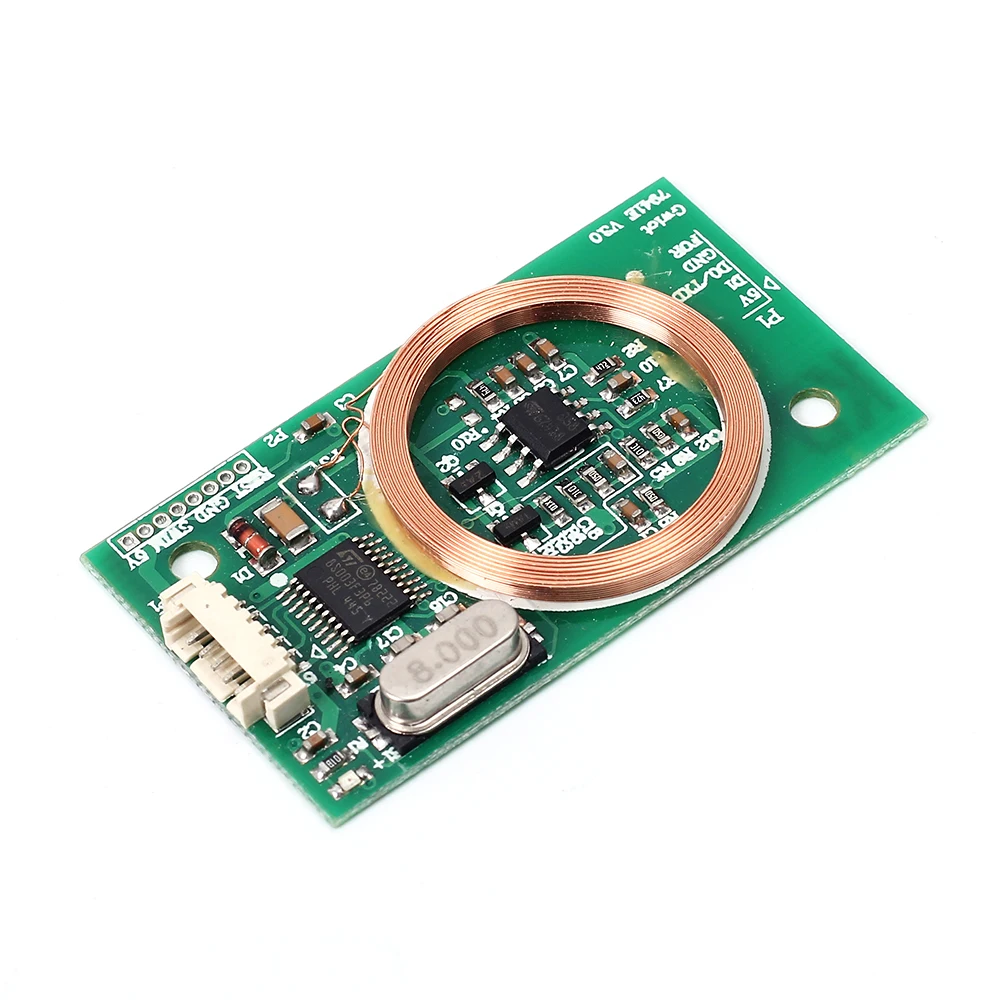

3. Введение подключения:

1>. Мощность: 5 В постоянного тока, выберите линейность мощности может получить лучшие эффекты

2>.D1 D0: wiegand data output DATA1, DATA0

3>. Для: выбора формата (подвешивание означает W26, наземное соединение означает W34)

4. Широкий интерфейс вывода Введение:

1>. При датчике карты серийный номер будет выводиться через данные 0, данные 1 два провода передачи данных

2>. Данные 0 и данные 1 отличаются высоким уровнем, когда нет выхода данных

3>. Бит данных 0: он будет генерировать низкий уровень 400us на проводе данных 0

4>. Бит данных 1: он будет генерировать 400us низкий уровень на данных 1 провод

5>. Каждая длина данных 2400us

6>. Каждая карта имеет серийный номер с 4 байтами, пользователи должны выводить последние три байта

7>. Добавьте первый 12-битный даже контрольный бит спереди и добавьте последний 12-битный нечетный контрольный бит в задней части, 26-битные данные в общей сложности

8>. Номер карты 6B 3D 12 D6

9>. Выходные данные 3D 12 D6

10>. Код Weigand 26

11>. Код Weigand 34

12>. Выход интерфейса UART

13>. Тип карты:

0x02 EM4100

0x01 1K

0x03 4K

HID Карта 0x10

0x11 T5567

0x20 2-я карта

0x21 ISO14443B

0x22 FELICA

0x30 15693 этикетка

Карта CPU 0x50

0x51 секторная информация

0xFF клавиатура данных

Например: данные, полученные инструментом последовательного порта 02 0A 02 2E 00 B6 D7 B5 F2 03, затем

Первый байт 0x02 означает Запуск данных
Второй байт 0x0A означает, что вся длина данных составляет 10 байт, что включает в себя запуск данных и конец данных

Третий байт 0x02 означает, что тип карты EM4100

От четвертого до восьмого байта (0x2E 0x00 0xB6 0xD7 0xB5) означает номер считываемой карты, а четвертый байт 0x2E-номер скрытой карты

Девятый байт 0xF2 означает проверку BCC второго байта до восьмого байта

Десятый байт 0x03 означает конец данных

5. Примечание:

Держите подальше от источника помех, и сильный сигнал помех может повлиять на чтение карты

Выбор линейной мощности может улучшить расстояние и эффект чтения карты; Мощность переключателя может уменьшить расстояние, но не повлияет на нормальную работу

Модуль может нормально работать в диапазоне 3-5 В, пожалуйста, не используйте более высокое напряжение

Этот модуль имеет высокочастотный сигнал, поэтому может вызвать некоторые помехи в аналоговой цепи. Использование должно поместить модуль немного далеко от зуммера; Если расстояние слишком близко, звук зуммера будет низким

6. Применение:

1>. Модуль считывания отпечатков пальцев

2>. Вход охранника Интерком чтение записи модуль

3>. Репликатор

4>. Модуль считывания отпечатков пальцев

5>. Входная карта интеркома
