| Описание: | - Особенности:

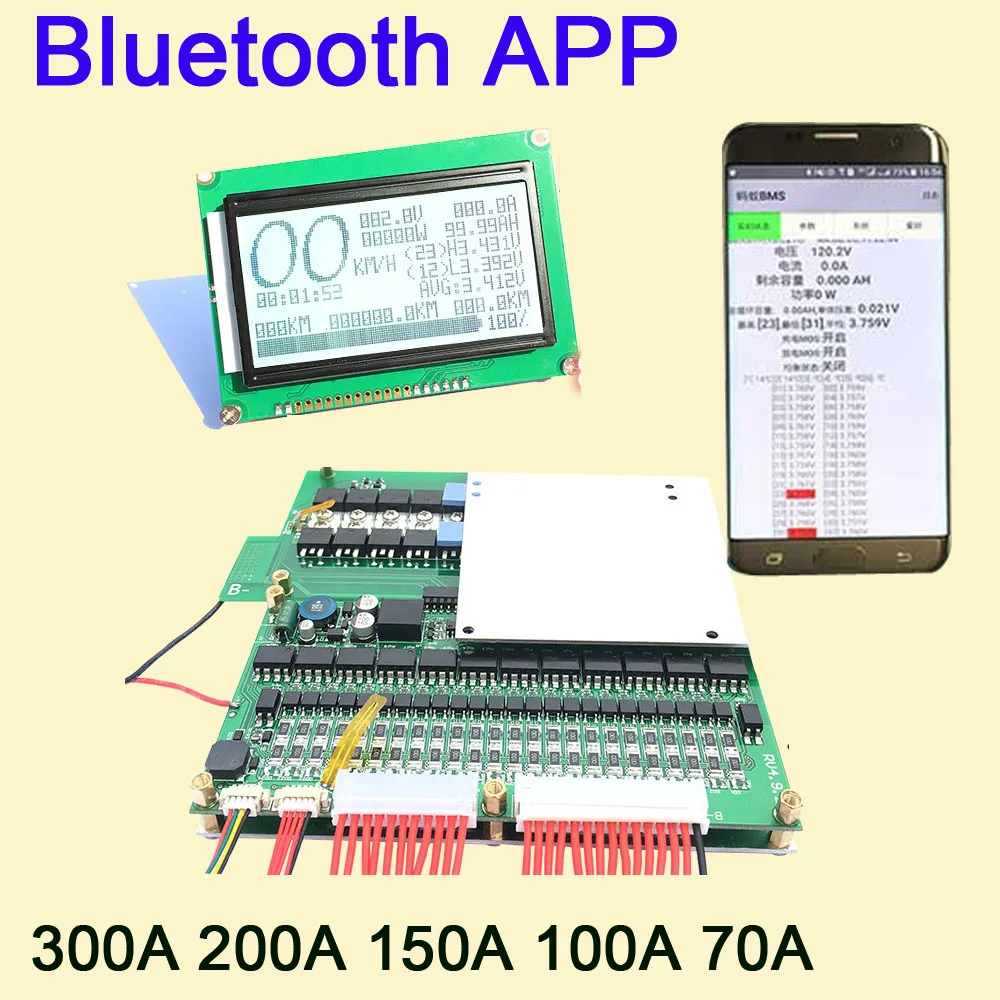

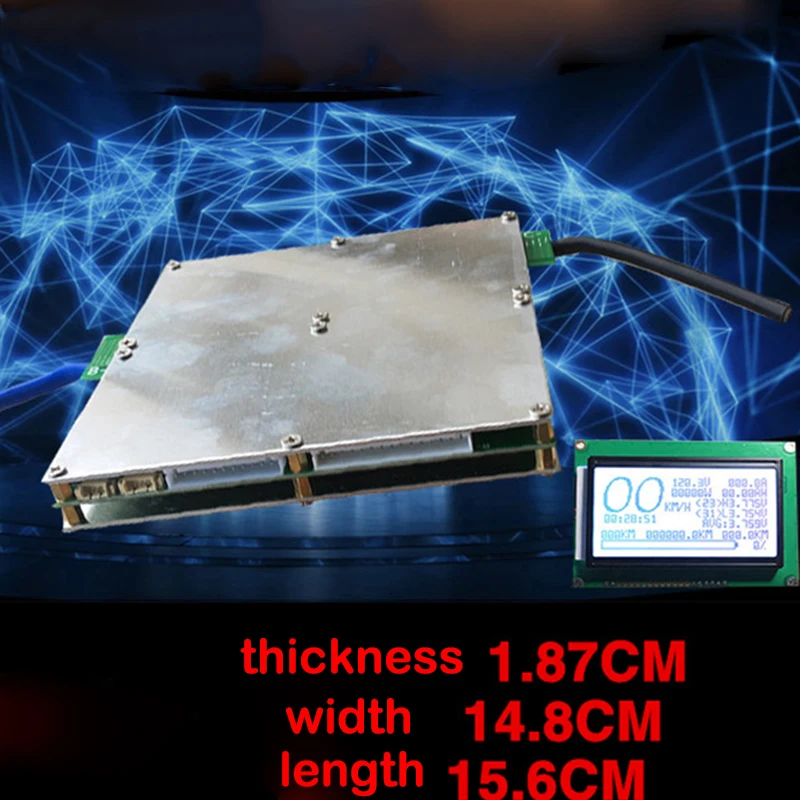

Защитная панель аккумуляторной батареи BMS Описание функции:
Поддержка:
7S -24S литий-ионный аккумулятор (24V-102V литиевая батарея)
8S -24S lifePo4 батарея (24V-88V литий-железо фосфат батареи)
10S -24S LTO батарея (24V-68V литиевая батарея titanate)
По умолчанию используются литий-ионные параметры. При подключении к телефону bluetooth можно нажать и настроить параметры lifePo4 / LTO
Диапазон обнаружения одноэлементного напряжения 1-4,6 В. Высокая точность обнаружения ошибки напряжения ячейки составляет менее 5 мА
Зарядный ток 50A
Ток разряда: 70A 100A 150A 200A 300A на выбор
Ток баланса: 200 мА. Контролируемый режим выравнивания, когда зарядка начинается, разница в давлении может быть обнаружена обнаруженной разницей давления, чтобы быть больше установленного значения.
Высокоточный кулоновый счетчик функция контроля температуры измерение скорости зала
1. Защитная плата поддерживает 8-24 ячейки любого аккумулятора (Литиевый титанит, железный литиевый, тройной, lifepo4
И т. Д.) (более 18 в)
2. Обнаружение напряжения батареи, диапазон обнаружения напряжения 1-5 в (менее 1 В и выше 5 В не может быть обнаружен), высокая точность, встроенная погрешность менее 5 мВ, применимо ко всему напряжению в пределах используемой аккумуляторной батареи, защита от перегрева, защита от перенапряжения может быть установлена в пределах этого диапазона.
3. С контролируемым методом выравнивания заряд может быть сбалансирован, обнаружив, что дифференциальное давление больше установленного значения.
3. Измерение тока (поддержка в пределах 300a измерения тока)
4. Высокоточная функция кулометра, основанная на токе на интегральном времени, точный расчет оставшейся емкости аккумулятора, заряда и так далее.

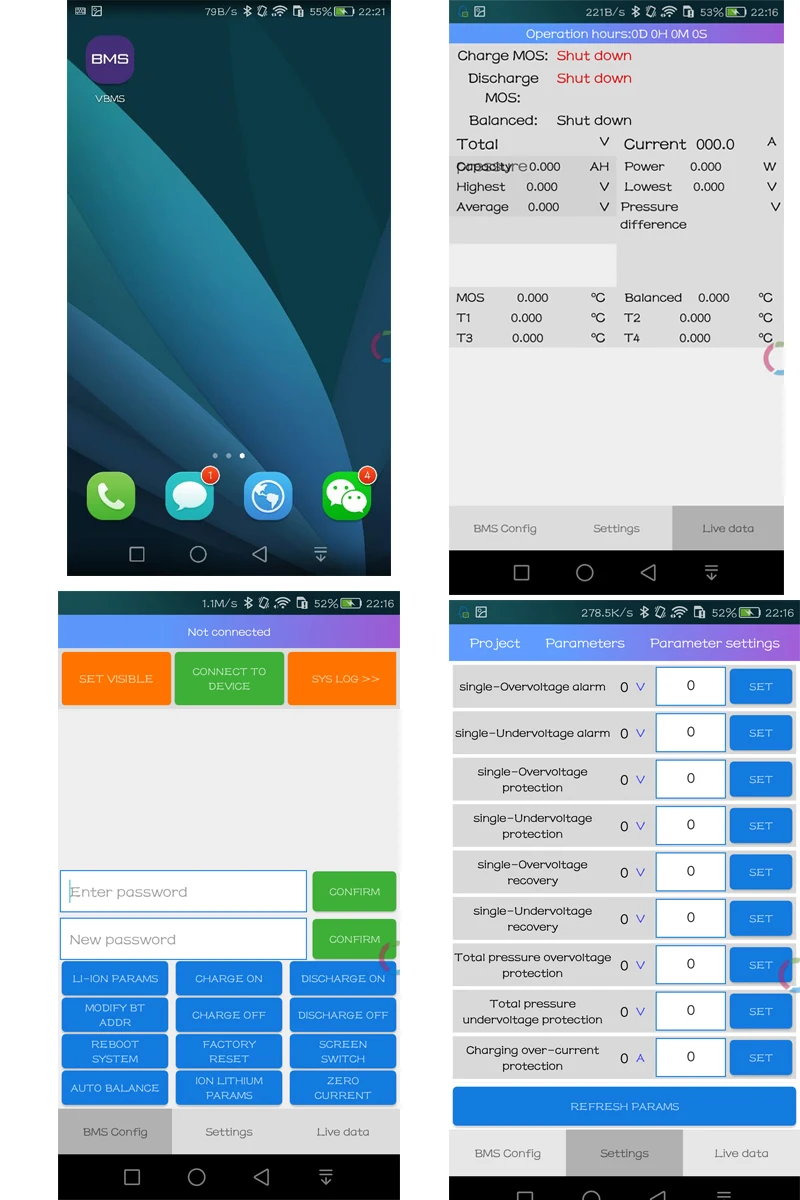

5. Поддержка телефона Android различные параметры батареи, см. Информацию об одном напряжении и токе

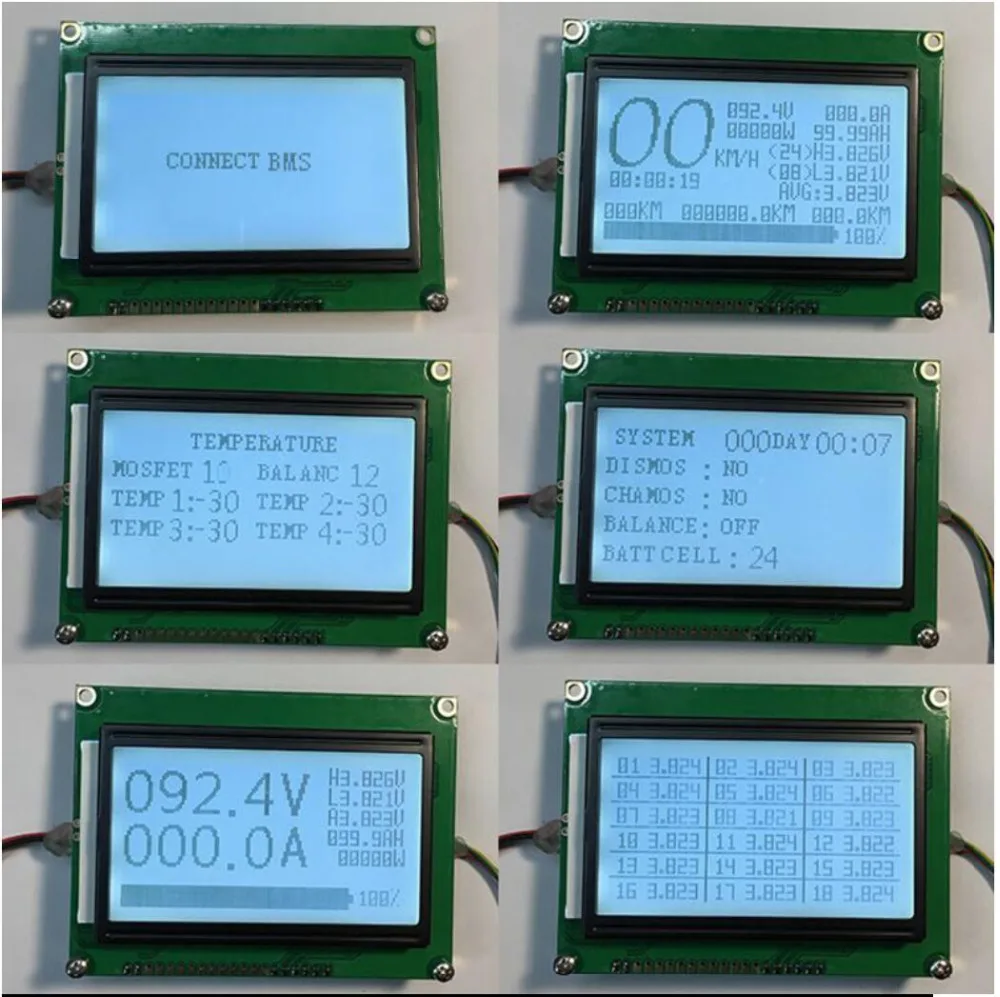

6. Поддержка экрана показывает состояние батареи, параметры, напряжение каждого блока
7. На основе скорости обнаружения пульса в моторном зале и может рассчитать оставшийся пробег
8. Независимое 6-стороннее измерение температуры, вы можете установить значение защиты от перегрева
9. Двойная независимая Сторожевая программа мониторинга в реальном времени плюс две защиты, никогда не врезаться!
10. Экран питания 24в-100в i
![HTB1ExkWg1uSBuNjSsziq6zq8pXa4]()
![23]() ![22]() ![21]() ![20]() ![17]() ![8]()
Уведомления:
1. Если у вас нет опыта в сборке аккумуляторов DIY, пожалуйста, потратьте больше времени, чтобы проверить более подробную информацию или спросить нас перед покупкой.
2. BMS с большим количеством компонентов и программного обеспечения, пожалуйста, сделайте хорошую изоляцию для каждого шага. В противном случае, он повредит весь пакет.
3. BMS подходит для 8S до 24S 3,7 В li-ion/3.2VLiFePO 4/2,4 VLTO аккумулятор.
4. Ток-непрерывный ток,
Основные характеристики:
1. Батарея LiFePO4/li-ion 2,4 V LTO любой серии 8S-24S
2. Проверка одноэлементного напряжения
3. Тестирование емкости зарядки
4. Поддержка настройки параметров приложения Android.
5. Поддержка ЖК-экрана
6. Двойная независимая Сторожевая программа мониторинга в реальном времени плюс две защиты, никогда не врезаться!
О датчиках температуры:
![TB2g2gofb9YBuNjy0FgXXcxcXXa_!!3235522796]()
Используйте ножницы, чтобы немного снизить температуру.
2. Подключите два небольших провода
3,4. Наденьте термоусадочную трубку
5,5 P черный провод соединяет 4 шт. температурных датчиков с одной стороны в то же время, еще 4 шт. красные провода соединяют датчик температуры с другой стороны.
6. Высокая температура изоляции снова и положить их на батарейный блок 4 различных точек.
Параметры Mather BMS:
Автоматическая функция выравнивания
Модуль Bluetooth, подключенный к BMS, который может подключаться к смартфону, прямо сейчас поддерживает только Android 4,3 выше.

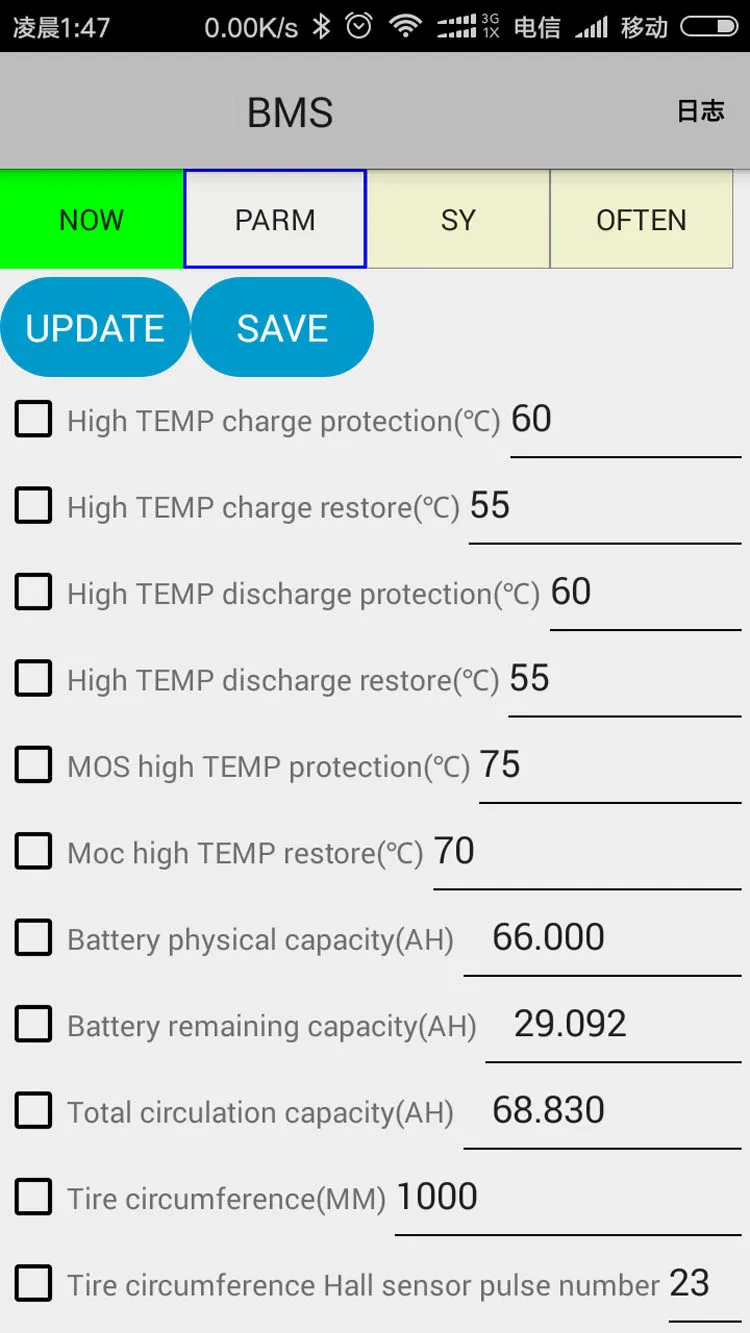

Набор параметров с помощью приложения
Регулируемые параметры:
Напряжение одной ячейки: 1-5 в (Distance≦ 5мв
Настройка Температуры
Настройка тока перезарядки/разрядки
Простая проверка материнской платы
![QQ20181209073405]()
После получения BMS, пожалуйста, не спешите связать батарею, пожалуйста, удалите винты для материнской платы, тщательно проверьте внутри имени порта.
1. Распределение небольших кнопочных переключателей и стыков сварки.
2. Затем повторно Соберите материнскую плату. Не подключайте аккумулятор в случае разложения материнской платы, так что постоянное повреждение материнской платы
3. Следующая цифра заключается в тестировании платы для подключения батареи самой простой схемой проводки.
4. Напряжение питания материнской платы: 24 В ~ 100 в (многие клиенты не могут запустить материнскую плату, потому что входное напряжение материнской платы слишком низкое)
5. Запуск материнской платы: необходимо полностью связать линию, удерживайте Маленький Выключатель в течение 3 секунд, пока материнская плата не загорится красным светом, отпустите переключатель.
6. Кнопка включения/выключения:
A, удерживайте переключатель загрузки около 5 секунд, отпустите переключатель, индикатор материнской платы выключается;
B, телефонное приложение связывает материнскую плату, нажмите приложение на кнопку, чтобы закрыть материнскую плату.
7. Если материнская плата запускается успешно, отключите источник питания. Поместите линию баланса в материнскую плату, дисплей может отображать напряжение батареи. Линия эквалайзера батареи должна быть проверена, чтобы проверить, правильно ли подключено.
О кнопках запуска и закрытия:
1. Если плата защиты выключена из-за аномального отключения питания, для начала нормальной работы BMS требуется только короткая Кнопка нажатия.
2. Во время нормальной работы защитной панели нажмите и удерживайте эту кнопку более 5 секунд, затем отпустите кнопку, Защитная панель автоматически выключит питание, прекратит работу, нулевое энергопотребление, короткое нажатие может реализовать отображение подходящего экрана панели защиты переключения.
3. Плата защиты, если разрядная трубка не включена более 5 минут, плата защиты автоматически отключит основную мощность, прекратит работу и потребляет нулевую мощность.
4. Если источник питания BMS отключен по причинам второго и третьего условий, нажмите кнопку питания в течение 3 секунд, чтобы начать нормальную работу защитной панели.
5. Если соответствующий дисплей подключен, нажмите на эту кнопку, чтобы переключить экран.
6. Кнопка питания обеспечивает хорошую изоляцию, в противном случае она может не быть в состоянии автоматически выключить блок питания BMS.
![QQ20190315194249]()
![HTB1ajxJg8DH8KJjSszcq6zDTFXax]() ![HTB1e_.jfP3z9KJjy0Fmq6xiwXXa0]() ![HTB1eoSBcwfN8KJjSZFIq6A0UFXap]() ![HTB1gdh7cBLN8KJjSZPhq6A.spXaG]() ![HTB1kBajg8DH8KJjy1zeq6xjepXak]() ![HTB1l7x7g8HH8KJjy0Fbq6AqlpXaG]() ![HTB1UyZlfAfb_uJjSsrbq6z6bVXaE]() ![HTB1WIOzi9_I8KJjy0Foq6yFnVXaR]()
О бортовой Bluetooth;

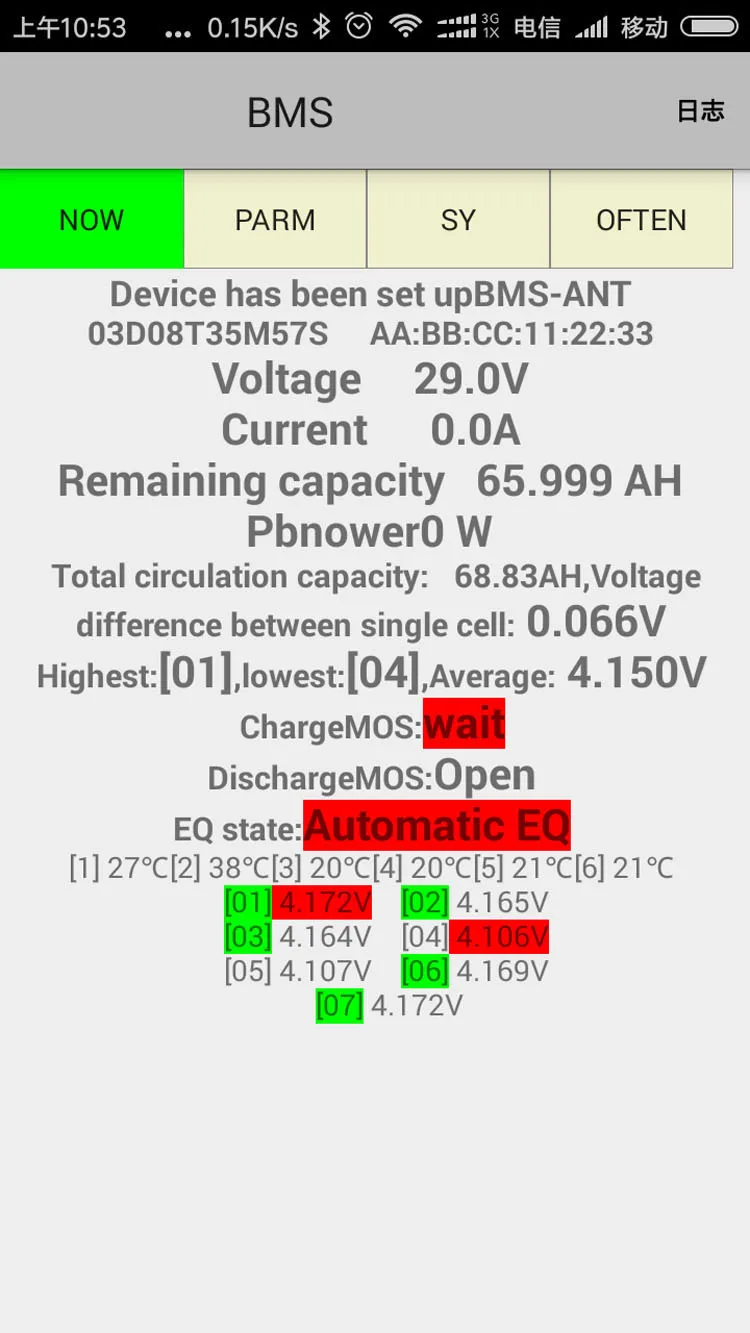

Bluetooth включается только тогда, когда материнская плата не находится в режиме ожидания. Через 3 минуты плата включится, плата без тока не войдет в режим ожидания и Bluetooth будет выключена. При разрядке или зарядном токе система отменит режим ожидания, и Bluetooth будет включен. Вы можете наблюдать за светодиодными лампами с обеих сторон защитной панели. Если они всегда включены, вы можете подключить Bluetooth. Если система находится в режиме ожидания, вы можете Короткое нажатие на кнопку запуска платы защиты, чтобы активировать Bluetooth один раз. Или перезапуск платы защиты для активации Bluetooth. Убедитесь, что Bluetooth включен. В настройках системы телефона настройки Bluetooth выполните поиск устройств Bluetooth. Поиск один раз без поиска. Пожалуйста, ищите несколько раз. Имя (BMS_ANT) иногда показывает null, нажмите пароль сопряжения 1234. Откройте приложение, которое вы загрузили, и нажмите подключить устройство, выберите устройство, которое вы только что подключили
Калибровка защитной платы:
1. Калибровка напряжения с одной ячейкой: вы можете настроить «системное эталонное напряжение» (по умолчанию около 3,0), чтобы медленно увеличить размер 0,001, повернуть вниз, вы можете изменить значение напряжения устройства до тех пор, пока не будет точно!
2. Общая калибровка давления: вы можете настроить «Общий калибровочный параметр давления» (по умолчанию около 3330), Медленно отрегулируйте размер этого значения, вы можете изменить общее давление до точного!
3. Калибровка по току: вы можете настроить «диапазон датчика тока», Медленно отрегулируйте размер этого значения, вы можете изменить ток до тех пор, пока он не станет точным!
Примечание: Не меняйте элемент «Power Start Curtain» в настройках параметров. Если он слишком большой, это может привести к сжиганию и разрядке транзистора MOS!
О функции автоматического баланса:
Функция автоматического баланса в основном является функцией, которая устанавливает разницу батареи слишком много. Пользователи должны использовать его, когда аккумулятор полностью заряжен или почти полностью заряжен. Когда аккумулятор полностью заряжен, отсоедините зарядное устройство и нажмите кнопку «автоматический баланс», в это время плата защиты будет автоматически балансировать до тех пор, пока разница заряда батареи не будет меньше 0,001, или пользователь снова нажимает кнопку «автоматический баланс», чтобы выключить, Включение или выключение автоматического баланса может переключить экран на «состояние системы» для просмотра состояния «Баланс». Если отображается «автоматический баланс», это означает, что автоматический баланс находится в процессе!
О балансе: баланс защитной платы автоматически контролируется программой через настроенные параметры баланса, где интерпретируется «предел баланса напряжения»: при обнаружении любого напряжения ячейки в системе превышает настроенное «балансовое предельное напряжение», система превышает предельное напряжение баланса. Все ячейки разряжены и сбалансированы; «баланс управления напряжением» «баланс разницы напряжения» поясняет: эти два параметра являются параметрами для управления зарядкой аккумулятора при зарядке батареи, напряжение ячейки выше, чем напряжение контроля баланса, И самая высокая разница в низком напряжении больше, чем разница в балансе напряжения, и зарядный ток меньше 15A, разница в напряжении зарядки будет начата. Если ток зарядки больше 15А, система начнет перезаряжать дифференциальный баланс после защиты от перенапряжения зарядки. Если аккумулятор полностью заряжен, находится в состоянии покоя, а разница в напряжении больше установленного значения, система автоматически запустит статический баланс
Содержимое упаковки
100% Новый бренд
1x 70A 100A 150A 200A 300A на выбор
|
|
