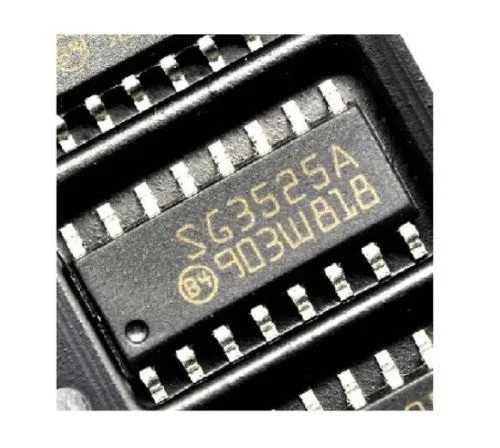

10 шт. SG3525A SG3525 IC REG CTRLR PWM VM 16 SOP ST NEW|st|st |
117,96 руб.
Новое поступление

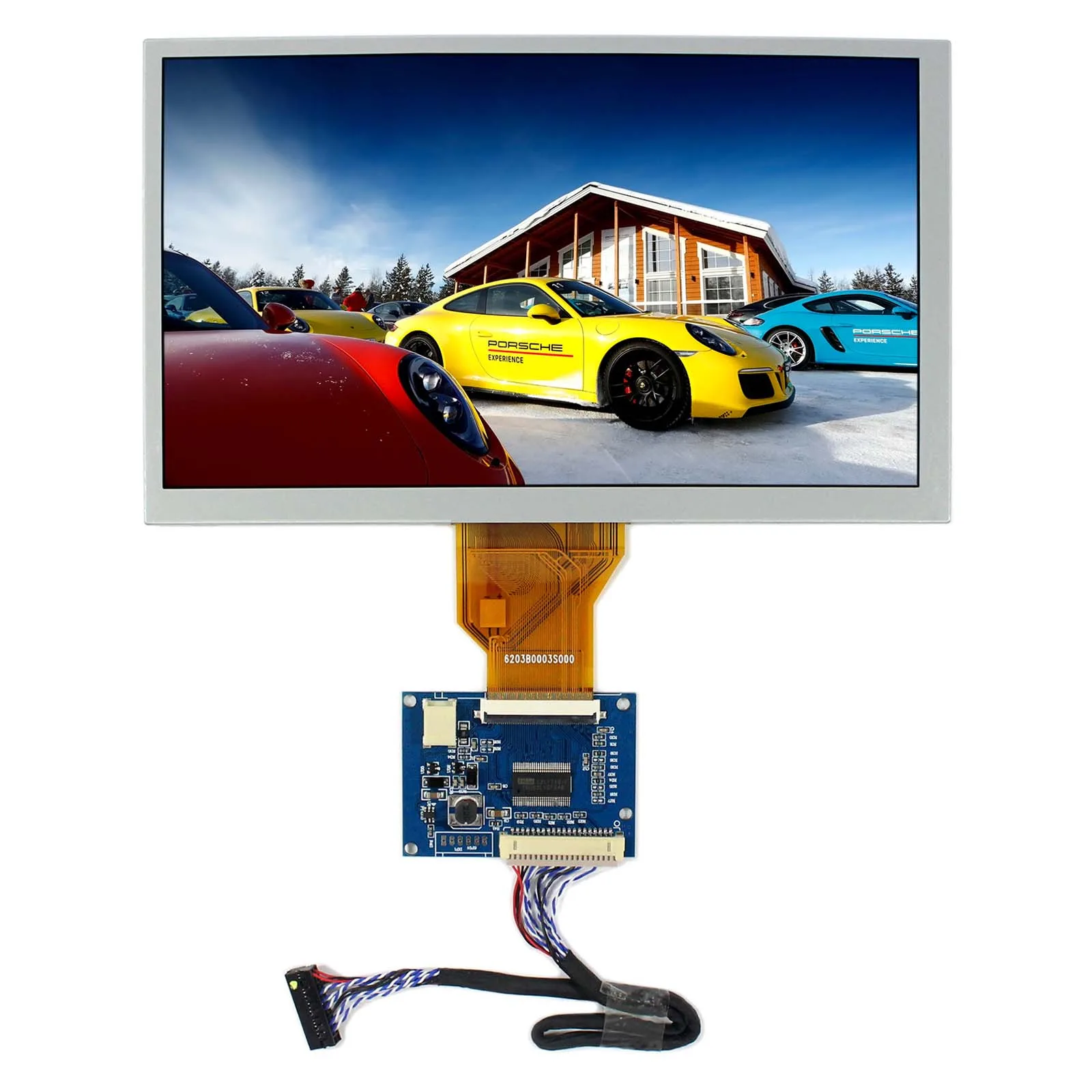

8 дюймов tft AT080TN64 800x480 LVDS TTL Tcon плата ЖК панель с интерфейсом|panel heating|panel bedpanel el |
3 688,51 руб.
100% новый и оригинальный LT3080ET LT3080 ET TO 220|Запасные части| |
1 610,61 руб.
10 шт. горизонтальное сопротивление цемента RX27 5 Вт 68 Ом 68R 68RJ 5W68RJ керамическое
151,99 руб.
Прозрачный чехол на переднюю панель для Sony Playstation 4 контроллер PS4 JDM001|case for|case for
377,32 руб.
20 шт. ECPU1C474MA5 SMD многослойный Металлизированный пленочный микроконденсатор 1206 0 47
446,13 руб.
Новое поступление Акция SN74AHCT1G14DBVR SOT23 5|Запасные части| |
21,17 руб.
100 шт. 2edgk 5. 08 2P KF2EDGK|Запасные части| |
475,62 руб.
Shenzhen icstation Co. Ltd.
Магазина Shenzhen icstation Co. Ltd. работает с 08.12.2014. его рейтинг составлет 92.71 баллов из 100. В избранное добавили 643 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 805 наименований товаров, успешно доставлено 3391 заказов. 1482 покупателей оставили отзывы о продавце.
Характеристики

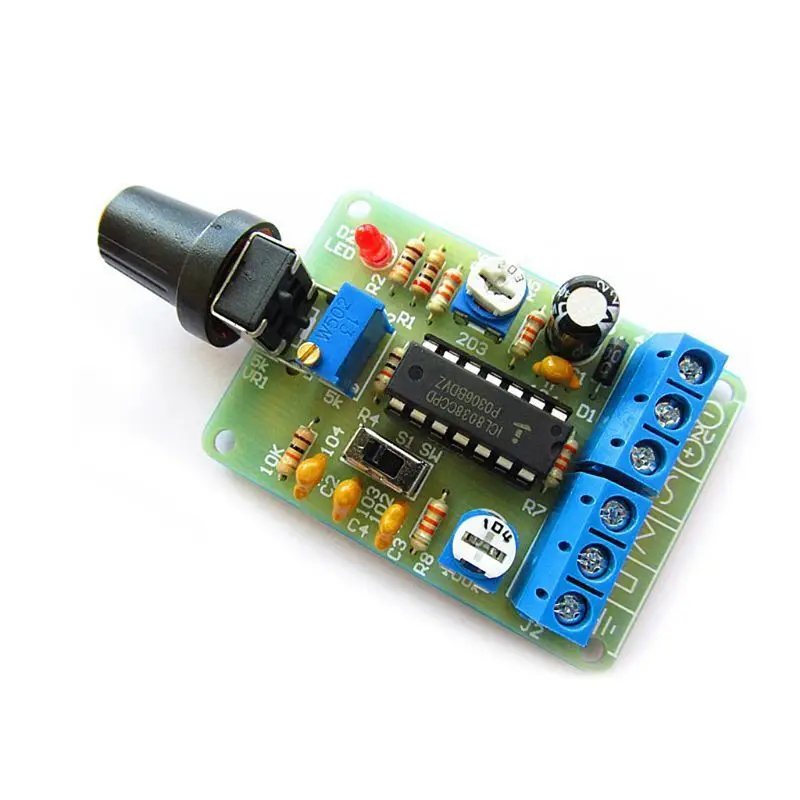

Модуль генератора сигналов ICL8038 с монолитной функцией комплект сделай сам
История изменения цены
*Текущая стоимость 88,47 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-05-2026 | 105.64 руб. | 110.72 руб. | 107.5 руб. |
| Mar-05-2026 | 104.42 руб. | 109.62 руб. | 106.5 руб. |
| Feb-05-2026 | 87.80 руб. | 91.85 руб. | 89 руб. |
| Jan-05-2026 | 102.82 руб. | 107.96 руб. | 104.5 руб. |
| Dec-05-2025 | 89.93 руб. | 93.88 руб. | 91 руб. |
| Nov-05-2025 | 100.32 руб. | 105.7 руб. | 102.5 руб. |
| Oct-05-2025 | 99.22 руб. | 104.2 руб. | 101.5 руб. |
| Sep-05-2025 | 99.99 руб. | 104.57 руб. | 101.5 руб. |
| Aug-05-2025 | 98.35 руб. | 103.57 руб. | 100.5 руб. |
Описание товара
1 Набор ICL8038 монолитная функция генератор сигналов модуль DIY Набор синусоидальный квадрат
Описание:
С отличной производительностью асинхронный генератор ICL8038, добавьте небольшое количество резистивных и емкостных компонентов, может производить синусоидальную, треугольную и квадратную волну, а также частоту сигнала, рабочий цикл, регулируемая Синусоидальная волна искажений.
Обратите внимание:
Требуется определенная способность DIY, вам нужно самостоятельно сварить комплект :)
Компоненты на картинке иногда улучшаются, так что они не совпадают с изображениями, но не влияют на эффекты
Особенности:
ICL8038 pin-код функции:
1 фут, 12 фут: регулятор синусоидальной формы;
2 ступня: Синусоидальная волна;
3 фута: треугольная волна;
4 фут, 5 фут: регулировка частоты и рабочего цикла (или асимметрии формы волны);
6 футов: V +, положительный источник питания;
7 футов: смещение; 8 футов: регулировка частоты входного терминала;
9 футов: квадратный волновой выход.
Это открытый коллекторный выходной терминал, работа должна занять нагрузочный резистор на соответствующий положительный блок питания от штыря, чтобы получить ttl-совместимый квадратный волновой выход, сопротивление нагрузки должно быть подключено к источнику питания + 5 В;
10 футов: Синхронный конденсатор терминал;
11 футов: V-, отрицательный блок питания или земля. Используйте положительный и отрицательный источник питания, 11 футов к отрицательному источнику питания, выходной сигнал симметричен по отношению к 0 В; Используйте один положительный источник питания, 11 футов заземлен, выходной сигнал униполярный, равномерное напряжение + VCC / 2;
13 футов, 14 футов: пустая нога.

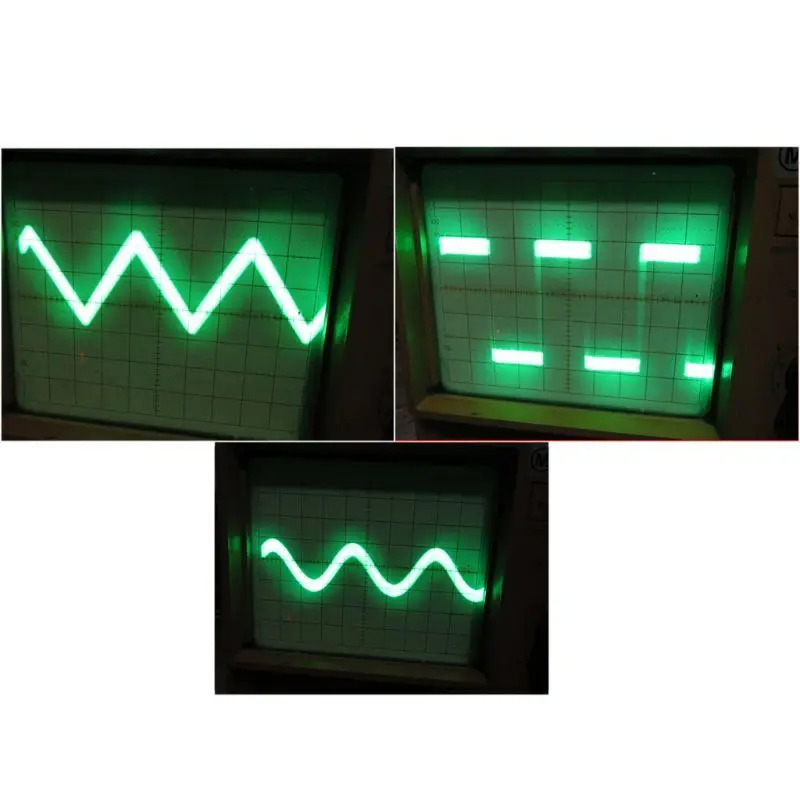

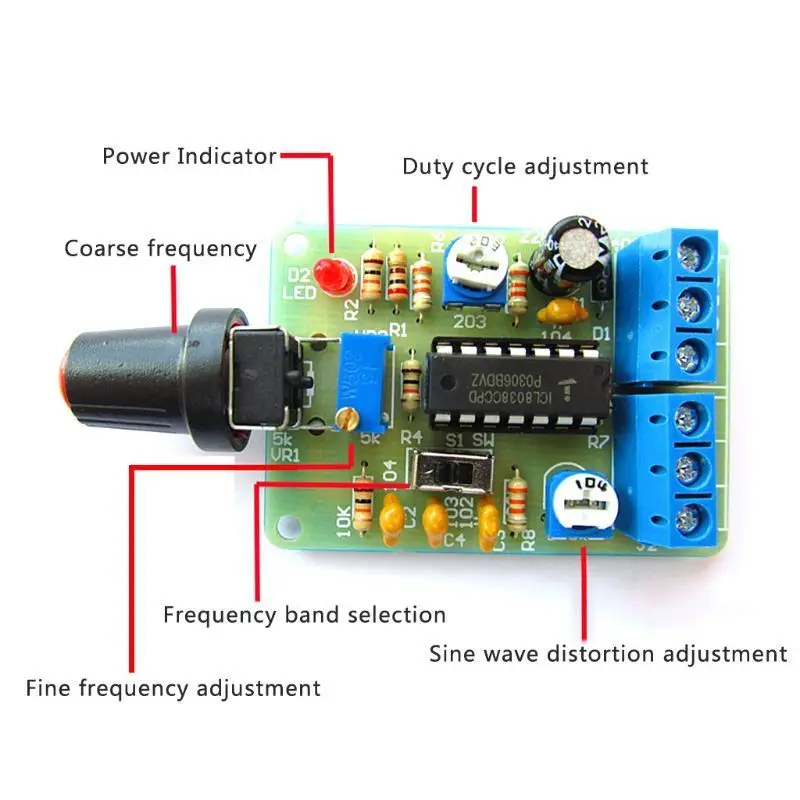

Наборы предназначены для диапазона частот 50-5 кГц, две полосы с переключателем S для переключения, RP1-это регулировка частоты, RP2-регулировка рабочего цикла, RP3-это Регулировка искажений синусоидальной волны. В цепи используется одиночный источник питания 12 В, вход от X1; X2, X3-Выходная сторона формы волны, вы можете использовать осциллограф для наблюдения трех форм выходного сигнала.
Модель: ICL8038
Вход, работающего на постоянном токе 12 В
Частотный диапазон 50-5 кГц,

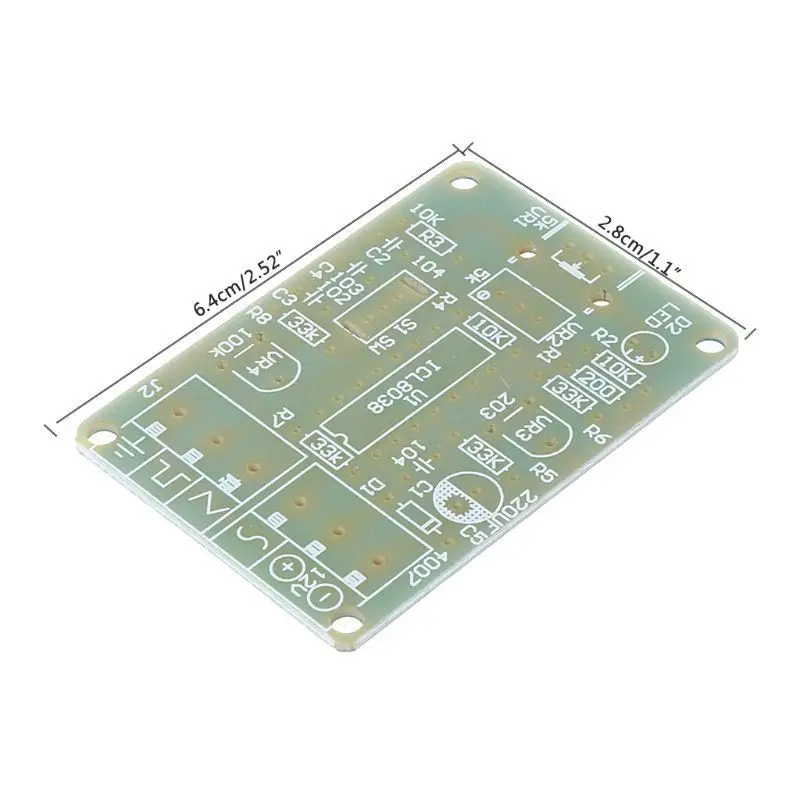

Размеры: 6 см * 4,5 см * 0,2 см
Вес: 26 г
Посылка включает в себя:

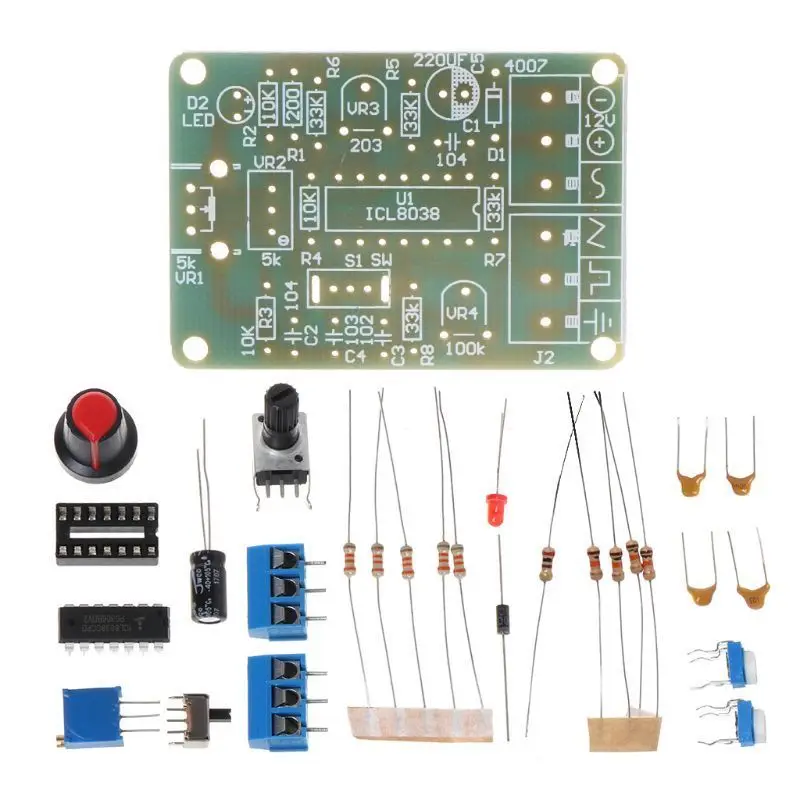

1 комплект ICL8038 модуль генератора сигналов и электронный комплект
