7-дюймовый серийный экран 485 с корпусом HD man-machine интерфейс конфигурацией/USB/SD/RTC/5-26 V

7-дюймовый серийный экран 485 с корпусом HD man-machine интерфейс конфигурацией/USB/SD/RTC/5-26 V

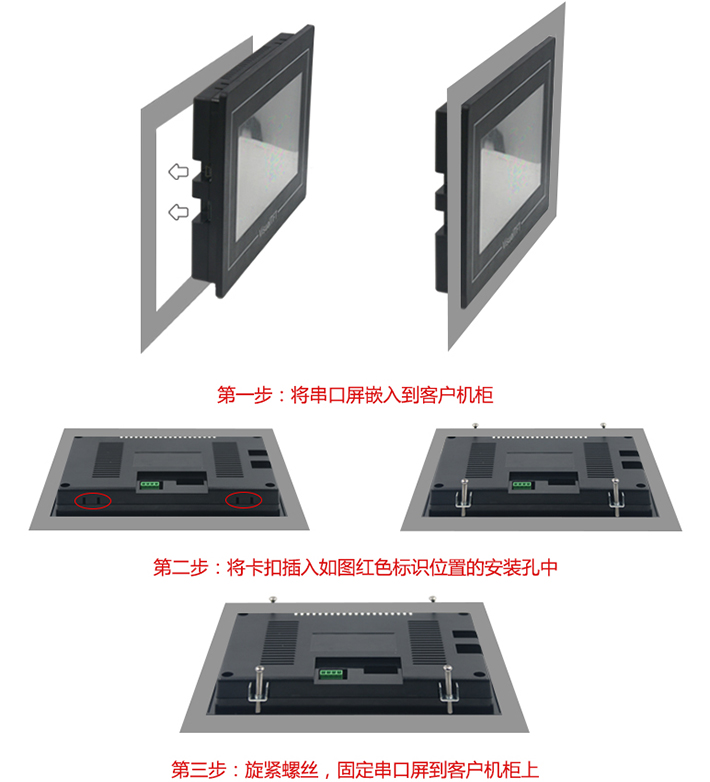

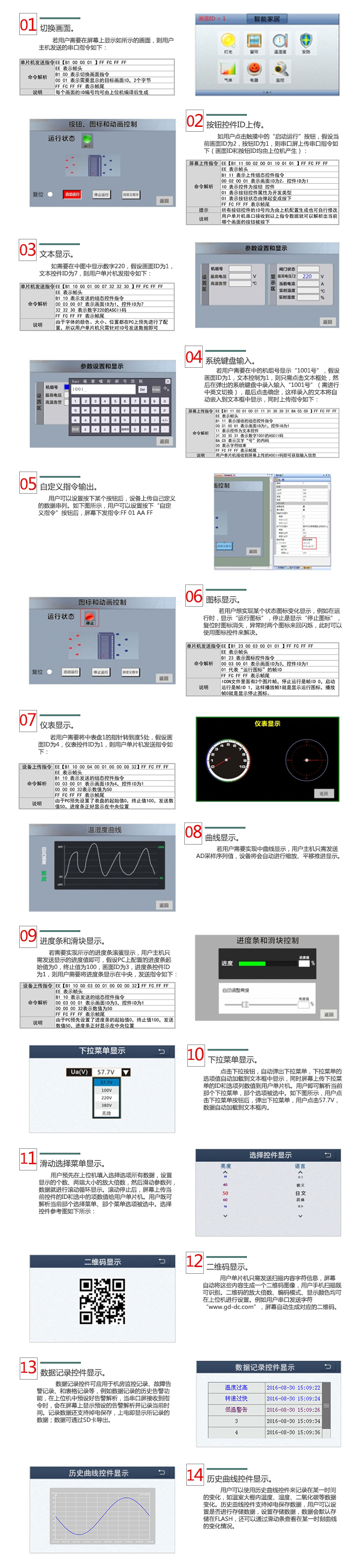

Модель продукта: DC10600RS070_05WK_RTCНазвание продукта: 7,0-дюймовый высокой четкости в виде ракушки конфигурация серии промышленных последовательный порт экранХарактеристики продукта: 1024*600, сопротивление касанию, 5-26 в, RS485, USB, с RTC_ Применение: расположен в промышленных применениях, умный шкаф, панель с ЧПУ, Монохромное обновление экрана и замена, заправочная машина, дисплей ворот и другие области применения.Аппаратная особенность_ 16-бит, true color RGB led дисплей (64 K цветов);_ 1 Гбит емкость для хранения изображений (99.5% потребностей пользователя), поддержка режима USB/SD/UART для загрузки изображений;Встроенный стандарт 8*12, 8*16, 12*24, 16*32, 32*64 ASCII библиотеки, 16*16, 24*24 GBK и 32*32, 64*64 GB2312 библиотеки, пользователи могут настроить любые библиотеки windows;Поддержка BMP, JPEG, WMF, PNG и GIF форматов изображений;Поддержка любого размера дисплея изображения, обрезки изображений, фильтрации изображений и отображения анимации GIF;Имеет различные элементы управления конфигурацией: кнопочное управление, текстовое управление, выпадающее управление, контроль хода, управление прибором, управление кривой, управление слайдером, контроль выбора, управление значками, управление анимацией, управление часами и двумерное управление кодом;Система имеет встроенную виртуальную клавиатуру, которая поддерживает китайский и английский метод ввода и может настроить системную клавиатуру._ Поддерживает работу внутренних инструкций без участия пользователя MCU, реализует взаимное изъятие кнопок, отображения текста и так далее.Поддержка общих GUI функций, таких как рисование точек, линий, кругов, прямоугольников и многоугольников;_ Поддержка кривой дисплея и автоматической установки;Диапазон настройки скорости передачи данных 1200-2Mbps;_ 255 Регулировка уровня подсветки и автоматический режим экономии экрана;_ Поддерживает функции переключения слоев, копирования слоев и наложения слоев;_ Поддерживает перехват текущего экрана и сохранение его во вспышке;_ Поддерживает сохранение данных пользователя во флэш-памяти;_ Поддержка внешнего 4*4 матричного ввода клавиатуры;Поддержка sd-карты на месте обновления и автономной функции массового производства;Характеристики параметров/спецификации параметров_ Параметры продуктаМодель изделияDC10600RS070_05WK_RTC (сопротивление сенсору)Производственная линияОснова серииДвухъядерный процессор *Cortex-M3 + Высокоскоростной FPGA, двухъядерный процессорОперационная системаБез операционной системы, работающей на питании, чисто аппаратный дисплей драйвера FPGAРазмер7 дюйм (ов)Разрешающая способность1024*600Цвет64 K цвет, 16 бит RGBСтабилизатор напряжения5-26 VИнтерфейс связиRS485Шрифт библиотеки10 Мб пространства для шрифта, встроенные обычно используемые библиотеки ASCII, GBK и GB2312, можно настроить любой дисплей шрифта компьютера или дисплей шрифта UNICODEХранение фотографий1 Гбит, поддержка любого размера хранения изображений, накопительное хранение 96 полноэкранных изображенийИзображение загрузкиПоддержка USB/sd-карты/UART загрузки, исследования и разработки рекомендации USB загрузки, производство рекомендации SD загрузкиВнешней клавиатурыРасширенная 4*4 матричная клавиатура не поддерживается.Часы в реальном времени (RTC)Поддержка обратного отсчета, таймера, года, месяца, дня и другого отображения времениЭффективный размер экранаДлина x Ширина = 152,5 мм x 84,8 ммРазмер продуктаДлина x Ширина x Высота = 211,0 мм x 150,6 мм x 27,0 ммПоддерживает программное обеспечения для подключения к компьютеруVisualtftВоспроизведение звукаЯ не буду поддерживать егоВоспроизведение видеоЯ не буду поддерживать его_ Функции продукта. Ключевая компетенцияОчки виртуальной экран последовательного портаХост-компьютер интегрирует «Виртуальный серийный экран». Разработчику не требуется аппаратное обеспечение для прямой привязки и отладки Keil с Виртуальным серийным экраном.Контроль конфигурацииПоддержка кнопок, текста, выпадающего меню, индикаторов прогресса, инструментов, анимации, двумерного кода, управления кривой и записи данных и т. Д.Система клавиатураВстроенная Виртуальная цифра и клавиатура символов, поддержка китайского и английского метода вводаТип протоколаБольшой набор инструкций по цвету/набор инструкций MODBUS/протокол Mitsubishi/набор пользовательских инструкций, Заводская Инструкция по умолчаниюХранение данныхВстроенный блок хранения данных 128 KЗапись данныхПоддержка записи данных контроль экспорта содержимого на sd-картуУдаленное обновлениеПоддержка прошивки экрана или удаленного обновления инженерной сети изображенийТехнология слояВстроенная система 8 слоев дисплея, более быстрая скорость переключенияМногоязычная функцияФабрика может задавать более 10 языков в любой стране мира. Он может переключать требуемые языки пользователя одной кнопкой, не требуя более одного набора художников.Логическое оперативной обработкиMiniC compiler встроен в ПК, который поддерживает логическую работу на языке C (поддерживает только версию протокола MODBUS)_ Сенсорная панельКасательное управление:Сопротивление сенсорный экранСенсорный режим:В одно касаниеКоэффициент пропускания:Больше чем 80%Сенсорный экран разПо крайней мере 800000 раз_ Окружающая среда и сертификацияРабочая температура-20 ~ + 70 CВибрационных испытаний:От 10 до 25 Гц (X, Y, Z направление 2G 30 минут)От электростатического разряда ТестВоздух = + 8кв, контакт = + 4кВ (минимальный обычный индекс)Тестирование при высоких и низких температурах-25 ~ + 80 CEmi тестКласс B уровеньСбой аутентификацииEC (ROHS) по запрещению применения опасных веществ, сертификация CEЖК-дисплейТип дисплеяTFT ЖК-экранЯркость (cd/m2)ТристаТрубка для подсветкиСветодиодные лампыСрок службы подсветки (средний)> 20000 часовКоэффициент контрастности300: 1Перспектива (L/R/T/B)70/70/50/701. Кнопочное управлениеКонфигурация всех кнопок на инженерном экране с помощью визуального программного обеспечения TFT на ПК может реализовывать переключение экрана, нажатие кнопки или выскакивание, кнопка взаимоисключающая и пользовательская инструкция без участия пользовательской программы. Если какая-либо кнопка на экране нажата или выскочена, значение идентификатора и статуса кнопки будет загружено пользователю, а пользователь MCU получает серийные инструкции и разбирает их. Определите действие текущей кнопки.2. Текст управленияПользователи заранее устанавливают координаты дисплея, цвета, шрифты и цвета фона текста на экране через верхний компьютер. Эти текстовые атрибуты будут загружены в файл конфигурации экрана вместе с изображением. Затем MCU пользователя может завершить отображение, отправив данные символа на соответствующий идентификатор текста.3. Анимация управленияПользователи могут управлять воспроизведением GIF анимации, остановкой, паузой, вверх и вниз кадрами и назначенными кадрами в любое время.4. Значок управленияПользователи могут переключать и отображать различные схемы состояния в одном и том же положении экрана, такие как нагревание, переключение значков состояния холодильника, Изменение мощности мобильного телефона, сила сигнала WIFI устройства, круговой дисплей прогресса и так далее.5. Кривая управленияПользователю MCU нужно только отправить AD sampled HEX data, и экран будет автоматически установлен. Передняя и задняя части экрана будут перемещены вперед и отображаться без участия MCU. Он также может увеличивать или уменьшать данные AD sampled, а затем отображать их на экране.6. Аппаратура радиоуправленияУстановив приборную панель заранее с помощью верхнего компьютера, пользователь может осуществить вращение указателя только отправив соответствующие значения. Если шкала циферблата колеблется от 0 до 180, пользователю нужно только отправить значение 90, и указатель автоматически переходит к шкале 90.7. Контроль ходаУстановив ориентацию, начальное значение, конечное значение, переднюю и заднюю диаграмму индикатора прогресса заранее, пользователи могут увеличить или уменьшить планку прогресса, отправив соответствующие значения дисплея.8. Бесступенчатая регулировкаУстановив параметры размера курсора слайдера, значение шкалы, значение начала, значение окончания и фоновая карта заранее, когда пользователь Затачивает курсор или щелкает по шкале, устройство немедленно загрузит значение позиции текущего курсора.9. Выпадающее меню управленияУстановив положение, параметры меню и соответствующий идентификатор управления текстом в выпадающем меню заранее, пользователь нажимает значок выпадающего меню, автоматически выскакивает опции меню, и кликните на необходимые пункты меню. В это время данные меню автоматически вводятся в текстовое поле, а значения идентификатора меню и опции меню загружаются на экран.10. Контроль часов RTCПредварительно установив Размер экрана, положение и режим (обратный отсчет, обратный отсчет), пользователи загружают проект на экран, экран автоматически начинает отображать время, И также может отправить соответствующие инструкции, чтобы начать функцию времени или обратного отсчета.11. Раздвижные двери системыЭффекты управления выбором скольжения аналогичны настройкам времени смартфонов. Пользователи заполняют все данные заранее через хост-компьютер, а затем устанавливают выбранные и непроверенные цвета, так что скольжение вверх и вниз может достичь эффекта выбора передачи данных. Выбранные данные будут загружать соответствующие значения идентификатора и опции в MCU пользователя.12. Двумерный контроль кодаMCU отправляет текстовую информацию на экран непосредственно через последовательный порт, и экран автоматически рисует двумерное изображение кода. Мобильный телефон пользователя сканирует таблицу кодов для отображения входной информации. Размер и алгоритм двумерного кода можно установить на верхней части компьютера.13. Виртуальная клавиатура и метод вводаГлавный компьютер предварительно настроил всплывающую клавиатуру в определенном положении экрана. После нажатия на область система автоматически появится на встроенной клавиатуре. После того, как Пользователь выбирает метод ввода на китайском и английском языках, нажмите, чтобы подтвердить, и все входные символы загружаются на компьютер с одним чипом с помощью кода ASCII или китайской кодировки символов.Всего 3 шага, 30 минут для развития человеческого аппарата, простой и простой в использовании!Комплексный дизайн взаимодействия человека и компьютера может быть завершен за 30 минут всего за три шага.1. Подготовка художественных материалов.Расположите художников для создания изображений, необходимых для загрузочного экрана, текстового фона, значков кнопок и подсказок.2. Используйте поддерживающее программное обеспечение TFT для редактирования изображений, настройки элементов управления и загрузки изображений.Во-первых, визуальное программное обеспечение TFT используется для создания интерфейса и настройки управления предварительно разработанными художественными картинками. Затем виртуальный серийный экран запускается для моделирования. Наконец, весь проект загружается во внутреннюю память серийного экрана через USB/SD/UART. Программное обеспечение для ПК присваивает уникальный идентификационный номер на каждый экран, изображение и контроль в рамках проекта.3. Пользователь MCU контролирует и отправляет соответствующий серийный экран управления.Когда проект загружается на экран, после нажатия кнопки на экране, последовательный порт MCU пользователя получит информацию о идентификаторе кнопки или значениях координат, загруженных на экран. Путем анализа идентификационного номера, пользователь может получить Положение экрана и функциональные атрибуты текущей кнопки, чтобы контролировать действие связанных периферийных устройств или дисплея обновления экрана. Для продуктов без касания, пользователю MCU не нужно слушать информацию, загруженную идентификатором кнопки, но только отправляет соответствующие инструкции для переключения экрана и отображения текстового изображения.
