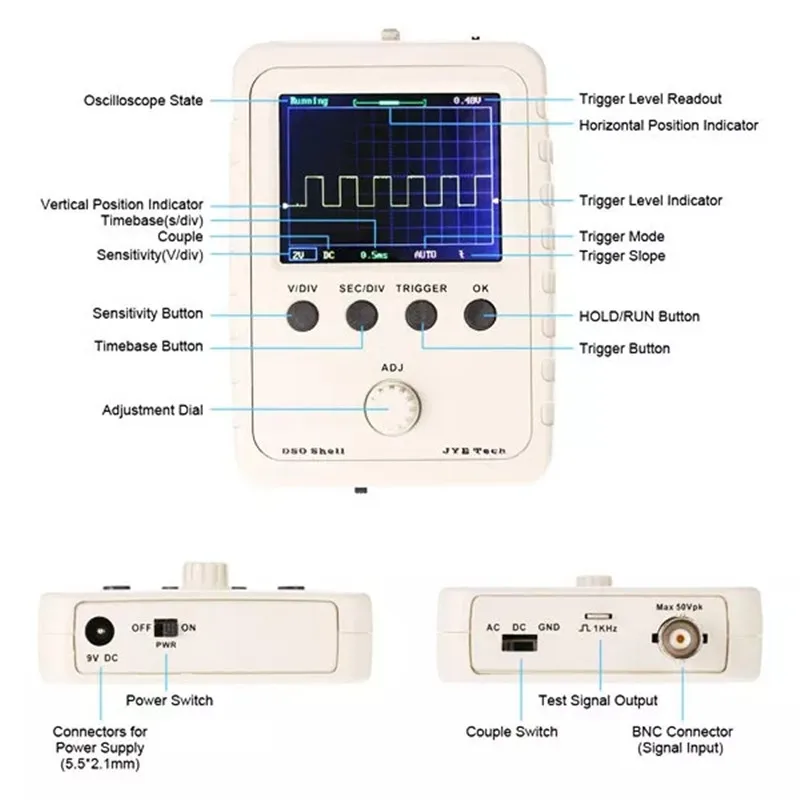

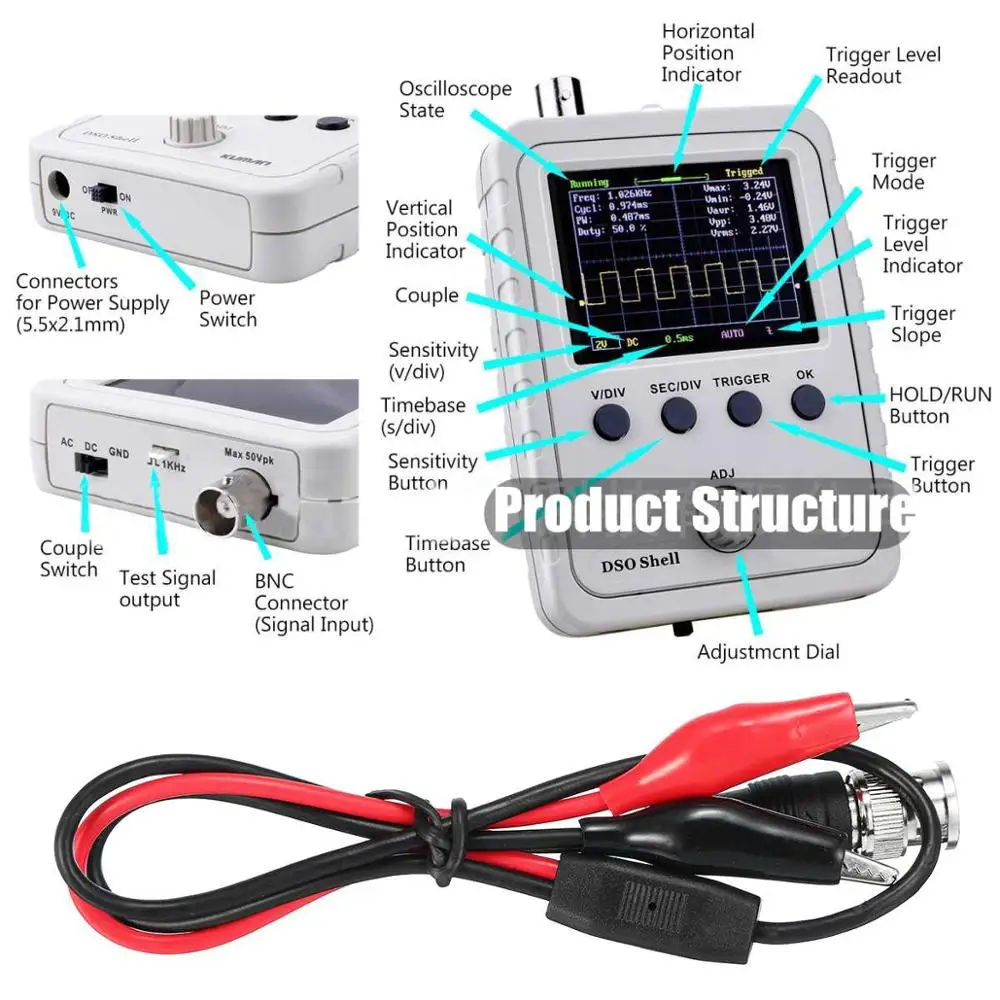

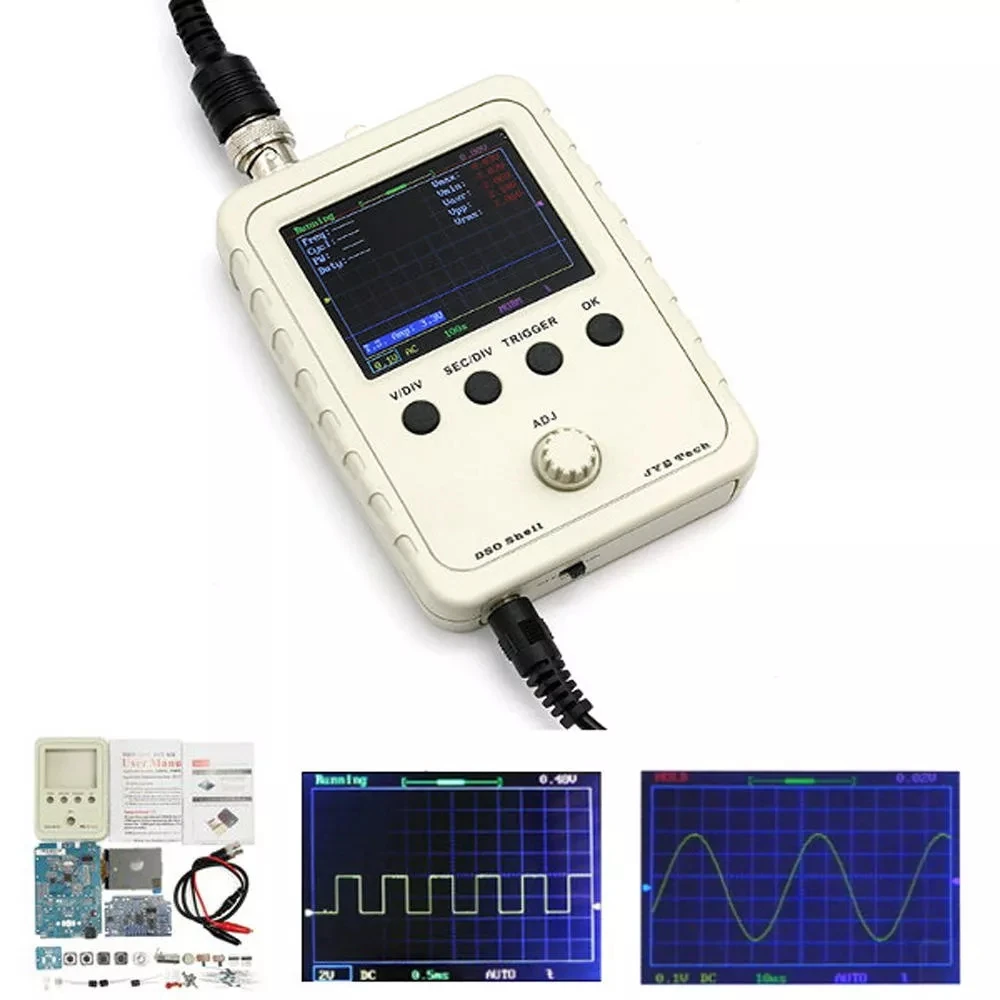

DSO Shell (DSO150) осциллограф DIY Kit:

1. Оболочка DSO имеет похожую повязку как DSO138, хотя она содержит значительные улучшения в конструкции, механике и эксплуатации.

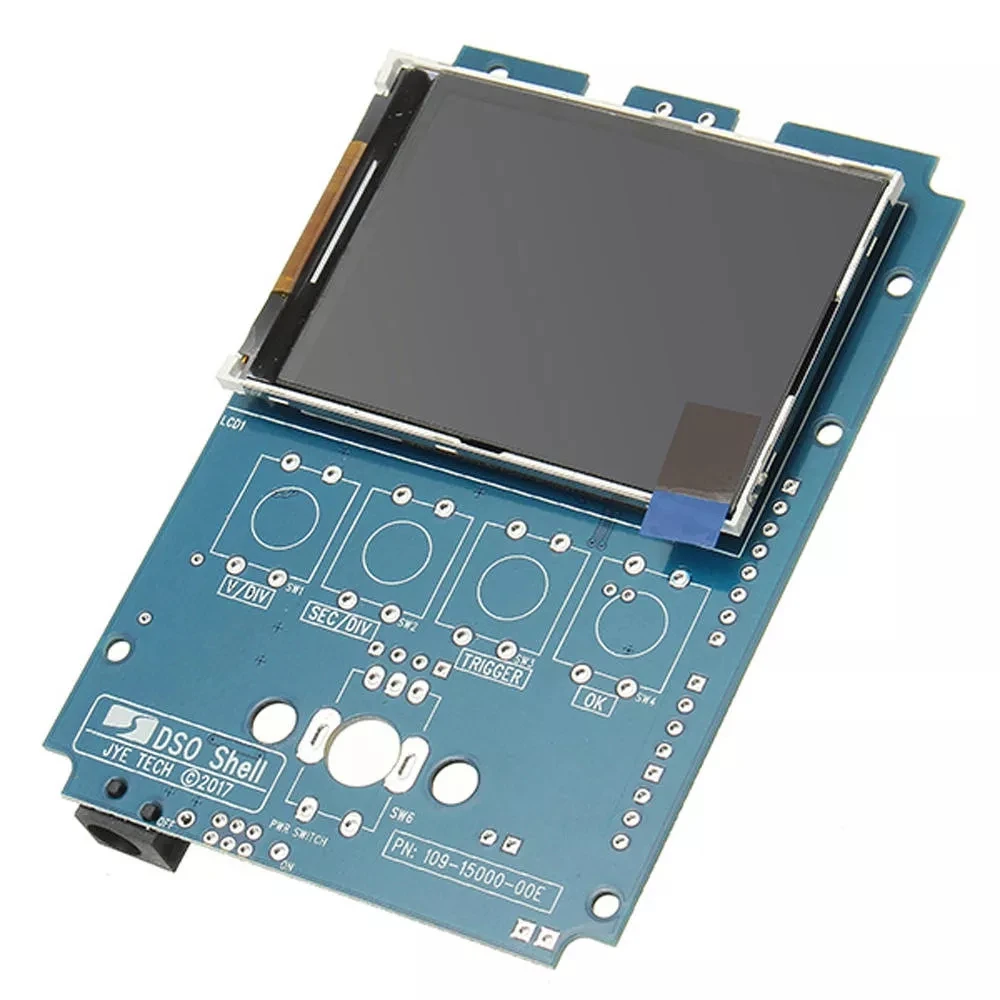

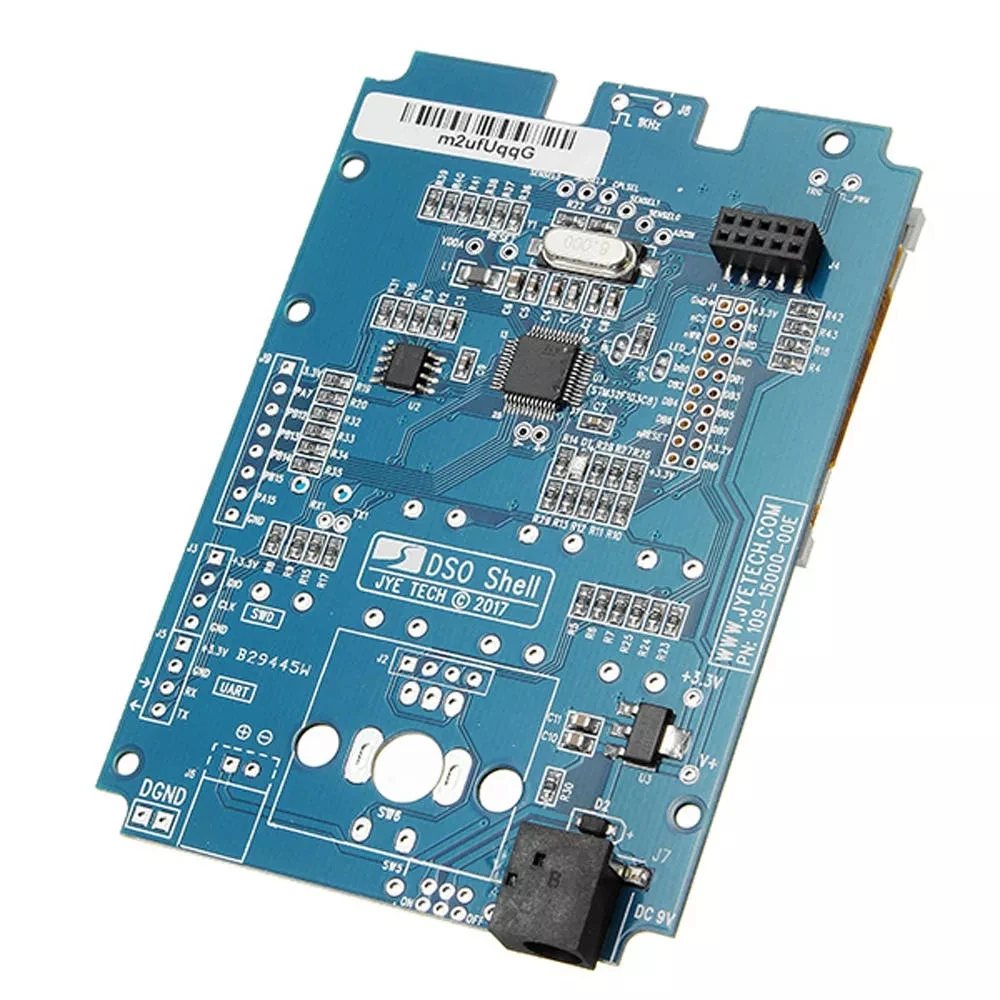

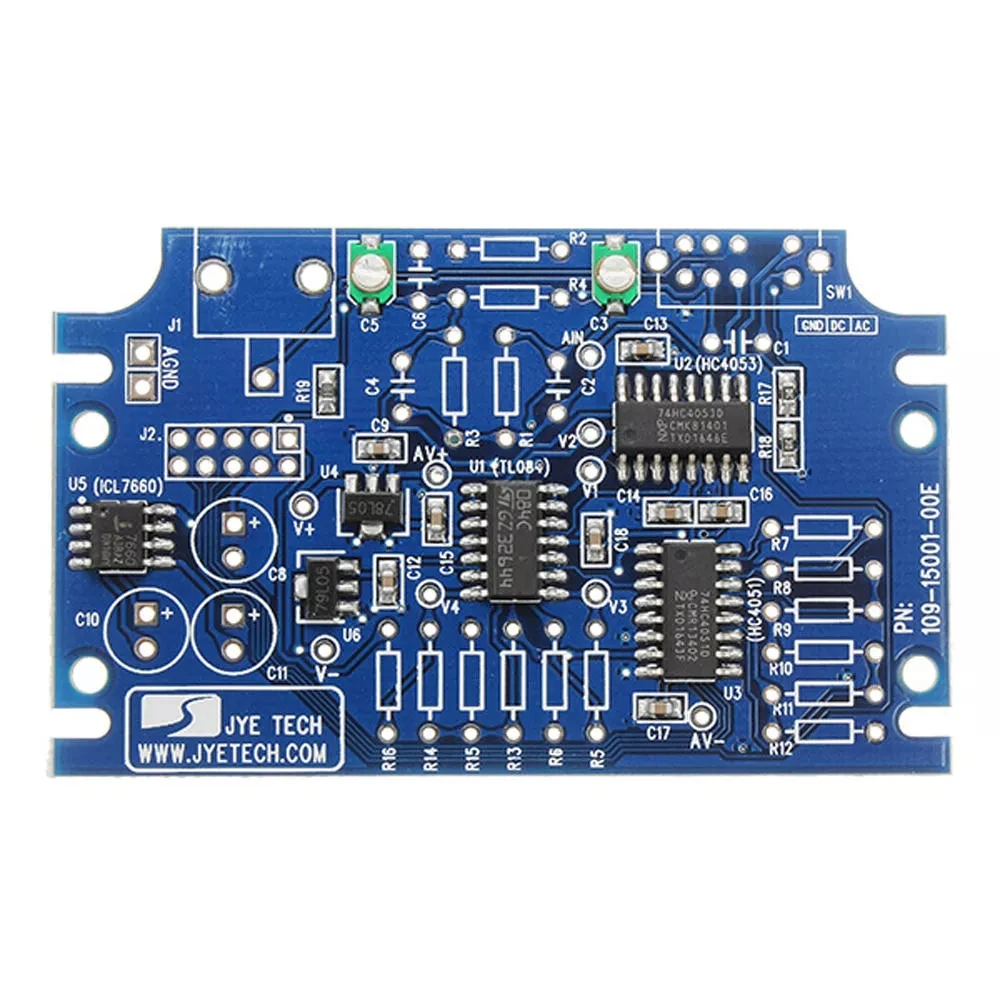

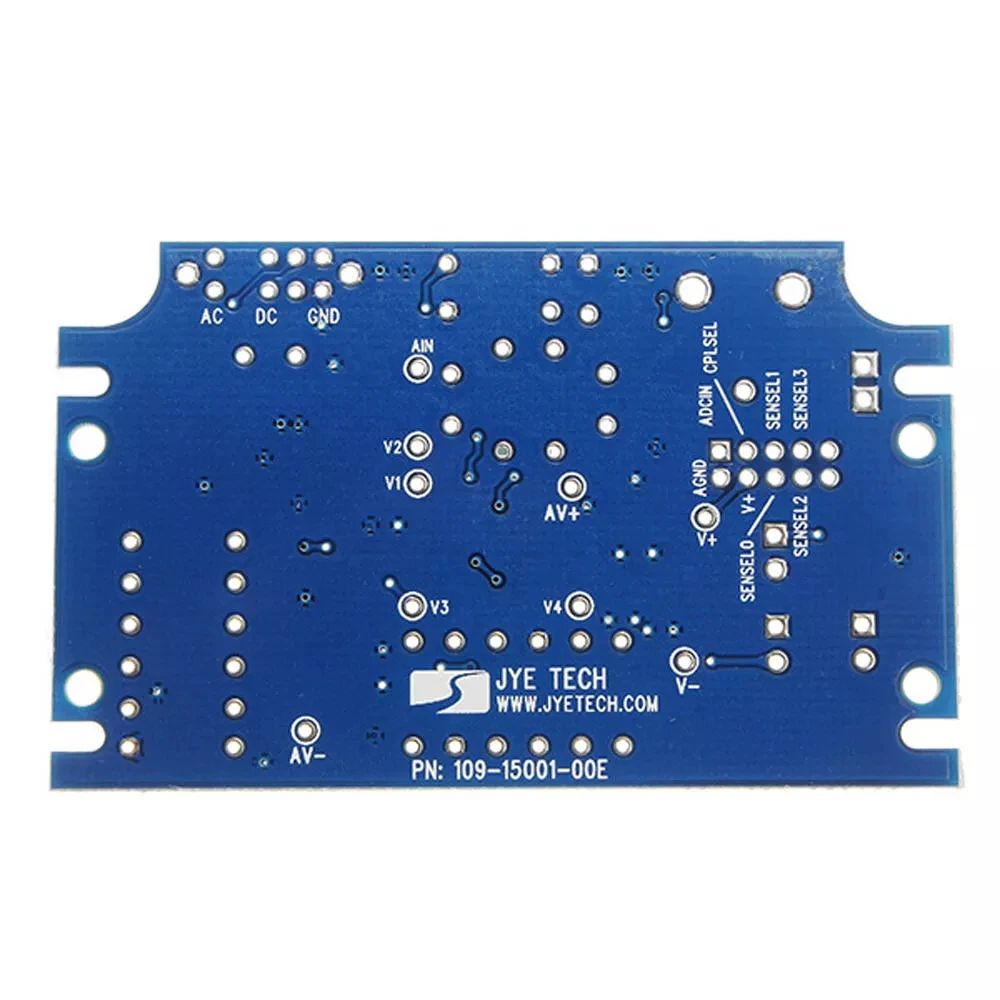

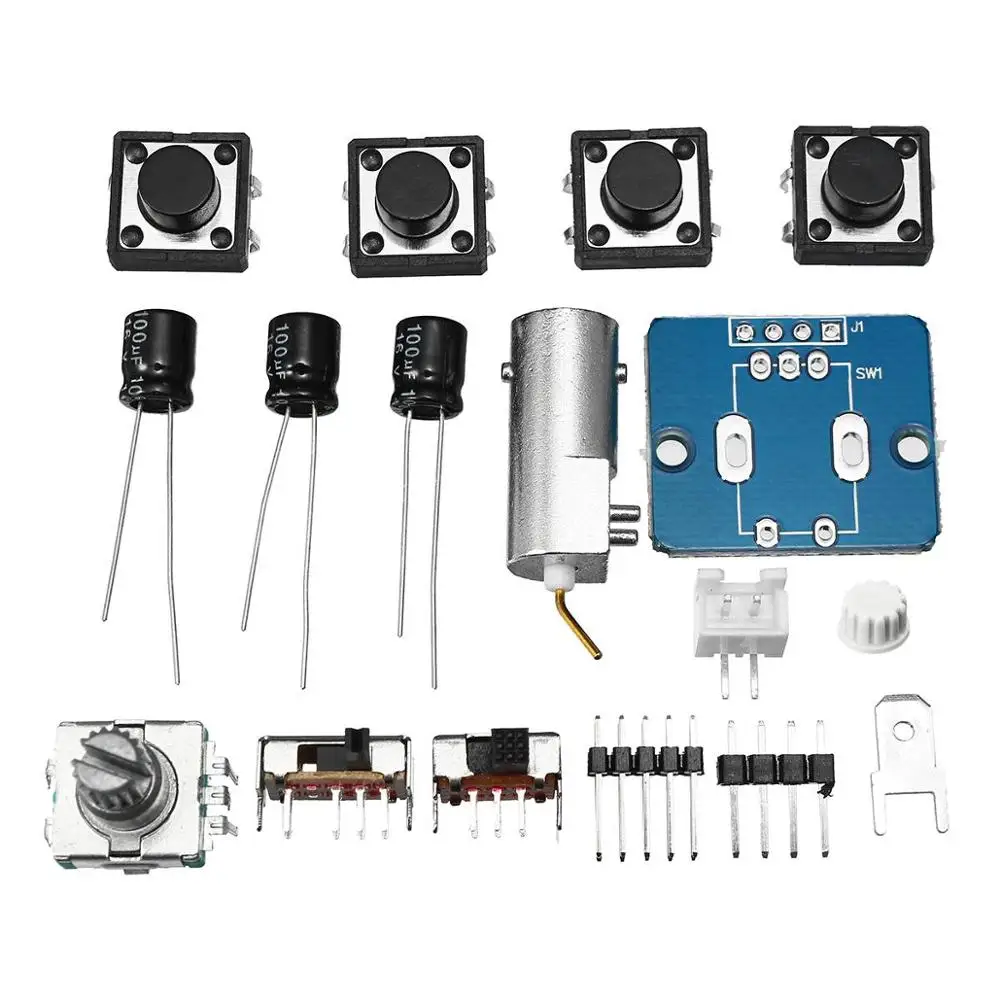

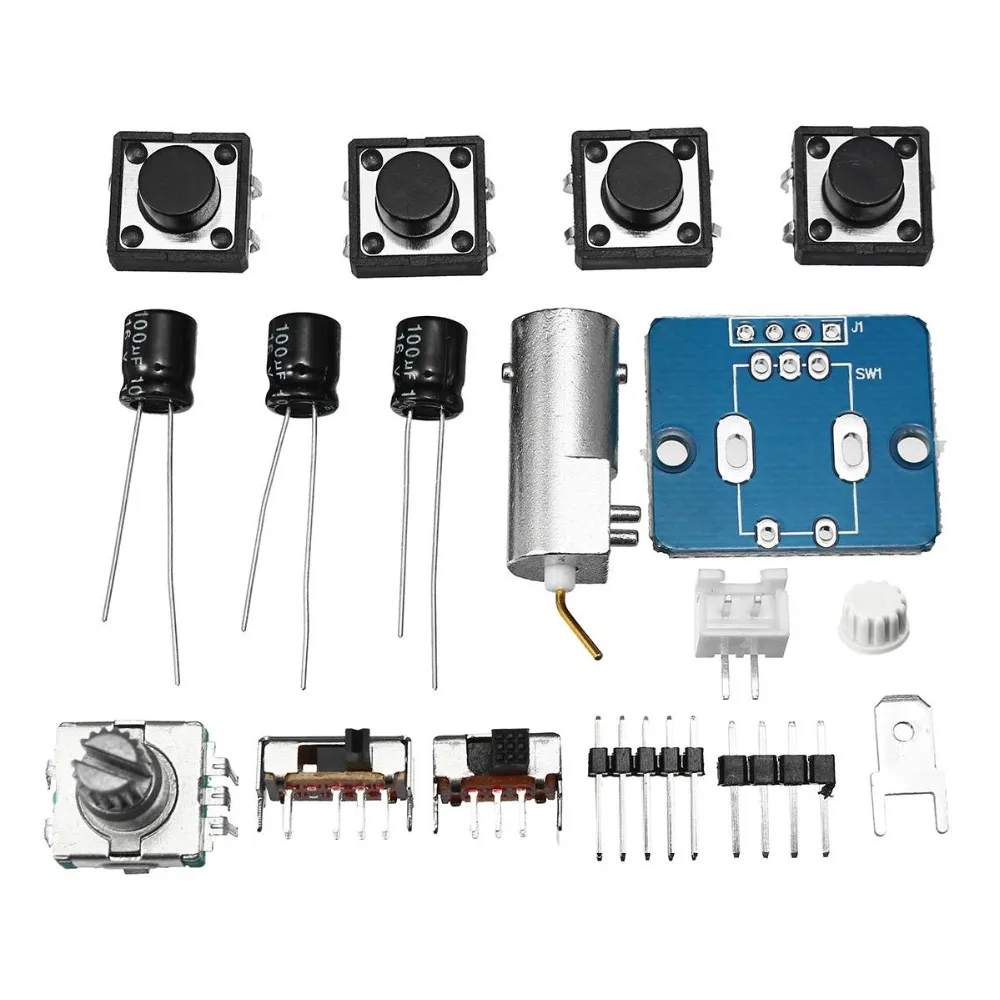

2. Дисплей и MCU теперь установлены на той же плате (материнская плата), чтобы избежать использования межбортовых pin-заголовков. Отзывы от DSO138 usres показали, что пайка на штыревых головках часто является проблемной для многих начинающих. Аналоговый канал помещается на отдельную плату, которая содержит большинство пользовательских деталей для установки. Это обеспечивает лучшее разделение между аналоговыми и цифровыми схемами. Без аналоговой части материнская плата на самом деле является общей контрольной платой, которая может использоваться во многих других приложениях. Материнская плата полностью установлена (за исключением нескольких сквозных компонентов) и протестирована фабрикой перед упаковкой.

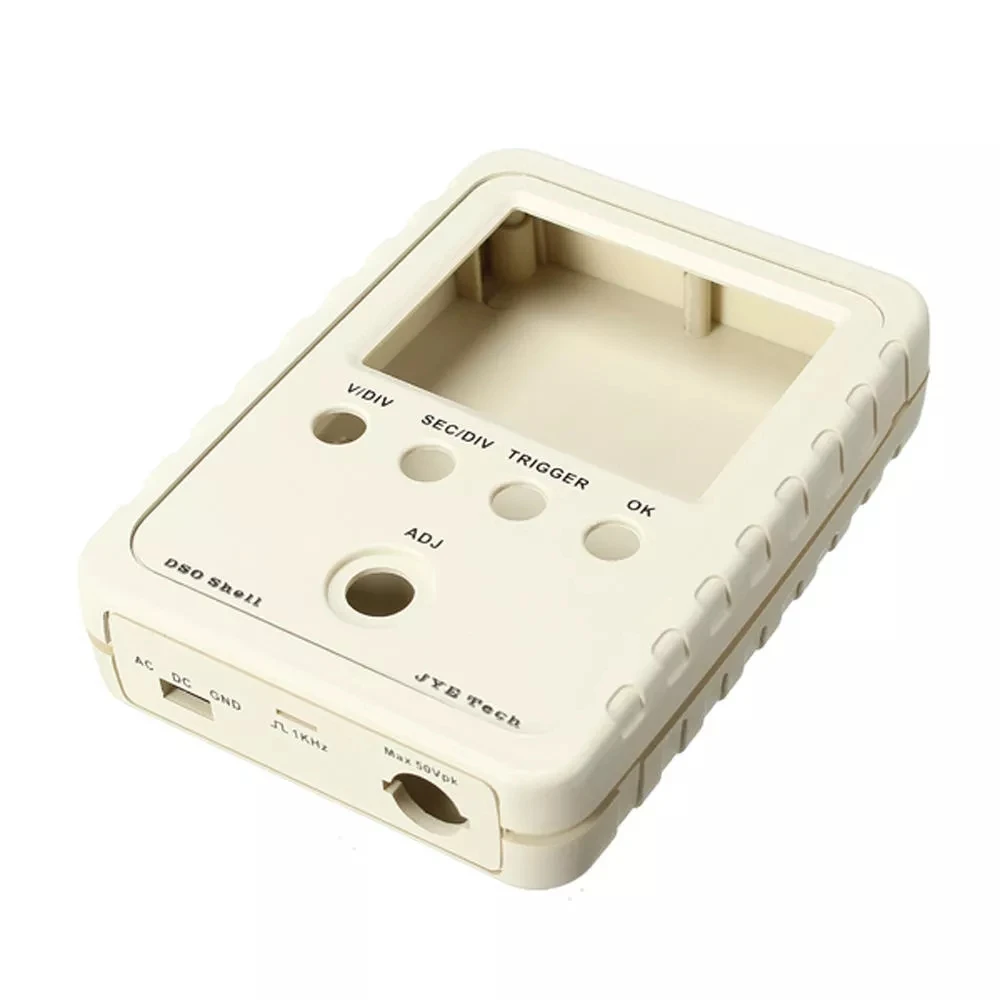

3. Корпус DSO поставляется с полным корпусом. Передняя панель и верхние/нижние кронштейны гибки для легкой модификации пользователя.

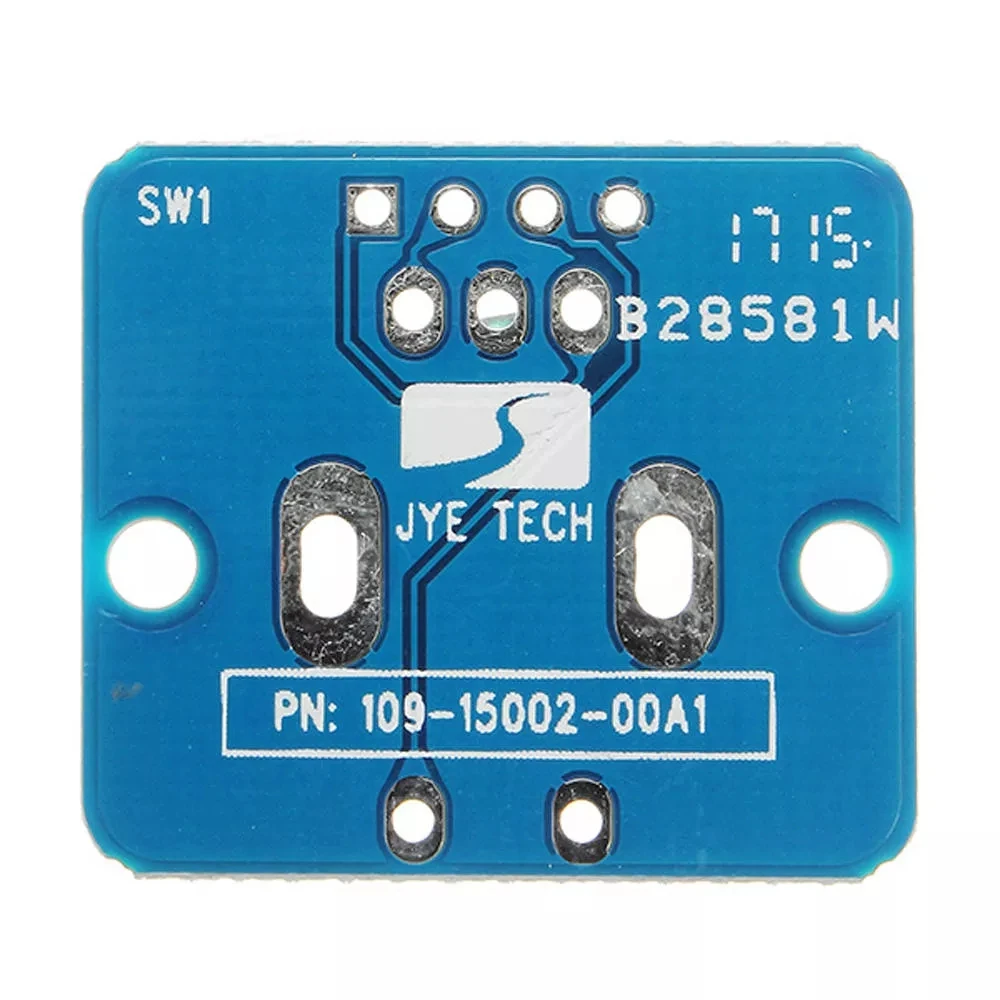

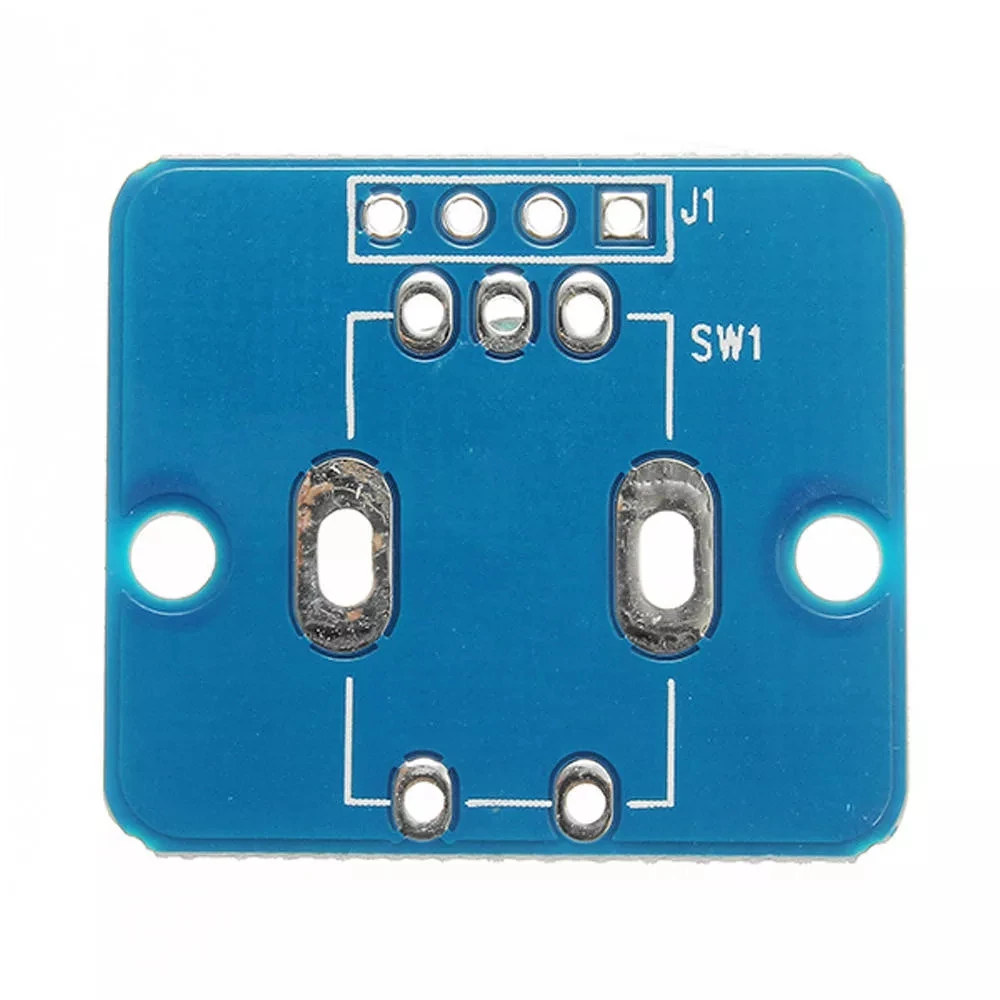

4. Был добавлен роторный кодировщик. Это делает настройку параметров намного быстрее и проще.
5. Чувствительность корпуса DSO была расширена в обоих направлениях и выше и шире, чем DSO138. Он достигает 5 мВ/див --- 20 В/див, в то время как DSO138 составляет всего 10 мВ/див --- 5 В/див.
6. Корпус DSO работает на 9 в (Не используйте напряжение питания выше 10 в!) источник питания. Пользователи должны подготовить свой собственный источник питания, так как он не входит в комплект. Разъем питания на материнской плате принимает стандартную вилку постоянного тока 5,5 мм/2,1 мм. Альтернативный 2-контактный разъем (0,1 "шаг) также предоставляется для удобства подключения к различным источникам питания.

Важные Примечания:

Предполагается, что у пользователей есть навыки пайки adaquate и навыки устранения проблем для сборки наборов оболочки DSO. Покупатели уведомляются, что из-за навыков пользователя в сборке не гарантируется, что каждый комплект будет в конечном итоге рабочим устройством. Но мы приложим все усилия, чтобы приблизиться к этой цели.
После получения наборов пользователям настоятельно рекомендуется проверить материнскую плату и ЖК-дисплей, применяя правильный источник питания. Немедленно сообщите нам или JYE Tech, если обнаружатся проблемы или повреждения.

Характеристики индикаторов:

Количество каналов: 1
Аналоговая полоса пропускания: 0 - 200 кГц
Чувствительность: 5мв/див-20В/Див
Ошибка чувствительности: < 5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC, GND
Максимальная частота дискретизации в реальном времени: 1Msps
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 фиксированного размера буфера
2,4-дюймовый цветной TFT LCD с разрешением 320x240
Источник питания: 9 В постоянного тока (Пожалуйста, убедитесь, что источник питания 9 В, ниже или выше 9 В вызовет проблемы.)
Ток подачи: 120 мА @ 9 В
Размер: 115 мм x 75 мм x 22 мм
Вес: 100 г (не включая кабели и источник питания)

Информация об обновлении: комплектующие и печатная плата внесли ряд изменений
Firmwares: Нажмите, чтобы открыть
Руководство пользователя: Нажмите, чтобы открыть
Схема материнской платы: Нажмите, чтобы открыть
Схема аналоговой платы: Нажмите, чтобы открыть
Как использовать DSO150 Library:Нажмите, чтобы открыть
Исходные коды:Нажмите, чтобы открыть
Часто задаваемые вопросы, советы и устранение неполадок: Нажмите, чтобы открыть

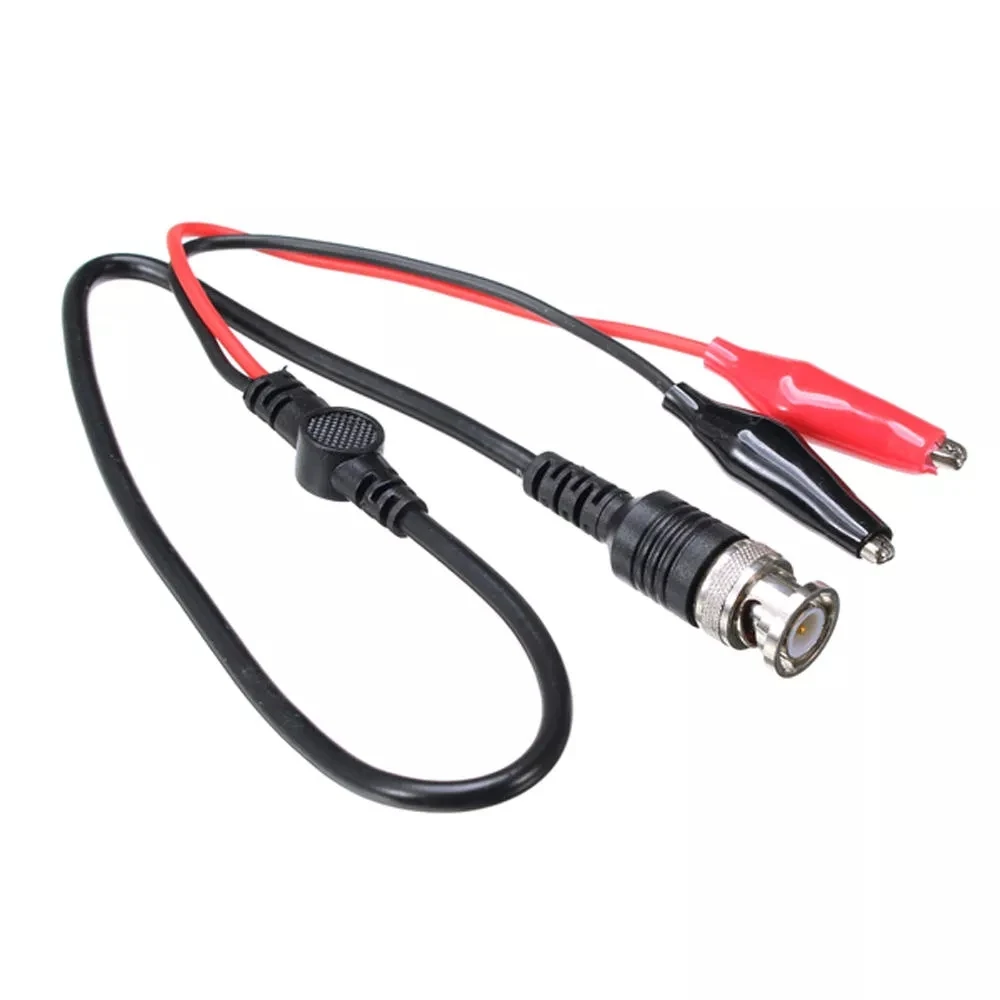

Посылка включает в себя:

Цифровой осциллограф DIY DSO150 (возможна разница в цвете)-1 шт.
1 x Инструкция по эксплуатации
