5 дюймовый серийный экран RS232/485 резистор/конденсатор 800*480 полоса

5 дюймовый серийный экран RS232/485 резистор/конденсатор 800*480 полоса

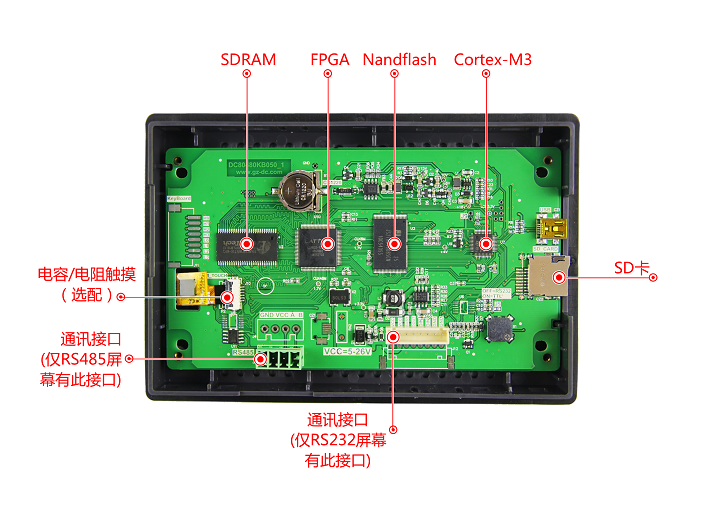

Эта серия относится к горячей продаже и рекомендуемым продуктам. Он находится в промышленной области. Он обладает высокой производительностью и подходит для сложных и жестких условий. Он может научиться работать в течение 30 минут.Модель продукта: DC80480KB050_1001_XX (T/C)DC80480KB050_1001_0T (RS232, сенсорное сопротивление)DC80480KB050_1001_0C (RS232, емкостный сенсорный)DC80480KB050_1001_4T (RS485, сенсорное сопротивление)DC80480KB050_1001_4C (RS485, емкостный сенсорный)Название продукта: 5,0 дюймовый базовый серийный экран с оболочкойХарактеристики продукта: 800*480, емкостный сенсорный (опционально), сопротивление сенсору (опционально), 5-26 в источник питания, RTC_ Применение: подходит для наружной и суровой промышленной среды, EMC обладает превосходной производительностьюАппаратная особенность_ 16-бит, true color RGB led дисплей (64 K цветов);Встроенный стандарт 8*16, 12*24, 16*32, 32*64 ASCII шрифты, 16*16, 24*24 GBK и 32*32, 64*64 GB2312 шрифты, пользователи могут настроить любые шрифты windows;Поддержка BMP, JPEG, WMF, PNG и GIF форматов изображений;_ Поддерживает отображение текста, изображений, GIF анимации и графического интерфейса в любом месте;Имеет различные элементы управления конфигурацией: кнопочное управление, текстовое управление, выпадающее управление, контроль хода, управление прибором, управление кривой, управление слайдером, контроль выбора, управление значками, управление анимацией, управление часами и двумерное управление кодом;Система имеет встроенную виртуальную клавиатуру, которая поддерживает китайский и английский метод ввода и может настроить системную клавиатуру._ Поддерживает работу внутренних инструкций без участия пользователя MCU, реализует взаимное изъятие кнопок, отображения текста и так далее._ Поддержка левого и правого скольжения и переключателя вверх и вниз экрана;_ Поддержка пользовательских инструкций по выходу кнопок;Диапазон настройки скорости передачи данных 1200-2Mbps;_ 255 Регулировка уровня подсветки и автоматический режим экономии экрана;Поддержка sd-карты на месте обновления и автономной функции массового производства;Вышеуказанные функции отвечают 99.5% потребностей заказчика в разработке проекта;Архитектура продукта/архитектура продуктаОсновные преимущества выбора двухъядерной архитектуры «Cortex-M3 + FPGA»: (1) FPGA является программируемым логическим устройством с высокой основной частотой и параллельной обработкой внутренних инструкций, который может легко управлять TFT с разрешением 1440*900 и обновлять быстро; (2) чистый аппаратный драйвер, Вся система не имеет операционной системы или ОС, и она работает от питания для 24*7*365 h непрерывно, и она может работать надежно без ненужных файлов мусора; (3) он может управлять TFT с разрешением 1440*900. Основными компонентами являются обычные устройства, которые находятся на складе более 10 лет.Cortex-M3 в основном простаивает, когда система не получает инструкции. Все работы по считыванию и обновлению данных с тяжелой нагрузкой выполнены с помощью чистого оборудования FPGA. Эта архитектура в некоторой степени обеспечивает надежность и защиту от помех системы. Так как механизм параллельной обработки используется во внутренней части FPGA, Считывание данных Nandflash, запись SDRAM и вывод данных RGB выполняются в одном и том же часовом ритме, что обеспечивает быстрое обновление скорости и времени отклика изображения системы.Есть 4,7 K байт инструкция буфер в устройстве. Хост может выйти из серийной программы без ожидания и отправки нескольких инструкций непрерывно. Весь процесс прост в эксплуатации, и количество программного кода Значительно уменьшено.   Модель изделия DC80480KB050_1001_XX (T/C) Описание модели DC80480KB050_1001_0T (RS232, с RTC, сопротивление касания) DC80480KB050_1001_0C (RS232, с RTC, емкостный сенсорный) DC80480KB050_1001_4T (RS485, с RTC, сопротивление касания) DC80480KB050_1001_4C (RS485, с RTC, емкостный сенсорный) Производственная линия Базовый тип Двухъядерный процессор * Cortex-M3 + Высокоскоростной FPGA, двухъядерный процессор Операционная система Без операционной системы, работающей на питании, чисто аппаратный дисплей драйвера FPGA Тип протокола Набор инструкций по конфигурации большого цвета (частично обновляемый совместимый с MODBUS/Mitsubishi/DGUS) Размер 5 дюймов Разрешающая способность 800*480 Объем запоминающего устройства 1 Гбит Шрифт библиотеки Встроенная 10 МБ библиотека шрифта, в том числе любой размер матрицы ASCII, GBK, GB2312, UNICODE библиотеки шрифта, вы можете настроить любой компьютер шрифт дисплей Хранение фотографий Поддерживает хранение изображений любого размера и аккумулирует около 137 полноэкранных изображений. Цвет 65 K цвет, 16 бит RGB Стабилизатор напряжения 5-26 V (погрешность (+ 0,2 V) Потери энергии Подсветка Высокая яркость: 319mA @ 5 V; выключение подсветки: 154mA @ 5 V Интерфейс связи RS232/TTL (заводской по умолчанию 232 уровень), опционально RS485 Спецификация интерфейса RS232: XH2.54 RS485: 2EDG-3.81 Изображение загрузки Поддержка USB/SD карты/UART, исследования и разработки рекомендации USB, производство рекомендации SD скачать Внешней клавиатуры Поддержка расширенной матричной клавиатуры 4*4 (по умолчанию не сварено) Часы в реальном времени (RTC) Поддержка обратного отсчета, таймера, года, месяца, дня и другого отображения времени Активная область экрана (AA) Длина x Ширина = 108,5 мм x 64,9 мм Размер продукта Длина x Ширина x Высота = 160,0 мм x 107,0 мм x 21,6 мм (подробнее см. В CAD) Поддерживает программное обеспечения для подключения к компьютеру Visualtft AV вход Я не буду поддерживать его Воспроизведение звука Я не буду поддерживать его Воспроизведение видео Я не буду поддерживать его Ethernet Я не буду поддерживать его Wi-Fi Я не буду поддерживать его _ Основная конкурентоспособность продукции Цикл обучения Знакомый с окружающей средой развития в течение 30 минут и полный дизайн взаимодействия человека и компьютера в течение 3 дней Программа отладки Хост-компьютер интегрирует «экран виртуального последовательного интерфейса» без аппаратного подключения, а также напрямую связывает и Отлаживает IDE Keil с ним. Время запуска Работает на питании, нет времени загрузки системы Контроль конфигурации Есть кнопки, текст, выпадающее меню, индикатор прогресса, слайдер, инструмент, анимация, двумерный код, кривая, запись данных, круговая планка прогресса и другие элементы управления конфигурацией Система клавиатура Встроенная Виртуальная цифра и клавиатура символов, поддержка китайского и английского метода ввода, может настроить клавиатуру Запись данных Поддержка записи данных контроль экспорта содержимого на sd-карту Удаленное обновление Часть серии поддерживает удаленное обновление прошивки экрана или инженерных фотографий с помощью пользовательских хостов Информационное push-уведомление Некоторые модели поддерживают облачный push-видео или рекламный дисплей, или мобильное приложение и экран связи Технология слоя Встроенная система с несколькими слоями дисплея, более быстрая скорость переключения Многоязычная функция Фабрика может задавать до 10 языков любой страны мира, переключать требуемые языки с помощью одной кнопки, и нет необходимости в более чем одном наборе искусства и ремесел. Логическое оперативной обработки MiniC compiler встроен в ПК, который поддерживает логическую работу на языке C (поддерживает только версию протокола MODBUS) Надежность Продукты прошли промышленные стандарты высокой и низкой температуры, ОУР, групповые Импульсные и радиационные испытания. Жизненный цикл Используя традиционные процессоры больших брендов, мы постоянно поставляем товары уже много лет. ЖК-дисплей Тип дисплея TFT ЖК-экран Трубка для подсветки Светодиодные лампы Яркость (cd/m) Триста Срок службы подсветки (h) > 20000 Коэффициент контрастности 500: 1 Перспектива (L/R/T/B) 70/70/50/70 _ Сенсорная панель Касательное управление: Постоянной ёмкости, универсальный конденсатор сенсорный экран Сопротивление сенсорный экран Сенсорный режим: Одноточечный, скользящий сенсорный Одноточечный, скользящий сенсорный Коэффициент пропускания: Больше чем 90% Больше чем 80% Сенсорный экран раз Теория времени касания емкостного экрана бесконечна, и жизнь касания связана с рабочей средой (пыль, влажность). Более 1 миллиона раз в точку _ Окружающая среда и сертификация Рабочая температура -20 ~ + 70 C Температура хранения -30 ~ + 80 C Вибрационных испытаний: От 10 до 25 Гц (X, Y, Z направление 2G 30 минут) От электростатического разряда Тест Воздух = + 8кв, контакт = + 4КВ. Тестирование при высоких и низких температурах Рабочая температура: 60 + 3 72 ч/-10 + 3 72 ч; Рабочая влажность: 50 + 3 90% + 3% RH 72 ч Сбой аутентификации EC (ROHS) по запрещению применения опасных веществ, сертификация CE 1. Кнопочное управлениеКонфигурация всех кнопок на инженерном экране с помощью визуального программного обеспечения TFT на ПК может реализовывать переключение экрана, нажатие кнопки или выскакивание, кнопка взаимоисключающая и пользовательская инструкция без участия пользовательской программы. Если какая-либо кнопка на экране нажата или выскочена, значение идентификатора и статуса кнопки будет загружено пользователю, а пользователь MCU получает серийные инструкции и разбирает их. Определите действие текущей кнопки.2. Текст управленияПользователи заранее устанавливают координаты дисплея, цвета, шрифты и цвета фона текста на экране через верхний компьютер. Эти текстовые атрибуты будут загружены в файл конфигурации экрана вместе с изображением. Затем MCU пользователя может завершить отображение, отправив данные символа на соответствующий идентификатор текста.3. Анимация управленияПользователи могут управлять воспроизведением GIF анимации, остановкой, паузой, вверх и вниз кадрами и назначенными кадрами в любое время.4. Значок управленияПользователи могут переключать и отображать различные схемы состояния в одном и том же положении экрана, такие как нагревание, переключение значков состояния холодильника, Изменение мощности мобильного телефона, сила сигнала WIFI устройства, круговой дисплей прогресса и так далее.5. Кривая управленияПользователю MCU нужно только отправить AD sampled HEX data, и экран будет автоматически установлен. Передняя и задняя части экрана будут перемещены вперед и отображаться без участия MCU. Он также может увеличивать или уменьшать данные AD sampled, а затем отображать их на экране.6. Аппаратура радиоуправленияУстановив приборную панель заранее с помощью верхнего компьютера, пользователь может осуществить вращение указателя только отправив соответствующие значения. Если шкала циферблата колеблется от 0 до 180, пользователю нужно только отправить значение 90, и указатель автоматически переходит к шкале 90.7. Контроль ходаУстановив ориентацию, начальное значение, конечное значение, переднюю и заднюю диаграмму индикатора прогресса заранее, пользователи могут увеличить или уменьшить планку прогресса, отправив соответствующие значения дисплея.8. Бесступенчатая регулировкаУстановив параметры размера курсора слайдера, значение шкалы, значение начала, значение окончания и фоновая карта заранее, когда пользователь Затачивает курсор или щелкает по шкале, устройство немедленно загрузит значение позиции текущего курсора.9. Выпадающее меню управленияУстановив положение, параметры меню и соответствующий идентификатор управления текстом в выпадающем меню заранее, пользователь нажимает значок выпадающего меню, автоматически выскакивает опции меню, и кликните на необходимые пункты меню. В это время данные меню автоматически вводятся в текстовое поле, а значения идентификатора меню и опции меню загружаются на экран.10. Контроль часов RTCПредварительно установив Размер экрана, положение и режим (обратный отсчет, обратный отсчет), пользователи загружают проект на экран, экран автоматически начинает отображать время, И также может отправить соответствующие инструкции, чтобы начать функцию времени или обратного отсчета.11. Раздвижные двери системыЭффекты управления выбором скольжения аналогичны настройкам времени смартфонов. Пользователи заполняют все данные заранее через хост-компьютер, а затем устанавливают выбранные и непроверенные цвета, так что скольжение вверх и вниз может достичь эффекта выбора передачи данных. Выбранные данные будут загружать соответствующие значения идентификатора и опции в MCU пользователя.12. Двумерный контроль кодаMCU отправляет текстовую информацию на экран непосредственно через последовательный порт, и экран автоматически рисует двумерное изображение кода. Мобильный телефон пользователя сканирует таблицу кодов для отображения входной информации. Размер и алгоритм двумерного кода можно установить на верхней части компьютера.13. Виртуальная клавиатура и метод вводаГлавный компьютер предварительно настроил всплывающую клавиатуру в определенном положении экрана. После нажатия на область система автоматически появится на встроенной клавиатуре. После того, как Пользователь выбирает метод ввода на китайском и английском языках, нажмите, чтобы подтвердить, и все входные символы загружаются на компьютер с одним чипом с помощью кода ASCII или китайской кодировки символов.Всего 3 шага, 30 минут для развития человеческого аппарата, простой и простой в использовании!Комплексный дизайн взаимодействия человека и компьютера может быть завершен за 30 минут всего за три шага.1. Подготовка художественных материалов.Расположите художников для создания изображений, необходимых для загрузочного экрана, текстового фона, значков кнопок и подсказок.2. Используйте поддерживающее программное обеспечение TFT для редактирования изображений, настройки элементов управления и загрузки изображений.Во-первых, визуальное программное обеспечение TFT используется для создания интерфейса и настройки управления предварительно разработанными художественными картинками. Затем виртуальный серийный экран запускается для моделирования. Наконец, весь проект загружается во внутреннюю память серийного экрана через USB/SD/UART. Программное обеспечение для ПК присваивает уникальный идентификационный номер на каждый экран, изображение и контроль в рамках проекта.3. Пользователь MCU контролирует и отправляет соответствующий серийный экран управления.Когда проект загружается на экран, после нажатия кнопки на экране, последовательный порт MCU пользователя получит информацию о идентификаторе кнопки или значениях координат, загруженных на экран. Путем анализа идентификационного номера, пользователь может получить Положение экрана и функциональные атрибуты текущей кнопки, чтобы контролировать действие связанных периферийных устройств или дисплея обновления экрана. Для продуктов без касания, пользователю MCU не нужно слушать информацию, загруженную идентификатором кнопки, но только отправляет соответствующие инструкции для переключения экрана и отображения текстового изображения.
