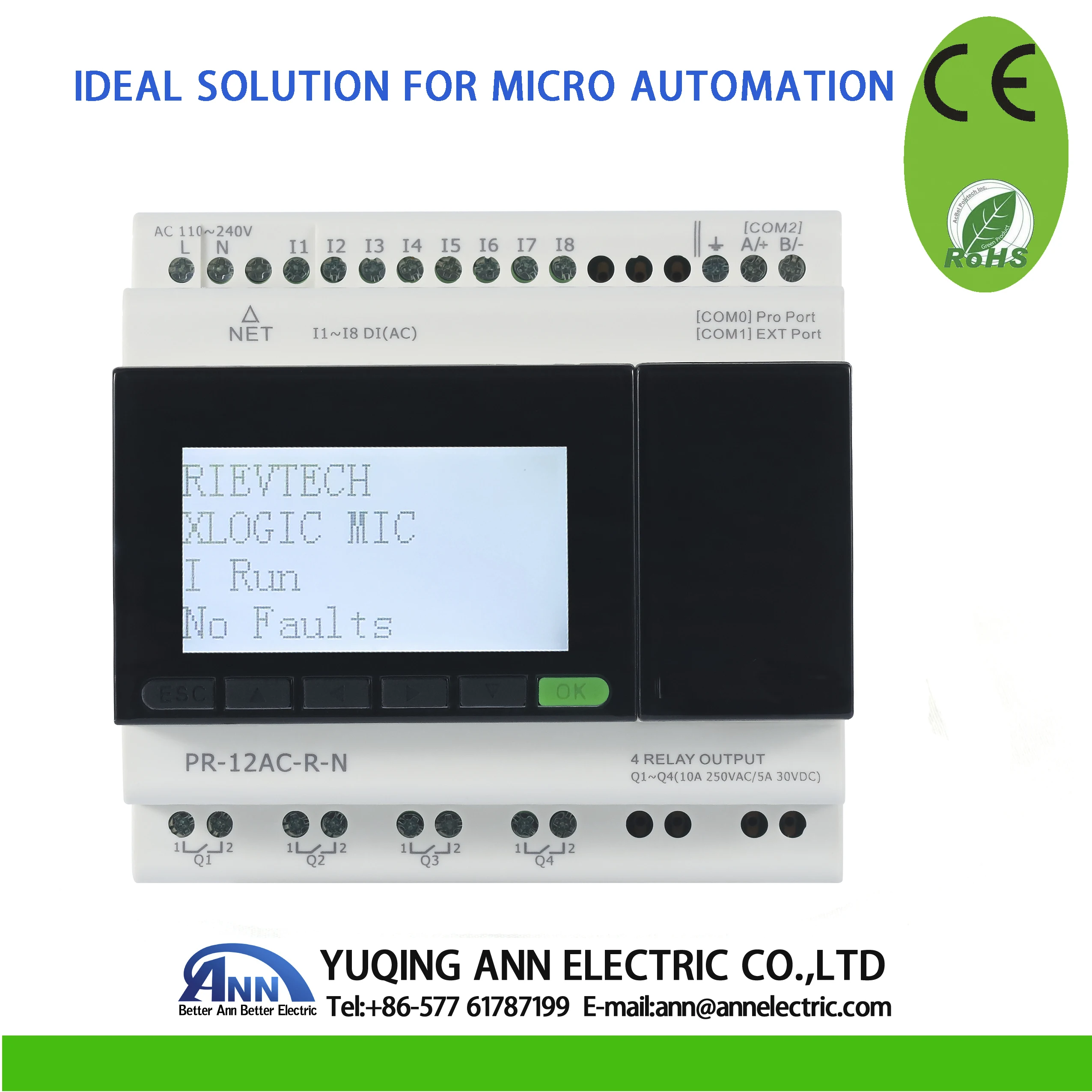

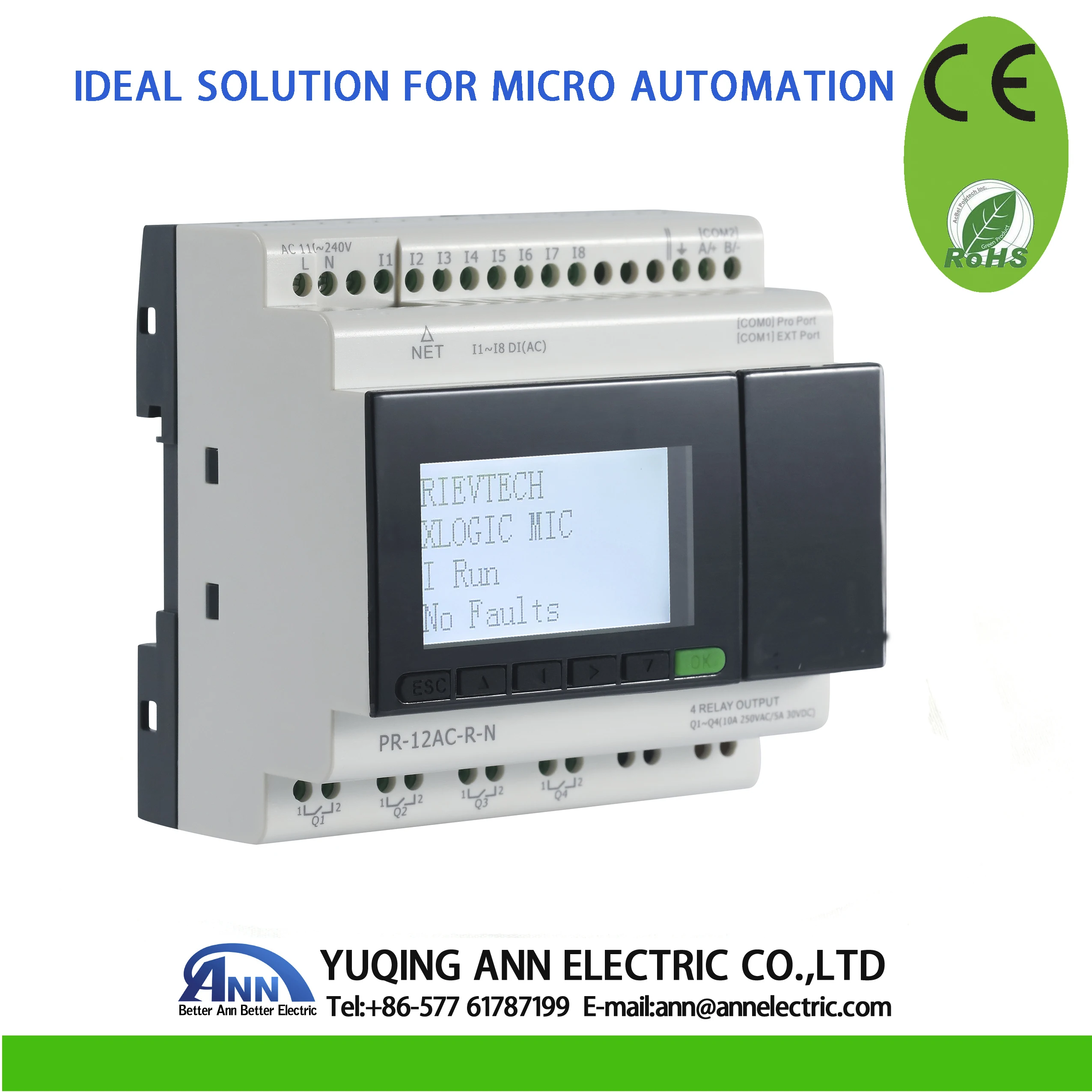

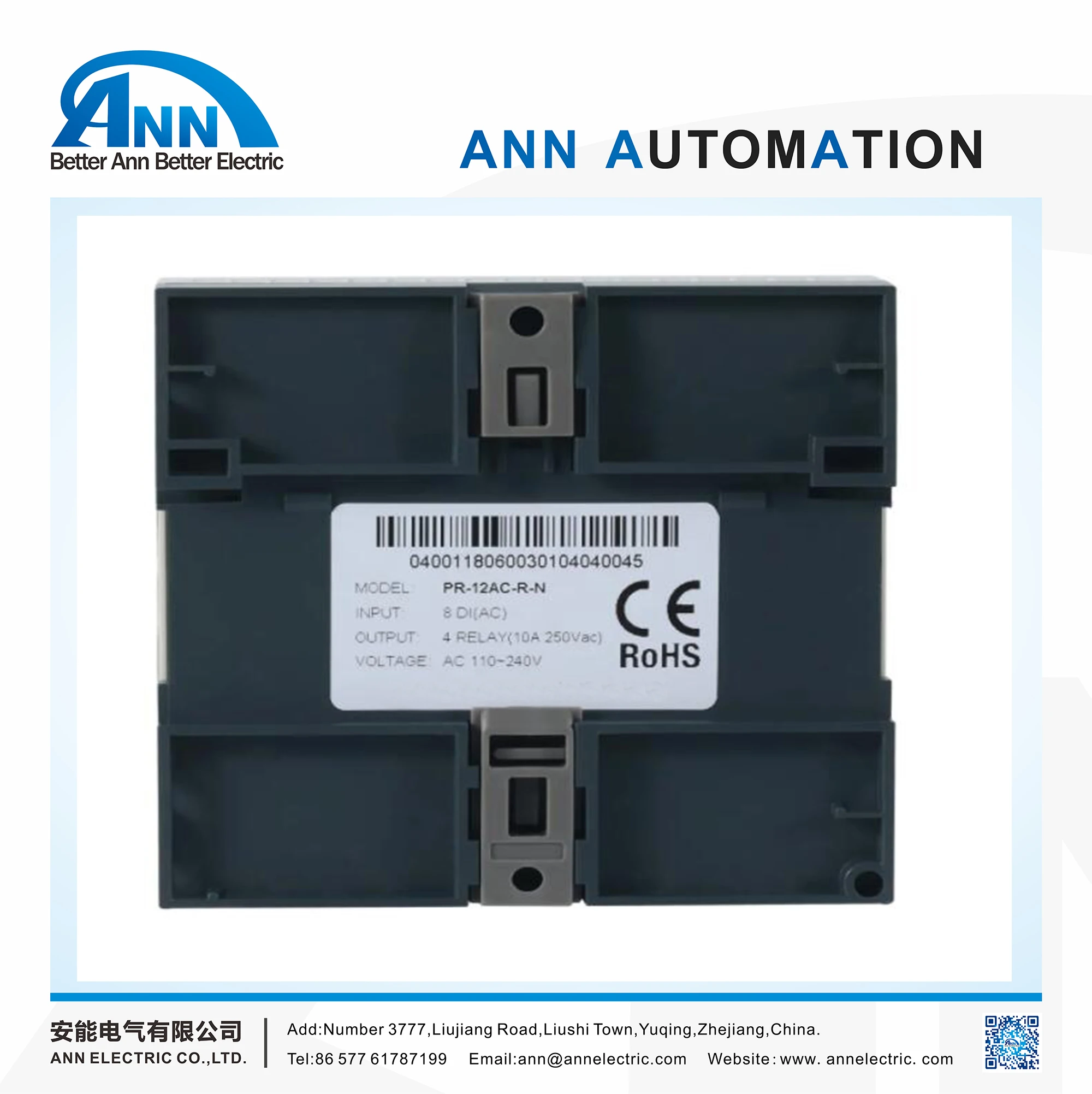

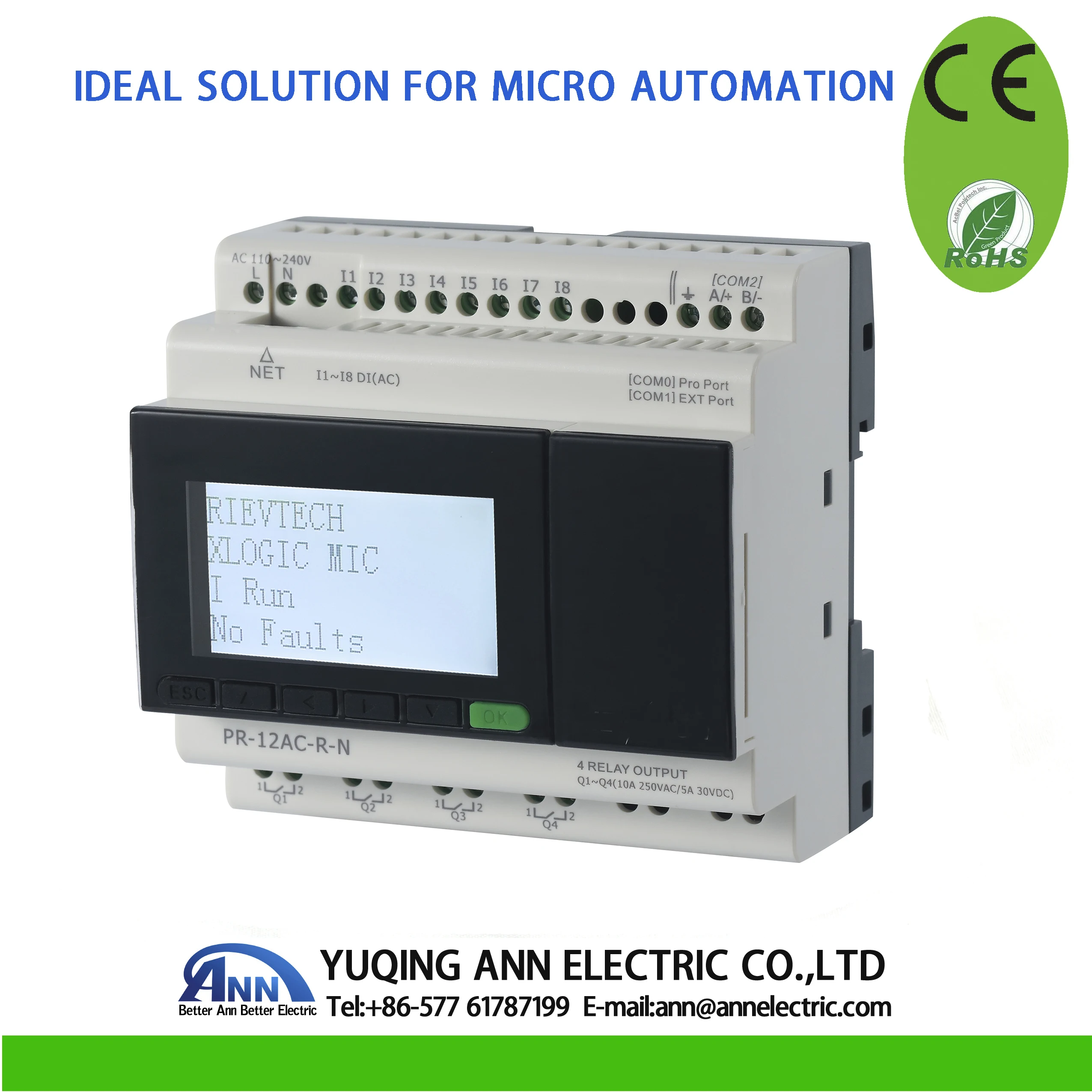

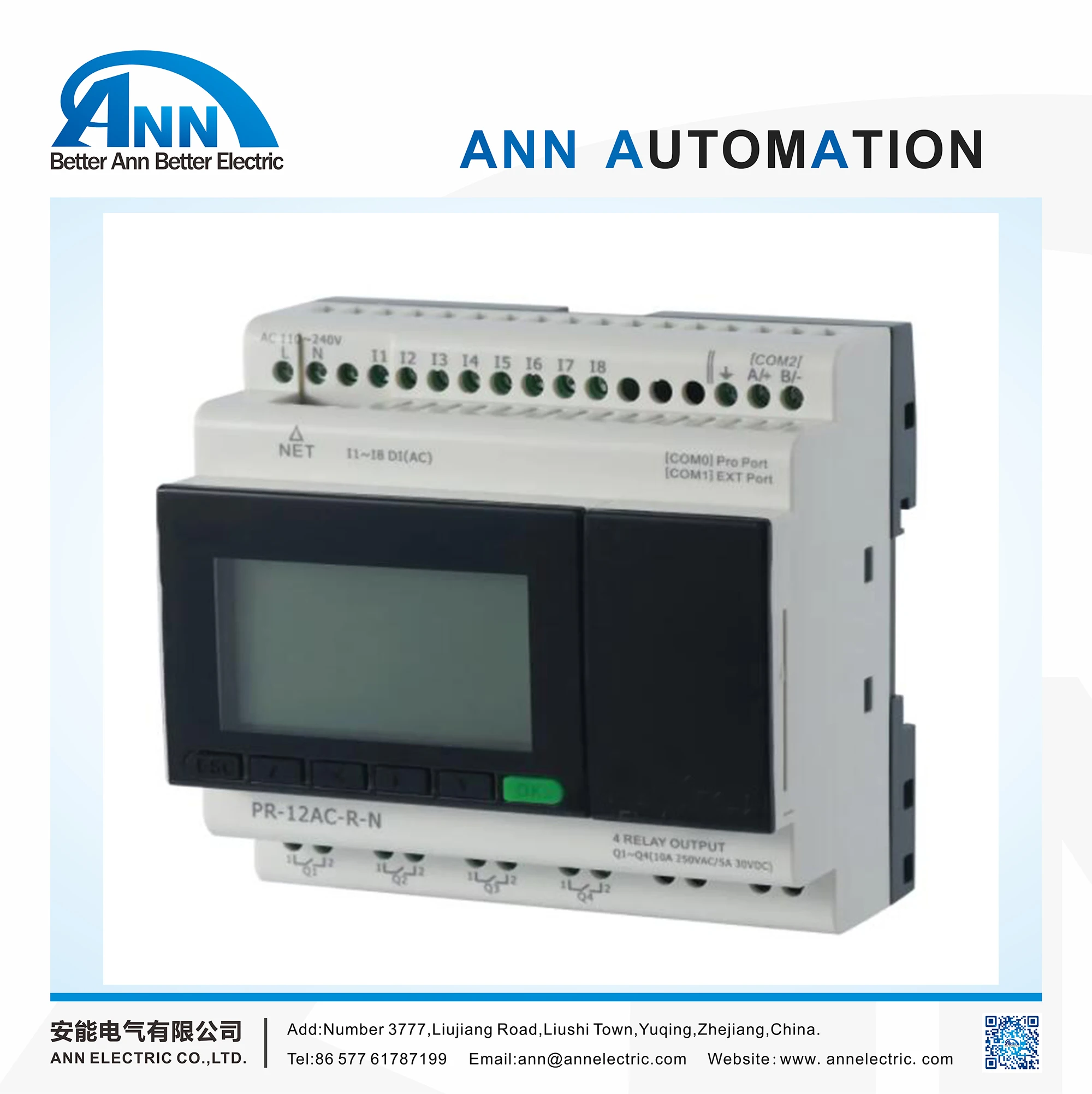

PR 12AC R N с ЖК дисплеем без кабеля AC 110 240 В 8 (I1 I8) 4 реле вывода Micro PLC умное

Модуль

PR-12AC-R-N

PR-12DC-DA-R-N

Вход

I1--IC: 8DI(AC)

I1--I4:4DI/AI (сигнал 0-10 В)
I5--I8 : 4DI/HSI

Выход

Q1--Q4
(Реле 10A 250VAC /5A 30VDC)

Поставка

Переменный ток 110 ~ 240 В

Постоянный ток 24 В

Вес

Approx.350g

Approx.300g

Размеры

Без упаковки: 95 мм * 90 мм * 61 мм
С упаковкой: 107 мм * 96 мм * 73 мм

Расширение

Да (макс. 16 шт.)

Сертификация продукции

CE

Соответствие директиве низкого напряжения
(В соответствии с BT 2006/95/EC)

IEC/EN 61131-2

Соответствие директиве EMC
(В соответствии с 2004/108/EC)

IEC/EN 61000-6-1 (жилой, коммерческий и светильник-промышленная среда)
IEC/EN 61000-6-2 (промышленный)
IEC/EN 61000-6-3 (жилой, коммерческий и светильник-промышленная среда)
IEC/EN 61000-6-4 (промышленный)

Степень защиты

В соответствии с IEC/EN 60529:IP20

Категория перенапряжения

3 в соответствии с IEC/EN 60664-1

Механическое сопротивление

Устойчивость к вибрациям IEC/EN 60068-2-6
Устойчивость к ударам IEC/EN 60068-2-27

Устойчивость к электростатическому разряду

IEC/EN61000-4-2Severity 3

Устойчивость к ВЧ-помехам

Иммунитет к излучаемым электростатическим fieldsIEC/EN 61000-4-3
Иммунитет для быстрых переходных процессов (всплеск иммунитета) IEC/EN 61000-4-4, уровень 3
Устойчивость к ударному волноводу/EN 61000-4-5Severity3
Радиочастота в обычном режиме/EN 61000-4-6, уровень 3
Напряжение dips и разрывы (AC)IEC/EN 61000-4-11
Иммунитет к демпфированному осциллирующему волноводу/EN 61000-4-12

Проводимый и излучаемый выброс

Класс B в соответствии с EN 55022

Рабочая температура

-25 ~ + 55 ° cв соответствии с IEC/EN 60068-2-1 и IEC/EN 60068-2-2

Температура хранения

-40 ~ + 70 ° cв соответствии с IEC/EN 60068-2-1 и IEC/EN 60068-2-2

Относительная влажность

10 ~ 95% . (без конденсации или капель воды) в соответствии с withIEC/EN 60068-2-30

Крепление

Стандартная Монтажная рейка 35 мм, 4 мВт или настенное крепление

Винтовые клеммы, соединительная Емкость

Гибкий провод с наконечником
1 проводник: 0,25 до 2,5 мм2.(AWG 24 ~ AWG 14)

Модуль

PR-12AC-R-N

PR-12DC-DA-R-N

Функциональные блоки размера программы (FBD)

512 функциональных блоков

Функциональные блоки размера памяти (FBD)

32K

ЖК-дисплей

4 линии 16 символов и настраиваемая подсветка

Метод программирования

Функциональные блоки

Память программы

Вспышка EEPROM

Время резервного копирования в случае сбоя питания

Программа и настройки в контроллере: 10 лет
Программа и настройки в подключаемой памяти: 10 лет
Память данных: 10 лет

Время цикла

FBD: typ. 0,6 мс ~ 8,0 мс

Время отклика

Время ввода: от + 1 до 2 циклов

Хранение данных часов

25 °C typ. 20 дней

Дрифт часов

Typ. ± 2 s/день

Точность блока таймера

Временная база: S (второй)Разрешение: + 10 мс
Временная база: M (минуты)Разрешение:+ 1 s
Временная база: Ч (час)Разрешение:+ 1 мин

Время запуска при включении питания

Тип. 4s

Модуль

PR-12AC-R-N

PR-12DC-DA-R-N

Поставка

Номинальное напряжение

110 ~ 240 В переменного тока

Постоянный ток 24 В

Эксплуатационные ограничения

85 ~ 265 В переменного тока

Постоянный ток 20,4-28,8 в

Частотный диапазон поставки

47 ~ 63 Гц

Нет

Макс. Поглощаемая мощность

49 мА (85 В переменного тока);
37 мА (265 В переменного тока)

2,1 Вт (10,8 В переменного тока)
2,8 Вт (28,8 в постоянного тока)

Изоляционное напряжение

1780 В переменного тока

Нет

Входы

Входное напряжение

110 ~ 240 В переменного тока

DC0-28.8V

Входной ток

0,08 mA ; 85 В переменного тока
0,25 мА; 265 В переменного тока;

0.4ма; 10,8 В постоянного тока
0.5ма; 12,0 В постоянного тока
1.2mA ; 24 V dc
1,5 мА; 28,8 в постоянного тока

Коэффициент разрешения
(Аналоговый вход)

Нет

0,01 V (0 ~ 10v)

Точность при 25 °C
(Аналоговый вход)

Нет

± 0,02 в

Логический порог напряжения 1

> 79 в переменного тока;> 0,06ма

> 8 В постоянного тока;> 0.3ма

Логическое 0 пороговое напряжение

<40 В переменного тока

<5 в постоянного тока; <0.1ма

Время отклика на входе

Время задержки от 0 до 1:
120 В переменного тока: Typ. 50 мс
240 В переменного тока: Typ. 30 мс
Время задержки от 1 до 0:
120 В переменного тока: Typ. 90 мс
240 В переменного тока: Typ.100 ms

Время задержки от 0 до 1:
I1--I4:Typ.2.5 ms
I5--I6:Typ.1.5 ms
Время задержки от 1 до 0:
Тип. 1,5 ms

Максимальная частота подсчета

Тип: 4 Гц

Тип: 4 Гц;
HSI: 60 кГц (I5--I8)

Тип датчика

Свяжитесь с нами или 3-Провода PNP

Входной Тип

Резистивный

Выходы

Номинальное напряжение

250 В переменного тока/30 В постоянного тока

Переменный ток

250 В переменного тока: 10 А
DC 30 В; 5A

Срок службы электротехники

105Операции с номинальной резистивной нагрузкой

Механический срок службы

107Операции без нагрузки

Время отклика

Время работы: 15 мс. Макс.
Время выпуска: 10 мс. Макс.

Частота (Гц)

Резистивная нагрузка: 2 Гц
Индуктивные нагрузки: 0,5 Гц

Параметры портов связи:

Порт COM0_TTL

COM0: опционально RS232/RS485 (через аксессуары: RS232 кабель/PRO-RS485)
Частота браслета: 4800;9600;19200;38400;57600;115200
Протокол связи: MODBUS RTU;MODBUS ASCII

Ext RS485

COM1: опционально RS485 (через PR-RS485 модуль расширения)
Частота браслета: 4800;9600;19200
Протокол связи: MODBUS RTU;MODBUS ASCII

Встроенный RS485

COM2: Встроенный RS485
Частота браслета:4800;9600;19200;38400;57600;115200
Протокол связи: MODBUS RTU;MODBUS ASCII

Порт Ethernet:

Встроенный (10 м/100 м),
1. Может использоваться в качестве программы или общения
2. Может использоваться как modbus master или slave
Протокол связи: MODBUSTCPRTU;MODBUS RTU

Страница мониторинга веб-сервера

Да

Xlogic<--->Xlogic (по Ethernet)

1 xlogic работает, так как tcp сервер может подключаться к 8 tcp client xlogics или другим tcp-устройствам.

Xlogic<--->Ethernet/Интернет:

1 xlogic работает, так как клиенты TCP могут подключаться к 8 различным tcp серверам по максимуму
