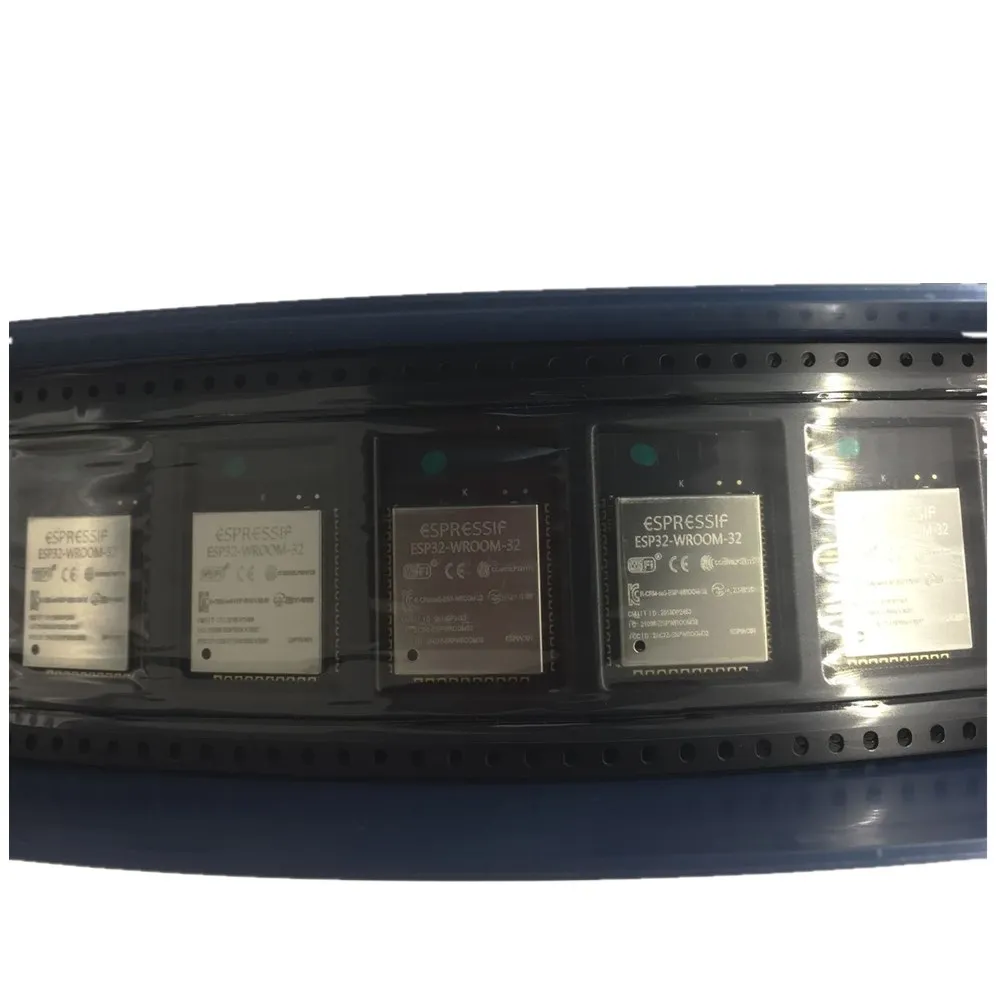

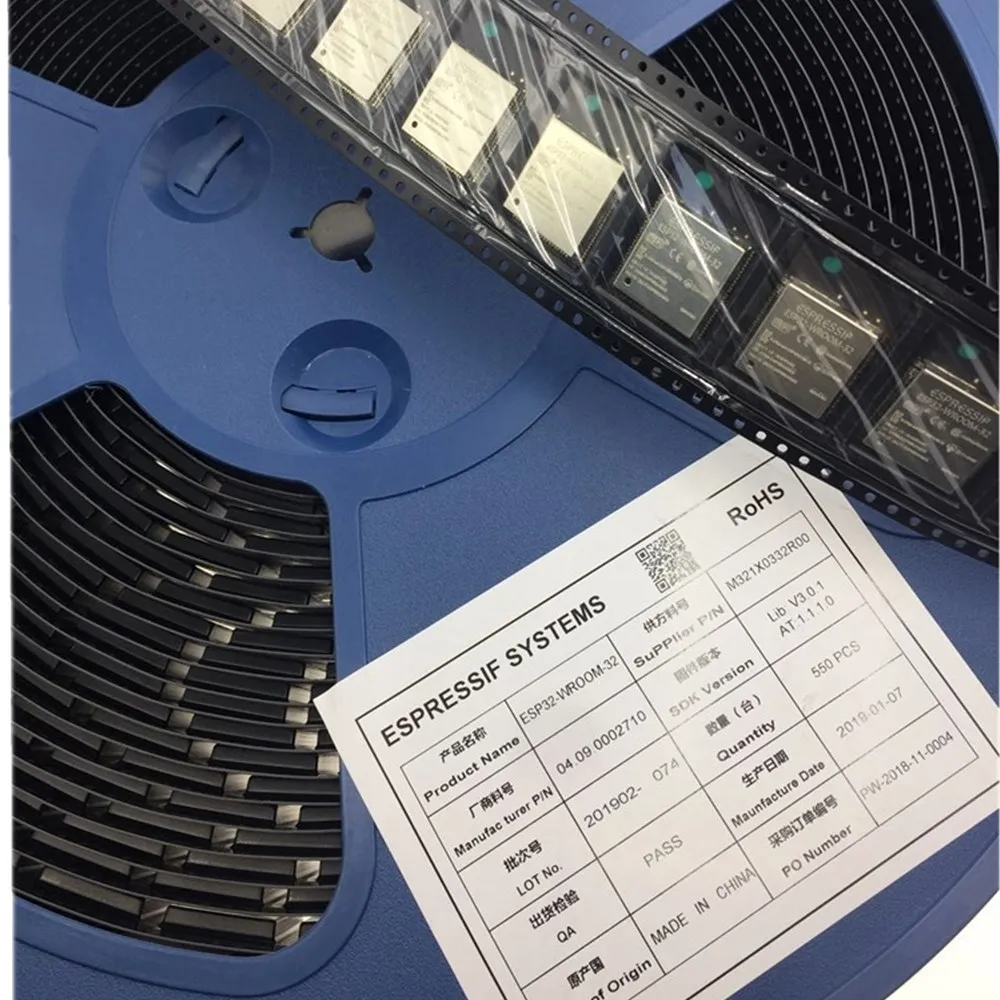

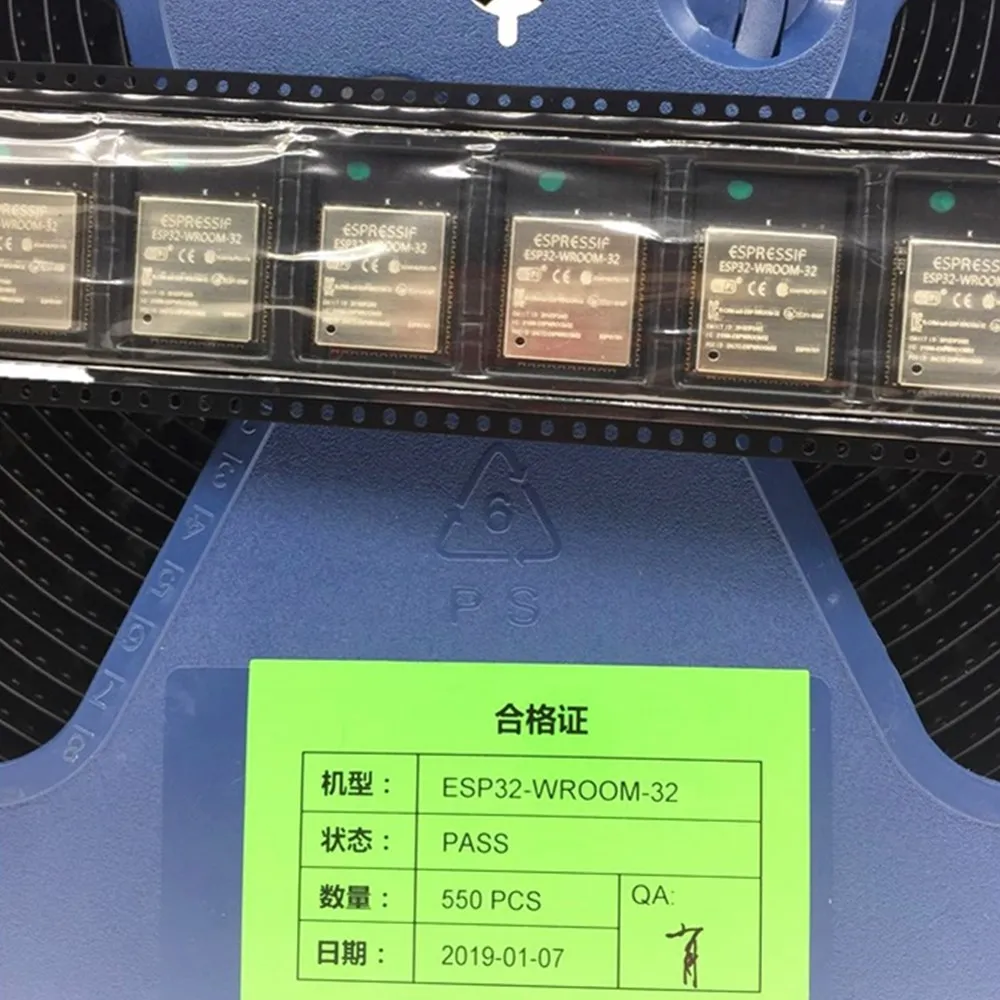

10 шт. флэш память 4 2 МБ wi fi + Bluetooth 4|Запасные части| |

---

Основные iс чип: ESP32-D0WD

Оптовая продажа с фабрики

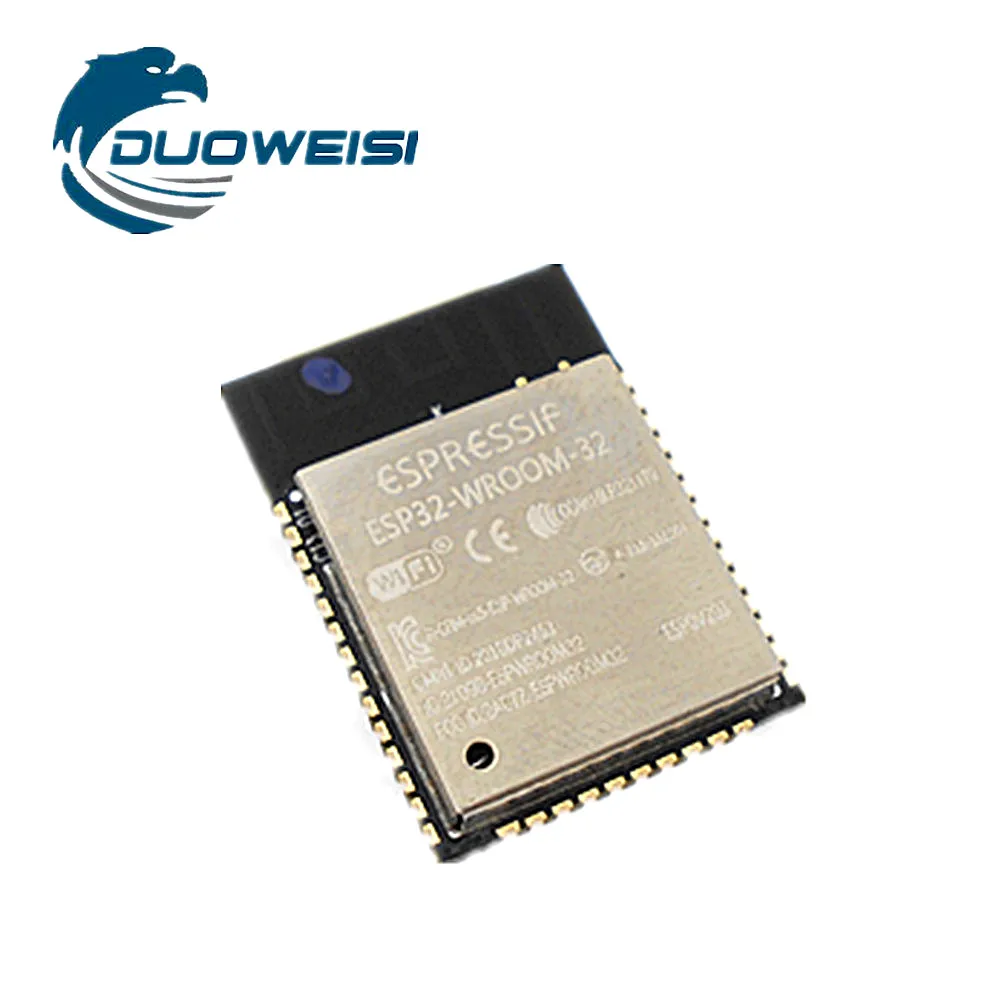

Модуль Wi-Fi ESP-32S самостоятельно разработан компанией Anderson Technologies, Inc. Основной процессор ESP32 обеспечивает полный набор 802,11 b / g / n / e / i беспроводных LAN (WLAN) и Bluetooth 4,2 решений с минимальным физическим размером. Чип предназначен для низкой мощности и мобильной бытовой электроники, износа и сетевого оборудования, интеграции WLAN и Bluetooth со всеми функциями, с низкой стоимостью, хорошими характеристиками макета. ESP32 также обеспечивает открытую платформу, которая позволяет пользователям гибко настроить функциональность для различных сценариев приложений.





Если вам нужно более 100 штук, пожалуйста, проверьте здесь:  8 МбИли 16 Мб





ESP32 функция блок-схема ESP32-это Wi-Fi и bluetooth-система on-chip (SoC) с ведущей в отрасли производительностью RF, низкой мощностью и высокими интеграционными преимуществами. ESP32 интегрирует Полные функции передачи/приема RF, включая антенные переключатели, радиочастотные баллоны, усилители мощности, усилители с низким уровнем шума, фильтры, модули управления питанием и передовые схемы самокалибровки. Схема самокалибровки реализует динамическую автоматическую настройку для устранения дефектов внешней схемы. ESP32 с двумя 32-бит, LX6 Процессор, с тактовой частотой до 240 МГц, через 7-трубопровода уровня архитектуры. ESP32 также интегрирует множество аналогового зондирования и цифрового интерфейса. Технология ESP32's ultra-low-power RF и запатентованная энергосберегающая технология продлевают срок службы батареи практичных приложений. ESP32 полностью соответствует стандартам Wi-Fi 802.11b / g / n / e / i и Bluetooth 4,2, интегрированным WiFi / Bluetooth / BLE RF и технологии низкой мощности, И поддерживает операционную систему RTOS в режиме реального времени. Интегрированный кэш настройки esp32 помогает повысить производительность системы и оптимизировать системную память. Гибкая архитектура разделов RAM / ROM позволяет пользователям настроить для удовлетворения конкретных требований и использования. ESP32 может использоваться как автономное приложение или как раб для хоста MCU. В качестве раба ESP32 обеспечивает Wi-Fi и Bluetooth через интерфейс SPI / SDIO или I2C / UART. 2,1 WiFi.1 Wi-Fi • 802,11 b / g / n / e / i • 802,11 n (2,4 ГГц) со скоростью до 150 Мбит/с • 802,11 e: механизм QoS для реализации беспроводной мультимедийной технологии • WMM-PS, uapsd • A-MPDU и A-MSDU методы агрегации кадров • Блок ответить • Дробления и преобразования • Автоматический мониторинг/сканирование маяка • 802,11 i функции безопасности: предварительная аутентификация и TSN • Поддержка шифрования WPA / WPA2 / WPA2-Enterprise / WPS • Режим Infrastructure BSS Station/режим SoftAP • Wi-Fi Direct (P2P), обнаружение P2P, режим P2P GO и управление питанием P2P • Совместимость и сертификация UMA • Разнообразие и выбор антенны 2,2 Bluetooth 2 Bluetooth • Полный Стандарт Bluetooth v4.2, включая традиционный Bluetooth (BR / EDR) и Bluetooth с низкой мощностью (BLE) • Поддерживает стандартный класс-1, класс-2 и класс-3 и устраняет необходимость в внешних усилителях мощности • Улучшенная точность управления питанием • Выходная мощность до + 10 дБм • Приемник NZIF имеет высокую чувствительность-98 дБм • Адаптивная частота (AFH) • Стандартный HCI на основе SDIO / SPI / UART интерфейса • Высокая скорость UART HCI со скоростью до 4 Мбит/с • Поддерживает контроллер BT 4,2 и стек протокола хоста • Протокол обнаружения службы (SDP) • Универсальное приложение доступа (зазор) • Протокол управления безопасностью (SMP) • Низкое энергопотребление Bluetooth • Сверхмощные Светодиоды красного свечения/ГАТТ • Ксеноновые • Поддерживает все маломощные Bluetooth приложения на основе GATT • SPP-Like низкомощный протокол прозрачности данных Bluetooth • Версия BLE Beacon • A2DP / AVRCP / SPP, HSP / HFP, RFCOMM • Алгоритмы аудио кодека CVSD и SBC • Bluetooth piconet и Scatternet 2,3 Процессор и хранения • Xtensa® 32-бит LX6 двухъядерным процессором с вычислительной способностью до 600 DMIPS • 448 Кбайт Встроенная память • 520 Кбайт SRAM • 16 Кбайт SRAM в RTC • QSPI может подключать до четырех вспышек/SRAMs, каждый с 16 мегабайт вспышки • Питающее напряжение: 2,2 V до 3,6 V 2,4 часами и таймером Встроенный осциллятор 8 МГц для самостоятельной калибровки • Встроенный RC осциллятор для самостоятельной калибровки • Поддерживает внешний кристалл 2-40 МГц • Поддерживает внешний кристалл 32 кГц для RTC, поддерживает самокалибровку • 2 таймера групп каждое из которых должно состоять из 2 64-разрядный общего назначения таймеров и 1 Главная система сторожевой • Таймеры RTC с субсекундной точностью • РТК сторожевой 2,5 периферийный интерфейс • 12-разрядный SAR ADC с до 18 каналов • 2 8-битный D / A постоянного тока в постоянный преобразователи • Пресс-форма-10 сенсорными датчиками • Температура Сенсор • Пресс-форма-4 SPI • 2 I2S • 2 I2C • 3 UART • 1 хост SD / eMMC / SDIO • 1 Slave SDIO / SPI • Интерфейс Ethernet MAC с выделенным DMA для поддержки IEEE 1588 • Может 2,0 • IR (TX / RX) • Двигатель PWM • Светодиодный PWM, до 16 каналов • Датчик Холла • Сверхнизкий усилитель мощности 2,6 механизм безопасности. 6 механизм безопасности • Поддерживает все функции безопасности IEEE 802,11, включая WFA, WPA / WPA2 и WAPI • Безопасный пуск • Флеш шифрования • 1024 бит OTP, доступно для пользователя до 768 бит • Зашифрованный аппаратный ускоритель: -AES -HASH (SHA-2) Библиотека -АСР Кода коррекции ошибок -Генератор случайных чисел (RNG) 2,7 Применение • Универсальный датчик низкой мощности IoT • Универсальный низкомощный IoT рекордер • Потоковое видео камеры • ТВ-приставка OTT/приставка • Плеер -Сетевой плеер -Аудио потоковое медиа-устройство • Wi-Fi игрушки -Счетчик -Устройство против потери игрушек • Устройство распознавания речи Wi-Fi • Гарнитура • Умная розетка • Домашней автоматизации • Ячеистой сети • Промышленный беспроводной пульт дистанционного управления • Радионяня • Удобный для ношения электронных продуктов • Wi-Fi устройства с поддержкой местоположения • Безопасность идентификационная бирка • Товары для здоровья -Мониторинг движения и сигнализация против потери -Температура рекордер ESP32 приведенный в действие с низким энергопотреблением Xtensa® LX6 32-битный двухъядерный процессор, обладающих следующими характеристиками: 4,1 Процессор 1 Процессор • 7 штук этап конвейерных архитектуры, который поддерживает часы частот до 240 МГц • Четырехъядерный процессор 16 бит/24 бит набор инструкций улучшает плотности кода • Поддержка блоков с плавающей точкой (FPU) • Предлагаем прямую поставку (DSP инструкций, таких как 32-битный усилителей, 32-битный разделители и 40-разрядные накопление мультипликатор (MAC) • Поддерживает 32 вектора прерывания из приблизительно 70 источников прерывания Двухъядерный интерфейс процессора включает в себя: • Инструкция Xtensa RAM / ROM и интерфейс передачи данных • Интерфейс Xtensa local storage обеспечивает быстрый доступ к внешним регистрам • Прерывание с помощью внутренних и внешних источников прерывания • Интерфейс JTAG для отладки 4,2 встроенный чип для хранения Хранилище ESP32 на чипе включает в себя: • 448 Кбайт ПЗУ для запуска программы и вызова функции ядра • 520 KBytes on-chip SRAM для хранения данных и инструкций • 8 Кбайт SRAM в RTC, или Медленная память RTC, может быть доступна coprocessor в режиме глубокого сна • 8 Кбайт SRAM в RTC, быстрая память RTC, которая используется для хранения данных и доступа к первичному ЦПУ, когда RTC запускается в режиме глубокого сна • 1 кбит EFUSE, где 256 бит являются системными (MAC-адрес и чип-набор); Остальные 768 бит защищены для пользовательских приложений, включая шифрование вспышки и идентификатор чипа 4,3 Внешняя вспышка и SRAM ESP32 поддерживает до четырех 16 мегабайт внешней вспышки QSPI и статическую память произвольного доступа (SRAM) с аппаратным шифрованием на основе AES для защиты программ и данных разработчика. ESP32 подключается к внешней вспышке QSPI и SRAM через кэш-память: • До 16 Мбайт внешний флеш-карты для Процессор код пространство, поддерживает 8-битную, 16-бит и 32-битный доступ и исполняемые код. • До 8 Мбайт внешнюю вспышку и SRAM сопоставлены с Процессор пространства данных, Поддержка 8-битных, 16-бит и 32-битный доступом в Интернет. Flash поддерживает только операции чтения, SRAM поддерживает операции чтения и записи. 4,4 Макс Рейтинг

Рейтинг	Состояние	Соотношение цена/качество	Блок
Температура хранения		От-40 до 125	℃
Максимальная температура сварки		260	℃
	IPC/JEDEC J-STD-020	+ 2.8to + 3,6	V

4,5 Рекомендуемая рабочая среда4,5建

Рабочая среда	Название	Мин соотношение цена/качество	Типичные соотношение цена/качество	МаксСоотношение цена/качество	Блок
Рабочая температура		-40	20	125	℃
Напряжение питания	VDD	2,8	3,3	3,6	V

4,6 цифровой Порты и разъёмы Особенности

Порт	Типичные соотношение цена/качество	Мин соотношение цена/качество	Типичные соотношение цена/качество	МаксСоотношение цена/качество	Блок
Вход материнскую плату низкая	VIL	0		0.3VDD	V
Вход материнскую плату высокое	VIH	0.7VDD		VDD	V
Выход материнскую плату низкая	VБотинки из органической кожи	N		0.1VDD	V
Выход материнскую плату высокое	VOH	0.8VDD		N	V
