Плата управления HDMI Type C для ЖК-дисплея 30Pin 1920x1080 EDP с функцией поддержкой

Плата управления HDMI Type C для ЖК-дисплея 30Pin 1920x1080 EDP с функцией поддержкой

Плата ЖК-контроллера:

Плата управления HDMI Type C для ЖК-экрана 30Pin EDP

Адаптер входного питания: разъем Type-C

Гибкий кабель HDR: Поддержка

Поставляется в режиме ожидания, когда не входит сигнал

В режиме ожидания модель <0,3 W

Вход: Тип-C мини HDMI 2xmirco USB

Выход: eDP USB (макс. 500 мА)

Аудиовыход: Динамик для наушников

OSD: Контрастность яркости, VOL + VOL-язык и так далее

Язык: английский, китайский, французский, немецкий, итальянский, русский, японский

Размер платы: 92 мм x 65 мм x 12 мм

Совместим с:

11,6 дюймов 1920x1080:
N116HSE-EA1 N116HSE-EA2 N116HSE-EJ1 N116HSE-EB1

13,3 дюймов 1920x1080:
N133HSE-EA1 N133HSE-EA3 N133HSE-EB1 N133HSE-EB3

14 дюймов 1920x1080:
B140HAN01.0 B140HAN01.1 B140HAN01.2 B140HAN01.3

15,6 дюймов 1920x1080:
B156HAN01.1 B156HAN01.2 B156HTN03.0 LP156WF4-SP N156HGE-EA1 NV156FHM-N31 NV156FHM-N41

17,3 дюймов 1920x1080:
N173HCE-E31 N173HGE-E11 N173HGE-E21 B173HTN01.0 B173HTN01.1

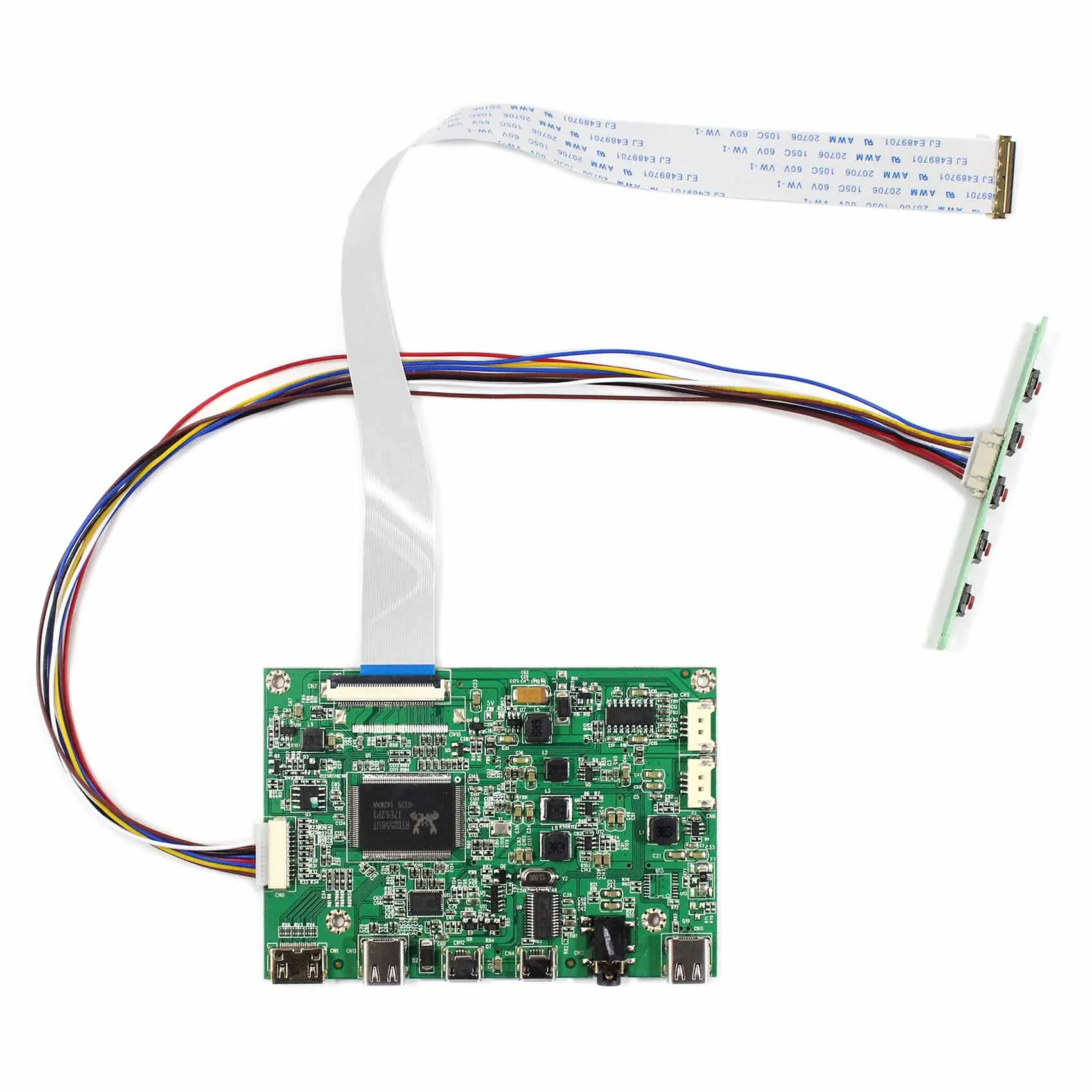

Упаковочный лист:

1 × HDMI ЖК-дисплей плата контроллера VS-RTD2556HC-V2

1 × сигнальный кабель

1 × Клавиатура с кабелем

Установка и внимание:

1.Входное напряжение платы контроллера ЖК-дисплея должно быть 12 в пост. Тока (за исключением некоторых плат, которые пометили, что необходимо использовать 5 в пост. Тока), ток питания рекомендуется составлять 2 А или больше 2 А. Если вы не уверены, пожалуйста, подтвердите на ссылке на покупку или подтвердите это у продавца. (ВАЖНО: если используется неправильный адаптер питания, плата, возможно, будет гореть, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы установлены с совместимой прошивкой и правой настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате, который имеет отметку Pin1.)

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-экран, поэтому, пожалуйста, позаботьтесь об этом.) Прежде чем включить, подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правому штифту, И подтвердите, подключен ли кабель задней подсветки экрана к инверторной плате (усилительная плата).

4.Перед включением платы Проверьте, что плата не трогается с обратной стороны ЖК-дисплея или другого проводящего вещества, которое может привести к короткой нагрузке платы. Затем входите питание и входите в источник сигнала одновременно, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и съемкой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжетесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для нас для анализа:

A.Имя типа экрана. (Сфотографируйте экран с обратной стороны)

B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте Технические характеристики адаптера питания. Идентификационная метка)

7.Когда вы возвращаете один продукт на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, для защиты окружающей среды, мы надеемся, что вы можете принять время для анализа или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.

8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
