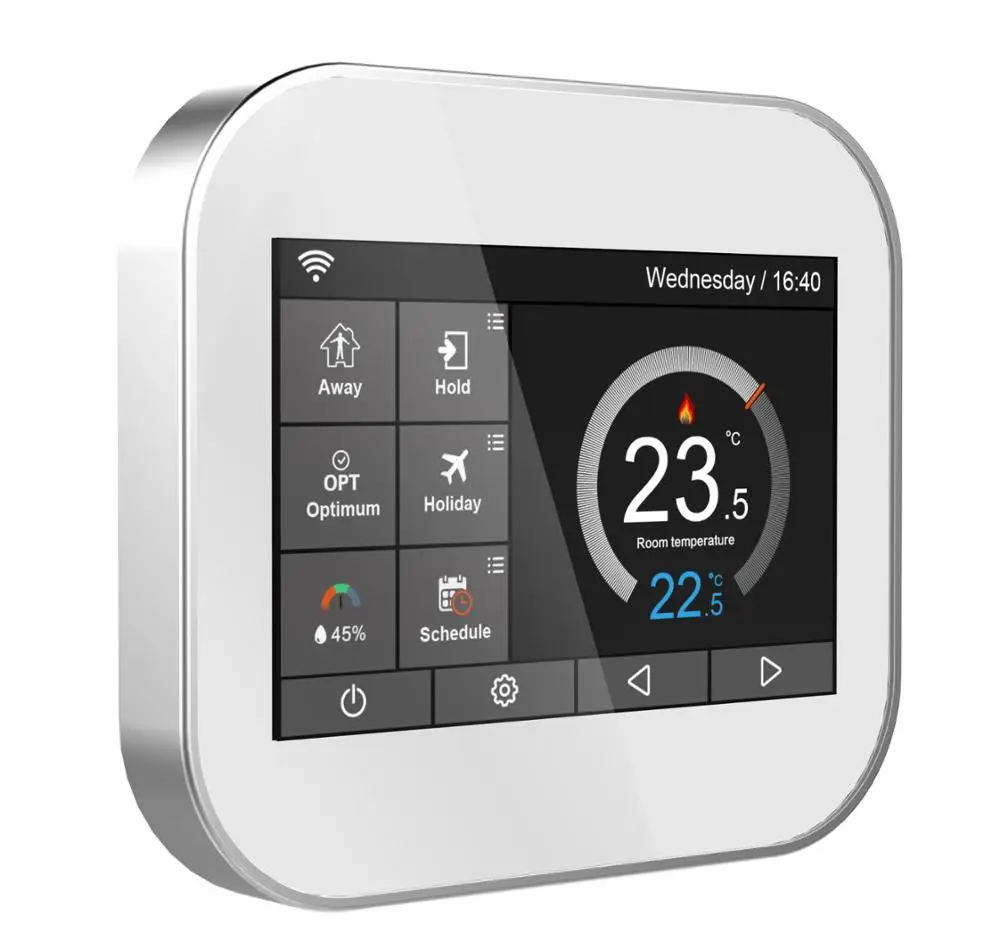

Термостат с цветным сенсорным экраном 24 В modbus rtu для катушки вентилятора

---

Термостат Modbus rtu с цветным сенсорным экраном

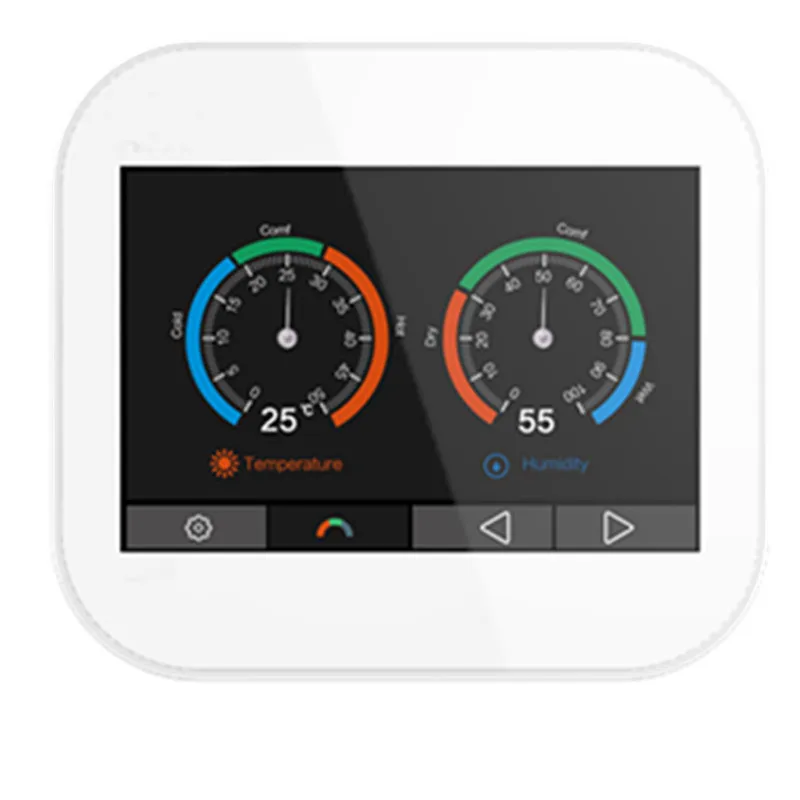

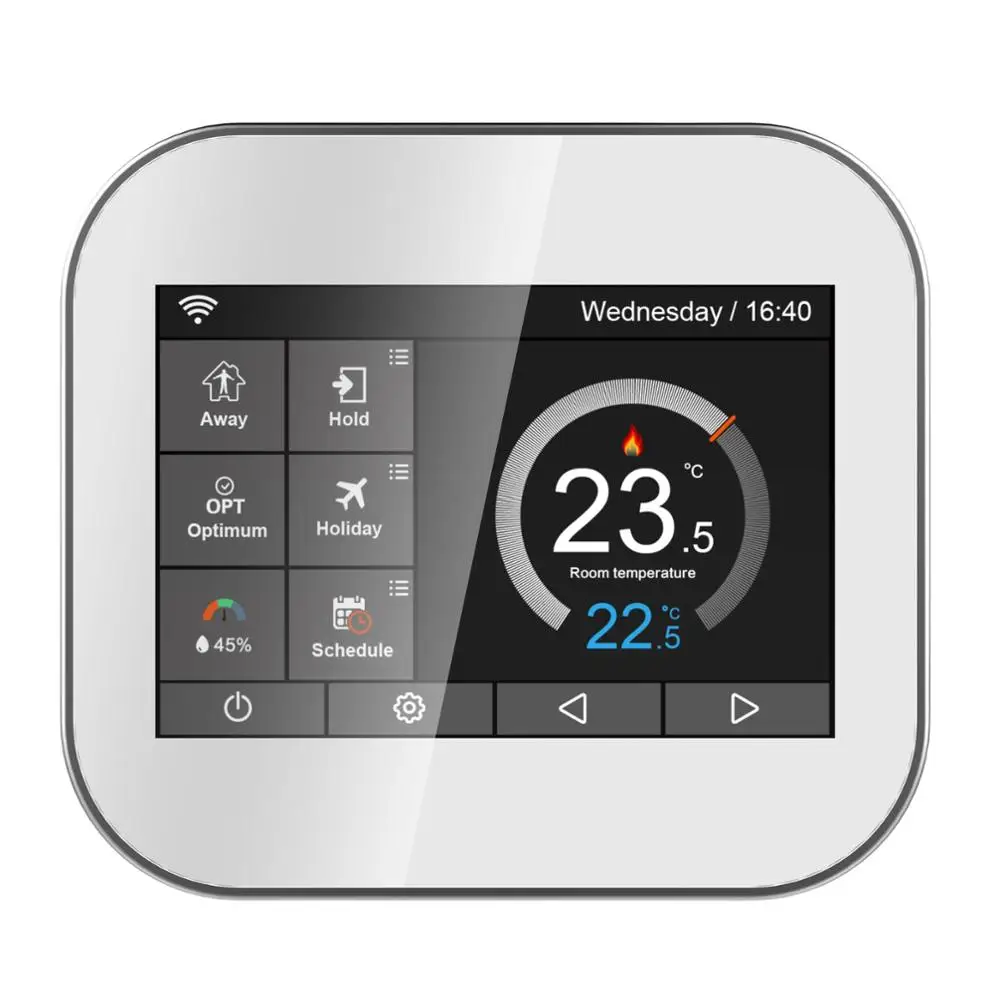

◆Main Дисплей 1, индикатор WiFi-дисплей при подключении к сети WiFi 2, удержание: удержание температуры. 3, настройка дополнительных настроек. 4, индикатор дня и часы: отображает день недели и время, отображает в формате 24 часа 5. Режимы работы системы: деувлажнение, нагрев, охлаждение, вентиляция 6, Скорость вентилятора: высокая, средняя, низкая, автоматическая; 7, влажность воздуха: 1) Если значение влажности меньше 30%, указатель будет в красной области. 2) Если значение влажности составляет от 30% до 60%, указатель будет в зеленой области. 3) Если значение влажности составляет более 60%, указатель будет в серой области. 8, включение/выключение питания. 9, праздник: отображается, когда термостат находится в режиме праздников. 10, график работы: MC6-FCU предлагает три программы режим вариантов; Будний день/weedend программирования, 7 дней в неделю для программирования и 24 часа в сутки для программирования. 11, кнопка установки Регулировка температуры на 12,13 градусов. 14, установка температуры 15, температура: отображает температуру датчика тока Дисплей 16,℃ или ℉ 17, показывает символ «Dehumid/Heat/Cool/Vent» ◆Feature установка Настройка часов Чтобы установить часы, выполните эти действия. ★Нажмите на значок и укажите параметры функции. ★Нажмите на запись «настройки часов» в интерфейсе настройки ★Нажмите на колонку год/месяц/день, используйте/используйте клавиши, чтобы задать значения года/месяца/дня. ★Нажмите на колонку времени, используйте/используйте клавиши, чтобы установить часы/минуты ★Нажмите на клавиши, чтобы сохранить и вернуться на основной дисплей. Подсветка установка ★Нажмите на значок и вход в настройки функции. ★Нажмите на Секцию подсветки и выберите «подсветка». ★Окружающего светильник затемнения находится в режиме: автоматически регулировать задний светильник яркость. ★Окружающего светильник затемнения находится в режиме: ручная настройка задняя светильник яркость. ★Используйте/клавиши, чтобы настроить подсветку. ★Нажмите на клавиши, чтобы сохранить и вернуться на основной дисплей В режиме ожидания Экран ★Нажмите (нажмите на значок) и выберите параметры функции. ★Нажмите «экран ожидания» и вход в интерфейс настройки. ★Есть четыре варианта (3 мин, 10 мин, просто ночь, никогда), чтобы контролировать время в режиме ожидания. ★Например, установка t в режиме ожидания составляет 10 минут Нажмите на значок в передней части «3 мин/10 мин/просто ночью/никогда», и он повернется. ★Нажмите на клавиши, чтобы сохранить и вернуться на основной дисплей. Экран настройки блокировки ★Нажмите (нажмите на значок) и выберите параметры функции. ★Нажмите «блокировка экрана» и вход в интерфейс настройки. Фиксатор варианты ★Например, установка штифта замка составляет 5209 ※Нажмите на первый столбец, используйте/используйте клавиши, чтобы настроить до 5 ※Нажмите на второй столбец, используйте/используйте клавиши, чтобы настроить на 2 ※Нажмите на третью колонку, используйте/используйте клавиши, чтобы настроить до 0 Click нажмите на колонку Fouth, используйте/используйте клавиши, чтобы настроить 9 ★Нажмите на клавиши, чтобы сохранить и вернуться на основной дисплей. Примечание: для разблокировки нажатия MC6. Дисплей будет отображаться, и вам нужно будет указать четырехзначный контактный номер, который вы установите раньше. Температура формат ★Нажмите на значок и укажите параметры функции. ★Нажмите «формат температуры» для входа в интерфейс настройки. ★Есть два варианта/ ★Нажмите на значок в передней части или, и он повернется. ★Нажмите дважды на значок, чтобы сохранить и вернуться на основной дисплей. Температура предел ★Нажмите на значок и укажите параметры функции. ★Нажмите «ограничение температуры» и вход в интерфейс настройки. ★Нажмите на первый столбец, используйте/клавиши для регулировки минимальной температуры до 5-34 ℃ ★Нажмите на второй столбец, используйте/клавиши для регулировки максимальной температуры до 6-35 ℃ ★Нажмите дважды на значок, чтобы сохранить и вернуться на основной дисплей Расписание ★Нажмите на значок и укажите параметры функции. ★Найдите «расписание», нажмите на него и откройте интерфейс настройки. Есть четыре варианта: Будни/выходные, 7 дней, 24 часа, нет ★Например, настройка режима программы до 7 дней. Click нажмите на значок в передней части «7 дней», и она повернется к Click нажмите на значок, чтобы сохранить и вернуться на основной дисплей. Click Нажмите на «расписание» на основном дисплее и нажмите «изменить» интерфейс. ※На Edit Page, с Monday по Sunday, можно выбрать для редактирования. Click Нажмите на «Monday» и выберите интерфейс настройки на следующий день. ※ Есть четыре срок может быть выбран: Утро, день, вечер, ночь (Каждый период времени есть варианты) В программе на Monday: ※Morning: Нажмите на первый столбец «Время», используйте значок, чтобы установить требуемый «час» Нажмите на второй столбец «Время», используйте значок, чтобы задать нужную минуту. Например: время установки 04 (час):00 (минуты) Нажмите на третью колонку «температура», используйте значок для установки нужной температуры. К примеру: Настройка Температура составляет 27 ℃ Повторите эти действия, чтобы задать все времена. Переключатель Diff ★Нажмите на значок и укажите параметры функции. ★Нажмите «переключатель Diff» и вход в интерфейс настройки. ★Есть четыре варианта: ★Нажмите на значок в передней части «», и он повернется. ★Нажмите дважды на значок, чтобы сохранить и вернуться на основной дисплей. Выход задержки ★Нажмите на значок и укажите параметры функции. ★Нажмите «Задержка выхода» и «вход в интерфейс настройки». ★Используйте/клавиши для регулировки минут (0-15) ★Нажмите дважды на значок, чтобы сохранить и вернуться на основной дисплей. Размораживание Термостат автоматически входит в режим размораживания, когда температура в помещении ниже температуры размораживания. Диапазон 7-17 ℃. По умолчанию 7 ℃ и подходит для большинства приложений. ★Нажмите на значок и укажите параметры функции. ★Нажмите «разморозить» и вход в интерфейс настройки. Температура варианты. ★Используйте/клавиши для регулировки температуры. ★Нажмите дважды на значок, чтобы сохранить и вернуться на основной дисплей. Установки вентилятора Тип вентилятора: Трех скоростного вентилятора Одно-скорость вентилятора Режим работы вентилятора: Закрытие значения, остановка вентилятора Клапан закрыт, вентилятор работает ★Нажмите на значок и укажите параметры функции. ★Найдите Параметр «Настройка вентилятора», нажмите его и вокните на интерфейс настройки. ★К примеру Установка вентилятора Тип до трех скоростного вентилятора Установка режима работы вентилятора для закрывания клапана, остановка вентилятора. ★Нажмите на значок в передней части «трехскоростного вентилятора», и он повернется, а затем нажмите на значок в передней части «закрытого клапана, остановки вентилятора», И он превратится в, ★Нажмите дважды на значок, чтобы сохранить и вернуться на основной дисплей. В летнее время ★Нажмите на значок и укажите параметры функции. ★Нажмите «DST» и вход в интерфейс настройки. Авто DST варианты ★Есть три варианта: Европейский, американский, канадский, австралийский и новый ★Нажмите на значок в передней части «EU/U, C/A & Z», и он повернется к. ★Нажмите дважды на значок, чтобы сохранить и вернуться на основной дисплей Системы информация ★Нажмите на значок и укажите параметры функции. ★Нажмите «Системная информация» и «вход в интерфейс», и она показывает Номер версии: 2,0 ★Нажмите на клавиши, чтобы выйти Сброс до заводских настроек ★Нажмите на значок и укажите параметры функции. ★Нажмите «и вход в интерфейс настройки. ★Нажмите «сброс» до заводских настроек ★Нажмите на клавиши, чтобы выйти Предупреждение: сброс приведет к потере настроек тока и возврату заводских настроек.

Технические Параметры

Источник питания: 24 В переменного тока/ Диапазон температур: 5-35 ℃ Диапазон рабочих температур: -10-45 ℃ Точность температуры: ± 1 ℃ Расход энергии: 1 Вт Максимальный ток переключателя: 3 А Тип вентилятора: Трех скоростного вентилятора Одно-скорость вентилятора Режим работы вентилятора: Закрытие значения, остановка вентилятора Клапан закрыт, вентилятор работает ЖК-дисплей Размер экрана: 3,5 дюймов Разрешение ЖК-дисплея: 480*320 Сенсорный экран: емкостный Шаг отверстия: 60 мм Класс защиты: IP 40 Тип датчика: NTC10k Тип установки: 60*60 мм Размеры: 96 мм * 86 мм * 38 мм (включая блок питания высотой 25 мм) Wi-Fi: 802,11 b/g/n (2,4G) Схема подключения
