Особенности:
Диапазон измерения: 0,0000-5.0000A
Рабочая температура: -10 ℃ ~ 60 ℃
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: <50 мА
Точность измерения: 0.01%(+/-2)
Измерьте импеданс: 0,01 Ом
Частота обновления: 5 раз в секунду
Вес нетто: 65 г
Режим отображения: 5-битный 0,56 дюймовый светодиод
Цвет дисплея: красный
Габаритные размеры: 79 мм * 42 мм * 32 мм (Д * Ш * В)
Размер отверстия: 76,5 мм * 39,2 мм
Длина подводящего провода: 13 см
Описание товара:
Этот прибор подходит для измерения высокой точности, имеет идеальный интерфейс связи одновременно, внешний выходной порт RS232, внутренний модуль также имеет Резервное гнездо уровня TTL. Порт RS232 может напрямую связываться с ПК, также может быть параллельной мультимашинной связи с ПК (должен быть оснащен преобразователем RS232 и RS485, собственный модуль с выходом 5 В может использоваться в качестве дополнительного адаптера питания RS485). Для осуществления удаленного сбора данных. В то же время имеются различные гибкие настройки параметров. Высокая точность и изобилие практических инструментов.
Измеритель имеет полную изоляцию. [Внешняя рассылка, порты замера мощности для работы машины, управление выходом, все четыре канала изоляции]. Можно сэкономить клиенту, чтобы добавить изоляционное оборудование. Стоимость модуля в системе, может использовать общее питание для источника питания. Может заканчиваться в любом положении, например, при измерении мультиметра. Если оснащен преобразователем RS232 и RS485, также без использования изоляции.
При точных измерениях одновременно, вы можете установить верхние и нижние значения, когда разрешено сообщить в полицию, раз больше верхнего предела или ниже нижнего предельного значения, будет звучать сигнал тревоги, в то же время, выходной сигнал переключателя низкого уровня фотоэлектрической изоляции (Поглощающая сила тока 50 мА), удобная для Вас ситуация в системе обработки своевременно.
Инструмент с высокоточным преобразователем AD, чтобы обеспечить точные данные измерений, имеет пять точных дисплеев, может обновлять данные шесть раз в секунду. В то же время вы также можете настроить в соответствии с привычками на обычный дисплей с четырьмя с половиной режимами. В четырех с половиной режимах положение дисплея можно регулировать с помощью кнопок с десятичной точкой, эта функция может быть удобной и индивидуальным пользователям по особым требованиям.
1. Ключевые функции:
Есть две клавиши K1 и K2. Внутри оборудование используется для регулировки настроек. Дважды щелкните K2, на экране отображается CH11, CH - 1 CH, чтобы настроить проект, нажмите K1, K2 или выберите нужную настройку проекта. Дважды щелкните на K2, снова перейдите в пункт окончательной настройки, нажмите на параметры K1, K2 или Отрегулируйте под свои потребности. Дважды щелкните на выходе k1. Параметры будут автоматически сохранены. Исключение: CH - 11, функция-восстановить заводское состояние. После входа в CH - 11, нажмите и удерживайте K2. восстановление завода и выход.
CH-1 Настройка адреса связи
Ch-2 коррекция нулевого значения измерения
Ch-3 значение измерения точно настроено
Ch-4 Регулировка десятичного положения (воспроизведение в 4-битном режиме)
Ch-5 Настройка порога крышки
Ch-6 установка нижнего предельного клапана
Переключатель действия значения клапана с крышкой CH-7 (зуммер и выход)
CH-8 переключатель нижнего порогового значения клапана (зуммер и выход)
CH-9 выбор скорости передачи
Ch-10 режимов отображения (переключение половинного режима 5 и 4)
CH-11 восстановление заводского статуса
Ch-12 порог сигнала тревоги без нагрузки (если он находится ниже этого значения, это не повлияет на сигнал тревоги, когда он равен 0).
2. Протокол связи:
Скорость передачи составляет 9600, что можно установить самостоятельно
О: Работа хоста (ПК) на оборудовании
Одно Считывание данных устройства (после того, как устройство получает эту команду, отправьте одну информацию на хост и вернитесь в состояние ожидания)
0x88 + 0xAE + адрес устройства + 0x11 экземпляр: 88AE0011
B: непрерывное Считывание данных устройства (после получения этой команды устройство будет непрерывно отправлять данные на хост со скоростью 6 групп в секунду)
0x88 + 0xAE + адрес устройства + 0x21
C: остановка выходных данных устройства, и эта команда останавливает выход независимо от того, какое устройство в настоящее время работает
0x88 + 0xAE + любой байт + 0x01
D: устройство возвращается в формат данных хоста (ПК)
0xFA + 0xFB + адрес устройства + байт данных 0 + байт данных 1 + байт данных 2 + байт данных 3 + байт проверки
Данные состоят из четырех байтов, которые необходимо преобразовать в номер плавающей точки для отображения данных. Байт проверки является результатом добавления 4 байт данных.
Примечание: когда клапан установлен и разрешен для перемещения, он будет продолжать звонить, выход низкого уровня поддерживается, сигнал тревоги автоматически остановится при потере состояния тревоги.
Подсказка: на каждом заводе устройств указан адрес рассылки 0x00, поэтому, когда вам нужно несколько устройств параллельно, сначала необходимо настроить хороший адрес. Каждая часть преобразователя RS232 и RS485 (товары не содержат преобразователя RS485) 9-контактного устройства подключения порта, необходимость должным образом поменять рассылку на 2 или 3 фута. Пассивный преобразователь обычно представляет собой последовательный порт тока 4 фута или 7 футов, поэтому устройства должны иметь источник питания 5 В, подключенный к 4 футам или 7 футам, в противном случае преобразователь может не работать.
Некоторые новые реакции не знают, как поместить четыре байта данных в заголовок показывает проблему с номером с плавающей точкой, таким образом приведено преобразование языка микроконтроллера C, пожалуйста, сделайте свою собственную ссылку. [Способ преобразования-это знания программирования, а не специальное соглашение]
// Singlechip C язык получает 4 байта и преобразуется в примеры плавающей точки
// Шаг 1: Определите союз
Юнион
{
Float data_rx;
Учар а [4];
} Данные;
// Шаг 2: назначьте полученные четыре байта массиву union
Data. a[0]= байт данных 0;
Data. a[1]= байт данных 1;
Data. a[2]= байт данных 2;
Data. a[3]= байт данных 3;
// Шаг 3: Прочитайте номер плавающей точки в соединении
Floating _ Point _ Number = data.data_rx;
Примечание: команда send должна быть шестнадцатеричной, а не символом send.
![$_10]()
![rf]()
![SAF]()
Содержимое упаковки
100% Новый бренд

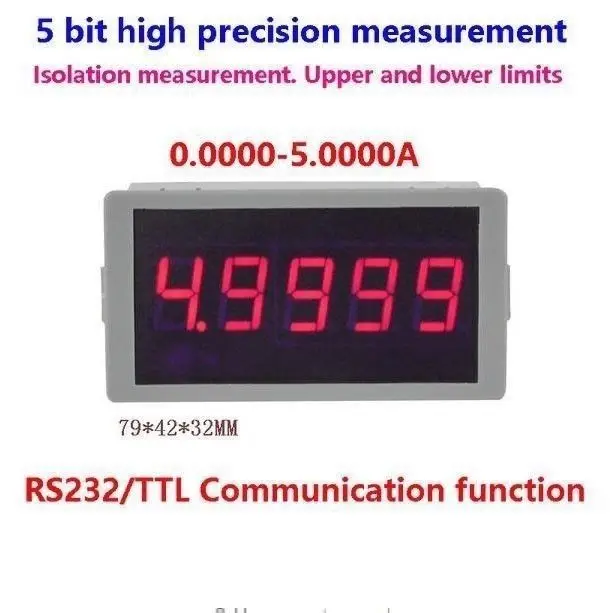

1 X 5,0000a (5A) 5-битный Высокоточный Амперметр RS232 последовательный сигнал сигнализации связи
