| Описание: |
- Особенности:
Основные параметры усилителя:
1 усилитель частоты 100 кГц-50 МГц
2 шт., напряжение питания 12-15 В, ток 1 А
3 усиления усилителя 37 дБ.
4 входа 1 мВт (0 дБм), выходная мощность 4 Вт, Рабочее напряжение 12 В. Когда рабочее напряжение 15 в, выходная мощность 6 Вт
5 сопротивление 50 евро
Гармоническое значение на 6 выходов-18dBc (максимальная выходная мощность), стандартное значение
7 входных и выходных разъемов SMA
8 Размер 103x90*50mm3
Ниже приведено Краткая информация об общем использовании светоотражающих мостов:
1. Самокалибровка отражающего моста, направленная
1,1 выход источника сигнала отслеживания отраженного моста устанавливается на 1 ~ 1000 МГц, горизонтальная частота-100 МГц, И выходная частота источника сигнала отслеживания составляет 0 дБм (другие также доступны, следующие измерения измеряются на выходе 0 дБм)

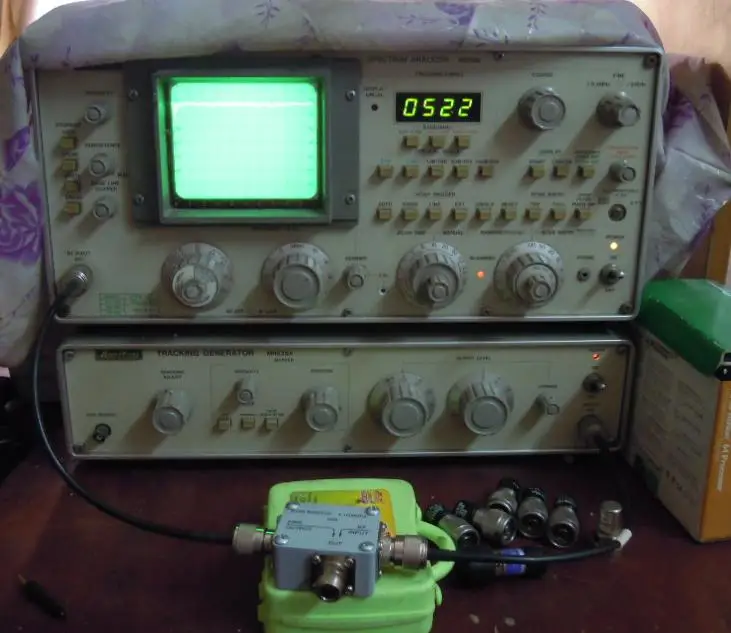

1,2 конец светоотражающего моста закрыт (устройство находится под тестом). (Ничего не подключено, частота низкая и поэтому особых ограничений нет высокого может быть такой; Частота высокая, требование относительно высока, и открывалка состоит в том, чтобы быть подключен, поскольку есть тестовая поверхность (ссылка на положение), Емкость внешнего проводника, когда внутреннее ядро находится в разомкнутой цепи и т. д., не может N простая цепь открытия), сигнал 1 ГГц не высок, мы можем просто открыть N-seat. Запишите анализатора спектра амплитуда. Как показано на рис.-14 дБм
![1]()

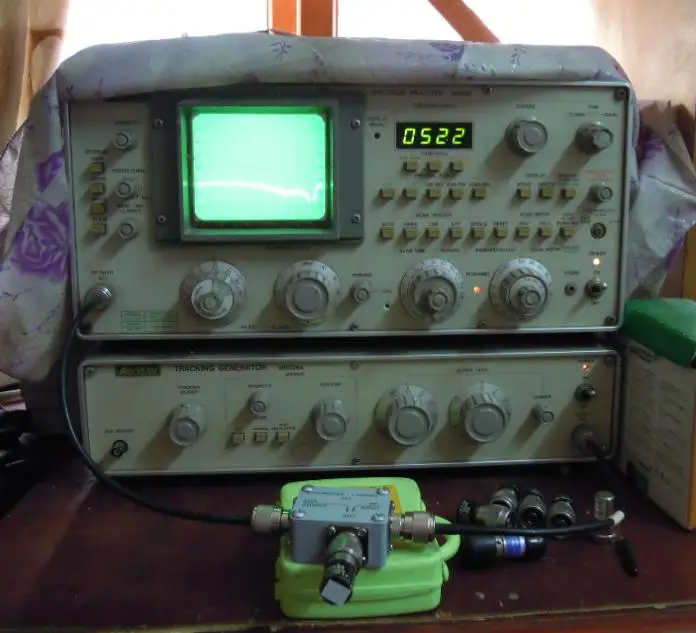

1,3 светоотражающий мост, самошкола
ИУ прекращеной с 50 Ом прецизионный нагрузки, и амплитуда анализатора спектра уменьшается. Чем больше, тем лучше. Ниже 1 ГГц, допускается падение в 35 дБ, и 40 дБ отлично. 30 дБ-это вина. Когда частота составляет несколько ГГц, можно использовать около 30 дБ. Когда частота составляет несколько ГГц, не так легко достигать 30 дБ. Расхождение в амплитуде можно понять следующим образом. Если Точная нагрузка 50 Ом и соответствующие 50 Ом (эквивалент) на отраженном мосту полностью идеальны, то отраженный мост полностью сбалансирован, и нет выхода, то есть, амплитуда бесконечно падает, что, конечно, невозможно. Как показано в спектре-анализаторе, два вида прецизионных нагрузок меньше, чем-50 дБм, что составляет более 36 дБ, (-14-(-50)= 36), то есть, направленность отраженного моста лучше, чем 36 дБ. Результаты самокалибровки, направленные, квалифицированы
![2]()

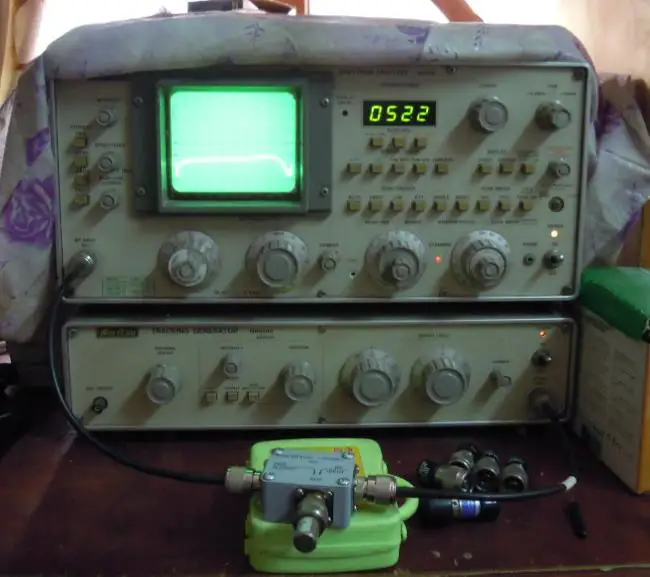

Еще 50 Ом Точная нагрузка, результаты самообучения
![3]()
Если нет 50 Ом прецизионный нагрузки или нагрузки точность не хватает, самокалибровка шаг может быть пропущены.
2. Измерьте потери при возврате испытанной детали (потери при возврате, коэффициент отражения, волновой коэффициент стоя можно располагать отдельно, можно подсчитывать два других) если потери при возврате-20 дБ, затем коэффициентом отражения 0,1, коэффициента стоячей волны-1,22, используя формула, Карты программного обеспечения могут быть более удобными и подсчитывающими.

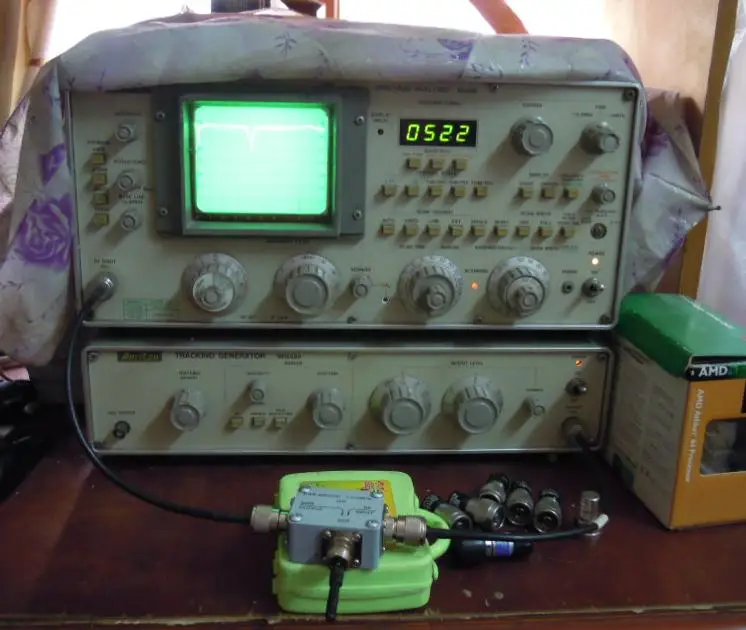

2,1 Измерьте фактические измеренные параметры антенны, как показано на рис., измеренная антенна-маленькая антенна 432 МГц.
1 ~ 1000 МГц полная длина
![4]()

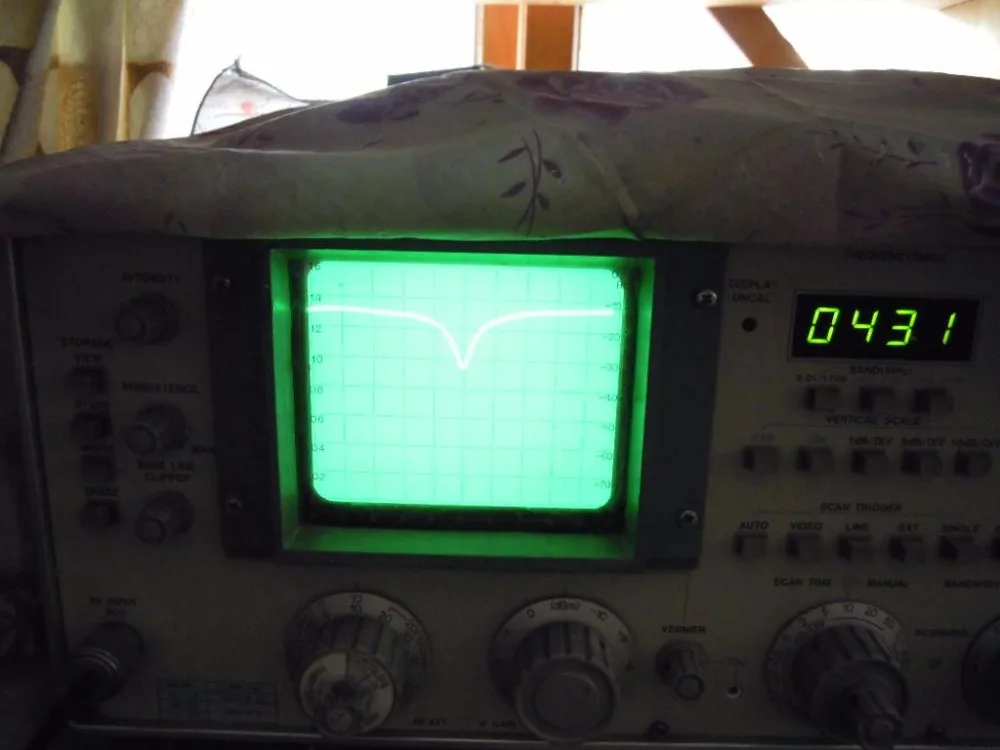

20 МГц тест
![5]()
Это может быть видно в том, что на несущая частота антенна обратные потери составляет около 20dB (около двух сетки, 10dB вертикальная сетка), то есть коэффициентом отражения 0,1, отношение стоящей волны составляет 1,22, а обратная потеря антенны-10 дБ (коэффициент отражения 0,32, отношение стоящей волны 1,92). Пропускная способность составляет около 20 МГц (два с половиной-размеры), то есть, пропускная способность, на котором 10% питания отражается составляет 20 МГц.
2,2 Измерение устройства

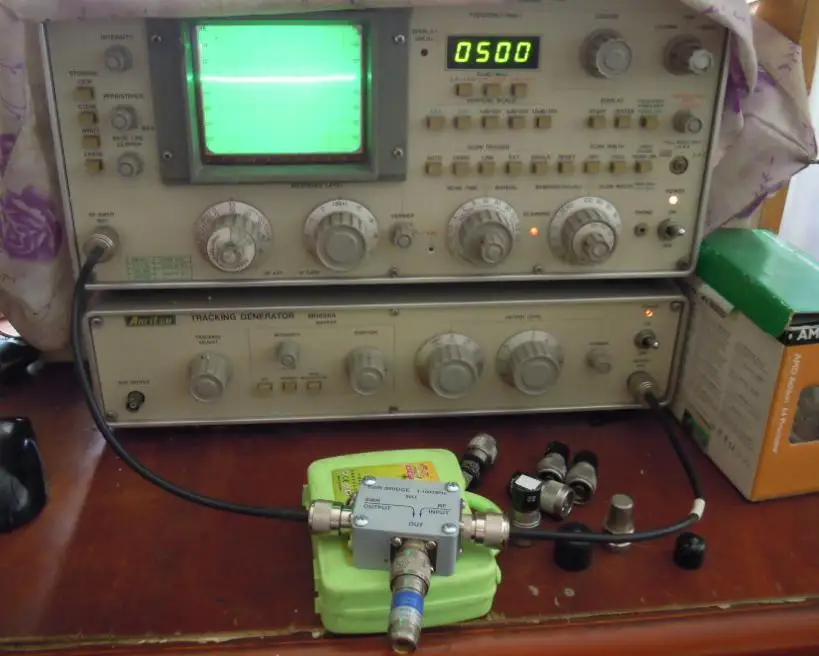

Как показано на рисунке, устройство с синей биркой имеет амплитуду около-34 дБм, то есть, потеря возврата около 20 дБ.
![6]()
Посылка содержание
100% Фирменная Новинка
Модуль-1 шт., как показано на рисунке
|
|
