Lingzhi Электроника Высокоскоростной 12-битный одноканальный модуль сбора данных AD9226 65 MSPS 1. Введение в модуль Высокоскоростной AD этого модуля использует 12-битный высокоскоростной A/D конвертер AD9226. AD9226 имеет многоступенчатую дифференциальную архитектуру трубопровода с максимальной частотой дискретизации 65 MSPS. Чип работает от одного источника питания и имеет образец-и-удержание и эталонное напряжение на чипе, что упрощает дизайн периферийной цепи, отвечает промышленным приложениям и работает на протяжении всего диапазона рабочих температур. Гарантия без пропущенных кодов. Особое внимание на этот магазин имеет два модуля AD9226, разница в том, что чип-пакет не тот же, один AD9226 ASTZ QFP-48 упаковке, другой-AD9226ARSZ SSOP28 пакет; производительность модуля точно такая же, интерфейс данных одинаковый; клиенты выбирают в соответствии с их собственными потребностями! Диапазон входного напряжения модуля составляет-5 В ~ + 5 В, и вы можете вводить сигнал с пиковым-пиковым значением 10Vpp. Модуль использует затухание и офсетную цепь для настройки входного сигнала и преобразования его в 1 В ~ 3 В (т. Е. Пиковое-пиковое значение составляет 2Vpp) сигнал в AD9226. То есть, когда вход составляет-5 В, напряжение на входе ADC составляет 3 В; когда вход равен 0 В, напряжение на входе ADC составляет 2 в; когда вход + 5 В, напряжение на входе ADC составляет 1 в. Схема блока высокоскоростного AD модуля показана ниже. Основные характеристики модуля: (1) Максимальная скорость приема: 65 MSPS. (2) аналоговый входной сигнал амплитуда: ± 5в (ie 10Vpp вход). (3) Полоса пропускания аналогового сигнала: полоса пропускания-3 дБ-350 МГц. (4) уровень цифрового интерфейса: 3,3 В. (5) Блок питания: + 5 В одиночный источник питания. (6) входной интерфейс аналогового сигнала принимает две формы: один-контактный интерфейс 2,54 шага, а другой-интерфейс SMA (по умолчанию). (7) интерфейс цифрового сигнала: 2 × 7 двухрядный 2,54 Шаг женского сиденья, направление вниз. (8) Этот модуль разработан с гнездом GND для подключения пера заземления мультиметра для облегчения тестирования пользователя. (9) соответствующий модуль может быть настроен в соответствии с фактическими потребностями пользователя. Из-за громоздкого процесса отладки требуется определенная плата за изготовление на заказ. 2 модуля интерфейса Входной интерфейс аналогового сигнала принимает две формы, один-контактный интерфейс, другой-интерфейс SMA (рекомендуется входной сигнал интерфейса SMA); интерфейс передачи данных использует 14PIN 2,54 Шаг гнездовой разъем. Интерфейсы модуля показаны на рисунке ниже.

AD9226Lqfpfpllqfp

AD9226 чип SSOP пакет

Схема интерфейса модуля

Метод подключения интерфейса 3 модуля

Для высокоскоростного AD модуля требуется контроллер преобразования AD (обычно используется FPGA), линейный Регулируемый источник питания a + 5 V (небольшая пульсация) и источник сигнала. Соединение между модулем и FPGA показано на рисунке ниже.

Схема тестового подключения модуля и FPGA

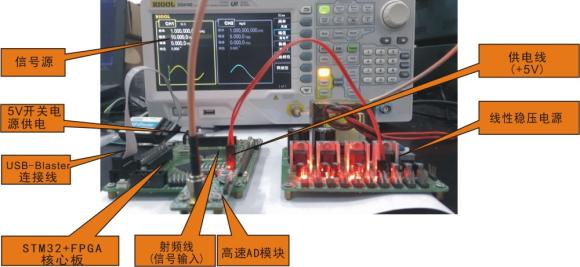

Схема тестового подключения, построенная с использованием модуля питания линейного регулятора в магазине, C8051F/STM32 + FPGA core board и 160 МГц источник сигнала, показана на рисунке ниже.

4 модуля эффект отладки

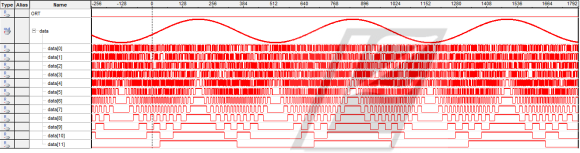

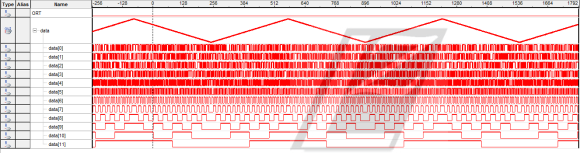

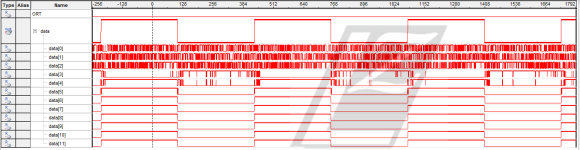

Синусоидальные, квадратные и треугольные сигналы вводятся отдельно, а их амплитуды-10 в, а частота-100 кГц. В наблюдениях формы волны используются формы данных, полученные инструментом SignalTap II в программном обеспечении Quartus II. Частота дискретизации AD модуля составляет 65 МГц.

Примечание: входное сопротивление модуля составляет 50 Ом, поэтому источник сигнала должен быть настроен на нагрузку 50 Ом, в противном случае входной сигнал будет уменьшен наполовину.
