Характеристики
RGB-матрица светодиодсветодиодный Dream Light Circle набор сделай сам модуль музыкального
История изменения цены
*Текущая стоимость 1421.55 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 1805.49 руб. | 1841.3 руб. | 1823 руб. |
| Jul-18-2025 | 1464.58 руб. | 1493.7 руб. | 1478.5 руб. |
| Jun-18-2025 | 1776.65 руб. | 1812.8 руб. | 1794 руб. |
| May-18-2025 | 1762.37 руб. | 1797.27 руб. | 1779.5 руб. |
| Apr-18-2025 | 1407.15 руб. | 1435.41 руб. | 1421 руб. |
| Mar-18-2025 | 1734.13 руб. | 1769.16 руб. | 1751.5 руб. |
| Feb-18-2025 | 1719.80 руб. | 1753.99 руб. | 1736 руб. |
| Jan-18-2025 | 1705.21 руб. | 1739.33 руб. | 1722 руб. |
Описание товара
Носок:
Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена!
Настоятельно рекомендуется просмотреть руководство по установке перед началом установки!
1. Введение

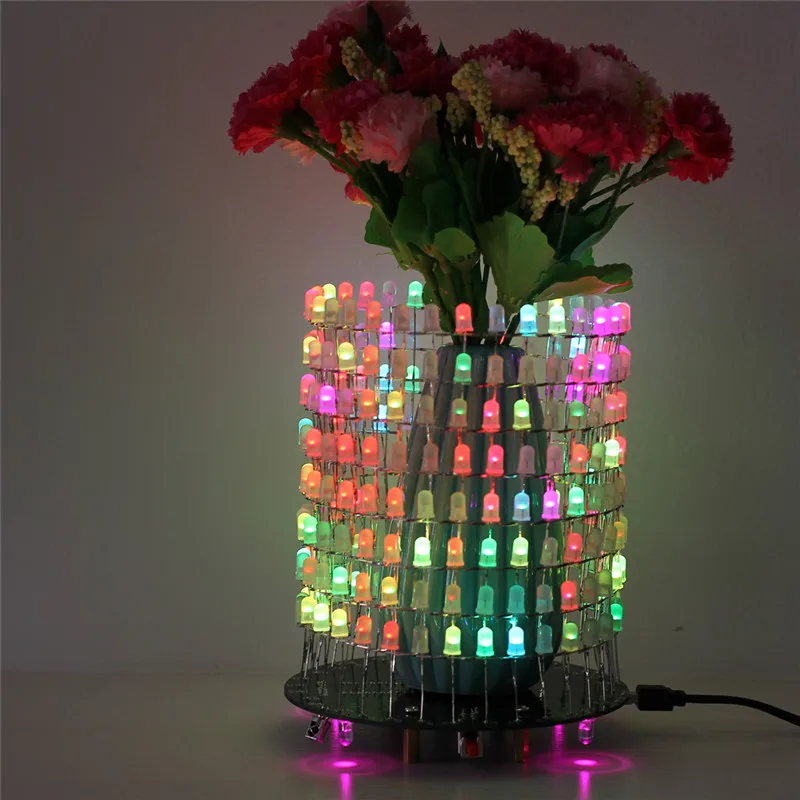

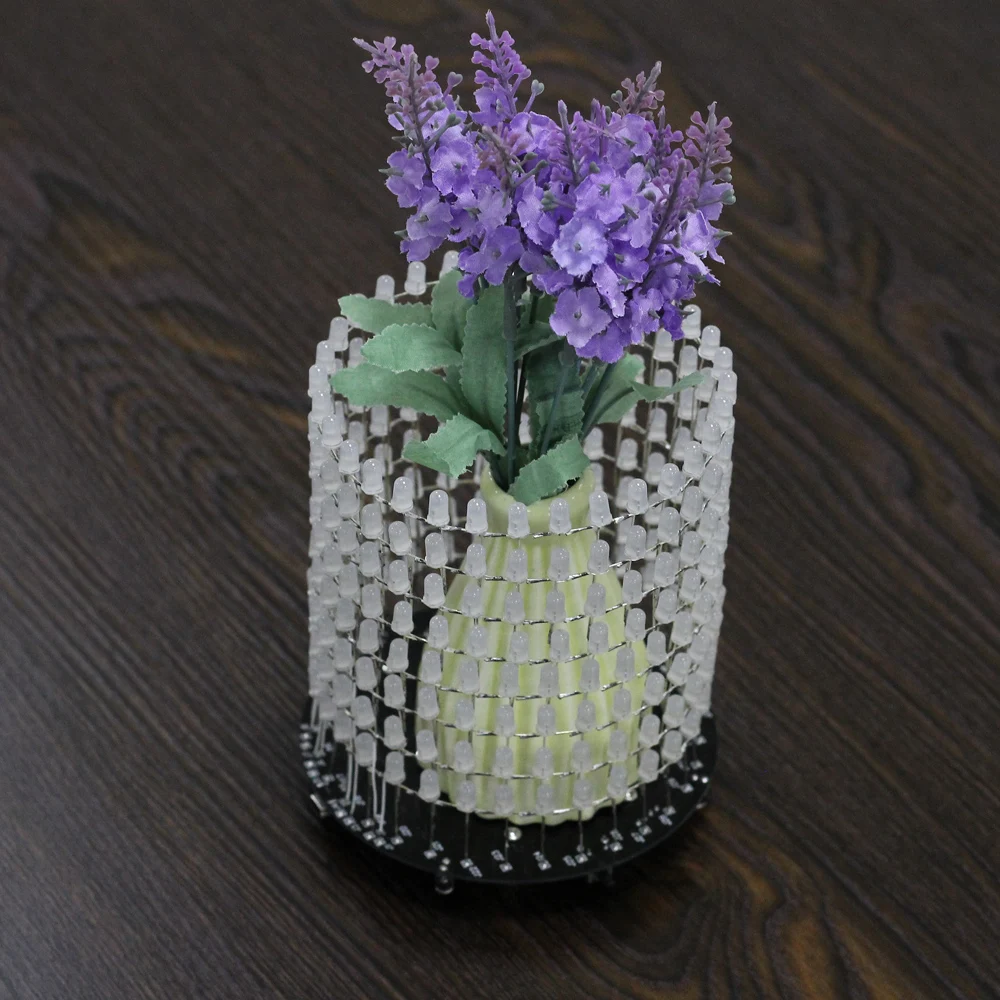

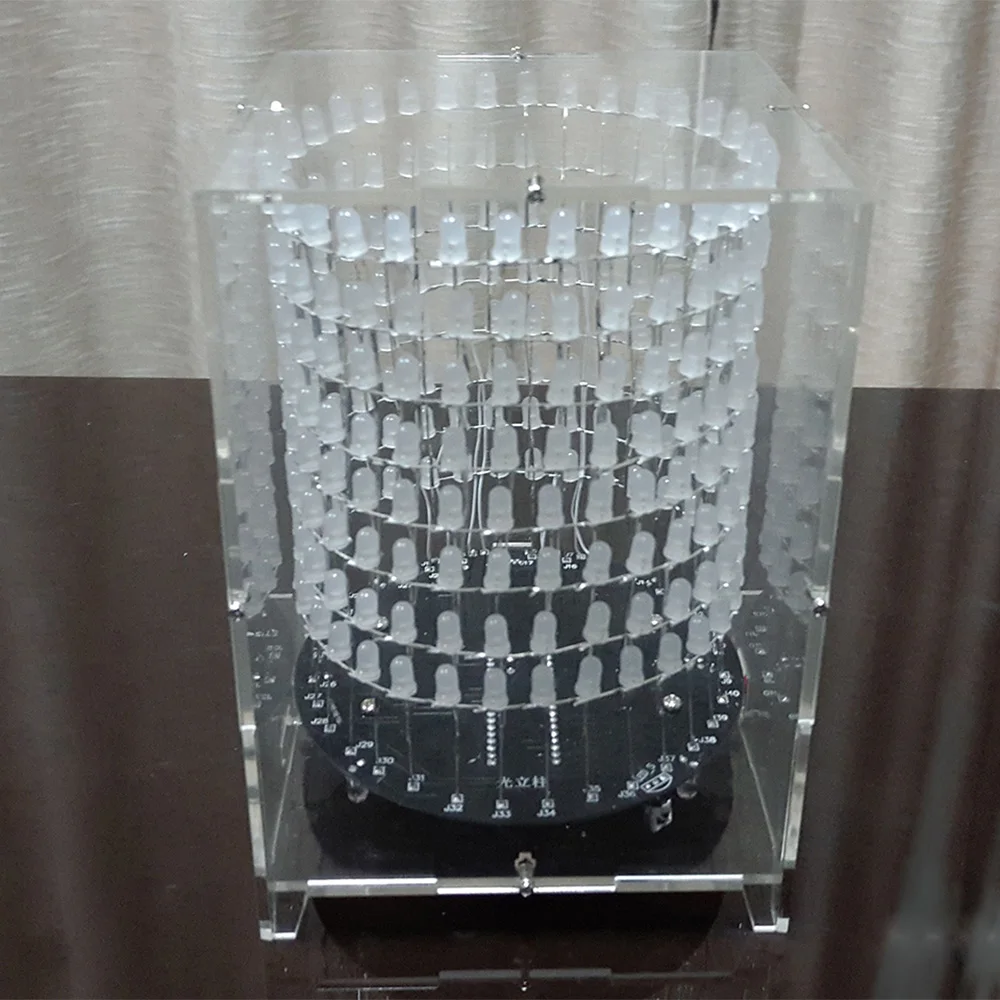

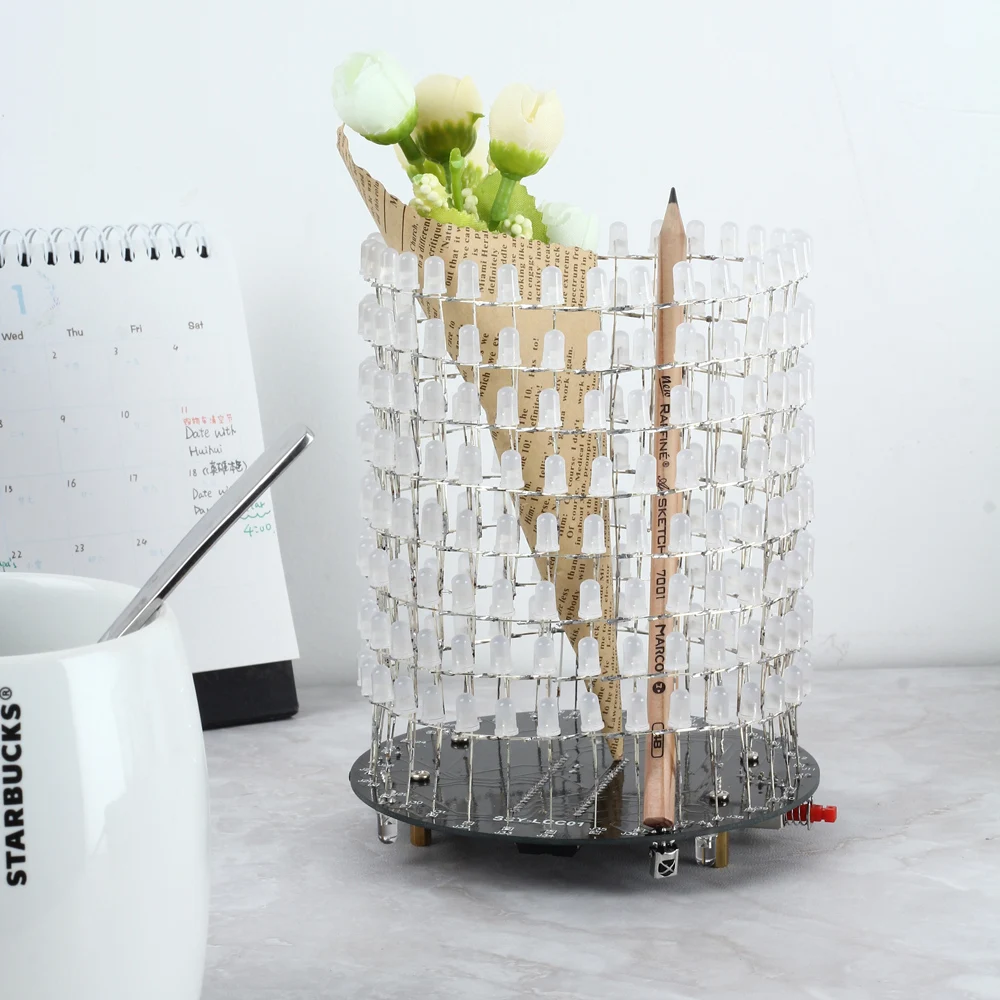

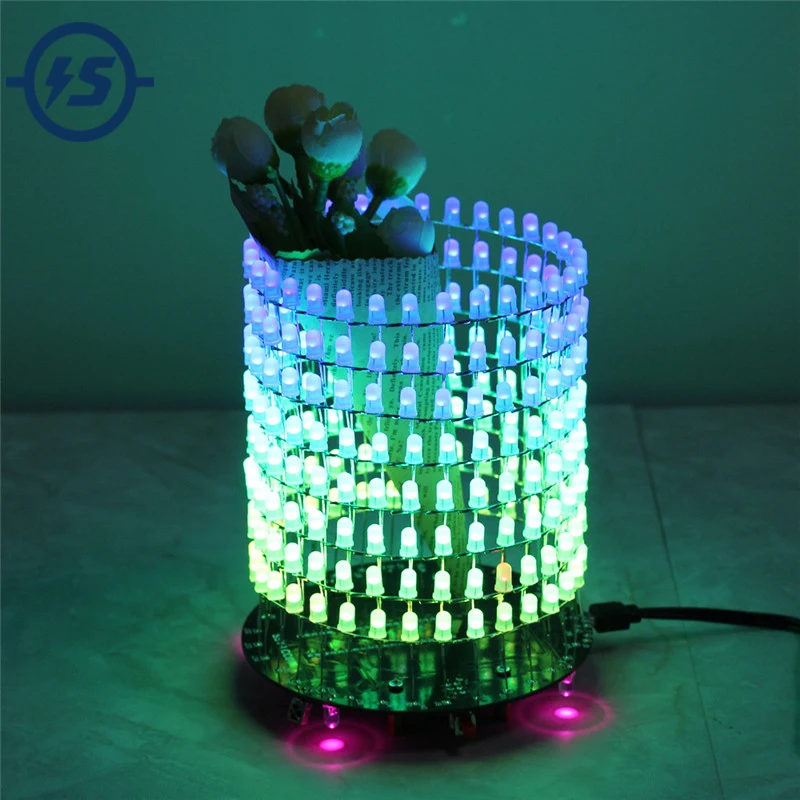

Это светильник DIY kit, который вам нужно сварить и собрать самостоятельно. Нижняя пластина состоит из монтажной платы и компонентов. 256 светодиодный индикатор создает цилиндрическое стереопространство. Разнообразие классных моделей, показывающих трехмерный эффект. Это лучше, чтобы посмотреть в ночное время.
2. Параметр
Нет. | Параметр | Значение |
1 | Модель | Светильник Cube |
2 | Рабочее напряжение | 5 в постоянного тока |
3 | Тип питания | Мини USB |
4 | Размер установки | D115 * h150мм |
5 | Размер корпуса | 123*123*176 мм |
3. Функция
1>. 8*32 (точечная матрица) светодиодный
2>. Различные режимы можно переключать по вашему желанию:
1). Автономные модели анимации (до дюжины)
2). Алфавитная анимационная модель (четыре фестиваля на английском языке)
3). Четыре слова на английском языке:
Я люблю тебя
С днем рождения
С Новым Годом
Счастливого рождества
4). Режим музыкального спектра (четыре аудио режима)
Спектральный режим должен быть соединен с входным аудиосигналом, так что оптический куб может бить ритм музыкального спектра.
3>. Печатная плата использует черную классическую картину, которая добавляет загадочное чувство.
4>. Режим переключения с помощью пульта дистанционного управления или кнопки в любое время.

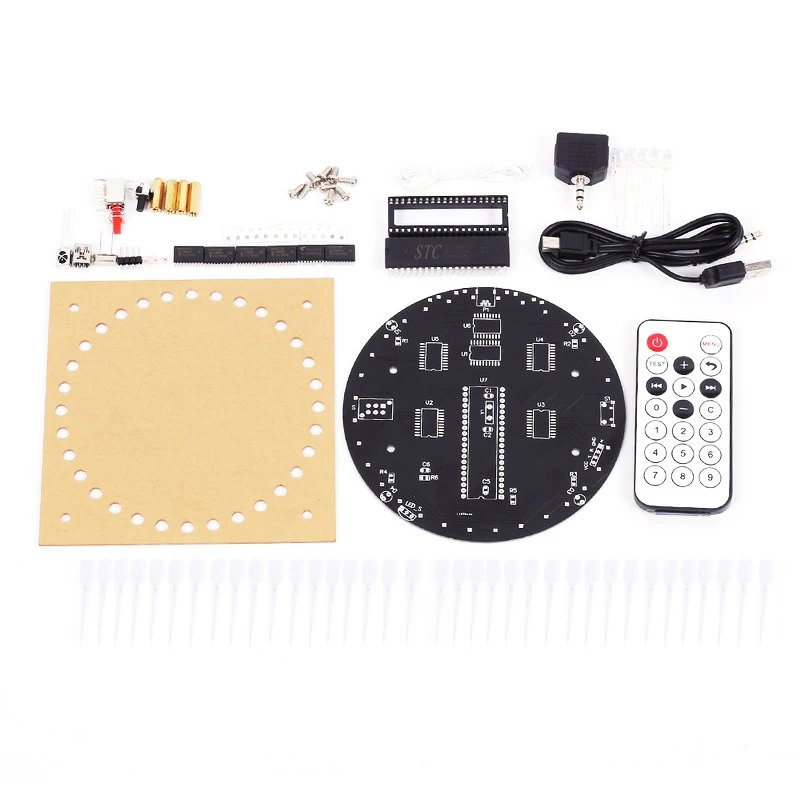

4. СПИСОК КОМПОНЕНТОВ
Нет. | Название компонента | Маркер PCB | Параметр | Кол-во |
1 | 74AC573 | U1-U5 | СОП-20 | 5 |
2 | ULN2803 | U6 | СОП-18 | 1 |
3 | 40Pin IC розетка | U7 | DIP-40 | 1 |
4 | STC12C5A60S2 | U7 | DIP-40 | 1 |
5 | SMD 0805 Конденсатор | C1,C2 | 27pf | 2 |
6 | SMD 0805 Конденсатор | C5 | 47pf | 1 |
7 | SMD 0805 Конденсатор | C6 | 10 мкФ | 1 |
8 | SMD 0805 Резистор | R1-R5 | 1K | 5 |
9 | SMD 0805 Резистор | R6 | 10K | 1 |
10 | Кристаллический осциллятор | Y1 | 12 МГц | 1 |
11 | Светодиодный розовый цвет | D1-D4 | 5 мм | 4 |
12 | Мини USB разъем | P1 | 1 | |
13 | Кнопка | S1 | 1 | |
14 | Инфракрасный приемник | LED-S | VS1838B | 1 |
15 | Самоблокирующийся переключатель | S | 1 | |
16 | Светодиодный синий цвет | 5 мм | 256 | |
17 | Пульт дистанционного управления | 1 | ||
18 | Аудио адаптер | 1 | ||
19 | Штырь для штыря | X | 4P | 1 |
20 | Винт M3 | 4 | ||
21 | М3 Медный столб | М3*15 | 4 | |
22 | Акриловый шаблон | 1 | ||
23 | Аудио кабель питания | 1 | ||
24 | Кабель | 100 см | 1 | |
25 | Печатная плата | D115мм | 1 | |
26 | Акриловый корпус | 6 | ||
27 | Винт M2 | М2*10 мм | 12 | |
28 | Гайка M2 | 12 |
5. Базовая инструкция
1>. Мини-usb: интерфейс питания и аудиовход;
2>. Индикатор: рабочий индикатор;
3>. Выключатель питания: включение/выключение питания;
4>. Инфракрасный приемник: используется с пультом дистанционного управления;
5>. UART: пользовательский интерфейс программирования. Пользователи могут программировать свой собственный код для загрузки кода через этот интерфейс. Оригинальный код внутри чипа будет перезаписан (не рекомендуется);
6>. Переключатель режима: Переключение режима отображения;
6. Описание кнопки дистанционного управления
7. Часто задаваемые вопросы:
1>. Почему некоторые из светодиодный в одном и том же слой или в одном и том же Колонка не может быть яркий?
В: штифт не спаян и не пропал. Пожалуйста, проверьте припаянные штифты и зафиксируйте их снова
2>. Почему столбец или слой не яркий?
В: Пожалуйста, обратитесь к схеме, найдите соответствующий чип, повторно пайте штифт, чип может быть припаян или не припаян.
8. Шаги установки (пожалуйста, будьте терпеливы!)
Носок:
Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена.!
Настоятельно рекомендуется просмотреть руководство по установке перед началом установки!
Советы:
1>. Сначала установите компоненты SMD;
2>. Установка сложных компонентов предпочтительно;
3>. Обратите внимание на направление установки компонентов.
4>. Убедитесь, что паяльник долгое время не прикасается к компонентам. В противном случае легко повредить компоненты.
Для того чтобы установить шаги, пожалуйста, оставьте сообщение нашему послепродажному продавцу, чтобы получить его, спасибо!
|
