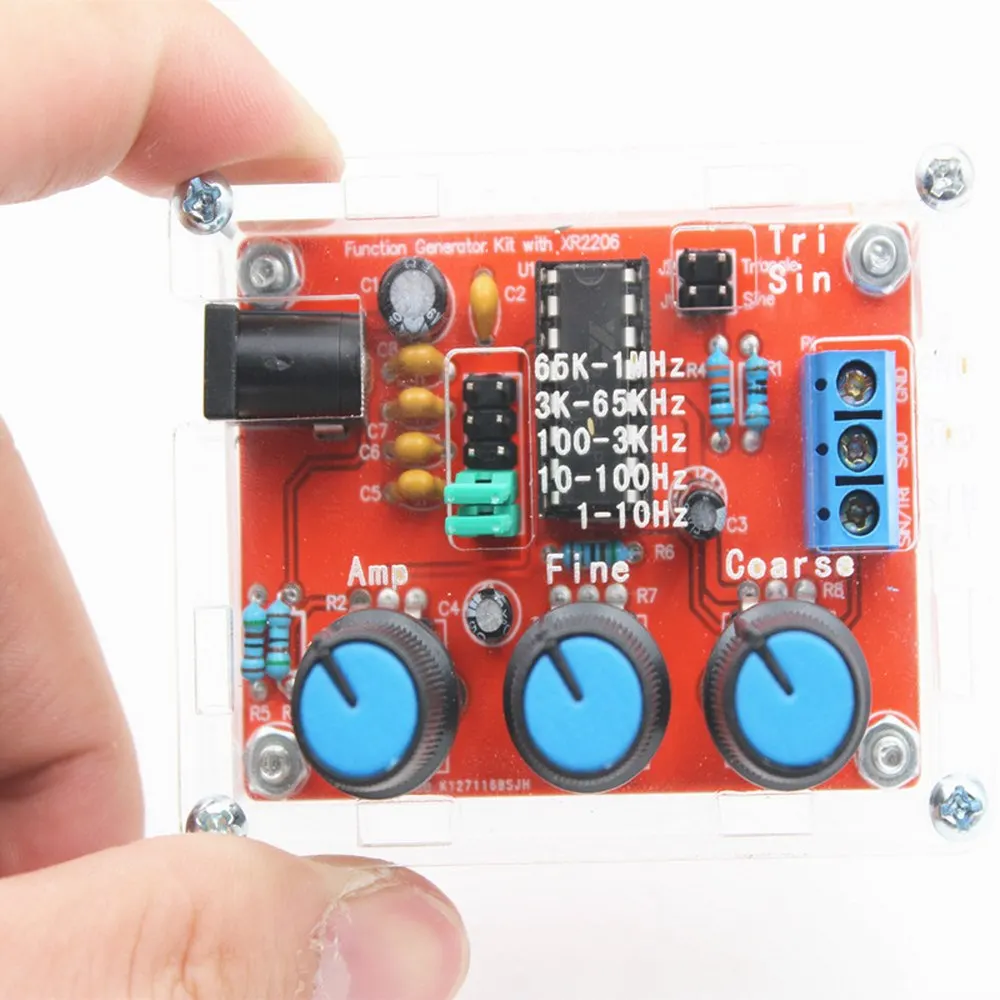

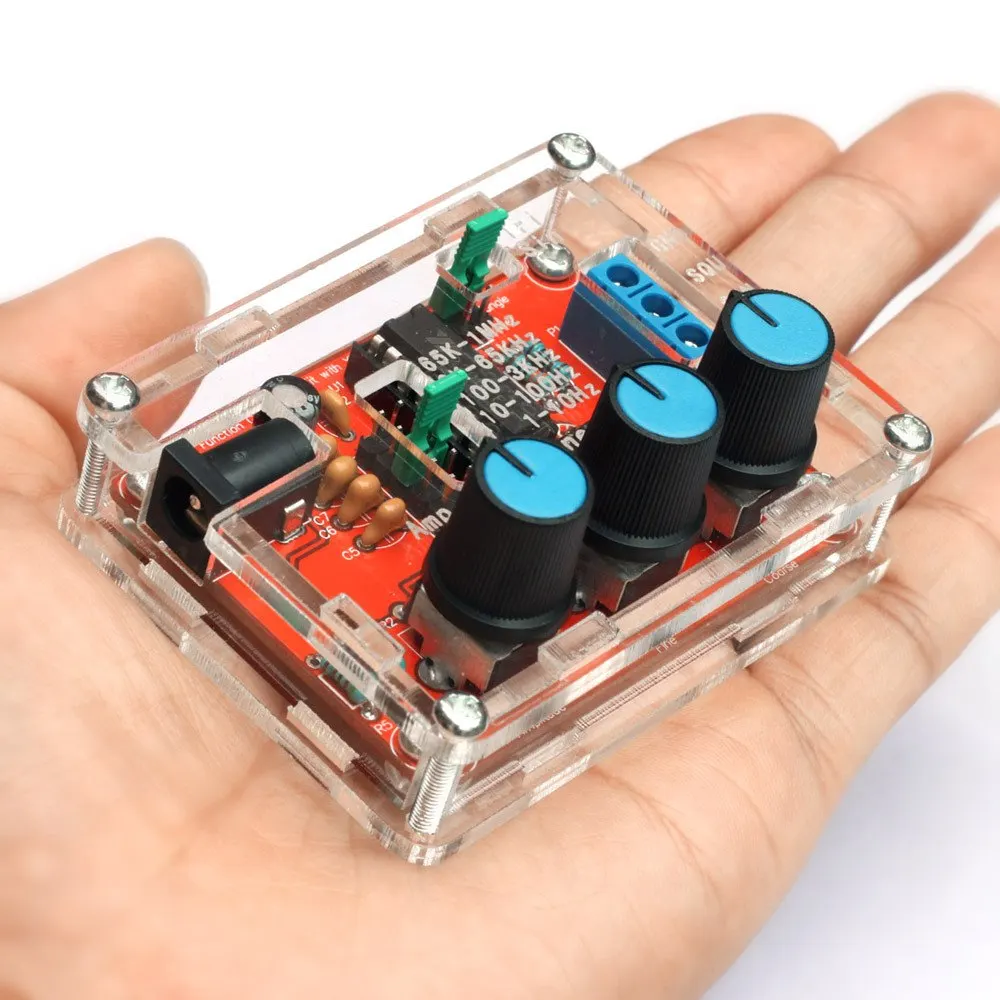

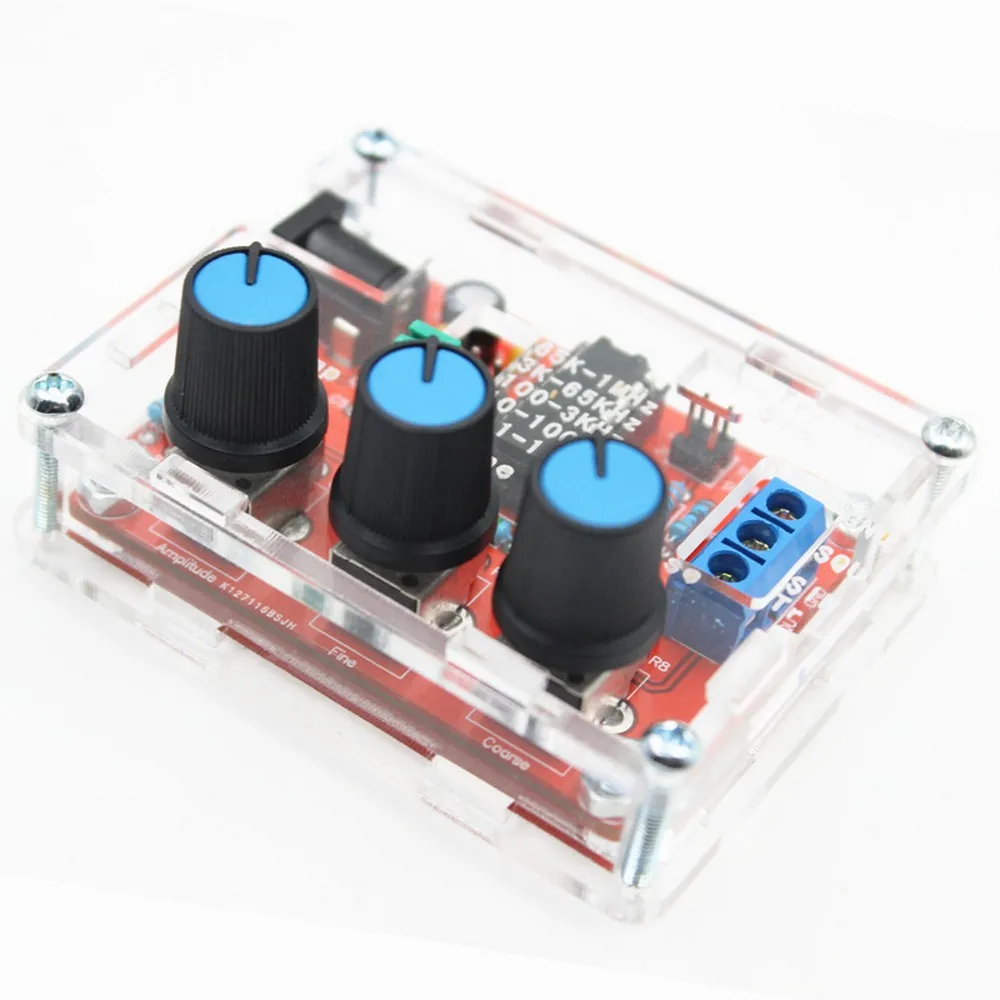

Генератор сигналов DIY Kit синус/треугольник/квадратный выходной генератор
История изменения цены
*Текущая стоимость 1 081,19 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-16-2025 | 1373.37 руб. | 1400.8 руб. | 1386.5 руб. |
| Jul-16-2025 | 1113.16 руб. | 1135.47 руб. | 1124 руб. |
| Jun-16-2025 | 1351.99 руб. | 1378.71 руб. | 1364.5 руб. |
| May-16-2025 | 1340.57 руб. | 1367.60 руб. | 1353.5 руб. |
| Apr-16-2025 | 1070.46 руб. | 1091.65 руб. | 1080.5 руб. |
| Mar-16-2025 | 1319.60 руб. | 1345.2 руб. | 1332 руб. |
| Feb-16-2025 | 1308.78 руб. | 1334.96 руб. | 1321 руб. |
| Jan-16-2025 | 1297.75 руб. | 1323.83 руб. | 1310 руб. |
Описание товара
|
JP153101 Особенности:Этот тип-сварка + внешний корпус

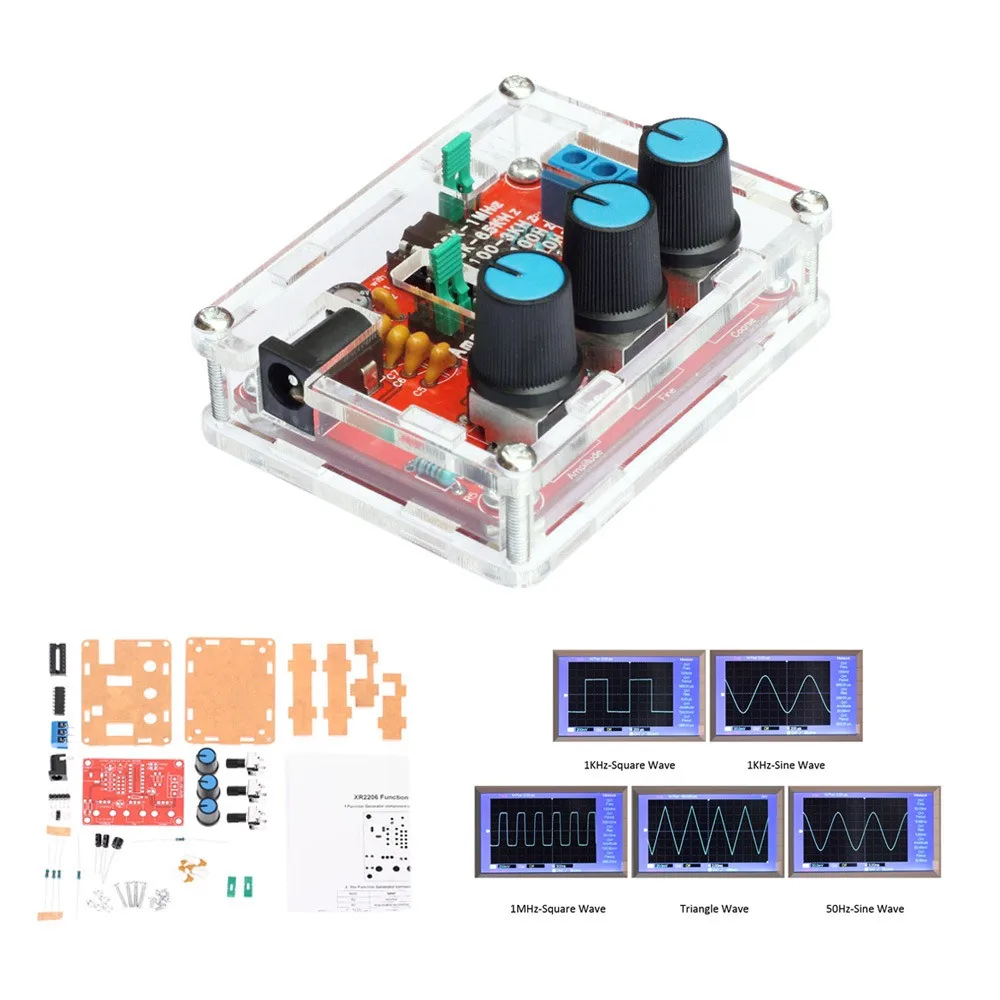

Напряжение: 9-12VDC вход Формы волны: квадрат, синус и треугольник Сопротивление: 600 Ом + 10% Частота: 1 Гц-1 МГц
Синусоидальная волна: Амплитуда: 0-3 в при 9 В постоянного тока Искажение: менее 1% (при 1 кГц) Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна: Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока Время подъема: менее 50 НС (при 1 кГц) Время осени: менее 30 НС (при 1 кГц) Симметричность: менее 5% (при 1 кГц) Треугольная волна: Амплитуда: 0-3 в на входе 9VDC
Линейность: менее 1% (до 100 кГц) 10 мА
2. Таблица параметров компонентов генератора функций

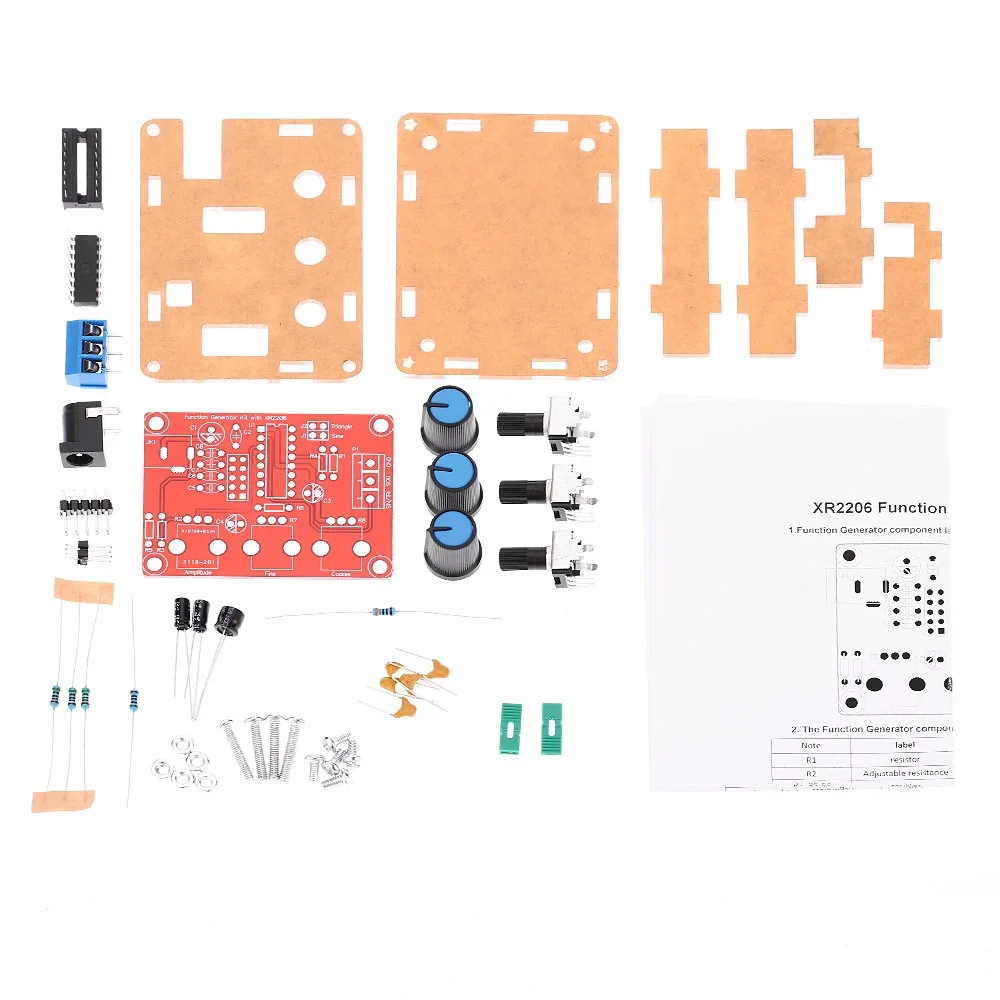

3. При установке сварки выполните следующие действия:
1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д. 2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр. 3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки
4 шага отладки:
1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!
2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. Вставьте источник питания, источник питания для 5,5*2,1 порта, внутри снаружи отрицательная полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В

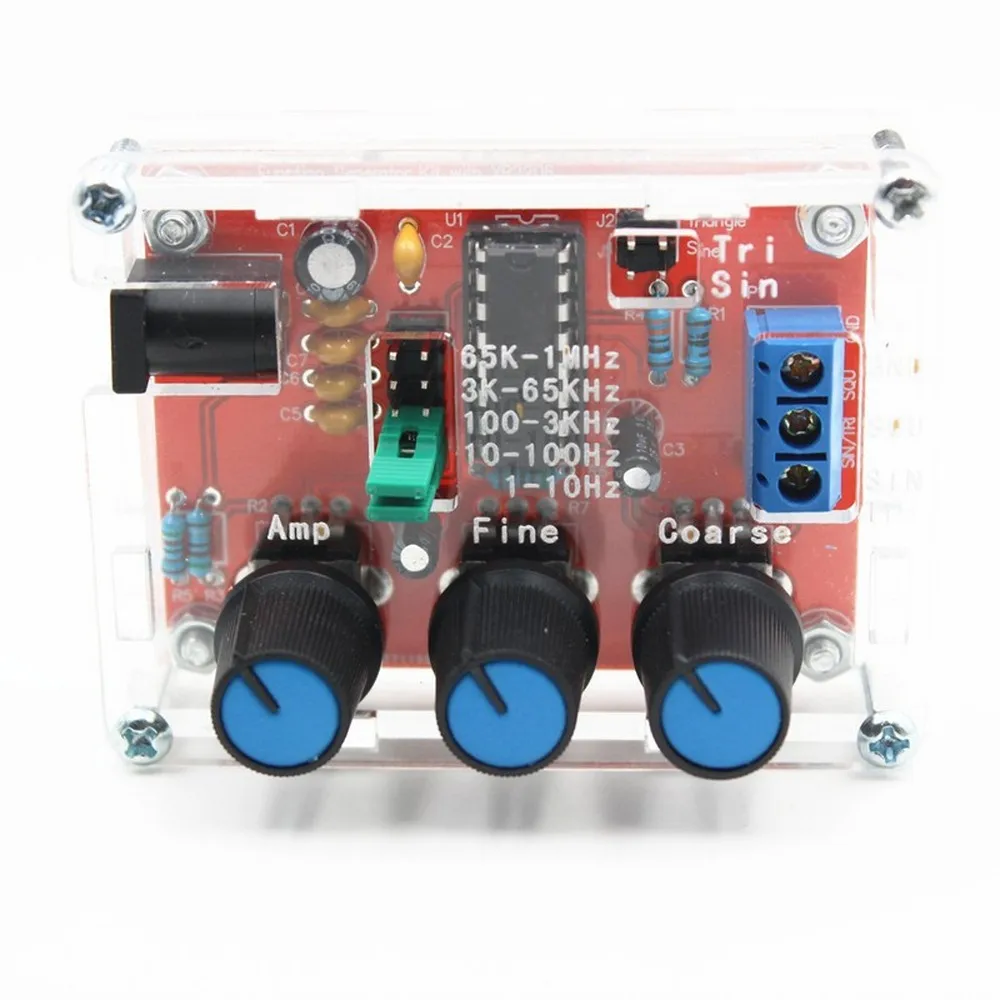

5 Использование шага:
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)
2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)
3. SQU синий вывод импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Тонкая: регулировка частоты
6. Грубая: частота грубой регулировки
|
