Инструкции по использованию электронной трубки fm-радио
I. Принцип конструкции и дизайна цепи
Эта машина относится к типичному супергетеродинному радио. Он принимает дизайнерскую форму всей печатной платы, включая высокочастотный прием, промежуточное усиление частоты, ограничение, частоту, стерео декодирование, преусилитель и т. д. выход является стереозвуком. Он может быть оснащен различными типами электронная трубка, усилитель мощности, активная акустическая система, стерео выравнивания усилитель и другое оборудование. Конкретные конфигурации цепи следующие: высокочастотный прием использует биполярный 6N3 для высокочастотного усиления и усиления смесителя, биполярный 6N1 для локального колебания. Два этапа pentode 6K4, два этапа ограничения и pentode 6J4 используются для усиления. Декодированный аудиосигнал переключается на биполярный транзистор 6N2 переключателем преобразователя для предварительного усиления в 5 раз. Выходной звуковой сигнал подаётся на усилитель мощности двух 6P1s, подталкиваемый биполярным транзистором 6N2, и звук восстанавливается громкоговорителем.
2. Машина хит продаж
У этой машины есть светильник с большим весом, высокой чувствительностью приема, с помощью электронной трубки для приема FM сигнала, имеет сильное чувство ностальгии, сладкий голос, мягкий, с помощью потенциометра и диода varactor для настройки, решить проблему использования воздушного конденсатора для системы волочения кабеля, в то же время, Использование цифровой трубки для отображения частоты приема, использование 6E2 для отображения интенсивности сигнала приема, повышения видимости и декоративности. Использование сетчатого покрытия может предотвратить случайное прикосновение детей к скальпам и электрическим ударам. Панель окисляется обработкой с ЧПУ, а корпус сварен изгибом из нержавеющей стали. Стоимость снижена. Ручка также отполирована обработкой CNC, которая показывает высокую атмосферу. Печатная плата всей машины изготовлена из 2 мм толстой печатной платы, что увеличивает механическую прочность и не легко повредить. Усилитель мощности устанавливается отдельно и прост в обслуживании.
3. Параметры машины:
Материал корпуса: алюминиевый сплав + нержавеющая сталь. Диапазон приема: FM87-108 МГц
Напряжение источника питания: 198-242 В Номер канала: 2, стерео
Полная Потребляемая мощность: 100 Вт Размер машины: 374X240X140 мм
Вес нетто: около 8 кг форма получения: супергетеродинный
Выходная мощность: около 3 Вт + 3 Вт
Характеристическая вязкость полимера. Важные машины Компоненты
Силовой трансформатор, электронная трубка, высоковольтный фильтрующий конденсатор, настроенный резонансный индуктор, варатор и т. Д.

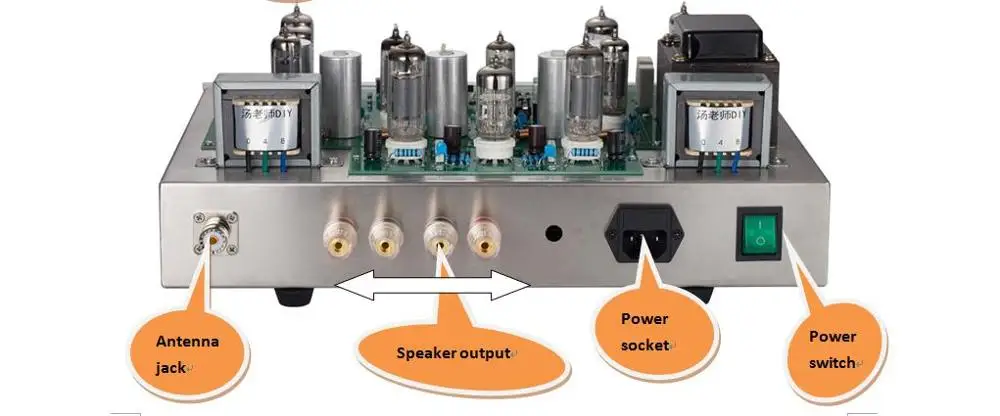

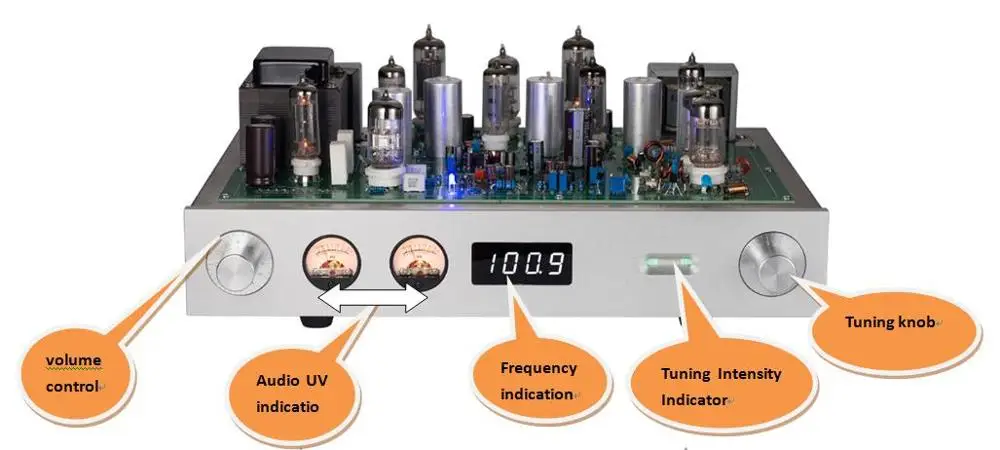

5. Функциональное описание каждой головки интерфейса ручки

VI. Применение шаги

1.Подключите антенну и Подключите антенный разъем к внешней антенне. Эта машина распределяет разъем SL16. Если вы находитесь в городской местности и сигнал хороший, вы можете подключить проводник около 2 метров на антенном соединителе и получить fm-радио, когда он достигает из окна. Конечно, если вы хотите получить больше радиосигналов, вы должны использовать внешнюю всенаправленную наружную антенну. Метод подключения соединителя SL16 может сослаться на метод подключения сигнала CCTV.

2.Подключите шнур питания, который отвечает требованиям машины. Машина использует напряжение 220 В.

3.Подключите выходной терминал динамика к входному терминалу динамика с помощью соединительного провода динамика. Подключите два комплекта колонки, рекомендуем использовать 4 дюймов до 8 дюймов полночастотная колонки для самого лучшего!

Будьте внимательны! Не используйте эту машину без динамика!

4.Включите выключатель питания, светильник индикатора, подождите около 20 секунд, чтобы слушать радио. Вращая ручку настройки, можно выбрать различные радиосигналы, и счетчик частоты будет отображать текущее радио-частоту. Зеленая индикаторная панель тюнинговой Индикаторной Трубки очень плотно закроется, когда сигнал будет лучшим.

5.Выключите выключатель питания в конце прослушивания.

6.Детям младшего возраста не разрешается прикасаться к электронным трубам и другим компонентам машины, чтобы избежать несчастных случаев. Пожалуйста, закройте сетку без использования машины.

VII. Возможные проблемы и решения в использовании

1.Если устройство не работает, проверьте, есть ли в розетке источник питания.

2.Проверьте, не хорошая ли антенна. У вас плохой контакт?

3.Есть ли периодически шум, проверьте, есть ли помехи от высокочастотного оборудования вокруг машины?
