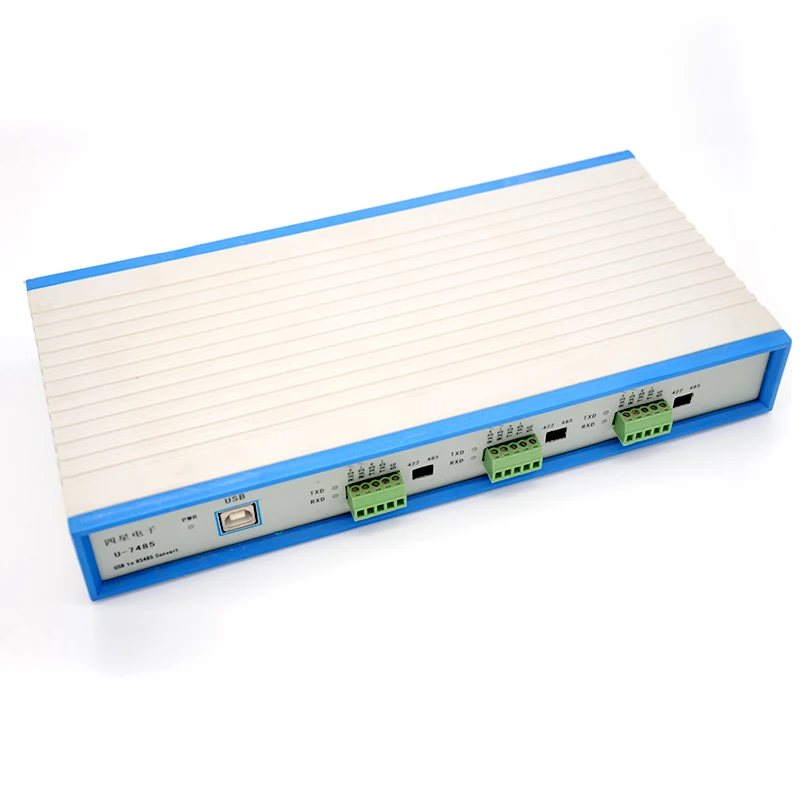

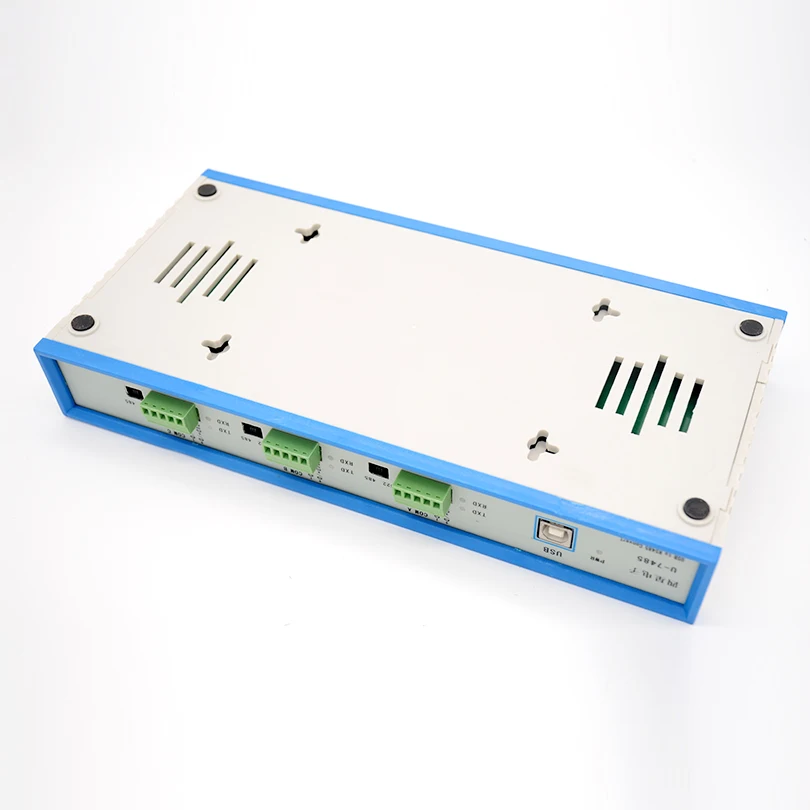

Руководство пользователя для U-7485 конвертера преобразования usb-порта в семь интерфейсов RS485/422

U-7485 используется для преобразования из одного usb-порта в семь интерфейсов RS485/422, поэтому расширение одного usb-порта компьютера до семи интерфейсов RS485 или RS422. Источник питания продукта от usb-порта, без необходимости какого-либо другого внешнего источника питания. В этом продукте используются уникальные технологии автоматического преобразования и trasceiving и автоматическая Адаптивная технология скорости передачи данных. Кроме того, он имеет характеристики: plug-and-play (PNP) для всех программ, trasceiving enable control, высокоимпедансное состояние для режима ожидания без передачи данных, и поддержка многоточечных коммуникаций, все из которых сильно отличаются от других аналогичных Недорогих продуктов на рынке. Продукт имеет встроенную цепь, которая является антистатической и антиосветительной, а также уникальный индикатор передачи данных. Основные технические параметры: 1, применимо к usb-портам ПК; Операционная система: Win98/2 K/XP, MAC OS-9/X, Linux 2,40 и greate 2, Питание от USB порта, и не требуется внешняя мощность; рабочий ток <350 мА 3, выходы-это двухлинейный Соединительный терминал, полудуплексный интерфейс RS485 и четырехлинейный полнодуплексный интерфейс RS422 4 линии связи в неэкранированная витая пара кабельных систем, из которых площадь поперечного сечения составляет более 0,5 mm2 5, самый большой связь расстояния являются 3000 метров (4800 бит/с), 2000 м (9600 бит/с), 1000 метров (115,2 кбит/с) 6. Количество групповых площадок составляет 32 пункта 7, скорость связи 300 bps ~ 1 Мбит/с, стандартная скорость передачи данных адаптивная 8) Поддержка UART формат данных: биты данных: 5,6, 7,8; стоп-бит: 1, 1,5 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 проверить в битах: единственном, двойной, вывески, пространств, без проверки 9, имеет функцию подавления переходного напряжения, и порт RS485 может выдерживать переходное перенапряжение или молнию, мощность которого составляет до 600 Вт, и воздействие электростатического разряда около ± 15 кВ 11, Рабочая температура:-20 ~ 70 ℃ 12, Размер (Д × Ш × В): 275 × 120 × 40 Контурная конфигурация продуктов и определение терминальных сигналов: U-7485 состоит из кассетной формы, с установленными на стене отверстиями в нижней части. И интерфейс RS485/422-это Соединительный терминал, каждый из которых Оснащен индикатором передачи данных и селекторным переключателем между RS485 и RS422, который показан ниже:

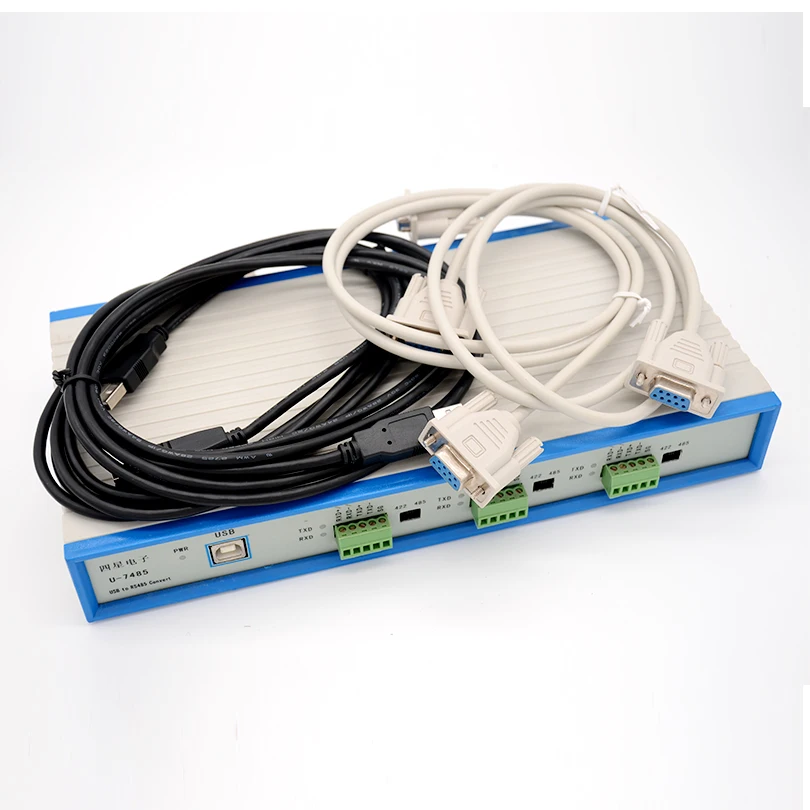

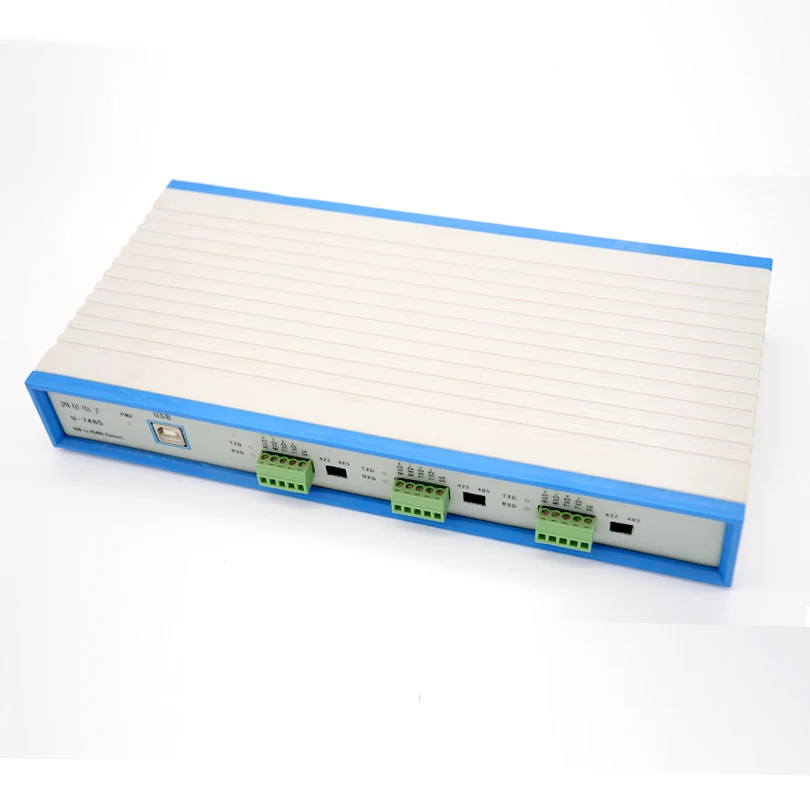

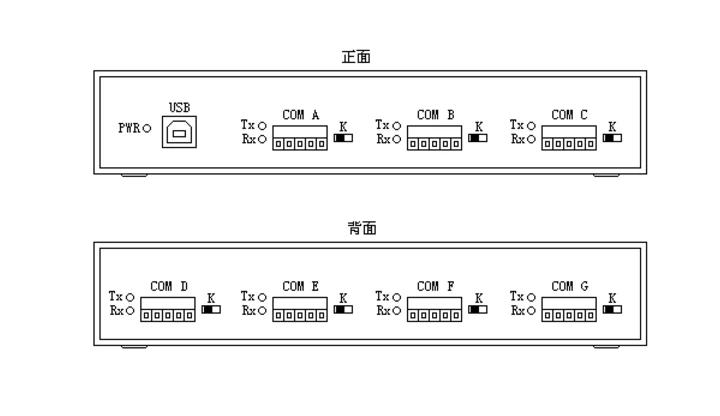

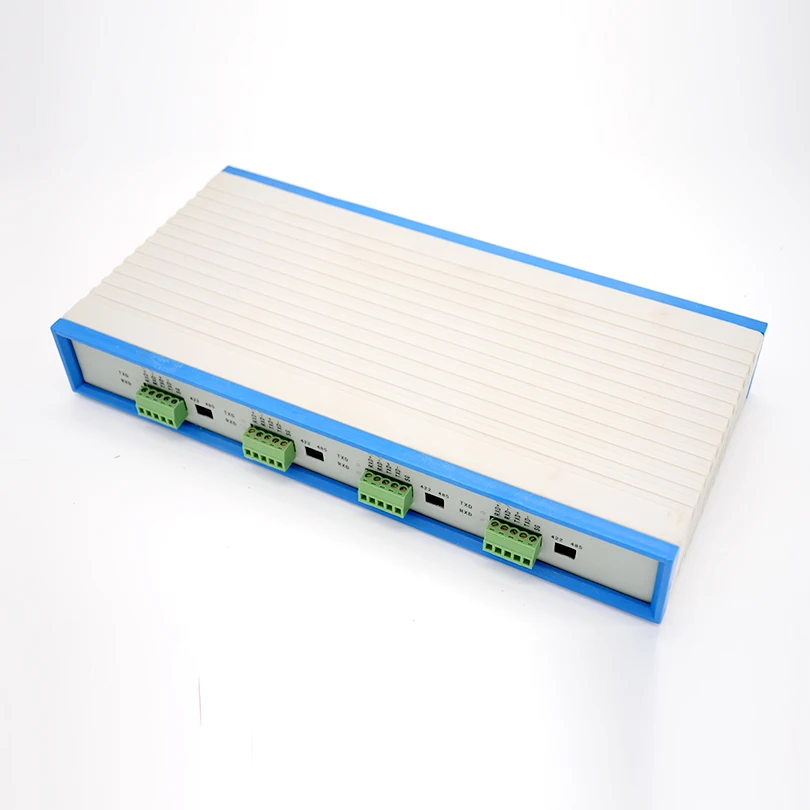

Описание различных частей вышеуказанной иллюстрации:

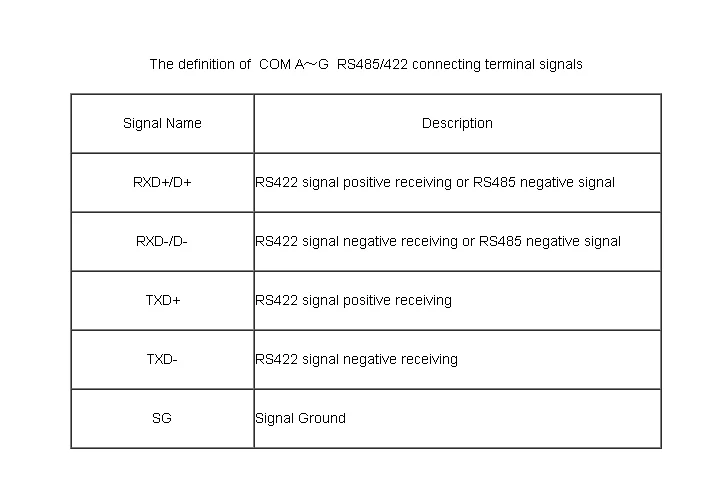

ШИМ: индикатор питания; USB: разъем USB-B; Tx: индикатор передачи данных; Rx: индикатор приема данных, K: переключатель между RS485 и RS422; COM A ~ G: Соединительный терминал интерфейса RS485/422.

Расположение переключателя K определяет, использовать ли интерфейс второго провода RS485 или четырехпроводный RS422. Способ установки U-7485 драйвера: Легко и удобно установить драйвер конвертера интерфейса U-7485. Сначала Подключите usb-порт U-7485 к usb-порту ПК с кабелем, продаваемым вместе с продуктом, а затем система подскажет об обнаружении нового оборудования, и далее, что нужно сделать, это просто поместить CD-ROM, включенный в продукт, в драйвер, следуя инструкции, показанной в диалоге. Следуйте приведенным подсказкам и выберите «следующий шаг» для полной установки. Когда установка завершена, В меню «Пуск» Windows \ настройки \ панель управления \ система \ аппаратное обеспечение \ Диспетчер устройств» будет семь дополнительных новых COM-портов и свойств соответствующего драйвера. Эти семь дополнительных новых COM портов расширены от USB порта, и они должны быть выбраны в коммуникационном программном обеспечении так же, как с использованием традиционных COM портов. Для получения подробной информации об установке, пожалуйста, обратитесь к инструкции по установке драйвера usb-com на CD-ROM, включенном в продукт. Применение продукции: Использование U-7485 точно такое же, как и обычный интерфейс RS485/422. Когда переключатель K находится в месте «485», используются четырехпроводные полудуплексные интерфейсы RS485 D + и D; когда переключатель K находится в месте «422», на самом деле используются четырехпроводные полнодуплексные интерфейсы RS422 RXD +, RXD-, TXD + и TXD. Свое сообщение расстояния до 3000 метров (4800 бит/с), 2000 м (9600 бит) и 1000 метров (115,2 кбит/с). Когда длина провода связи составляет более 50 метров, одно сопротивление терминала 120 Ом должно быть соединено параллельно между RXD +/D + терминалом и RXD-/D-, и другой должен быть соединен параллельно на автобусном терминале. Примечания: 1, по выбору линии связи, Экранированный Кабель витая пара (STP) должен быть выбран которых площадь поперечного сечения составляет более 0,5 mm2 и волновое сопротивление 120 Ом. 2, для того, чтобы предотвратить происходит в том, что синфазное напряжение RS485/422 интерфейс превышает допустимого диапазона и, таким образом, привести к повреждению надежность связи или даже сломался интерфейс, провод с низким значением Ома, поперечное сечение которого составляет 1 мм2, должен использоваться для подключения сигнала заземления (SG) Каждого интерфейса RS485 для устранения разности потенциалов на всех узлах сети. 3, длины провода от различных RS485/422 интерфейс шины не должна превышать 15 метров, в противном случае, эхо случится, а затем влияет на нормальное коммуникаций системы. Лучшим решением является подключение интерфейса RS485/422 параллельно непосредственно к шине. 4. О настройках сопротивления клеммы, сопротивление клеммы играет роль устранения искажений формы волны, вызванных отражением сигнала в линии связи. Когда длина линии составляет более 50 метров, сопротивление терминала 120 Ом должно быть подключено к шине RS485/422 как в начале, так и в терминале, но терминальные сопротивления не требуются во всех других узлах RS485 шины. 5. Когда U-7485 соединены с интерфейсами RS485/422 другого оборудования, это может привести к тому, что в некоторых интерфейсах RS485/422 нет конструкций защитных мер для выхода из строя, но вместо этого, в то время как сопротивление терминала 120 Ом подключено к RS485/422 последнего оборудования в шине, Два натяжных и вытягивающихся резистора 1 k соединены одновременно, что соответствует следующему:

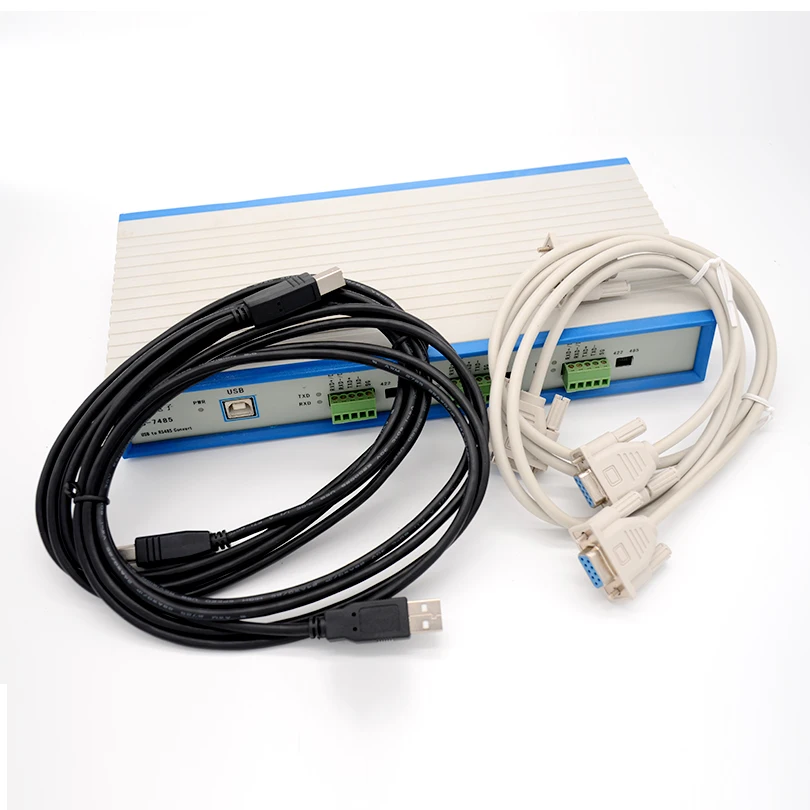

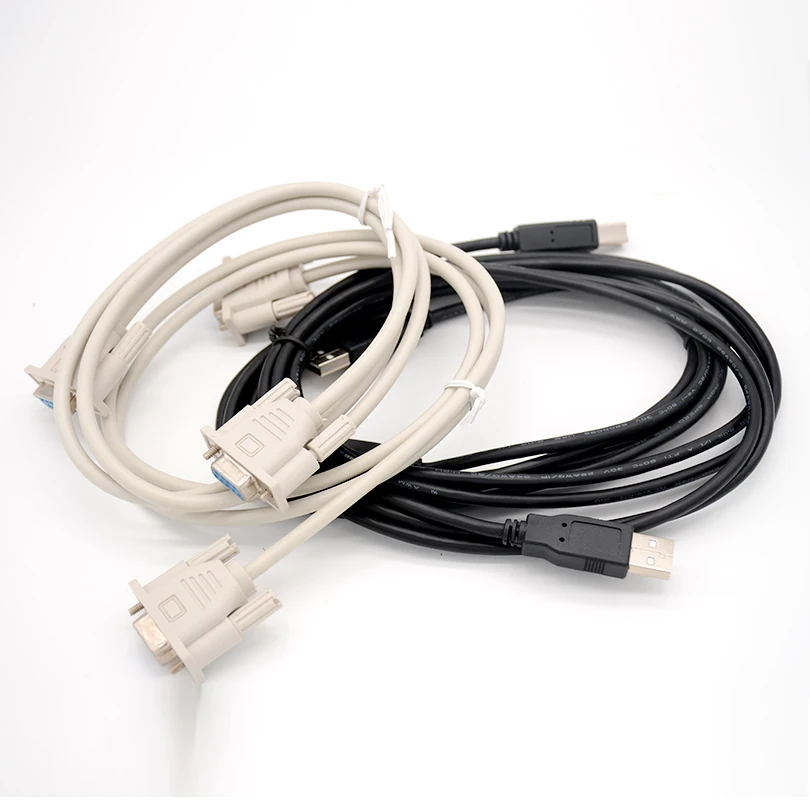

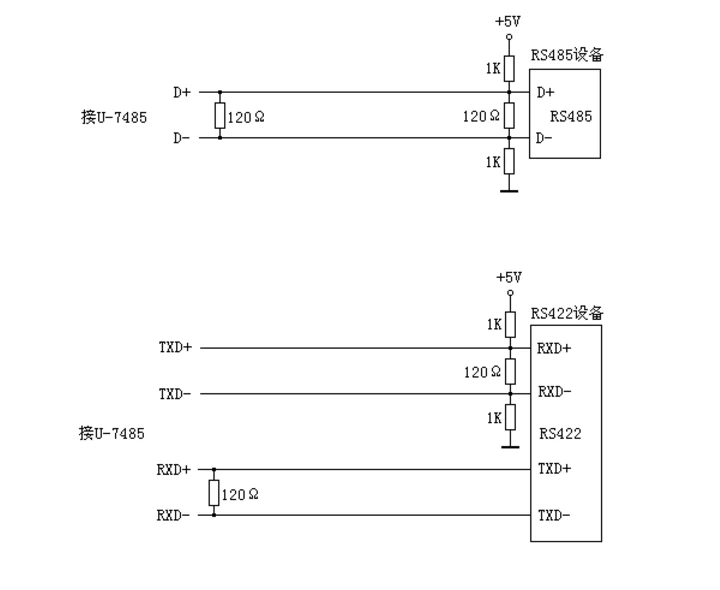

Сопротивление 120 Ом-это терминальное сопротивление, которое предназначено для предотвращения отражения сигнала в цепи. Резисторы 1 K-это резисторы уровня pull и pull-down соответственно, И он используется для того, чтобы гарантировать, что когда цепь находится в зазоре, ее состояние является логическим «1», так что биты данных находятся на стоп-доле, не получая ложных сигналов. 6. Аксессуары: CD-ROM драйвер и соединительный кабель USB A-B продаются вместе в упаковке товара. 7. Если есть необходимость в передаче оптически изолированного USB в RS485, пожалуйста, выберите шаблон U-485G; Если передача mini-USB в один RS485, пожалуйста, выберите шаблон U-485.
