Цифровой USB-Амперметр RD AT35 с 5 цифрами и ЖК-дисплеем |

Цифровой USB-Амперметр RD AT35 с 5 цифрами и ЖК-дисплеем |

Инструкция:

1.http://www.ruidengkeji.com/inst/AT35.pdf (китайский сервер)

2.//drive.google.com/open?id=1qoLO4A9RjR7XTNXrvXejGSNncK_UyiPp (Облачный диск Google)

1, видео

// youtu.be/gSXDez7hW0k

2, Электронная нагрузка УСБ

Для электронной нагрузки USB у нас есть серия HD и нагрузка серии LD 25 Вт 35 Вт, вы можете выбрать самостоятельно, серия HD имеет режим триггера, серия LD только нормальный режим

1. Q: Когда вы отправляете заказ?

A: Обычно мы отправляем заказ в течение 1-2 дней, если есть праздник, это задерживается

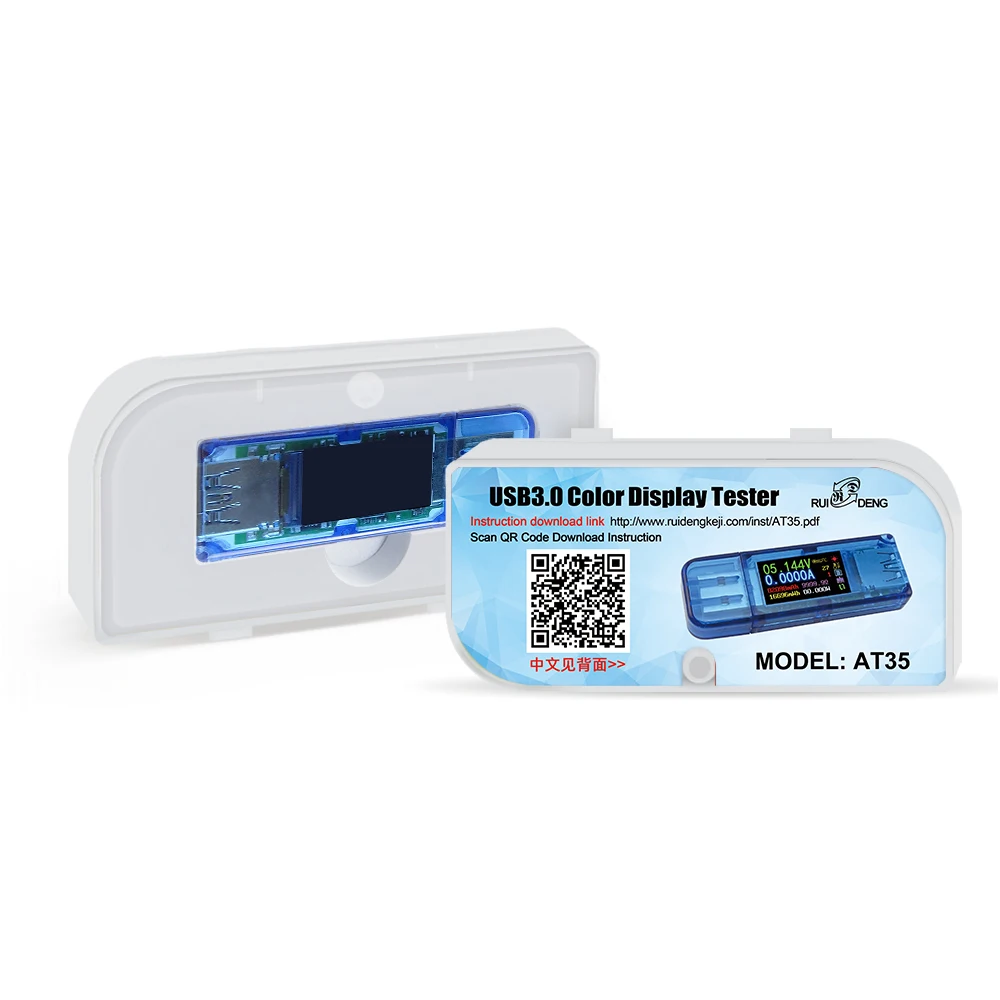

Инструкция для USB-тестера с полноцветным дисплеем

-Модель: AT35

Благодарим Вас за покупку этого полноцветного USB-тестера от Hangzhou Ruideng Technology Co., Ltd. Перед использованием этого продукта мы рекомендуем вам кратко ознакомиться с этой инструкцией, чтобы убедиться в правильной работе и использовании устройства. Мы также советуем вам хранить эту инструкцию в безопасном месте для дальнейшего использования, когда это может потребоваться.

Функциональный интерфейс:

Основной интерфейс измерения Интерфейс быстрого распознавания заряда

Инструкция кнопки:

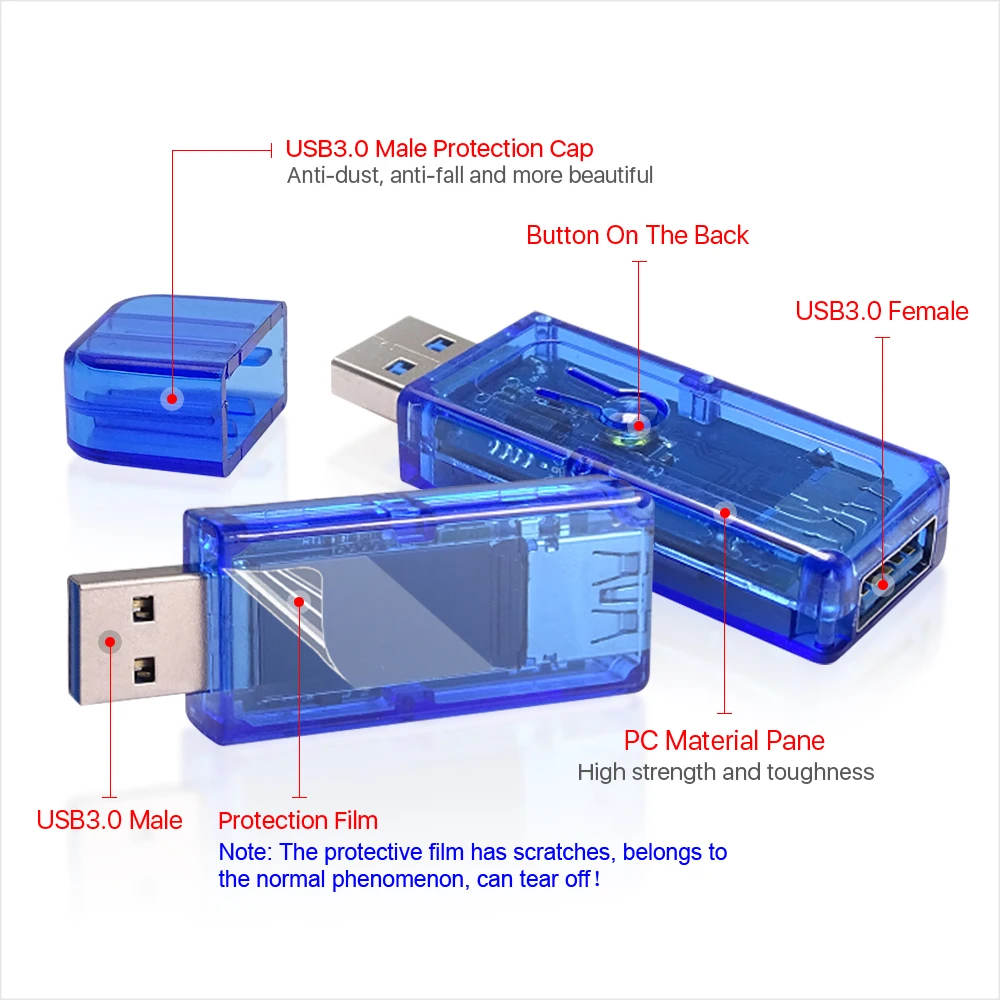

Кнопка находится на задней панели тестера. Есть 2 способа работы: Длительное нажатие и короткое нажатие. Короткое нажатие для переключения между основным интерфейсом и интерфейсом быстрого распознавания заряда. Длительное нажатие-Переключение настроек системы.

Введение функции значка

1. Нажмите и удерживайте кнопку, чтобы выбрать этот значок для включения/выключения экрана.

2. Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения единиц измерения температуры (℃/℉).

3. Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения группы данных.

4. Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы очистить данные в текущей группе данных.

5. Нажмите и удерживайте кнопку, чтобы выбрать этот значок для поворота экрана.

Инструкция деятельности:

Удерживайте кнопку и включите устройство без нагрузки, текущая база может быть очищена. Если вы сделаете это с нагрузкой, ток всегда будет равен 0. После нормального включения сначала будет отображаться приветственный интерфейс, а затем будет отображаться основной интерфейс измерения.

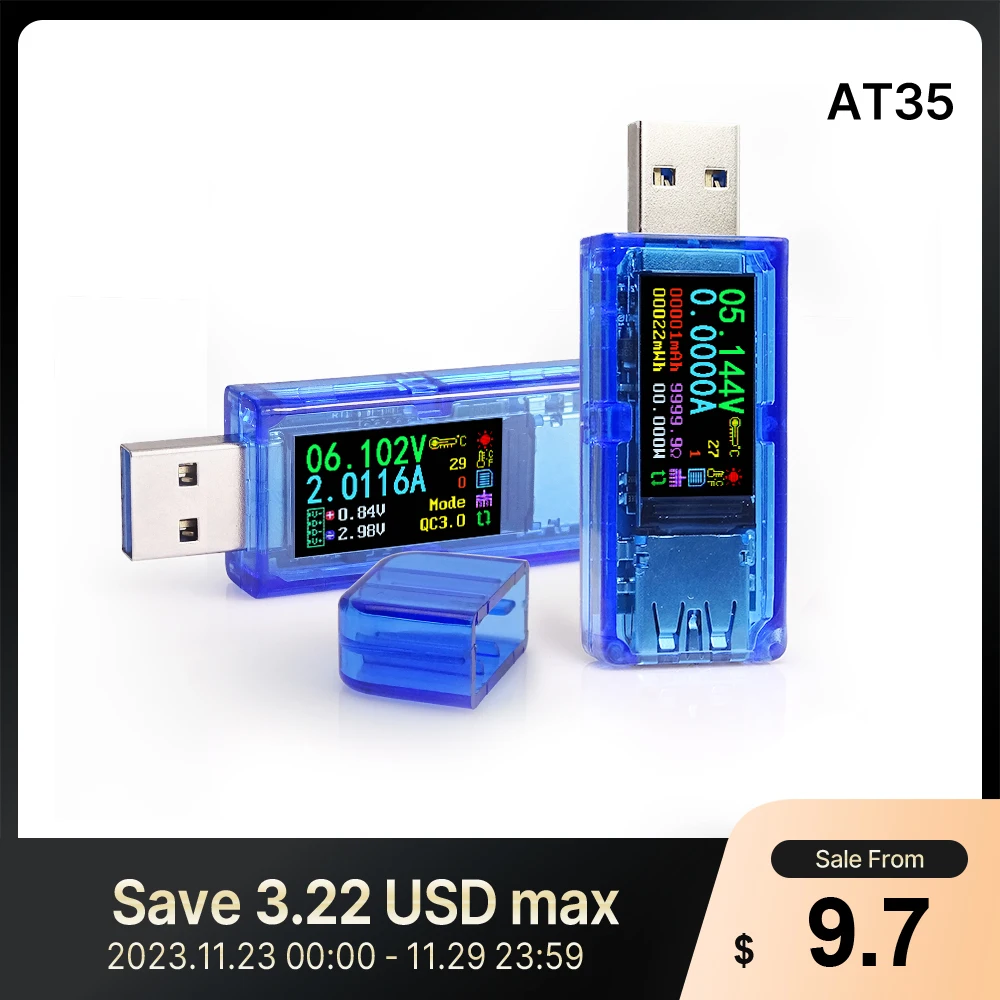

Интерфейс 1: Основной интерфейс измерения:

6: Значение измерения напряжения

7: Текущее значение измерения

8: Накопленная Емкость

9: Накопленная энергия

10: Значение измерения температуры

11: Число используемых групп данных

12: Эквивалентный импеданс нагрузки

13: Значение измерения мощности

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда.

Интерфейс 2: Интерфейс быстрого распознавания заряда:

14:D +: напряжение положительного сигнала данных

15:D-: напряжение отрицательного сигнала данных

16: Отображение текущего режима быстрой зарядки

Продукт автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В настоящее время устройство поддерживает QC2.0, QC3.0, APPLE2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG. (Примечание: функция распознавания напряжения D +/D-и протокола быстрой зарядки предназначена только для справки, потому что мобильный телефон обновляется быстро, он не может быть абсолютно точным)

Настройка параметров:

На любом интерфейсе из 2 интерфейсов нажмите и удерживайте кнопку, чтобы реализовать набор данных. Нажмите и удерживайте кнопку более 0. 5S, соответствующий значок будет выбран и отображен (фон значка станет синим), затем перейдем к вариантам выключения экрана, единиц отображения температуры, переключателя группы данных, группа данных очистить ноль и поворот экрана. Остановитесь на функции, которую вы хотите установить, а затем ослабьте кнопку.

Нажмите и удерживайте кнопку, когда соответствующий Значок выбран и отображается, ослабьте кнопку, экран выключится, а затем нажмите кнопку или снова включите питание, дисплей снова загорится.

Нажмите и удерживайте кнопку, когда соответствующий Значок выбран и отображается, ослабьте кнопку, единица измерения температуры будет переключена. Единица измерения температуры по умолчанию: градусы Цельсия.

Нажмите и удерживайте кнопку, когда соответствующий Значок выбран и отображается, ослабьте кнопку, и группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, группу данных 0 и группу данных 1. Когда набор данных представляет собой группу 0, текущая емкость и энергия будут сохранены после отключения питания. При следующем включении отображаются сохраненные мАч и мВтч. Когда Новый мАч накапливается до 1 мАч, сохраненные мАч и мВтч будут покрыты, и значения начнутся заново. Когда набор данных находится в группе 1, текущая емкость будет сохранена после отключения питания. И накопленная емкость будет накапливаться после включения.

Нажмите и удерживайте кнопку, когда соответствующий Значок выбран и отображается, ослабьте кнопку, данные текущей группы данных будут очищены.

Нажмите и удерживайте кнопку, когда соответствующий Значок выбран и отображается, ослабьте кнопку, экран будет повернут на 180 градусов и сохранен автоматически, что удобно для последующего использования.
