Плата защиты литиевых батарей 16S 60 в 48 PCB Li Ion Lipo Lifepo4 BMS Полимерная Упаковка

Плата защиты литиевых батарей 16S 60 в 48 PCB Li Ion Lipo Lifepo4 BMS Полимерная Упаковка

Размеры продукта Длина 90 мм, ширина 86 мм, толщина 8 мм, постоянный ток до 42А Длина 90 мм, ширина 86 мм, толщина 19 мм, постоянный ток до 84 а 1. Выбор рабочего тока: (1) Если у вашего контроллера есть ограничение тока (если 38A), пожалуйста, выберите немного более крупную защитную плату (рекомендуется 42A) (2) Если вы знаете мощность двигателя и напряжение батареи, например, 64 в 2000 Вт, то методом подсчета тока является 2000 Вт/52 в (64 в контроллер низкого предельного напряжения) умножьте на 2,5 раз (лимит текущее значение пилотируемый, лазания по горам и других высоких нагрузок) (3) метод подсчета тока для неэлектрической нагрузки транспортного средства: нагрузка/(сверхразрядное напряжение X-string number) 2. Способ подключения кабеля: Это 16 с, есть 17 кабелей. Они разделены на две группы, группа из 11 проводов и группа из 6 проводов. Первый черный провод соединен с отрицательным полюсом аккумулятора. Остальные подключен один за другим. Последний подключен с положительной клемме аккумулятора. 3. Серия соединительных проводов: Пожалуйста, Придерживайтесь принцип не электричестве, а затем электричестве, сначала с низкой нитью, а затем с высокой нитью. То есть: сначала сварите незаряженую деталь к верхней части защитной платы, и, наконец, нажмите B-> низкоконцевой провод-> высококлассный провод для доступа к защитной плате 4. Разница между раздельным портом и общим портом: раздельный порт, отрицательные полюсы заряда и разряда разделены, каждый из них должен быть свинцовым проводом, конец разряда подключен к P-, конец зарядки подключен к C-, цикл разряда не пропускает зарядку MOS, Когда ток зарядки маленький, и ток разряда. Для больших применений, рекомендуется использовать отделиться от порта. Как правило, если один зарядный MOS может удовлетворить требования к току зарядки в пределах 8А, стоимость может быть сохранена, а тепло может быть снижена. Плата защиты по умолчанию имеет только один зарядный MOS, и может использоваться в пределах 8A. Ток заряжается; Общий порт зарядки и разряда имеют отрицательный ток-необходим только один свинцовый провод, а заряд/разгрузка MOS отображается парами. Особенности: * Количество ниток Совместимо с задним ходом, и минимальная цифра может достигать 3 ниток. * Все материалы, включенные в защитную панель, являются экологически чистыми продуктами без свинца, которые совместимы с RoHS. * Стабильная и надежная защита от перезарядки, защита от перегрузки по току, защита от короткого замыкания. * С пассивным балансом. * Очень низкое статическое потребеление энергии с общим потребеление энергии менее 40 мкА. Защита от избыточного заряда благодаря напряжение: 4,25 V (3,7 V) 3,65 V (3,2 V) Защита от избыточного заряда благодаря задержки: 1000 мс (3,7 V) 1000 мс (3,2 V) Защита от перезаряда восстановления напряжение: 4,19 V (3,7 V) 3,64 V (3,2 V) Защита от избыточной разрядки напряжение: 2,8 V (3,7 V) 2,5 V (3,2 V) Защита от избыточной разрядки задержки: 150 мс (3,7 V) 150 мс (3,2 V) Защита от избыточной разрядки восстановления напряжение: 3,0 v (3,7 V) 3,0 V (3,2 V) Токовой защиты: зависит от рабочий ток (3,7 V) : Зависит от рабочий ток (3,2 V) Токовой задержки: 20 мс (3,7 V) 20 мс (3,2 V) Защита от избыточной силы тока метод восстановления: без нагрузки (3,7 V) Без нагрузки (3,2 V) Защита от короткого замыкания: Да, он имеет (3,7 V) Да, он имеет (3,2 V) Защита от короткого замыкания защита задержки: 450us (3,7 V) 450us (3,2 V) Защита от короткого замыкания защита от восстановления метод: без нагрузки (3,7 V) Без нагрузки (3,2 V) Баланс Функция: Да, он имеет (3,7 V) Да, он имеет (3,2 V) Баланс ток: 55mA (3,7 V) 48mA (3,2 V)

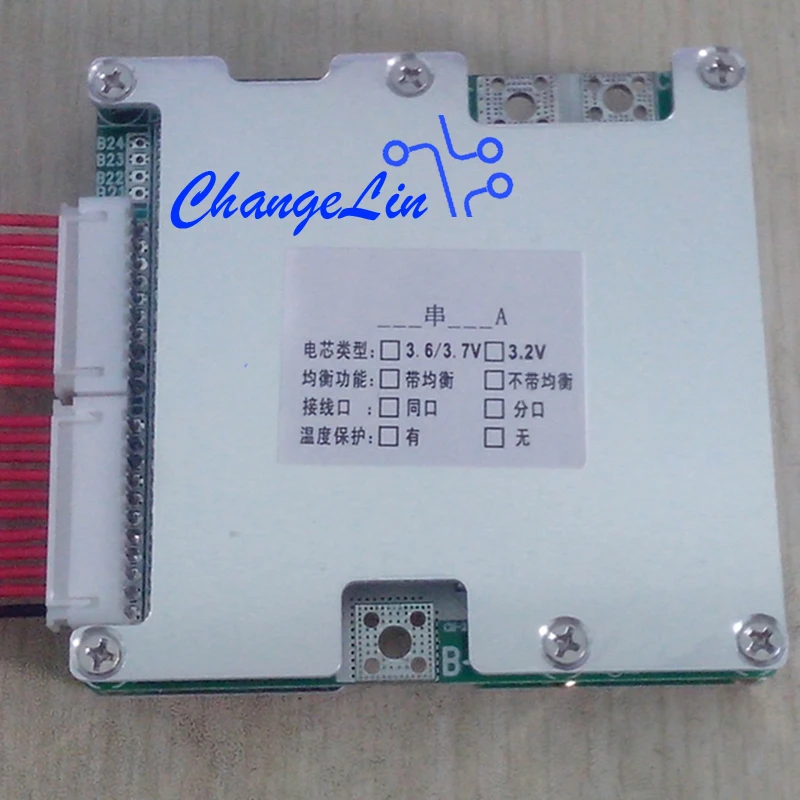

1. Полное изображение защитной платы. Каждая Защитная плата поставляется с набором кабелей длиной 500 мм.

2. Детальное изображение верхнего слоя деталей. 1) для питания, верхняя часть может вместить до 6 зарядных MOS и 6 разрядных MOS. Он может поддерживать непрерывную разрядку и зарядку под током 42A. Питание отсоединяется и устанавливается более, чем необходимо, в сочетании с лужеными электрическими проводами, что улучшило его емкость, обеспечив нагрев и надежность. 2) рядом с P-pad есть мощные ТВ-панели. Когда защитная плата разряжена, она может эффективно подавить всплеск и повысить надежность. 3) контрольные детали разработаны независимо, с каждой частью, работающей без помех друг друга.

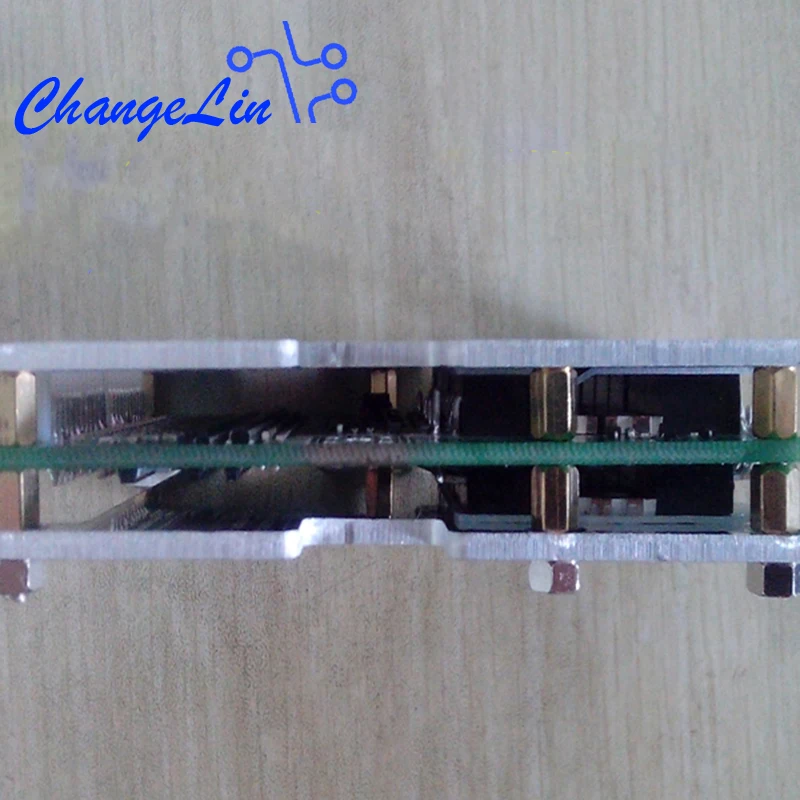

3. Когда вы выбираете продукт, работающий в настоящее время более 42A, MOS и радиатор оснащены в нижней части платы.

4. Когда вы выбираете изделие, работающих на ток под 42A, MOS заменяется бумага 0,5 мм толщиной в качестве изолятора и защитная часть.

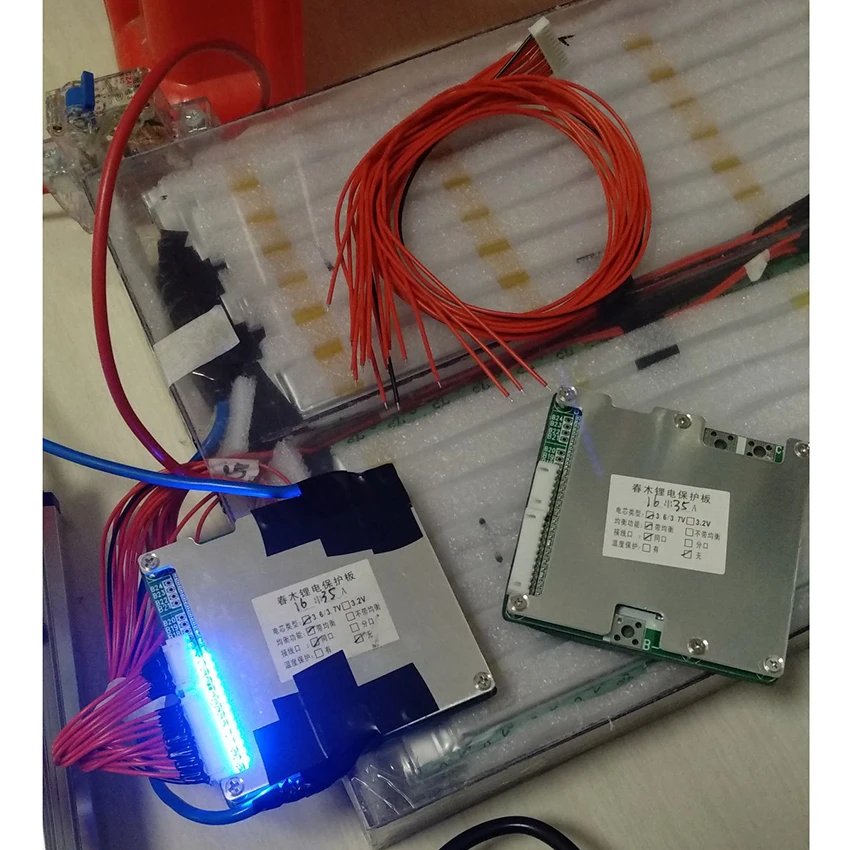

5. Представление о том, как подключены провода
