Информация о продукте

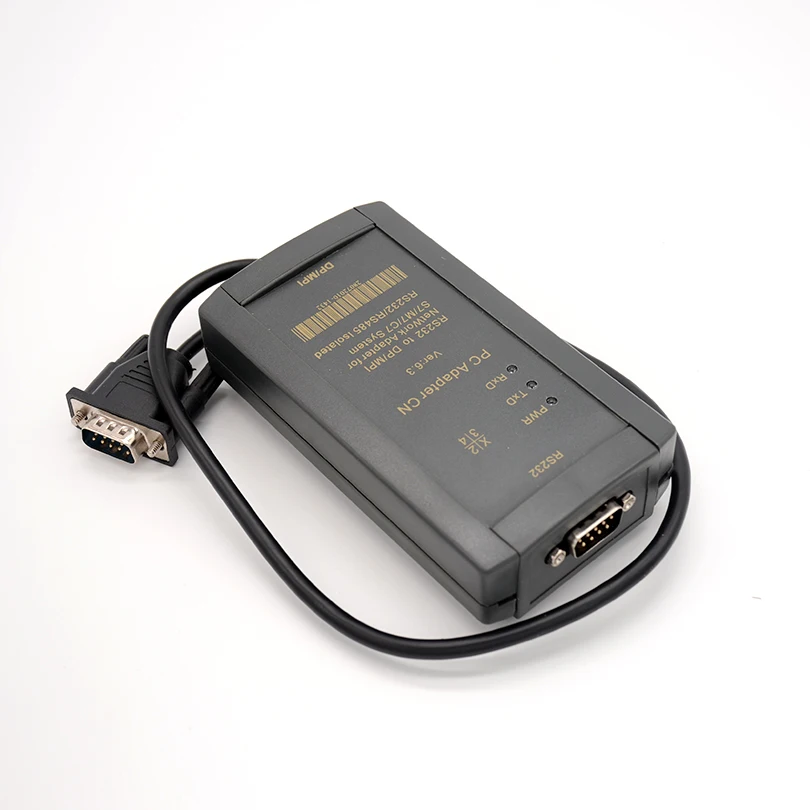

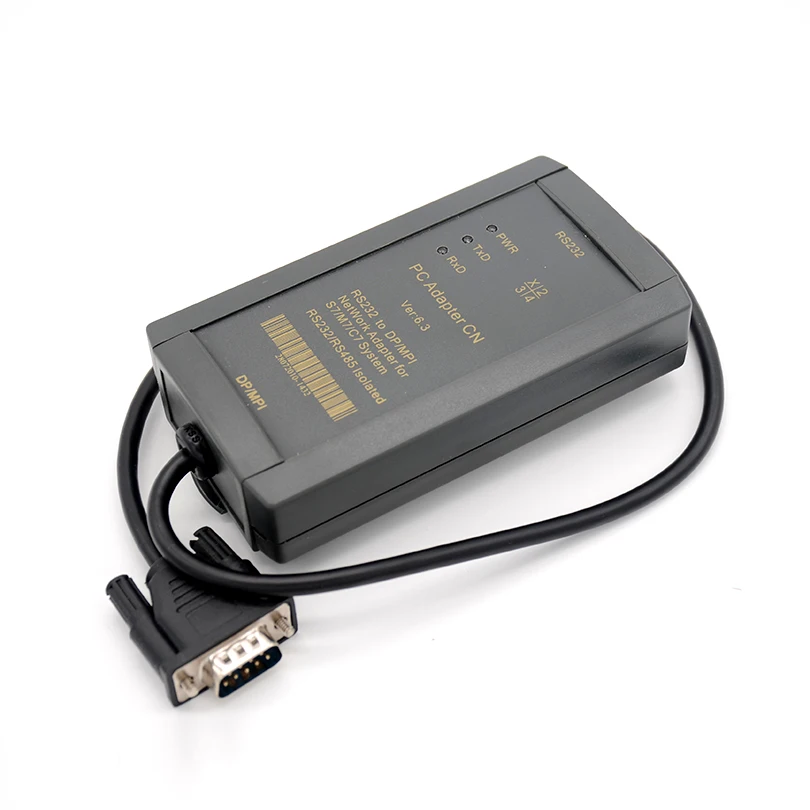

Oduct введение Адаптер для ПК CN-это высокотехнологичный Адаптер, совместимый с адаптером для ПК Siemens и HMI Адаптер, полная поддержка RS232 последовательного порта ПК и HMI для PROFIBUS/MPI связи, принять Чип процессора протокола Siemens, никаких функциональных дефектов. ПК адаптер CN является опто-изолированным Адаптер для промышленного дизайна. Он имеет защиту от перенапряжения и защиту от молнии на Интерфейс RS232 и интерфейс RS485, поддержка горячей вилки, подходит для серии Siemens S7-300/400 ПЛК и другое оборудование с PROFIBUS/MPI интерфейсом. В частности, это относится к сильным Мешать в промышленных ситуациях и гарантия в цепи гарантирует безопасную работу Системы. ПК адаптер CN может общаться между S7-300/400PLC и RS232 интерфейс третьего Партия HMI, может заменить Siemens адаптер HMI. Низкая версия PC/MPI + не использует чип процессора протокола Siemens, но принимает MCU и используйте программное обеспечение для достижения протокола profibus, протокол не является идеальным и имеет Дефект, поддерживает только MPI связь, не поддерживает связь profibus, можно подключить только несколько HMI и имеет дефект. Когда в сети много узлов или сторонних устройств, они не могут Определите каждый узел. В то же время, это может иметь риск, что ПК/MPI + не может быть использован после Внутренняя программа PLC обновляется в будущем. Сетевой тип и скорость передачи данных, поддерживающие адаптер ПК CN:

Основные технические характеристики:

● Интерфейс RS232 может подключать ПК или HMI и т. Д. Сторонние устройства, скорость передачи данных 9,6 кбит/с ~ 115,2 кбит/с автоматически настраивается. ● Поддержка PROFIBUS и MPI связи, тест на протокол автошины, самая большая скорость передачи данных 1.5Mbps. ● Источник питания от порта PLC, 24VDC, потребляемая мощность 2 Вт, с перегрузки по току и Защита от скачков напряжения. ● Power-RS485-RS232 Все изолированные ● Опто-изолированное напряжение 1000VDC. ● Интерфейс RS232 имеет защиту от скачков ● Интерфейс RS485 имеет защиту от молнии и скачков, повторяемость перенапряжения: Ipp = 100A (10/700us, 4KV), соответствует стандарту ITU-TK20/21, VDE 0433. ± 15KV от электростатического разряда Средства защиты. ● Требуется дополнительная мощность 24 В постоянного тока для дальней связи, самый большой кабель Длина соответствует стандарту profibus. ● С индикатором питания, индикатором передачи данных, индикатором приема данных Можно установить адаптер на S7-300/400PLC рельс или 35 мм стандартный рельс. ● Размер формы: 123 мм × 68 мм × 30 мм (длина * ширина * высота), с монтажным кронштейном ● Рабочая температура:-20 ~ + 75 ℃

Почему 24 V мощность, RS232 и RS485 три стороны все должны быть изолированы? Это потому, что 7 Pin и 2 pin (выходная мощность 24VDC) и RS485 интерфейс (DB9F розетка 3, 4, 5, 6, 8, 9 pin) на Разъем PLC PROFIBUS изолирован, если адаптер не изолирован, это повредит PLC Система изоляции, затем повреждает ПЛК или вызывает помехи.

Адаптер для ПК CN установки

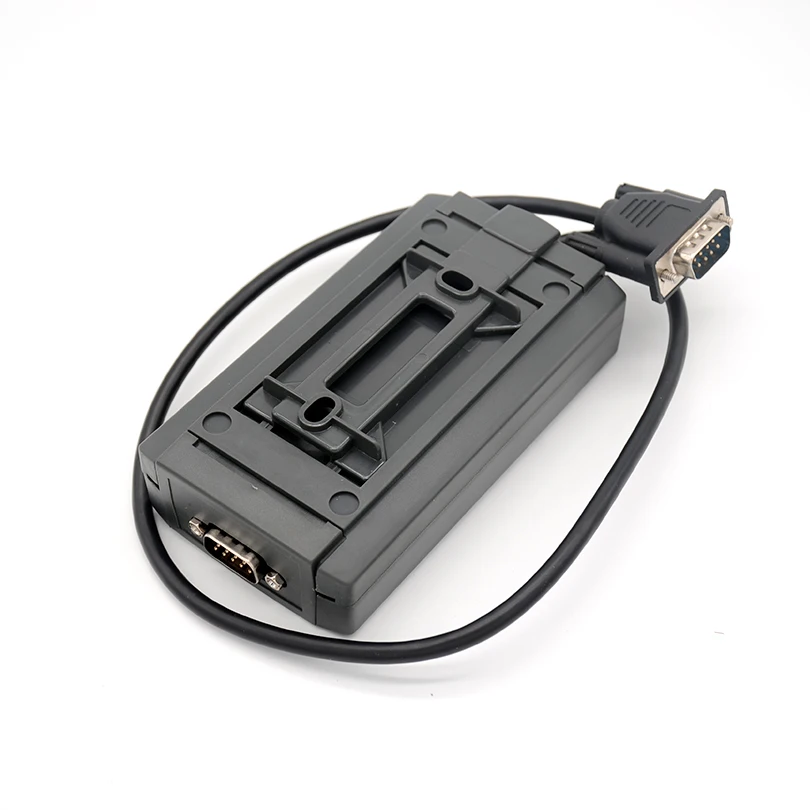

Вы можете поместить адаптер ПК CN на ваш стол или установить его на рельс шкафа управления. Он имеет Монтажный кронштейн аксессуар. Пользователь может самостоятельно сделать алюминиевую доску толщиной 1,5 мм ~ 2,5 мм, затем установите адаптер на S7-300/400PLC рельс или 35 мм стандартный рельс.

Используйте кабель RS232, который прикреплен к адаптеру ПК CN для подключения адаптера ПК CN И интерфейс RS232 ПК. Когда вы хотите подключить HMI, пользователю может потребоваться самостоятельно сделать другой Кабель RS232 в соответствии с руководством пользователя HMI различных производителей. Увеличьте Расстояние связи интерфейса RS485 Вам нужно добавить 24VDC мощность между 7 пин и 2 pin-код RS485 интерфейс и подключения Нагрузочный резистор с диагональю экрана 3 pin-8 pin-код RS485 сигнала для ПК адаптер CN RS485 Интерфейс междугородной связи.

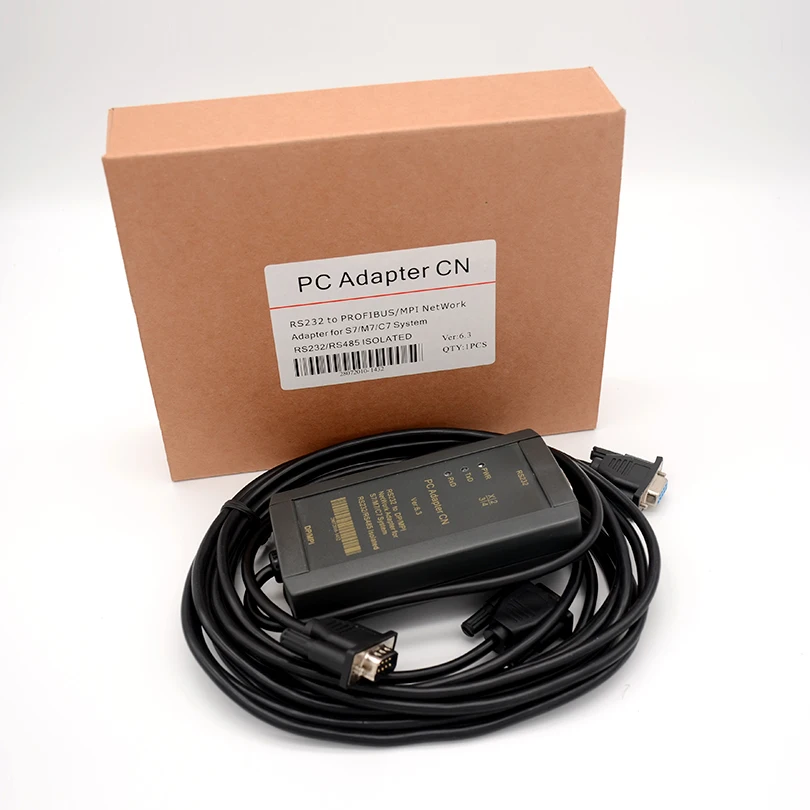

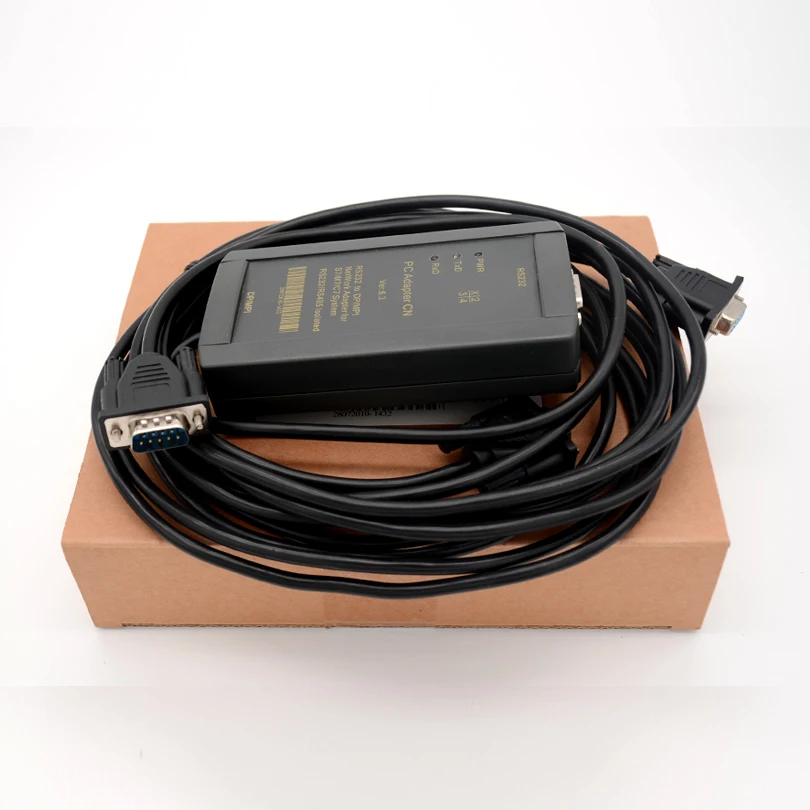

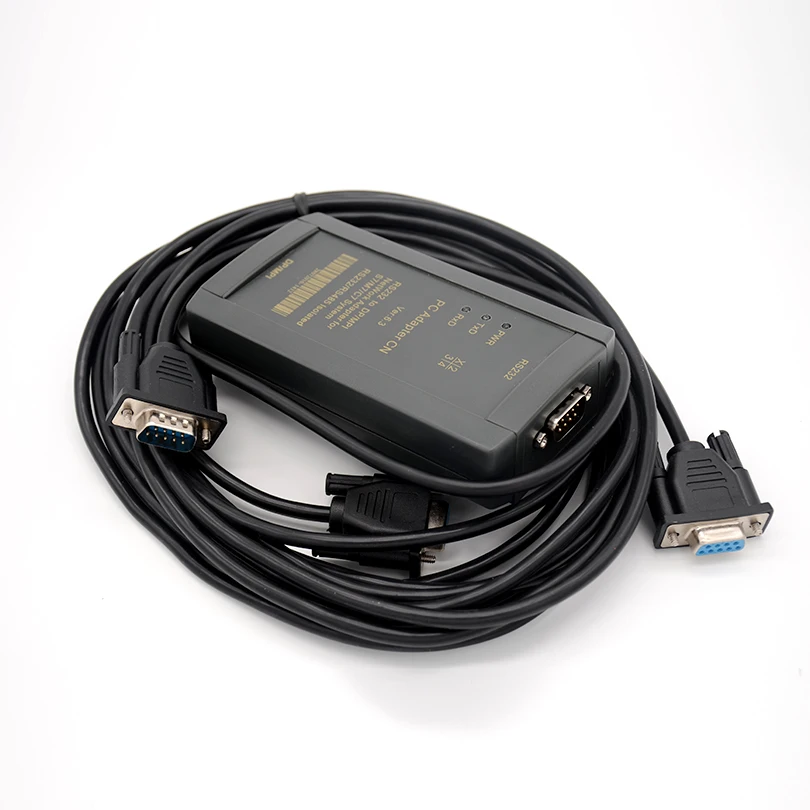

Содержание продукта Адаптер для ПК CN 1 PC Монтажный кронштейн 1 шт. Кабель RS232, 1 шт., 5 м. Руководство пользователя 1 шт. Требование операционной системы На ПК требуется следующая операционная система Windows 2000 Windows XP Professional Windows XP Home Windows сервер 2003 стандартная версия Windows Vista Windows 7 Использование адаптера ПК CN: Набор PG/PC интерфейс: Запустите программное обеспечение STEP7, нажмите кнопку «Set PG/PC interface» и Отобразите следующий список: -Адаптер для ПК (Авто) -Адаптер для ПК (MPI) -Адаптер для ПК (PROFIBUS) Если приведенный выше список не показан, нажмите кнопку «выбрать...», чтобы установить или удалить интерфейсы. Выберите один из интерфейсов в списке, нажмите кнопку «свойство», выберите com-порт в «локальном» Подключение», скорость передачи 19200bps и 38400bps оба в порядке. Адаптер для ПК CN будет Автоматически Отрегулируйте выбранную скорость передачи данных. Затем нажмите «ОК». Когда вы выбираете различные Интерфейсы в списке, вы все выбираете com-порт в «локальном подключении».

Если вам нужно использовать другие скорости передачи данных, за исключением 19,2 K и 38,4 K, вам нужно установить инструмент Программное обеспечение, пожалуйста, проконсультируйтесь с производителем. Настройка программного обеспечения STEP7 при общении с MPI интерфейсом S7-300/400PLC: Подключите ПК адаптер CN к MPI интерфейсу S7-300/400CPU. Введите основной интерфейс программного обеспечения Step7 (SIMATIC Manager), нажмите «Set PG/PC interface» под Меню «option» для ввода интерфейса настройки PG/PC. 1. Выберите «адаптер ПК (MPI)», нажмите кнопку «свойство», чтобы ввести параметры интерфейса MPI.

1. Нажмите на верхнюю кнопку «MPI», установите параметр интерфейса адаптера MPI, выберите скорость передачи данных 187,5 кбит/с или 19,2 кбит/с или 1,5 Мбит/с, скорость передачи данных должно быть таким же, как и PLC MPI интерфейс Скорость передачи данных. Если вы не знаете скорость передачи данных через интерфейс PLC MPI, вы можете выбрать «адаптер для ПК (Авто)» для проверки. Другие параметры по умолчанию, нажмите кнопку «ок», чтобы вернуть предыдущий В меню нажмите «OK», чтобы вернуть основной интерфейс.

3. Онлайн-тест: после PC адаптер CN соединяет MPI интерфейс S7-300/400PLC и COM порт ПК, затем нажмите красную кнопку в главном меню следующим образом и Появится информация в Красной рамке и покажет, что онлайн-тест Ок. И теперь все настройки завершены. Теперь вы можете продолжать работу, такую как Загрузка и загрузка программы, мониторинг и т. Д.

Настройка программного обеспечения STEP7 при общении с PROFIBUS-DP интерфейсом S7-300/400PLC 10 Подключите ПК адаптер CN к DP интерфейсу S7-300/400CPU. Введите основной интерфейс программного обеспечения Step7 (SIMATIC Manager), нажмите «Set PG/PC interface» под Меню «option» для ввода интерфейса настройки PG/PC. 1. Выберите «адаптер ПК (PROFIBUS)», нажмите кнопку «свойство», чтобы ввести параметры интерфейса DP Установка.

2. Нажмите на верхнюю опцию PROFIBUS, установите параметр интерфейса адаптера PROFIBUS, бод Скорость, которую вы выбираете, должна быть такой же, как скорость передачи данных интерфейса PLC PROFIBUS. Если вы Не знаю скорость передачи данных интерфейса PLC PROFIBUS, вы можете выбрать «адаптер ПК (Авто)» для Проверьте. Другие параметры по умолчанию, нажмите кнопку «ОК», чтобы вернуть предыдущее меню, нажмите «ок», чтобы Верните основной интерфейс.

ПК адаптер CN поддержка PROFIBUS-DP/стандарт/Универсальный (DP/FMS). 3. Онлайн-тест: после PC адаптер CN соединяет DP Интерфейс S7-300/400PLC и COM порт ПК, затем нажмите кнопку red Circle в главном меню следующим образом и появится информация в Красная рамка с маркировкой и показывает онлайн-тест в порядке. И теперь все настройки завершены. Теперь вы можете перейти на работу, такую как загрузка и загрузка программы, мониторинг и т. д.

Настройка программного обеспечения STEP7 при общении с S7-300/400PLC с помощью автоматической шины Протокол испытаний методом Ли адаптер ПК CN соединяет ИНТЕРФЕЙС MPI или интерфейс PROFIBUS S7-300/400CPU, вы можете использовать метод автоматического тестирования протокола шины для связи С PLC, этот motod может автоматически проверить протокол связи PLC и скорость передачи данных и т. Д. Параметры. 1. Выберите «адаптер ПК (Авто)», нажмите кнопку «свойство», чтобы войти в автоматическую настройку тестирования шины.

2. Нажмите кнопку «start network test», затем вы получите Тип сети PLC и скорость передачи данных и т. д. Параметры через несколько секунд.

3. Онлайн-тест: нажмите красную круглую кнопку в главном меню следующим образом и появится информация В Красной рамке и показать онлайн-тест в порядке. И теперь все настройки завершены. Теперь вы можете перейти на работу, такую как загрузка и загрузка программы, мониторинг и т. д.
