Характеристики
BH 485G Описание оптической изолированной защиты интерфейсов RS485|Промышленные
История изменения цены
*Текущая стоимость 8 095,50 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-06-2026 | 10281.42 руб. | 10487.38 руб. | 10384 руб. |
| Feb-06-2026 | 8338.86 руб. | 8505.52 руб. | 8421.5 руб. |
| Jan-06-2026 | 10119.22 руб. | 10321.64 руб. | 10220 руб. |
| Dec-06-2025 | 10038.60 руб. | 10239.6 руб. | 10138.5 руб. |
| Nov-06-2025 | 8014.17 руб. | 8174.47 руб. | 8094 руб. |
| Oct-06-2025 | 9876.35 руб. | 10074.27 руб. | 9975 руб. |
| Sep-06-2025 | 9795.29 руб. | 9991.41 руб. | 9893 руб. |
| Aug-06-2025 | 9714.1 руб. | 9908.79 руб. | 9811 руб. |
Описание товара

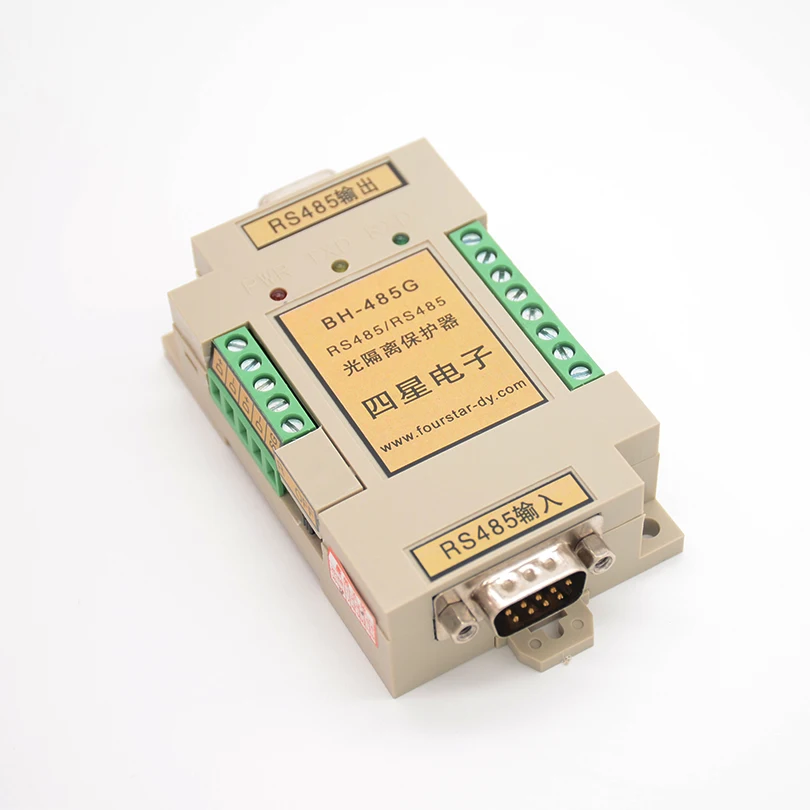

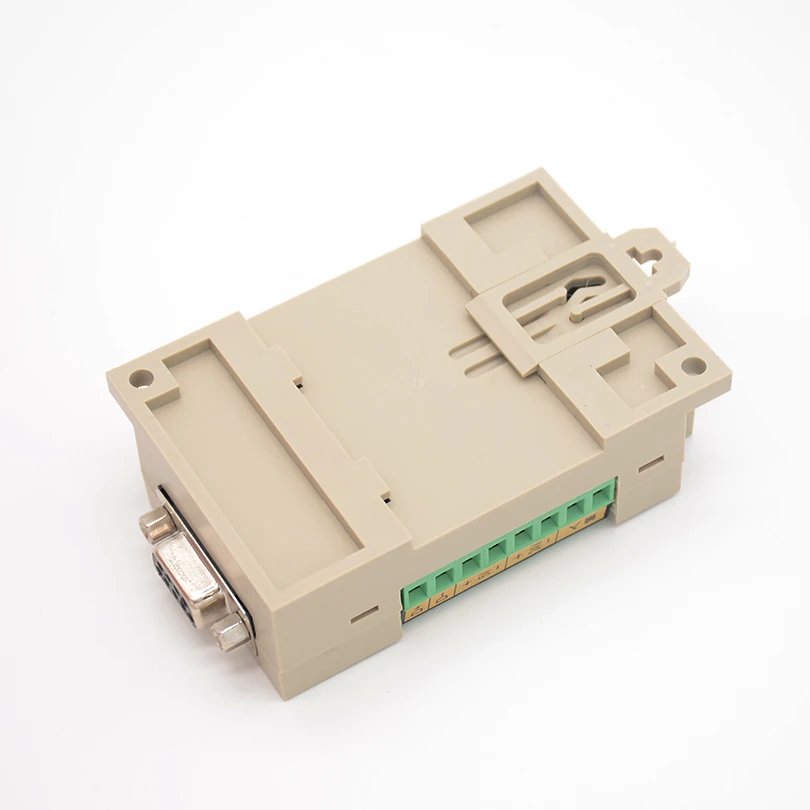

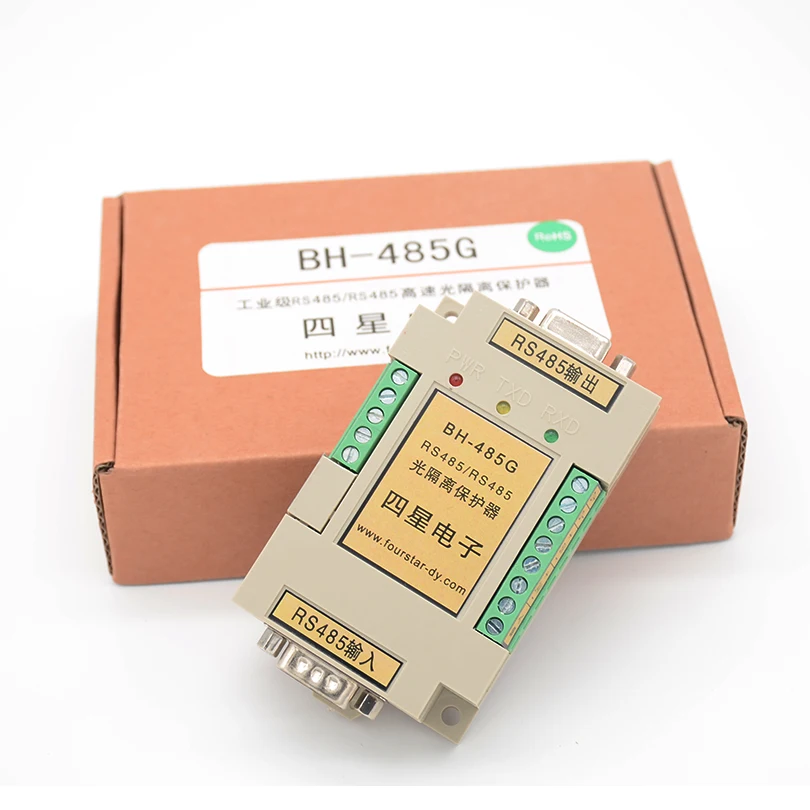

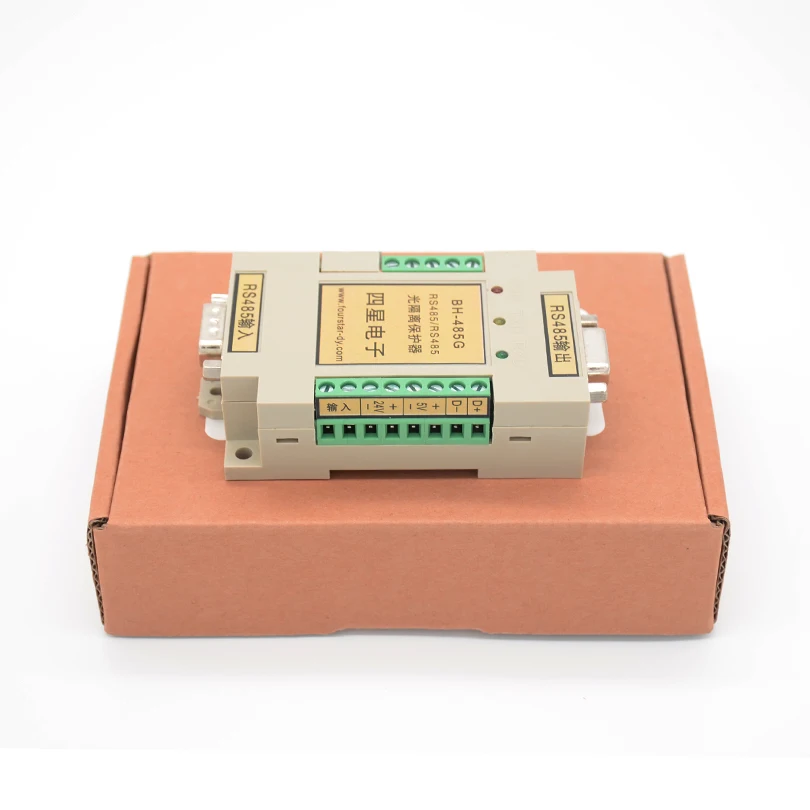

BH-485G Описание оптической изолированной защиты интерфейсов RS485
BH-485G-это оптическая изолированная защита интерфейсов RS485 witch предназначена для решения проблемы помех в коммуникациях и защиты интерфейсов. Он применяется к любому стандартному интерфейсу RS485, с высокоскоростным фотоэлектронным сегрегацией, антистатическим, анти-Молниеносным ударом, расширением расстояния связи, увеличением количества веб-сайтов и другими функциями. Этот продукт значительно улучшит защиту от помех, надежность и безопасность систем связи, системы RS485 особенно. Полностью решить легко поврежденную проблему интерфейса.
Принцип работы:
Как на карте, через соответствие цепи RS485, сигнал RS485 оборудования отправляется в фотоэлектрическую изолированную цепь для реализации фотоэлектрической изоляции. Сигнал после изоляции может выводить стандартный сигнал RS485 от промышленного уровня анти-молнии RS485 чип после обработки. Напротив, процессы ввода и вывода сигналов примерно одинаковы. Этот продукт использует 2 Мини DC/DC изолированную мощность и реализует всестороннюю изоляцию между сигналами RS485, сигналом и мощностью. Он также обеспечивает 24 В постоянного тока и 5 в постоянного тока внешние входные каналы питания; пользователи могут выбрать входное напряжение на основе фактических ситуаций. Внешний источник питания может быть получен от устройства или подключен внешне отдельно.
Технические детали:
1. Мощность: 9-40VDC внешний, 1 Вт или 5VDC, 1 Вт опционально 2. максимальное расстояние связи: 3500 м (4,8 кбит/с), 2000 м (9,6 кбит/с), 1500 м (19,2 кбит/с), 800 м (187,5 кбит/с), 200 м (500 кбит/с) 、 100 м (1,5 Мбит/с, 3 Мбит/с), 50 м (6 Мбит/с) 3. Максимальная скорость связи: 0 ~ 10 Мбит/с, автоматически адаптивная 4. Шина может соединять 32 RS485 трансивера (более 32 требует утверждения, не более 512) 5. С переходным подавлением напряжения, может выдерживать переходное перенапряжение, мощность которого составляет до 600 Вт, анти-освещение и антистатическое разрядное воздействие 6. Защита входного сигнала приемника 7. Функция теплового отключения 8. Изолированное напряжение: 1000 В постоянного тока (до 3000 В постоянного тока, заявление требуется при заказе) 9. Температура:-20 ~ 75 ℃ 10 Вес: 100 г 11. Размеры: 85 × 55 × 25 12. Установка: Установка стандартного отверстия для рельсов и болтов 35 мм
Форма и определение видео сигналов:

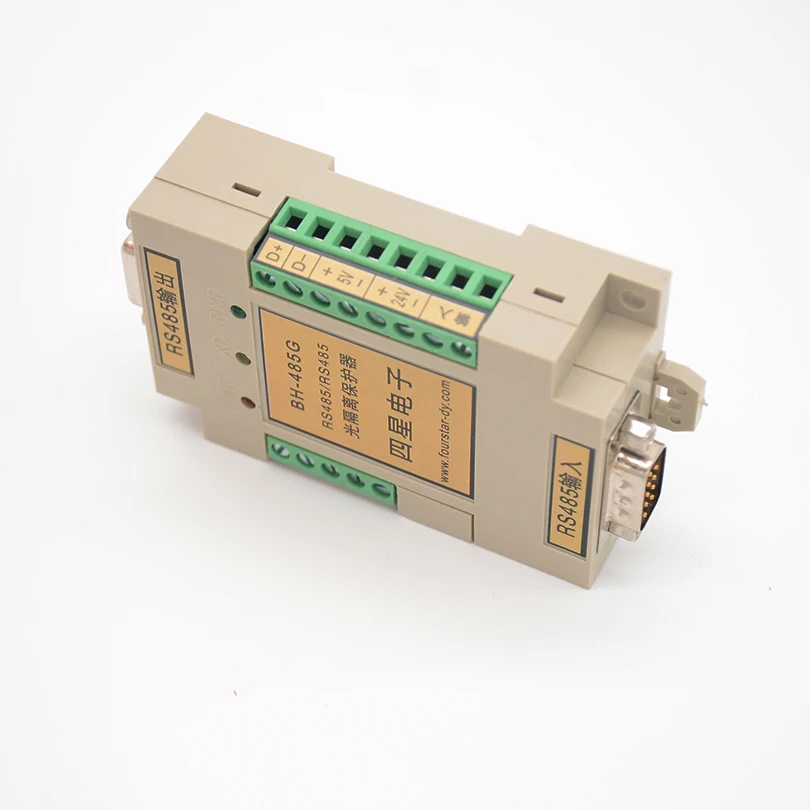

На концах ввода и вывода этого продукта используются клеммы проводов и выход DB9. Одинаковые сигналы этих двух способов являются параллельными. Определение штыревых указателей гнезда DB9 такое же, как и у Siemens S7-200 series PLC RS485 Communication mouth. Пользователи могут использовать его произвольно в зависимости от реальных ситуаций. Разъем DB9 более удобен для некоторых разъемов RS485 (например, разъем связи PLC) с питанием.
Ссылка на BH-485G и RS485 оборудования:
Ссылка RS485 входного конца этого продукта и RS485 коммуникационного отверстия оборудования (использовать терминал или DB9M разъем опционально) Следуйте "сигналы положительны к положительным и отрицательным, "принцип. Длина этого периода линий не может быть больше 50 м. И не должно быть сопротивления клеммы и резисторов pull-up/pull-down в полости оборудования RS485. RS485 оборудования должны быть интерфейсами ведьмы в соответствии со стандартом EIA/TIA-485. Конвертеры RS232/RS485 без мощности на рынке не будут применяться к этому продукту. Мощность может быть взята из оборудования. Или вы можете использовать отдельный постоянный источник питания. Если разъем device'RS485 с питанием, само-изготовленные кабели ведьмы соединяют оборудование и DB9M гнездо будет очень удобным, простым и красивым. Примеры:
1. Подключение BH-485G и Siemens S7-200PLC:
7-контактный и 2-контактный на интерфейсе RS485 (DB9F) S7-200PLC-это Выходная мощность 24 В постоянного тока, 6-контактный и 5-контактный-выходная мощность 5 в постоянного тока, но он не может быть использован, потому что есть 100 ток Ома-ограниченная ведьма сопротивления параллельно соединена с этой мощностью 5 в постоянного тока.
2. Подключение BH-485G и Schneider NEZA серии PLC:
8-контактный и 7-контактный разъем связи MD8F серии Schneider NEZA PLC-это выходная мощность 5 в постоянного тока, 1-контактный и 2-контактный-сигнал RS485, таким образом, можно использовать самодельные кабели MD8M/DB9F.
Как использовать:
BH-485G может сделать 64 узлов RS485 в изолированную коммуникационную сеть RS485, самый большой диапазон связи-3,5 км (4,8 кбит/с), 2 км (9,6 кбит/с), 1,5 км (19,2 кбит/с), 800 м (187,5 кбит/с), 200 м (500 кбит/с), 100 м (1,5 Мбит/с, 3 Мбит/с), 50 м (6 Мбит/с) и без изменения имеющегося программного обеспечения связи, как показано на рисунке. Поверните переключатель настройки выходного резистора K witch на BH-485G двух концов сетки на «R» (сопротивление подключения терминала), настройка сопротивления клеммы переключает K других узлов на «OFF» (сопротивление клеммы недопустимо).
Примечания:
1. Для линий связи площадь поперечного сечения должна быть более 0,5 мм2, характерное сопротивление-витая пара ведьмы-120 Ом. 2, чтобы предотвратить попадание напряжения в обычном режиме интерфейсов RS485 за пределы допустимого диапазона и снизить надежность связи даже повредить интерфейс, провода с низким сопротивлением, площадь поперечного сечения которых составляет 1 мм2, можно использовать для соединения каждого BH-485G сигнального заземления «SG» Чтобы устранить разность потенциалов каждого узла в сети. 3, подключите BH-485G, импортируя окончание с ртом оборудования RS485, и каждый BH-485G может подключать только один РТ оборудования RS485. Подключите выходное завершение BH-485G к сети шины RS485, и два не могут работать в неправильном направлении. 4, длина от каждого BH-485G до автобусного кабеля (расширения) не может быть больше 15 м, в противном случае они будут иметь эхо, что влияет на нормальную связь всей системы. Конечно, не будет проблем с расширением, если вы использовали две пары соединения D +, D-terminal в качестве карты. 5. Для настройки сопротивления Клеммы: роль сопротивления клеммы заключается в устранении искажений формы волны, вызванных отражением сигнала во время связи; настройка сопротивления клеммы Переключатель K BH-485G на клемме и перед концами должен быть включен в "R" (Сопротивление клеммы 120 Ом должно быть подключено) и переключатель настройки сопротивления клеммы K других BH-485G линий связи должен быть перенесен на «OFF» (сопротивление клеммы неприемлемо).
