OEM Прямая продажа с фабрики мини Быстрая 10/100 Мбит/с 2 порта ethernet сеть lan хаб

OEM Прямая продажа с фабрики мини Быстрая 10/100 Мбит/с 2 порта ethernet сеть lan хаб

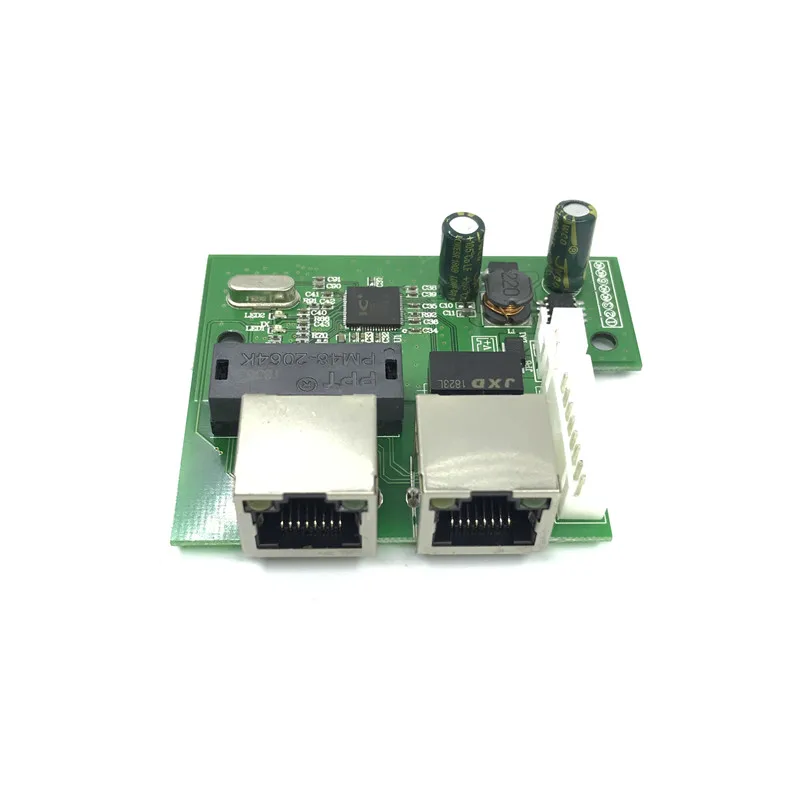

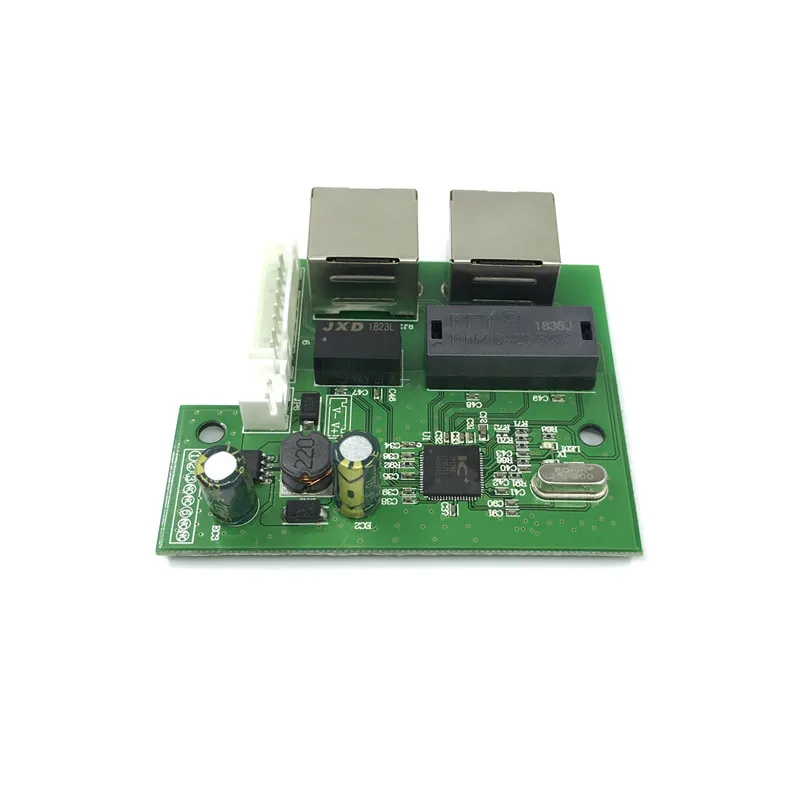

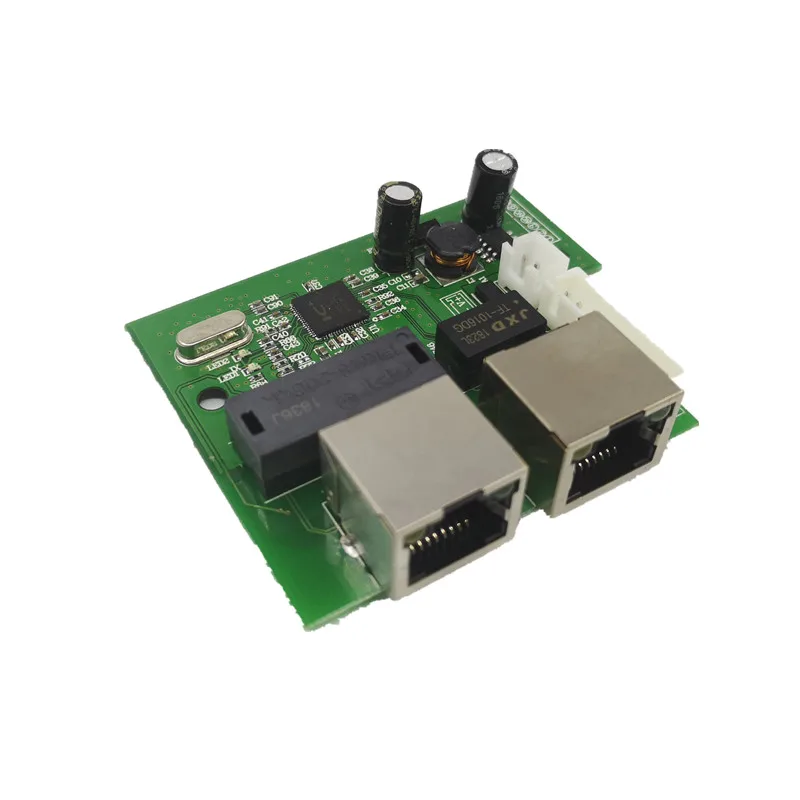

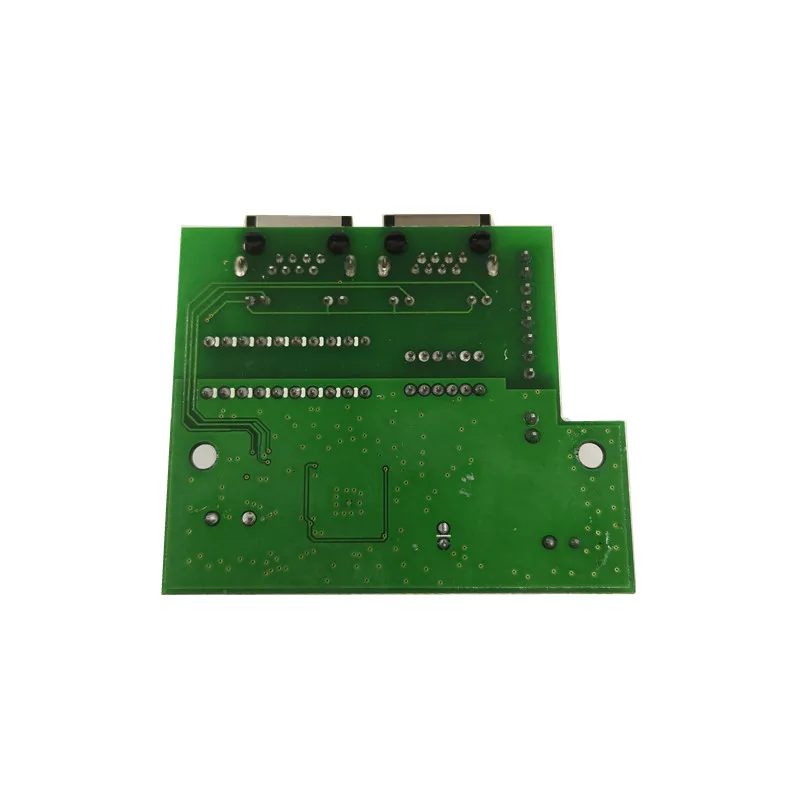

Мини 2 порта Ethernet сетевой коммутатор

1 2 rj45 + 1*8 контактный головной порт

2 10/100 Мбит/с

3 PCBA Размер: 65x54x15мм

4 Plug n play

5 Входное напряжение постоянного тока 5-7,5 В

ES2105DR-H2-это высокопроизводительная плата Ethernet с 2 портами 10/100 Мбит/с. он обеспечивает простое сетевое подключение к вашей рабочей группе или серверу, простоту подключения и воспроизведения, гибкую неблокирующую архитектуру, пользователи могут быть освобождены от ограничений полосы пропускания и медиа-сетей.

2 порта 10/100 Мбит/с Ethernet коммутатор pcba, каждый порт для поддержки функции автоматического согласования. для широкополосной локальной сети связи, это обеспечивает экономичный, практичный, экономичный 10/100 Мбит/с LAN обмен, И он подключается к каждому конечному пользователю локальной сети, чтобы обеспечить стабильную производительность и высокую скорость передачи данных, каждый порт поддерживает режим store-And-forward, он может эффективно изолировать штормы трансляции, Уменьшение ошибки в пакете и неправильного пакета, чтобы избежать перегрузки сети и коллизии.

Модуль переключателя обеспечивает полудуплексное управление потоком и полнодуплексный режим обратного давления на всех портах, он может улучшить пропускную способность сервера и совместимость с сетевым протоколом. кроме того, светодиодный индикатор для диагностики рабочего состояния каждого порта и всей системы, этот переключатель энергосбережения и охраны окружающей среды.

Коммутационная плата, предназначенная для расширения данных, расширения кабелей, преобразования данных в Ethernet, изысканный внешний дизайн Mini, очень любимые отечественные и зарубежные клиенты

Соответствует стандартам IEEE 802,3 и IEEE 802.3u

Выходной интерфейс для 2 имеют желтый и зеленый свет RJ45 и 8-контактный разъем заголовка

3 10/100 Мбит/с авто-Переговорные порты с поддержкой Auto-MDI/MDIX

Поддержка управления потоком IEEE 802.3x для полнодуплексного режима и обратного давления для полудуплексного режима на всех портах

Неблокирующая коммутационная архитектура, которая вперед и фильтровать пакеты на скорости провода для максимальной пропускной способности

Поддержка mac-адреса автоматического обучения и автоматического старения

Светодиодные индикаторы для мониторинга мощности, связи/активности

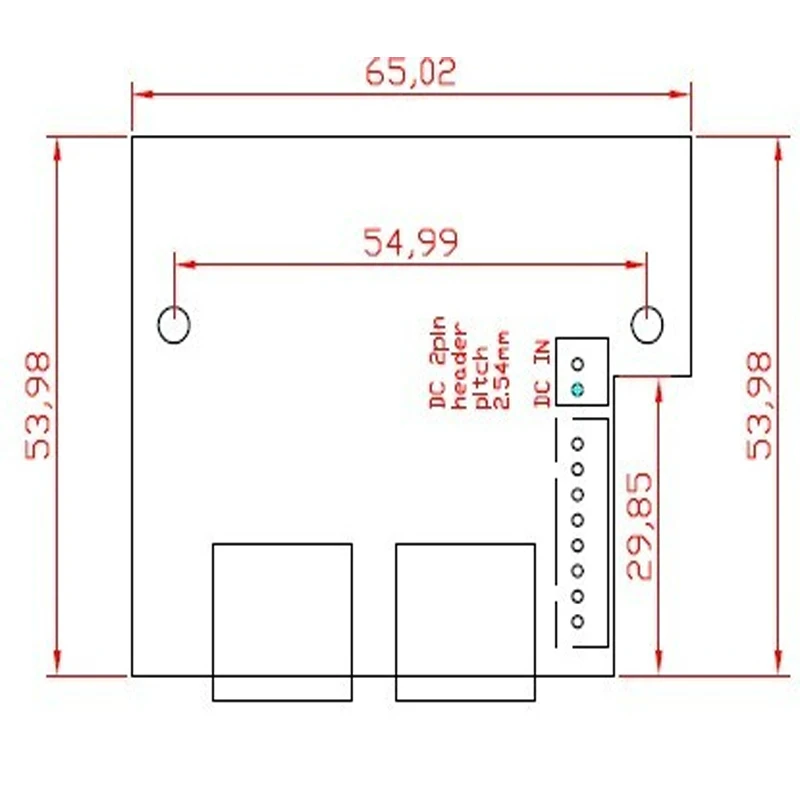

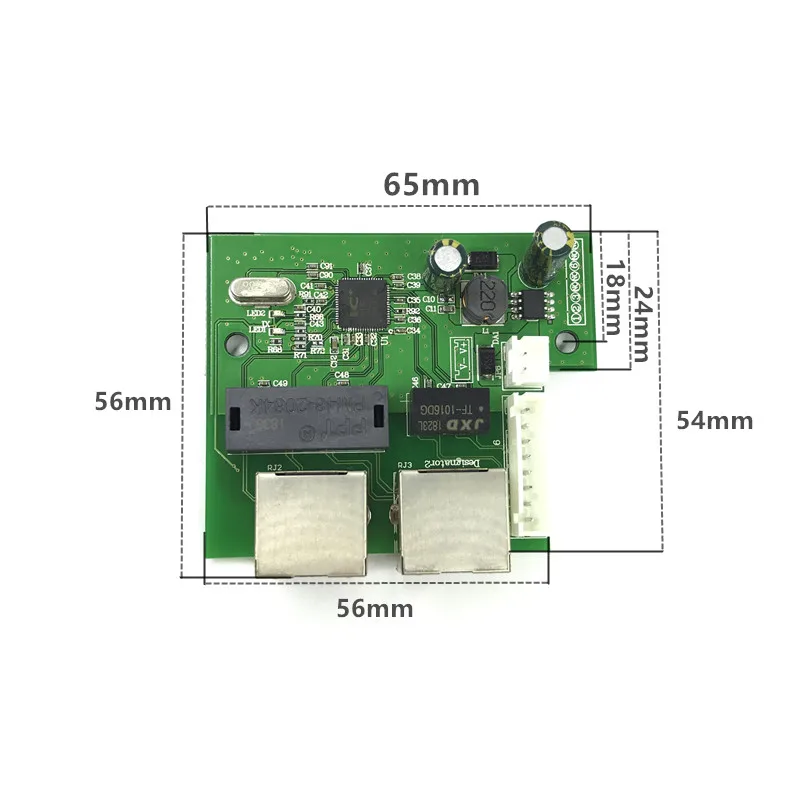

Мини кабель размер дизайн, PCBA Размер: 65x54x15 мм

Внешняя поставкаДиапазон входного напряжения постоянного тока 5-7,5 В

OEM/ODM, высокопроизводительные кабельные коробки Ethernet Переключатель платы

8-контактный штыревой разъемОпределение: 1 RX + 2 RX-3 TX + 4 NC 5 NC 6TX-7 NC 8 NC

Вход питания постоянного токаОпределение:1 DC + 2 DC-

Выходной сигнал 8pin заголовокVSШтырь RJ45

8 pinЗаголовок VSШтырь RJ45

1 RX + VS 1 RX +

2 RX-VS 2 RX-

3 TX + VS 3 TX +

4 NC VS 4 NC

5 NC VS 5 NC

6 TX-VS 6 TX-

7 NC VS 7 NC

8 NC VS 8 NC

RJ-45 PIN Спецификация

На следующей схеме и таблицах показаны стандартные RJ-45 сосудов/соединителей и их контактных назначений.
