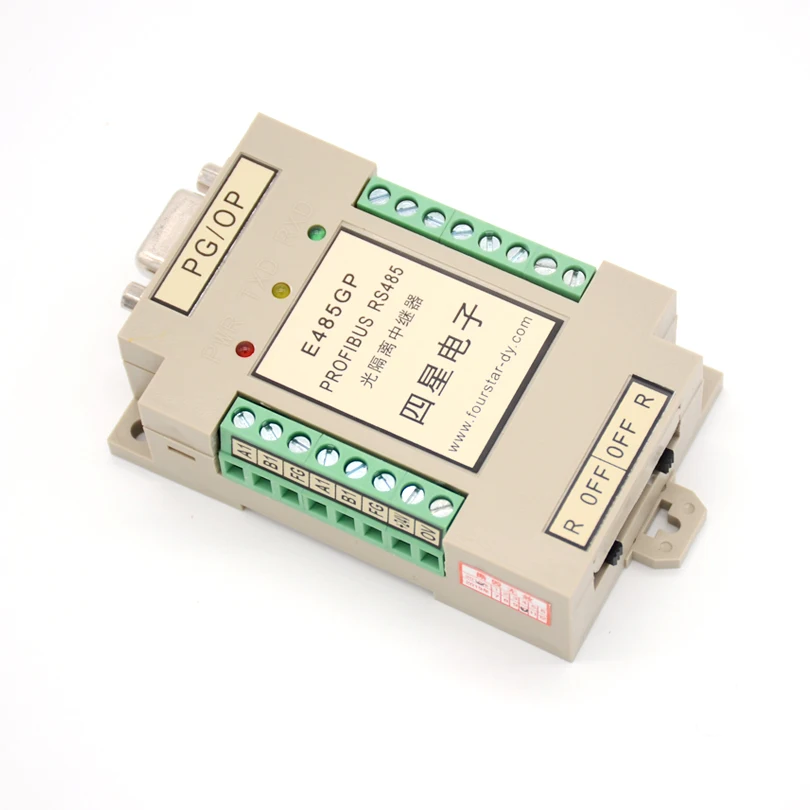

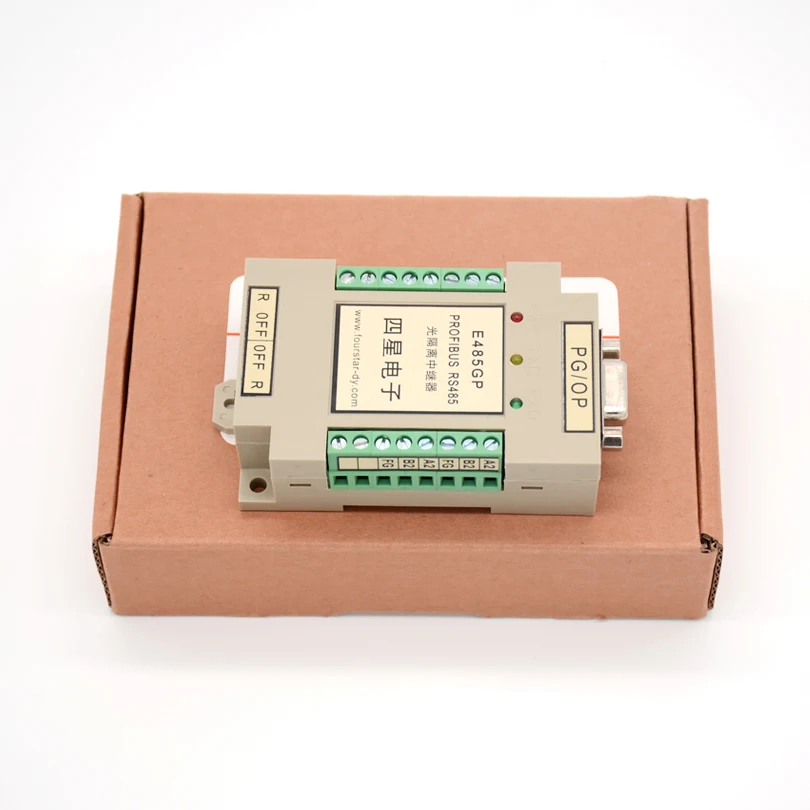

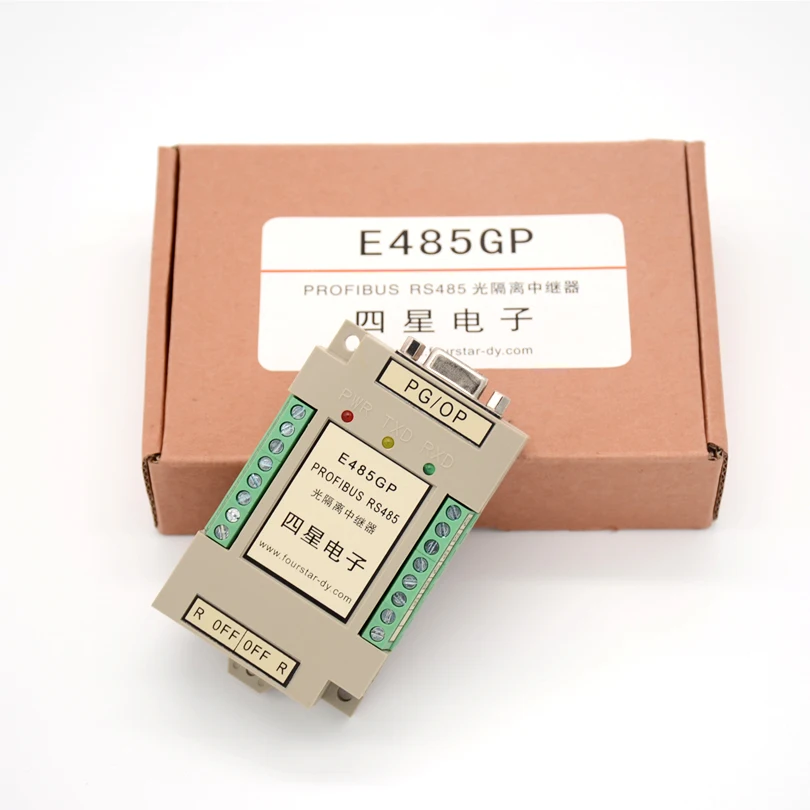

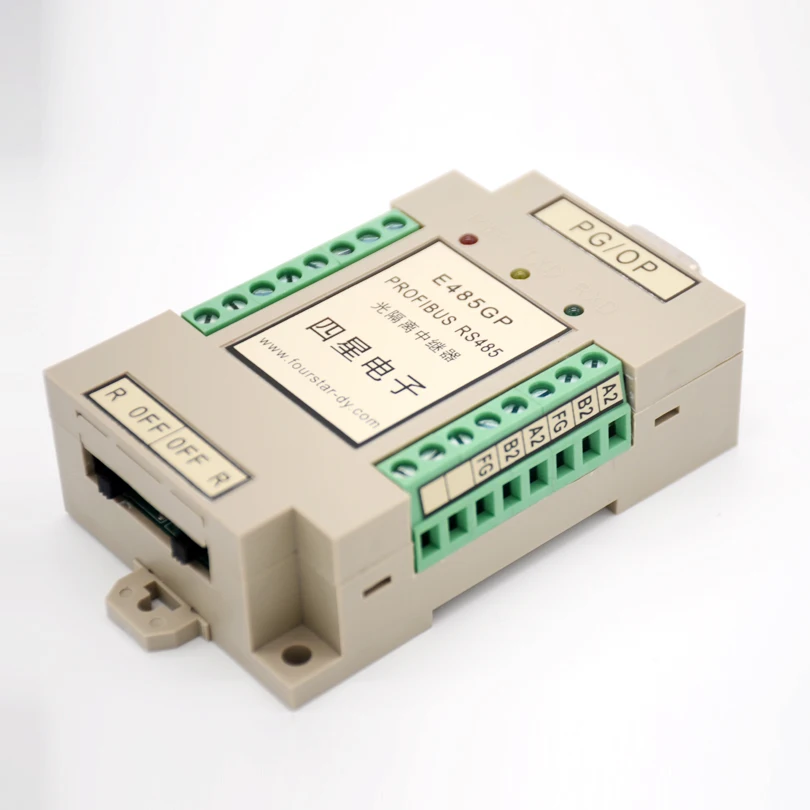

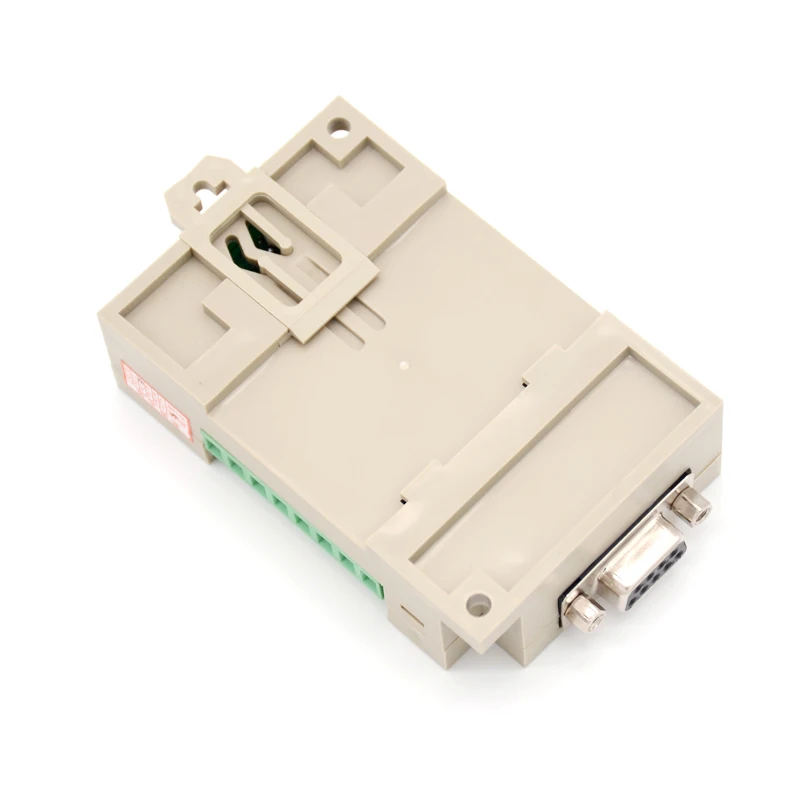

E485GP RS485 светильник-Изолированный Ручной репитер

E485GP совместим с ретранслятором Siemens 6 ES7 972-0AA01-0XA0, является высокоскоростным изолированным ретранслятором PROFIBUS, предназначенным для шины PROFIBUS, подходит для всех сетей RS485, таких как сеть PROFIBUS, сеть PPI, сеть MPI, сеть MODBUS и сеть связи с бесплатными портами. Он может реализовать изоляцию сигнала и усиление. Когда расстояние связи RS485 превышает соответствующую скорость передачи данных, или узлы в сети больше, чем положенное число, вы должны использовать ретрансляторы для усиления сигнала. Продукты имеют такие характеристики, как увеличение расстояния связи, автоматическое переключение потока сигналов и автоматическая адаптация скорости передачи данных. Все их промышленные устройства антистатические и противоударные, что позволяет им стабильно работать в плохой промышленной среде. Когда количество подключенных к шиной узлов составляет более 32 или Соединительный кабель между автобусами превышает максимальная длина кабеля (см. Таблицу ниже), вам необходимо использовать ретрансляторы для усиления сигнала.

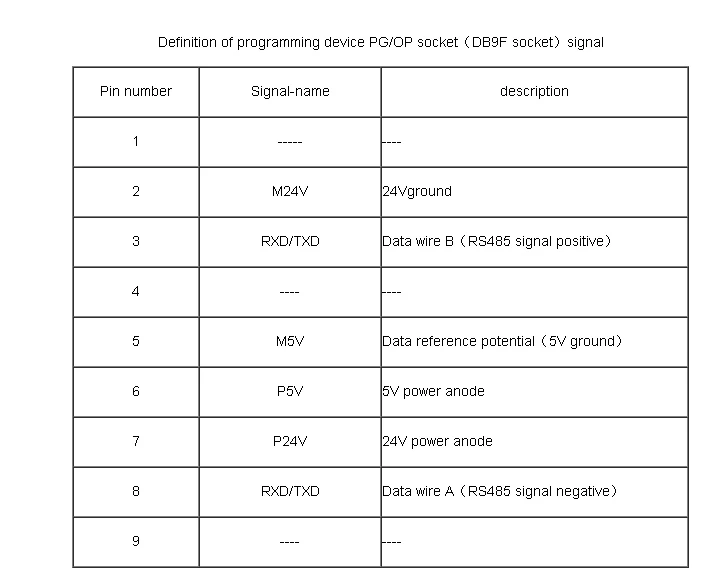

Технические детали

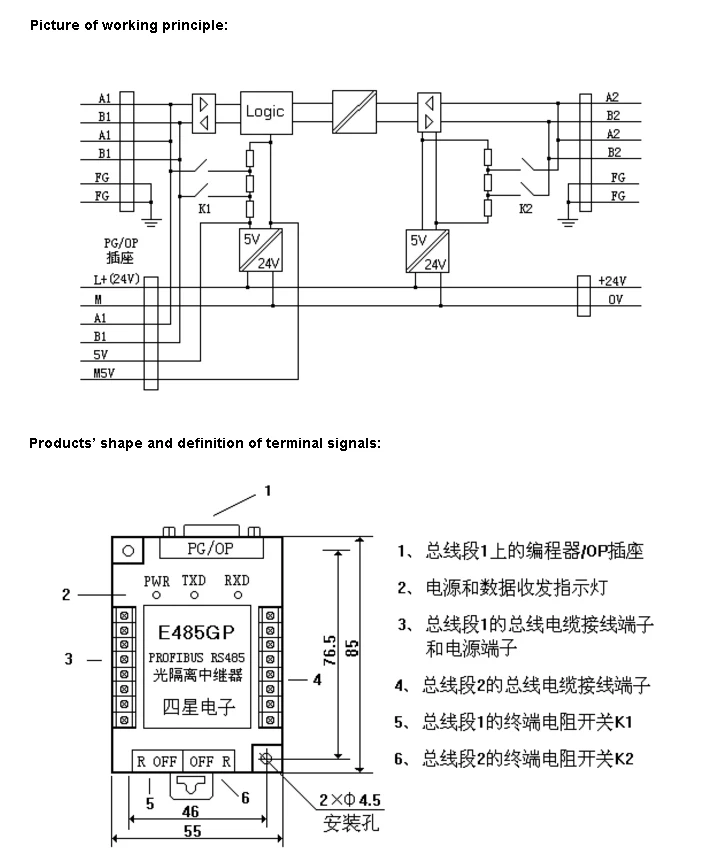

● Изолированное напряжение: 1000 в пост. Тока (до 3000 в пост. Тока, требуется уведомление при заказе) • Скорость передачи: 0 ~ 1,5 Мбит/с автоматически адаптивный ● Наибольшее расстояние: 2 км (9,6 кбит/с), 1500 м (19,2 кбит/с), 800 м (187,5 кбит/с), 200 м (500 кбит/с), 100 м (1,5 Мбит/с) ● Питание: 24 в пост. Тока, 1 Вт ● Защита от разомкнутой цепи, короткого замыкания и зазора шины ● Встроенная защита от молнии 600 Вт, ESD (Электростатическая) защита ± 15 кВ ● Интегрированные клеммные и кодовые резисторы, светильник индикатора передачи данных и приема ● Температура: -40 ~ + 85 ℃ ● Размеры: 85 × 55 × 25 (Д × Ш × В), установка стандартной направляющей ● Вес: 100 г Принцип работы картины:

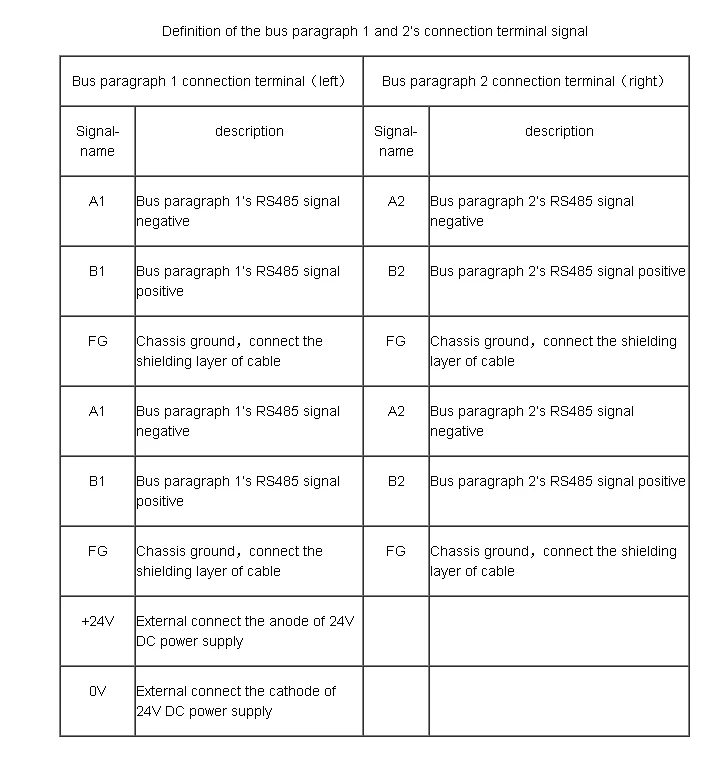

Сетевой кабель PROFIBUS (продукция Siemens: 6 XV1 830-0EH10) используется в качестве линии связи, В тех случаях, когда скорость передачи данных составляет менее 100 кбит/с можно также использовать общее экранированный кабель витая пара (площадь поперечного сечения не менее чем 0,35 mm2). Щит кабеля должен быть подключен к FG клемме ретранслятора.

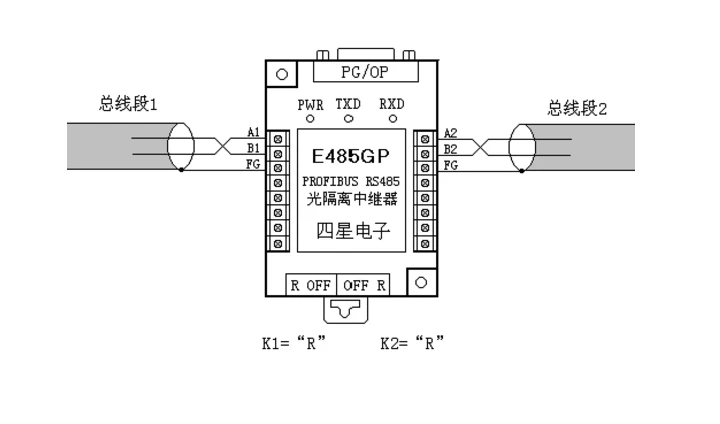

E485GP используется для удлинения расстояния:

Указанное ниже использование может расширить, соответственно, расстояние связи от шина 1 и шина 2 до установленной длины. В зависимости от скорости передачи данных, дальность действия может отличаться. См. Таблицу 1. Переключатель настройки сопротивления клеммы K1 и K2 уже повернуты к «R» на рисунке.

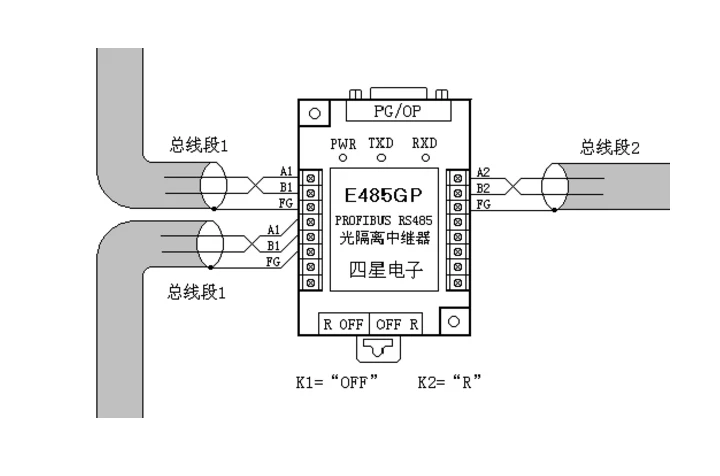

E485GP используется в качестве автобусной ветки:

Расстояние от узлов до шины удлинено. В соответствии со стандартом RS485 длина удлинителя не может быть более 15 м, в противном случае могут быть искажения формы волны, вызванные эхо. Таким образом, RS485 обычно использует один автобус до конца. Когда шина нуждается в ветках, вы должны использовать ретрансляторы в разветвленных местах. Как показано ниже, шина 2 растягивается до требуемой длины через разветвление E485GP (различные длины для различной скорости передачи данных). Поскольку позиция e485gpp в шина 1 не является концом, переключатель настройки сопротивления клеммы K1 следует переносить в «OFF», а K2-в «R».

Для того, чтобы убедиться, что линия логическая «1», когда линия находится в досуге, так что биты данных, чтобы предотвратить погрешность приема и отражения сигнала, пользователи должны подключить подтягивающий и Раскрывающееся сопротивление сопротивления терминала в линией терминала в качестве карты показано на рисунке. Рекомендуется установить Соединитель шины Siemens (изоляцию) или разъем шины Fourstar (изоляцию) на разъем PLC RS485. Потому что подтягивающий, тянуть вниз резисторы терминала сопротивление включены в разъем, и может быть настроить переключателями.

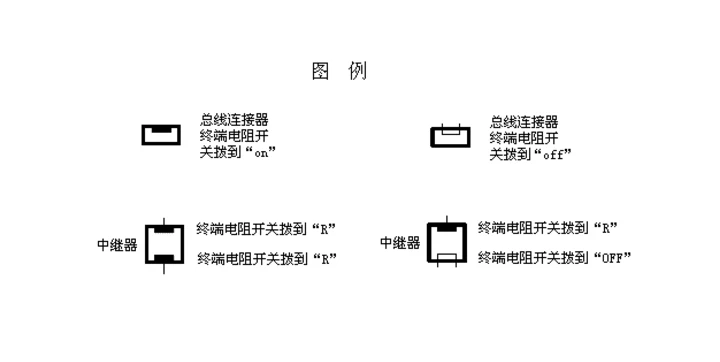

Приложение: Установка кабеля связи и клеммы ретранслятора Siemens RS485, установочные стандарты сопротивления Установка ретрансляторов RS485 и установка сопротивления Клеммы должны соответствовать стандартам RS485, в противном случае не может реализовать нормальную связь. Ниже указаны стандарты установки ведьмы, полученные из сети связи Siemens RS485. Siemens bus, с помощью которого можно (изоляции) или Fourstar изолированный bus, с помощью которого можно PFB-G необходим для каждого веб-сайта.

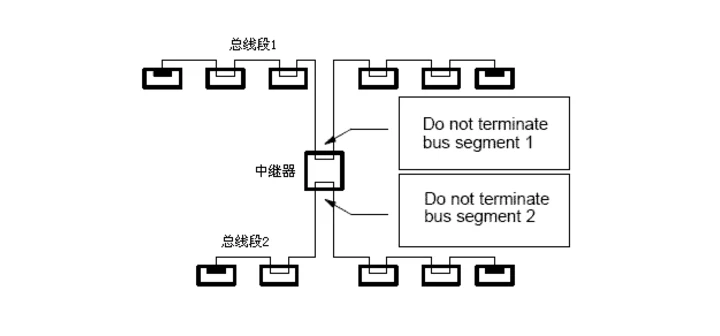

1. Когда шина длиннее, чем Требуемая длина, соответствующей скорости передачи данных или количество мест выше 32, ретранслятор разделит автобус на 2 части: шина 1 и шина 2, каждый участок шины поддерживает необходимую длину и количество мест. Автобус может быть не более 9 ретрансляторов, ведьма разделит автобус на 10 секций. Репитеры, указанные ниже, представляют собой клеммы как в шина 1, так и в шина 2

2. Связать концевой автобус 2 'ветвей 2 с шиной 1. Правила шины RS485 использовать одну автобус до конца. Повторители должны быть установлены в точку ветки, чтобы реализовать Звездное соединение RS485. Ретранслятор на следующем рисунке-это узел в бус2 и терминал в бус1.

3, подключите к телефону шина 1 и шина 2 с ретранслятором. Эти 2 секции можно соединять в любом месте с ретранслятором. Повторяющиеся изображения представляют собой узлы как в шина 1, так и в шина 2.
