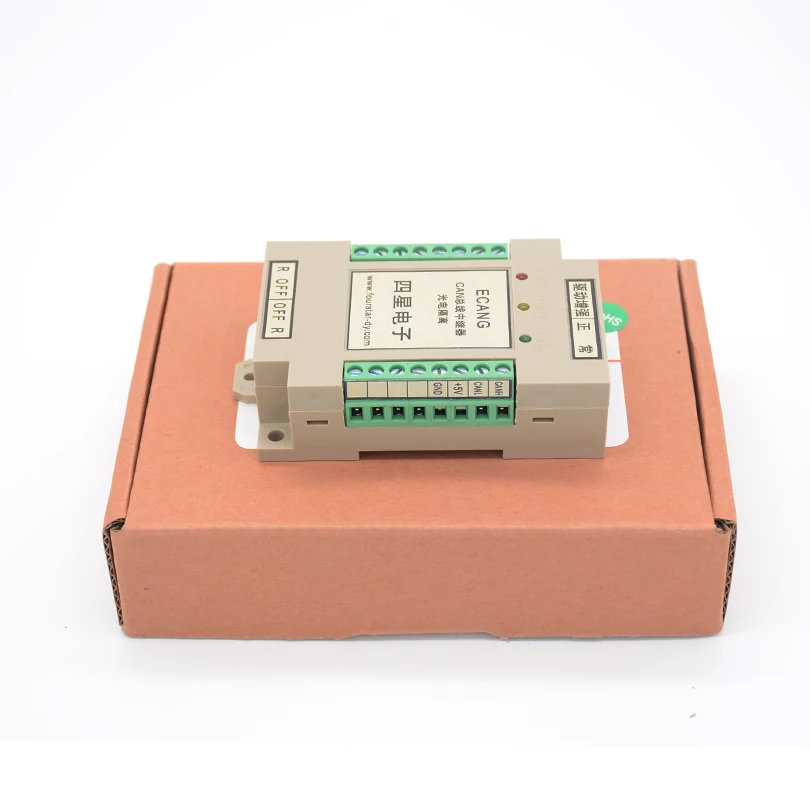

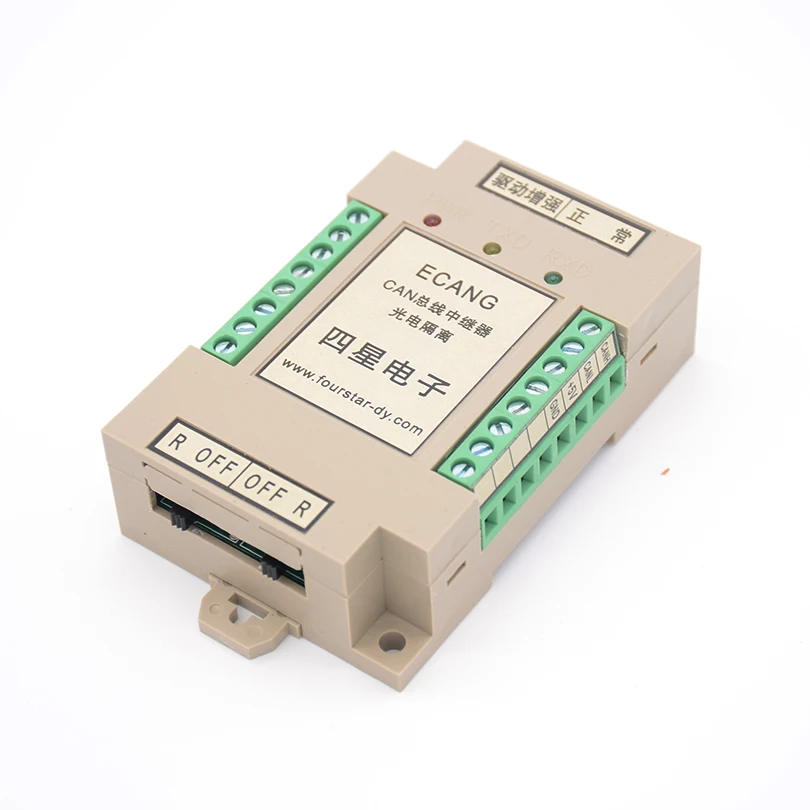

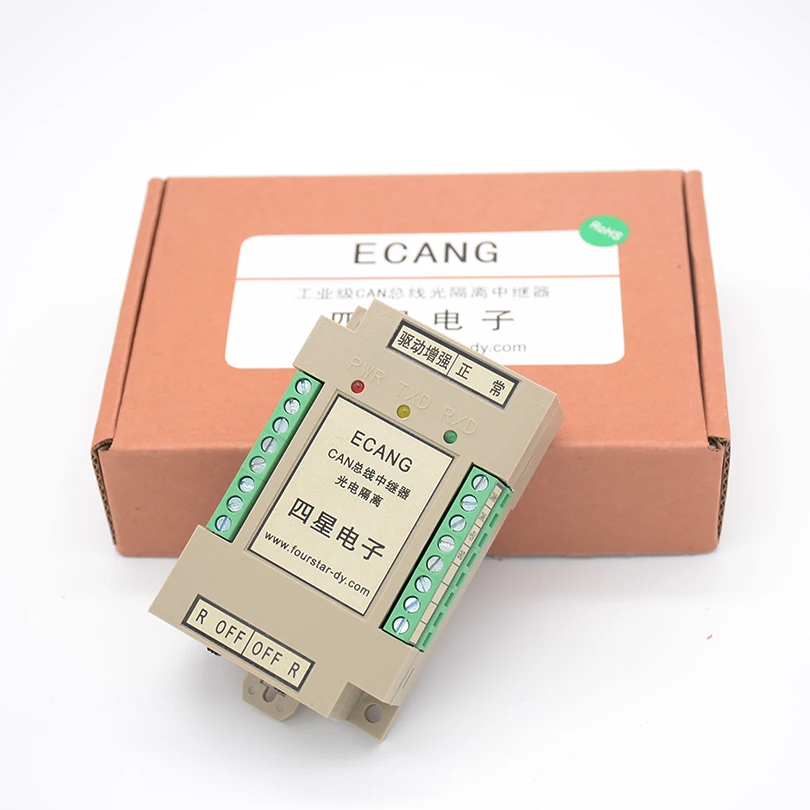

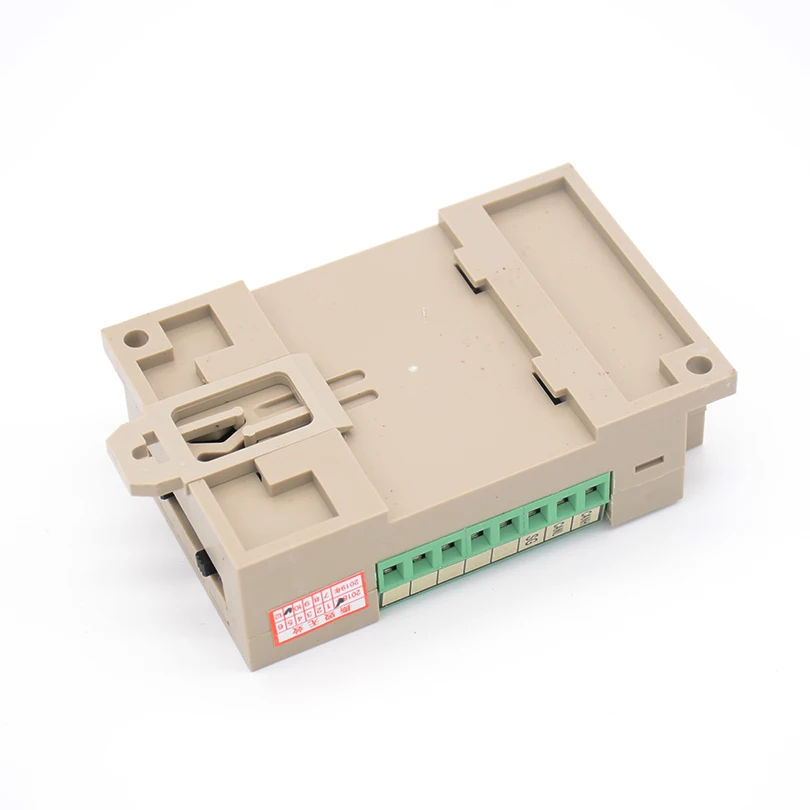

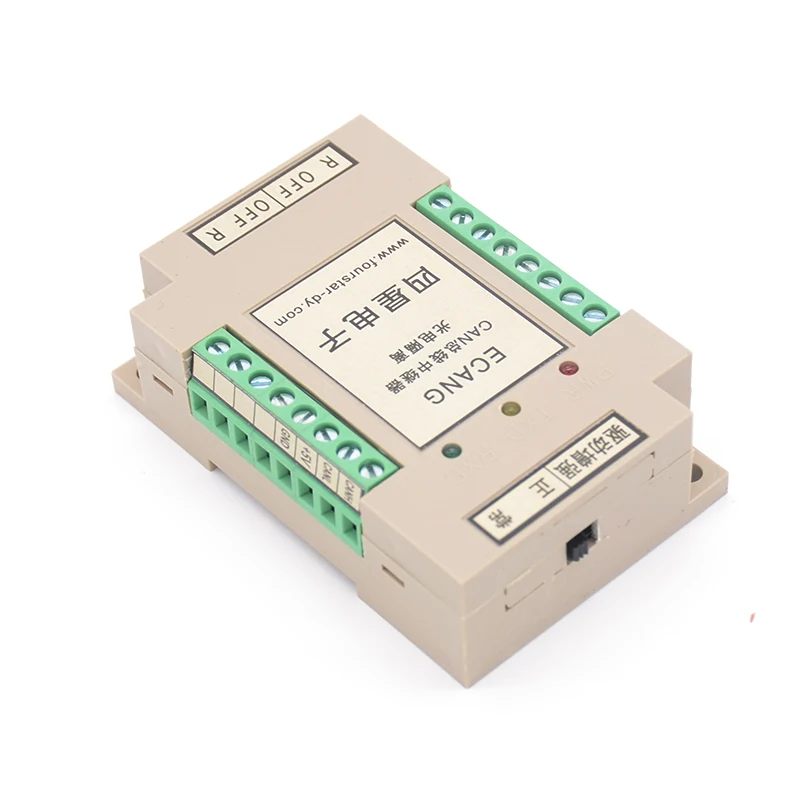

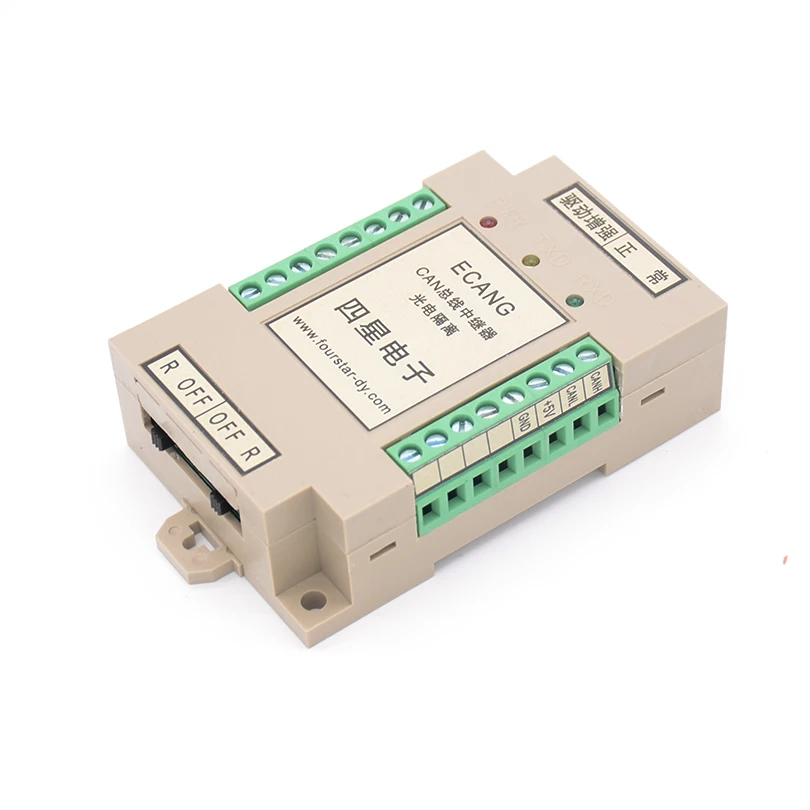

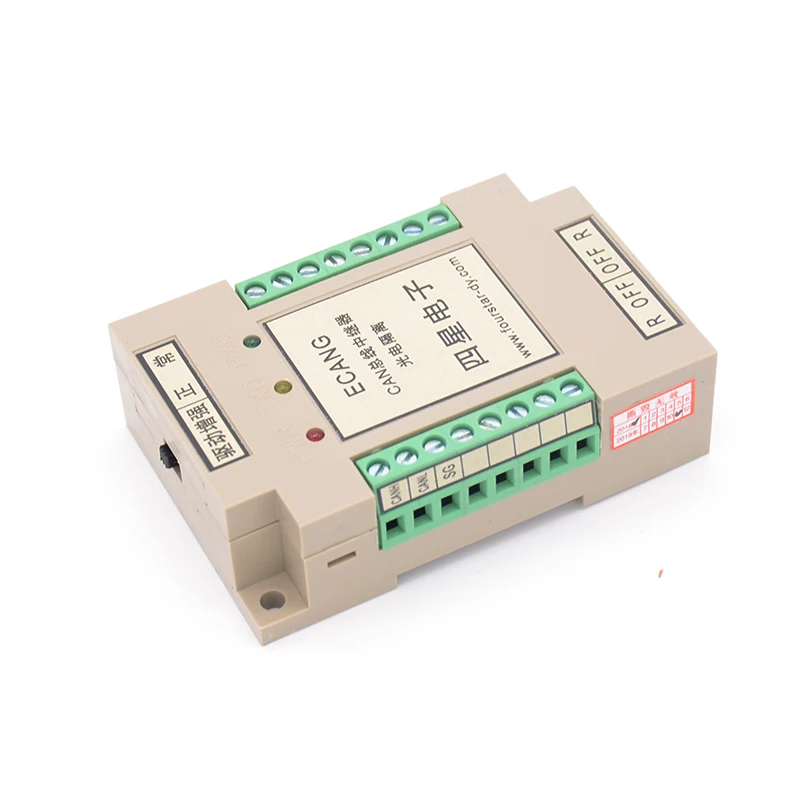

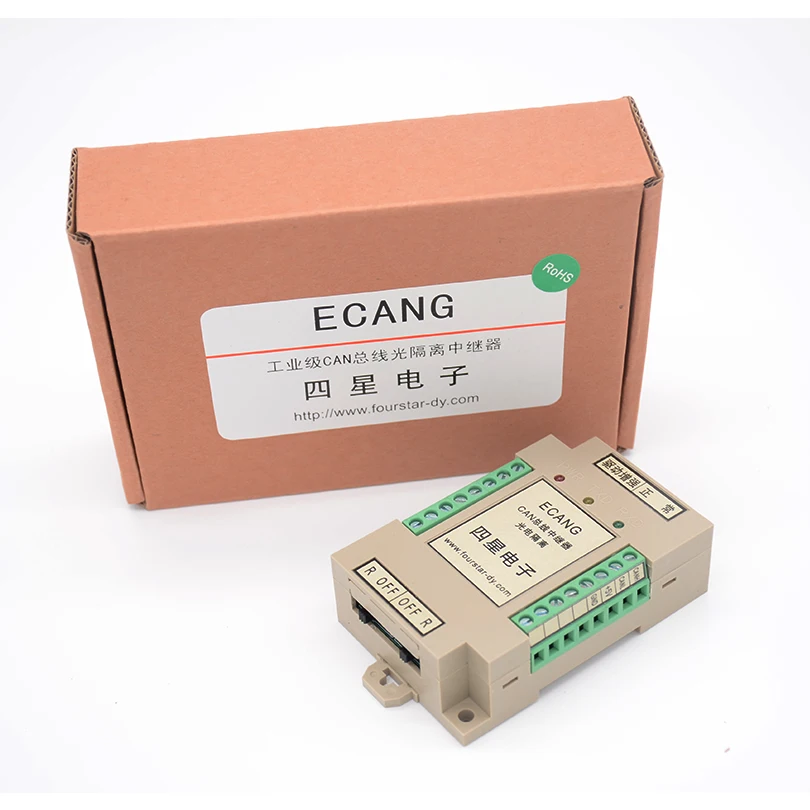

ECANG может ретранслятор изолированный от света ретранслятор используется для достижения изоляции и реле для увеличения Сигнала CAN. Когда расстояние связи может быть больше 5 км, этот ретранслятор необходим для реализации усиления сигнала и расширения расстояния связи. Продукты имеют такие характеристики, как высокоскоростное двустороннее расширение, автоматическое переключение потока сигналов и автоматическая адаптация скорости передачи данных. Он может растягиваться на 10 км (4800bps), 5 км (9600bps) расстояния связи двумя способами. Все их промышленные устройства антистатические и антистатические Молния; делает их стабильными в плохой промышленной среде.

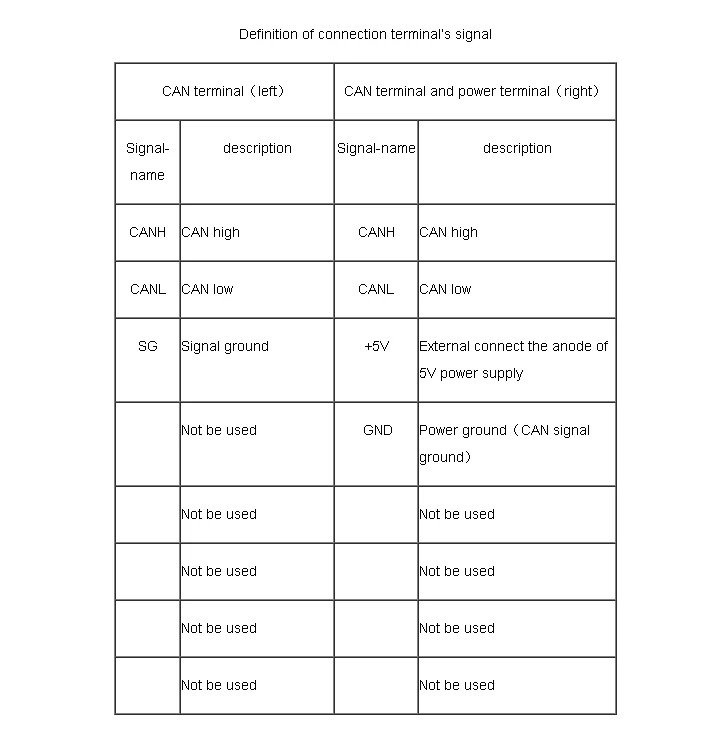

Технические детали:

★Диапазон реле составляет до 10 км (4,8 кбит/с), 5 км (9,6 кбит/с), 3 км (19,2 кбит/с), 2 км (38,4 кбит/с), 1200 м (57,6 кбит/с) 、 600 м (115,2 кбит/с), 300 м (250 кбит/с), 150 м (500 кбит/с), 50 м (1 Мбит/с ★Изолированное от света напряжение: 1000 В постоянного тока (до 3000 В постоянного тока, требуемое при заказе) ★Скорость связи: нормальный режим: 0 ~ 1 Мбит/с адаптивный, улучшенный-режим вождения: 0 ~ 100 кбит/с адаптивный ★110 CAN трансиверов могут быть подключены к шине. ★Способ работы: двухпроводная полудуплексная Прозрачная передача, автоматическое переключение сигнала с нулевой задержкой ★Уникальная Улучшенная схема привода, напряжение может быть удваивается при выводе сигнала, используется для передачи на большие расстояния небольшой линии связи ★Ограничено наклоном, чтобы минимизировать электромагнитные помехи, и может уменьшить отражение, вызванное не сочетанием терминала линии передачи. ★Линии передачи: площадь поперечного сечения составляет 0,75 мм2 выше, витая пара с сопротивлением 120 Ом. Площадь поперечного сечения витой пары должна быть более 1,5 мм2, а емкость между линией должна быть менее 60 пФ/м, когда Длина линий более 1 км ★Защита интерфейса: CAN порт: анти-молния и защита от перенапряжения, повторяемость перенапряжения Емкость: Ipp = 100A (10/700us, 4KV) Стандарты: ITU-TK20/21, VDE 0433. Порт питания: 500 Вт TV Защита от молнии, защита от полярности. ★Внешний 5 В, 1 Вт DC источник питания, внутренний DC/DC изолированный источник питания ★Температура:-20 ℃ ~ + 75 ℃ ★Размеры: 85 × 55 × 25 ★Установка: установка стандартных рельсов 35 мм и отверстия для болтов ★Вес: 100 г

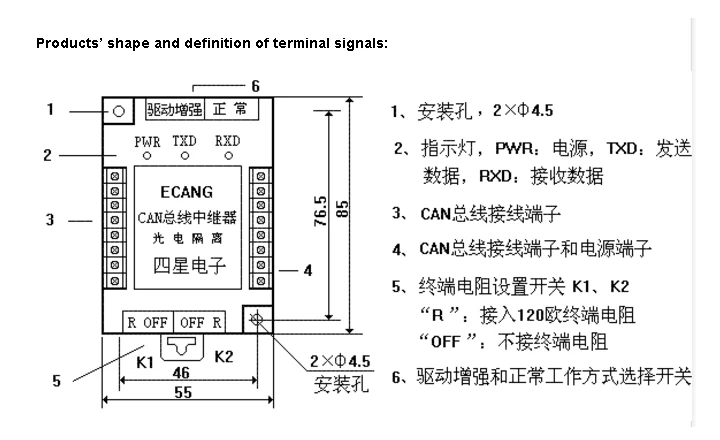

Сопротивление 120 Ω на изображении является терминальным сопротивлением. Они предназначены для предотвращения отражения сигнала в линии. Пользователи должны подключить вышеуказанное сопротивление в двух клеммах линии, как показано на карте. Поверните переключатель сопротивления терминала K1 и K2 ECANG к «R» (подключения клеммы сопротивления) Настройки переключателя K3: шина делится на две секции повторителями. Когда длина каждой секции составляет менее 5 км, поверните K3 в «нормальное» положение. Когда длина каждой секции составляет более 5 км, поверните K3 в положение «улучшенного привода», ведьма сделает релейный выходной двойной сигнал напряжения, но вызывают большее отражение сигнала одновременно. Особенно когда несколько ретрансляторов в серии. Рекомендуется использовать «обычный» способ.

Примечания:

1. Размер линий связи часто игнорируется пользователями. Поскольку эффективный уровень приемника CAN (0,8 в) выше, чем у приемника RS485 (0,2 В), требование о площади поперечного сечения линий связи является высоким. И чем дальше расстояние связи, тем больше площадь поперечного сечения должна быть. Витая пара лучше всего является той, сопротивление которой составляет 120 Ом, а емкость между линией составляет менее 60 пФ/м. следующая таблица представляет собой минимальную площадь поперечного сечения витой пары различных расстояний связи:

Это области поперечного сечения линий связи ведьмы, которые требуются от Fourstar's CAN Интерфейс продукта с уникальным управляемым усиленным замыканием. Площадь поперечного сечения линий связи может быть увеличена в два раза по сравнению с табличными значениями, так как для других компаний могут взаимодействовать с продуктами. 2, чтобы предотвратить общее напряжение режима интерфейса CAN, выходящее за пределы допустимого диапазона ведьмы, повлияет на надежность связи или даже повредит интерфейсы, вы можете использовать провод с низким сопротивлением, площадь поперечного сечения которого составляет 1 мм2, чтобы подключить сигнал заземления «SG» и мощность заземления «GND» ECANG с сигналом CAN nodes' на соответствующей Стороне. Это удалит грань каждого узла в сети .. 3. Для настройки сопротивления клеммы роль сопротивления клеммы заключается в устранении искажений формы волны, вызванных отражением сигнала в линии связи. Необходимо подключить сопротивление клеммы к запуску и концу цепи. И поверните настройки сопротивления терминала переключатели K1 и K2 ECANG в «R» (подключения клеммы сопротивления). Но сопротивление клеммы не приемлемо для других узлов CAN в цепи. 4. Когда в шине есть несколько ретрансляторов, безусловно, будет задержка сигнала. Таким образом, длина каждой секции автобусной ведьмы была разделена ретранслятором не более чем на 70 процентов от максимальной длины соответствующего бод. Если наибольшая дистанция связи составляет 5 км, когда скорость передачи данных составляет 9600 бит/с, максимальная длина каждой секции шины между двумя концами ретранслятора не может превышать 3500 м после добавления ретранслятора. Попробуйте установить K3 в «нормальных» методах работы.

Три основных рекомендации для использования:

① Гарантируем, что площадь поперечного сечения витой пары составляет не менее 1,5 мм2 (на км одностороннее сопротивление составляет не более 12 Ом); ② Длина каждой секции шины между двумя концами ретранслятора составляет более 5 км (двухпроводное сопротивление не более 120 Ом); ③ Поверните K3 в «нормальное» положение, чтобы ретрансляторы работали стандартным способом. 5. Для этих продуктов используется полудуплексная связь второй линии, Прозрачная передача без задержек, совместимая с любыми верхними договоренностями.
