Описание товара

DYKB высокоскоростной AD9226 12bit AD модуль FPGA макетная плата расширения 65MSPS сборDYKB высокоскоростной AD9226 12bit AD модуль FPGA макетная плата расширения 65MSPS сборDYKB высокоскоростной AD9226 12bit AD модуль FPGA макетная плата расширения 65MSPS сборDYKB высокоскоростной AD9226 12bit AD модуль FPGA макетная плата расширения 65MSPS сборDYKB высокоскоростной AD9226 12bit AD модуль FPGA макетная плата расширения 65MSPS сбор

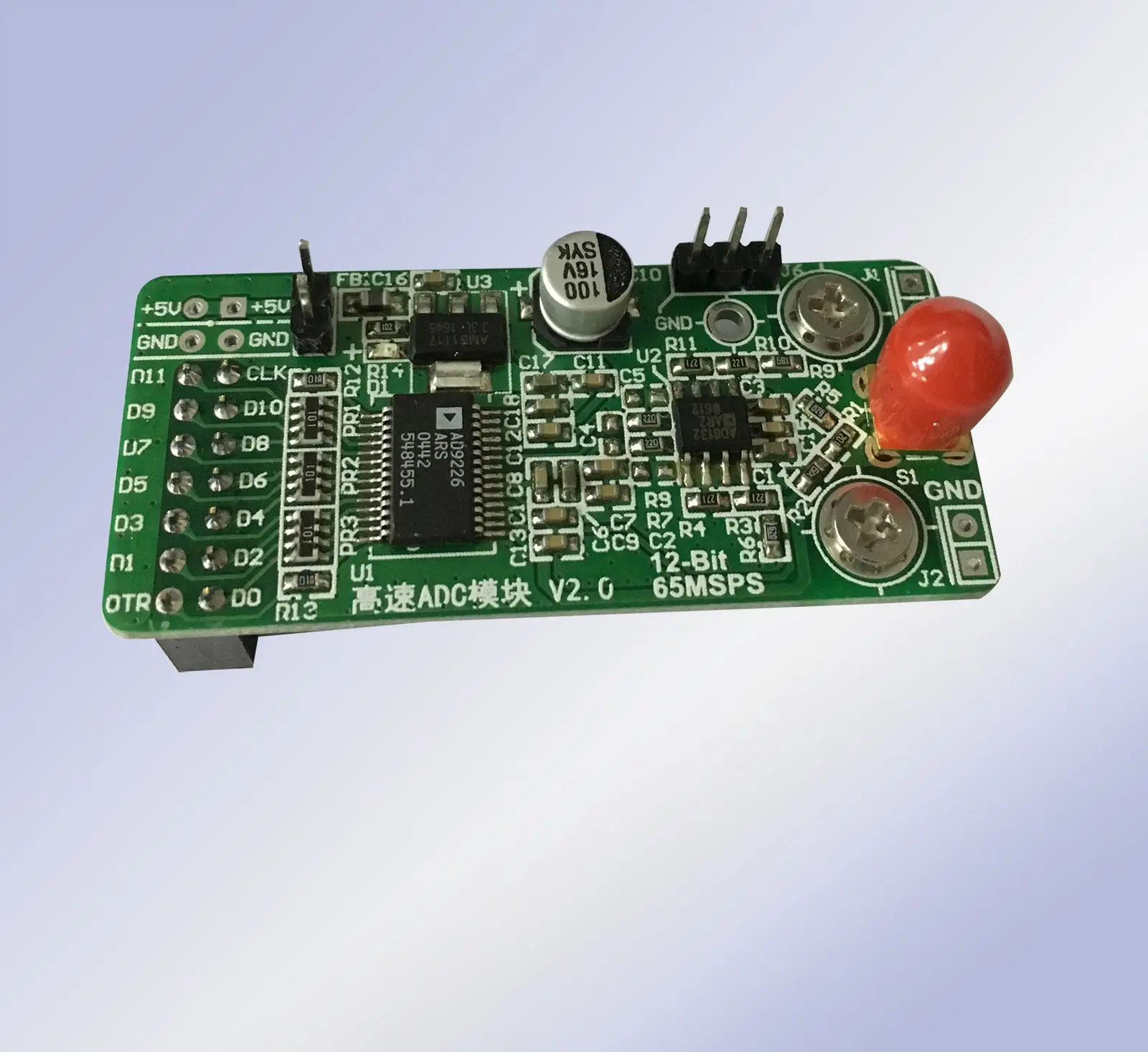

Высокоскоростной AD Модуль AD9226 модуль параллельный 12 бит AD 65M сбор данных FPGA макетная плата

Описание:
  • Особенности:

    Краткое описание модуля
    Высокоскоростной AD этого модуля использует 12 бит высокоскоростной A/D конвертер AD9226. AD9226 использует многоступенчатую дифференциальную трубопроводную архитектуру, максимальная частота дискретизации 65MSPS одного чипа; Чип источника питания имеет держатель выборки и исходный источник напряжения, упрощает дизайн периферийной цепи; Соответствует промышленному применению, И во всем диапазоне рабочих температур, чтобы гарантировать отсутствие отсутствующих кодов.
    Диапазон входного напряжения модуля составляет-5 В ~ + 5 В, а Входное пиковое и пиковое значение 10Vpp может быть входным. Модуль использует затухание и офсетные схемы для регулировки входного сигнала на 1 В ~ 3 В (i.e., пиковое и пиковое значение 2Vpp) в AD9226. То есть, когда вход-5 В, напряжение входного сигнала ADC составляет 3 В; Когда вход 0 В, напряжение входного сигнала ADC составляет 2 В; когда вход + 5 В вход, напряжение входа ADC составляет 1 в. Схема блока конструкции высокоскоростного AD модуля показана на следующем рисунке.
    1
    Основные характеристики модуля:
    (1) Максимальная скорость приема: 65MSPS.
    (2) Амплитуда входного сигнала аналогового сигнала: + 5 В (то есть 10Vpp вход).
    (3) Полоса пропускания аналогового сигнала:-Полоса пропускания 3 дБ-350 МГц.
    (4) уровень цифрового интерфейса: 3,3 В.
    (5) Блок питания: + 5 В одиночный источник питания.
    (6) входной интерфейс аналогового сигнала используется в двух формах: один-контактный интерфейс с интервалом 2,54, а другой-интерфейс SMA (по умолчанию).
    (7) интерфейс цифрового сигнала: 2x7 Двухрядное основание 2,54 интервала, направление вниз.
    (8) Конструкция модуля Jack GND, используемая для вставки пера заземления мультиметра, для облегчения тестирования пользователя.
    (9) подходящий модуль может быть настроен в соответствии с фактическими потребностями пользователя. Поскольку процесс отладки является более утомительным, необходимо добавить определенную таможенную плату.
    2 модуля интерфейса

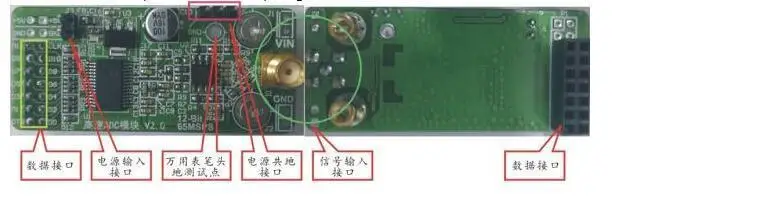

    Входной интерфейс аналогового сигнала имеет две формы, один-контактный интерфейс, другой-интерфейс SMA (рекомендуется входной сигнал интерфейса SMA), И интерфейс передачи данных использует 14PIN 2,54 интервал между сиденьями шины. Интерфейс модуля показан как показано на следующей схеме.
    2

    Метод подключения интерфейса 3 модуля

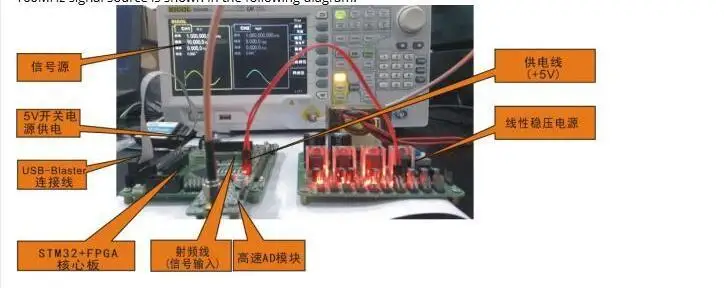

    Тестирование высокоскоростного AD модуля требует использования контроллера преобразования AD (обычно с использованием FPGA), линейного регулятора напряжения (пульсации) и источника сигнала + 5 В. Схема тестового подключения с использованием линейного стабильного модуля питания в магазине, C8051F/STM32 + FPGA основная плата и источник сигнала 160 МГц показаны на следующей схеме.
    3
    4 модуля эффект отладки

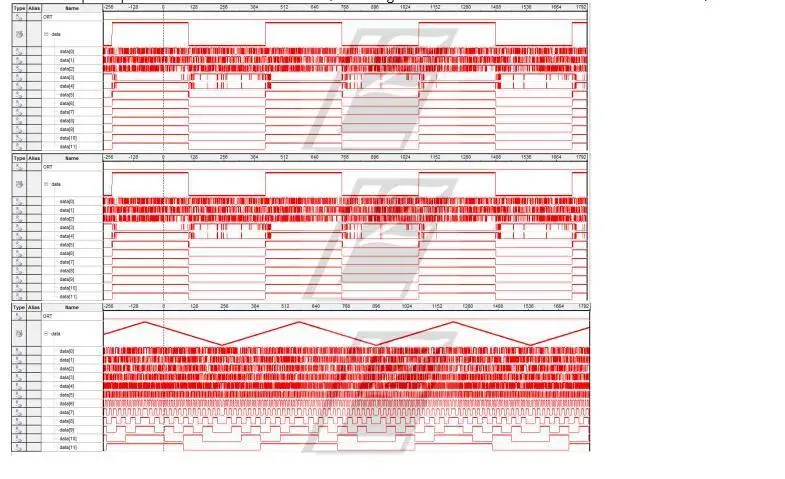

    Сигналы синусоидальной волны, Fang Bo и треугольной волны входят соответственно, их амплитуда составляет 10 в, а частота-100 кГц. Форма сигнала отслеживается с помощью формы сигнала данных, собранной инструментом SignalTap II в Quartus II. Частота дискретизации AD модуля составляет 65 МГц.
    Примечание: входное сопротивление модуля составляет 50 Ом, поэтому источник сигнала должен быть установлен, чтобы управлять нагрузкой 50 Ом, в противном случае входной сигнал будет уменьшен наполовину.
    4

    Содержимое посылка
    100% Новый бренд
    1 XHigh speed AD Модуль AD9226 модуль
